2019-2020学年九年级上学期山西省右玉县二中期中考试物理试题（原卷+解析卷）

这是一份2019-2020学年九年级上学期山西省右玉县二中期中考试物理试题（原卷+解析卷），文件包含2019-2020学年九年级上山西省右玉县二中期中考试物理试题原卷docx、2019-2020学年九年级上山西省右玉县二中期中考试物理试题解析卷docx等2份试卷配套教学资源，其中试卷共20页， 欢迎下载使用。

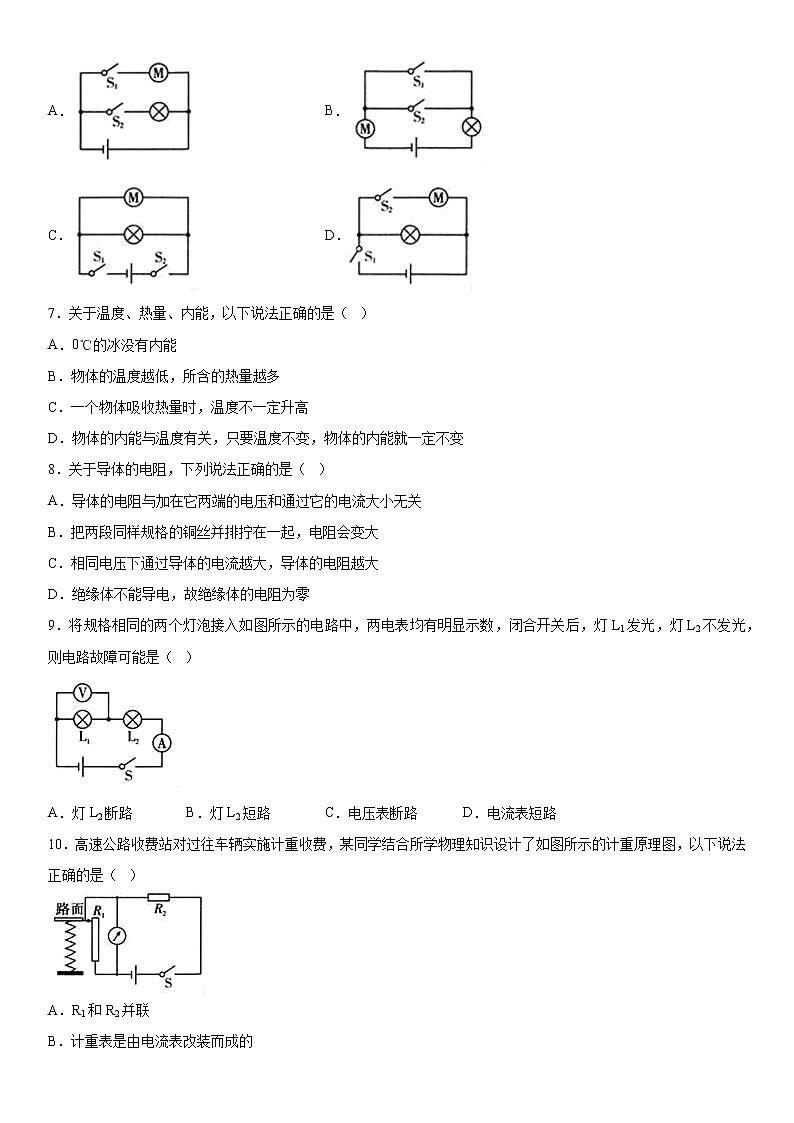

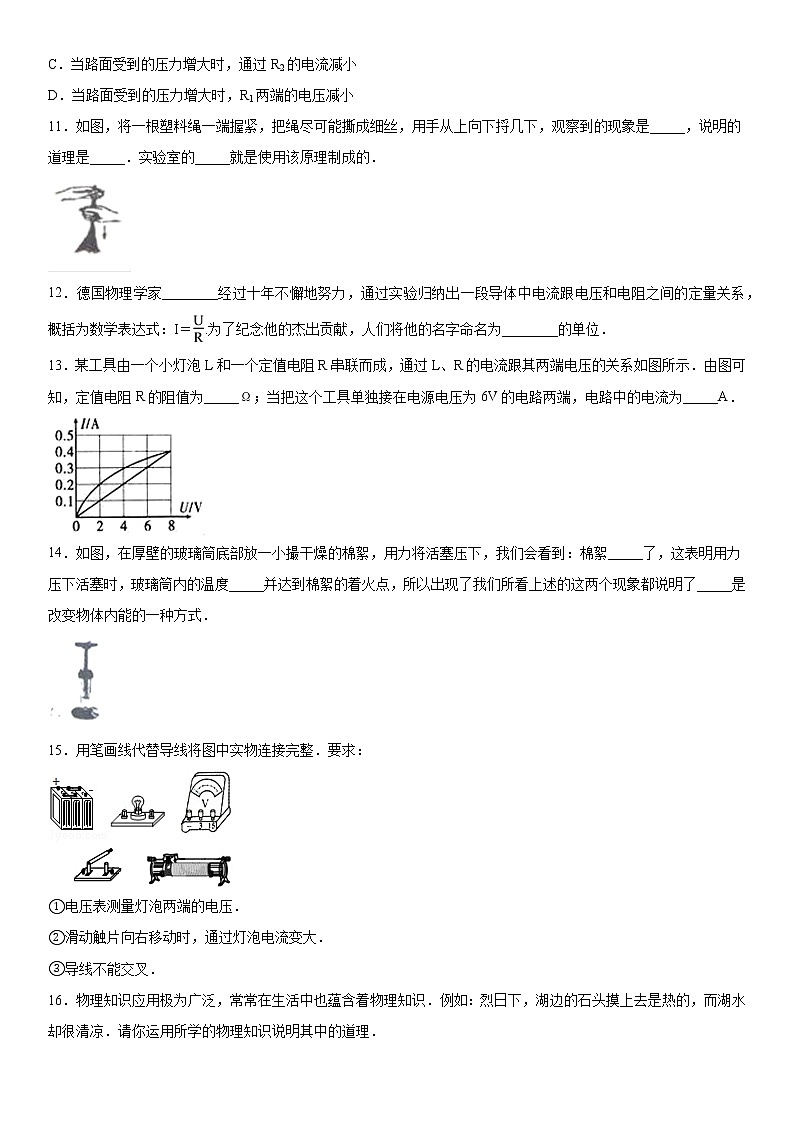

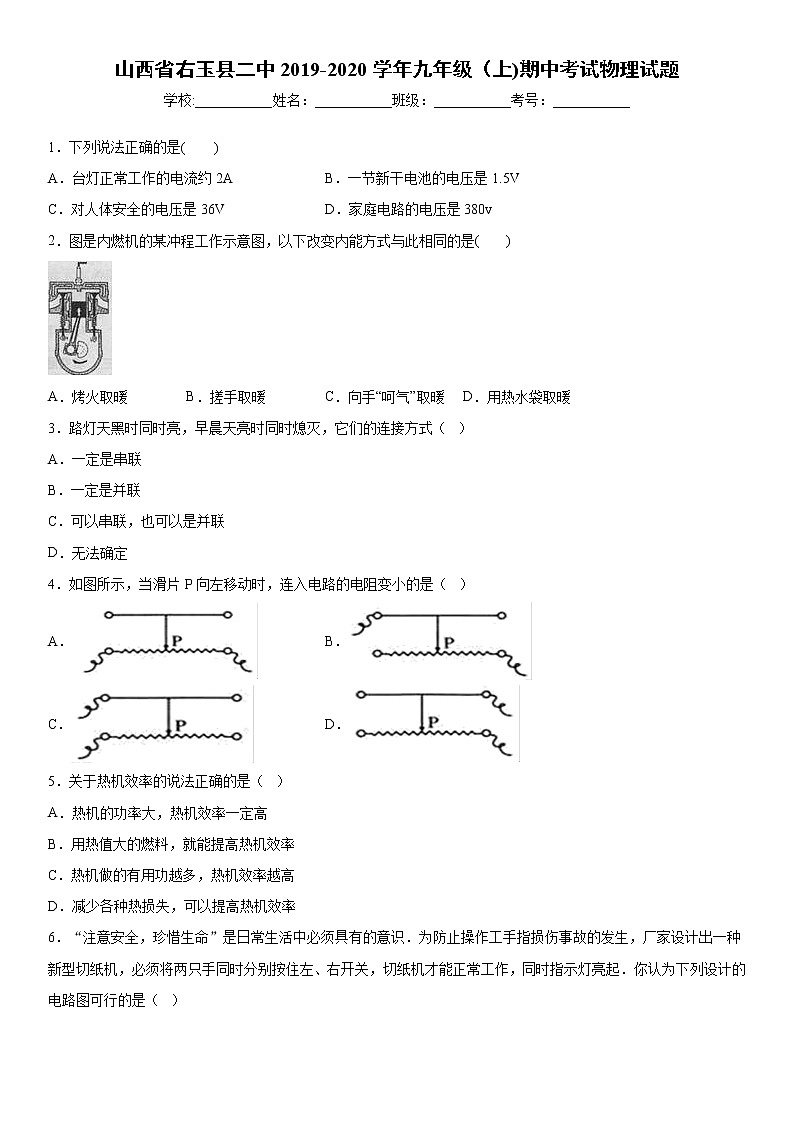

山西省右玉县二中2019-2020学年九年级（上)期中考试物理试题学校:___________姓名：___________班级：___________考号：___________ 1．下列说法正确的是(    )A．台灯正常工作的电流约2A B．一节新干电池的电压是1.5VC．对人体安全的电压是36V D．家庭电路的电压是380v2．图是内燃机的某冲程工作示意图，以下改变内能方式与此相同的是(    )A．烤火取暖 B．搓手取暖 C．向手“呵气”取暖 D．用热水袋取暖3．路灯天黑时同时亮，早晨天亮时同时熄灭，它们的连接方式（  ）A．一定是串联B．一定是并联C．可以串联，也可以是并联D．无法确定4．如图所示，当滑片P向左移动时，连入电路的电阻变小的是（  ）A． B．C． D．5．关于热机效率的说法正确的是（  ）A．热机的功率大，热机效率一定高B．用热值大的燃料，就能提高热机效率C．热机做的有用功越多，热机效率越高D．减少各种热损失，可以提高热机效率6．“注意安全，珍惜生命”是日常生活中必须具有的意识．为防止操作工手指损伤事故的发生，厂家设计出一种新型切纸机，必须将两只手同时分别按住左、右开关，切纸机才能正常工作，同时指示灯亮起．你认为下列设计的电路图可行的是（  ）A． B．C． D．7．关于温度、热量、内能，以下说法正确的是（  ）A．0℃的冰没有内能B．物体的温度越低，所含的热量越多C．一个物体吸收热量时，温度不一定升高D．物体的内能与温度有关，只要温度不变，物体的内能就一定不变8．关于导体的电阻，下列说法正确的是（  ）A．导体的电阻与加在它两端的电压和通过它的电流大小无关B．把两段同样规格的铜丝并排拧在一起，电阻会变大C．相同电压下通过导体的电流越大，导体的电阻越大D．绝缘体不能导电，故绝缘体的电阻为零9．将规格相同的两个灯泡接入如图所示的电路中，两电表均有明显示数，闭合开关后，灯L1发光，灯L2不发光，则电路故障可能是（  ）A．灯L2断路 B．灯L2短路 C．电压表断路 D．电流表短路10．高速公路收费站对过往车辆实施计重收费，某同学结合所学物理知识设计了如图所示的计重原理图，以下说法正确的是（  ）A．R1和R2并联B．计重表是由电流表改装而成的C．当路面受到的压力增大时，通过R2的电流减小D．当路面受到的压力增大时，R1两端的电压减小11．如图，将一根塑料绳一端握紧，把绳尽可能撕成细丝，用手从上向下捋几下，观察到的现象是_____，说明的道理是_____．实验室的_____就是使用该原理制成的．12．德国物理学家________经过十年不懈地努力，通过实验归纳出一段导体中电流跟电压和电阻之间的定量关系，概括为数学表达式：I＝.为了纪念他的杰出贡献，人们将他的名字命名为________的单位．13．某工具由一个小灯泡L和一个定值电阻R串联而成，通过L、R的电流跟其两端电压的关系如图所示．由图可知，定值电阻R的阻值为_____Ω；当把这个工具单独接在电源电压为6V的电路两端，电路中的电流为_____A．14．如图，在厚壁的玻璃筒底部放一小撮干燥的棉絮，用力将活塞压下，我们会看到：棉絮_____了，这表明用力压下活塞时，玻璃筒内的温度_____并达到棉絮的着火点，所以出现了我们所看上述的这两个现象都说明了_____是改变物体内能的一种方式．15．用笔画线代替导线将图中实物连接完整．要求：①电压表测量灯泡两端的电压．②滑动触片向右移动时，通过灯泡电流变大．③导线不能交叉．16．物理知识应用极为广泛，常常在生活中也蕴含着物理知识．例如：烈日下，湖边的石头摸上去是热的，而湖水却很清凉．请你运用所学的物理知识说明其中的道理．   17．为了探究并联电路的电流规律，小薇设计了如图1所示的电路进行实验．（1）在连接电路时，开关应处于_____状态．（2）小薇先将电流表接在L1所在的支路上，闭合开关后，看到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是_________________________．（3）排除故障后，她测出了L1、L2支路和干路上的电流分别为I1、I2和I，电流表示数如图2中甲、乙、丙所示，可读出：I1＝0.5A，I2＝_____A，I＝_____A．根据测量结果得出的结论是：______________________________．（4）小敏连接了实物连接图（如图1），此时，电流表测的是_____（“L1”、“L2”“干路”）的电流，若要测灯L2的电流，请你在图上只改动一根导线，完成电路的连接（在需改动的导线上打“x”，再画出重新连接后的导线）（________）18．为了比较水和煤油的吸热能力，小梦学习小组做了如图所示的实验．加热时间/min0246水的温度/℃10203040煤油的温度/℃10305070（1）实验中用同样规格的酒精灯同时加热，目的是要在相同时间内使放出的热量_____（选填“相同”或“不相同”）．（2）在烧杯中装有质量、初温都相同的水和煤油，分别用两个相同的酒精灯对其加热，部分实验数据如上表．分析表中数据可知，在相同时间内，水升高的温度_____（选填“少”或“多”），说明水的吸热本领_____（选填“强”或“弱”）．（3）实验中，要使水和煤油升高相同的温度，需给_____（选填“水”或“煤油”）加热较长的时间．19．小梦实验小组在测量未知电阻Rx阻值的实验中．（1）图甲中有一根导线连接是错误的，请在图中将这根线打上“×”，并用笔画线代替导线补画出正确的连线．（________）（2）改正连接错误后，闭合开关前，应将滑动变阻器的滑片移到_____（选填“最左端”或“最右端”）．（3）闭合开关，当滑片移动到某位置时，电流表示数为0.5A，电压表示数如图乙所示，其读数为_____V，则未知电阻Rx＝_____Ω．（4）若实验中电压表损坏，利用其他的原有器材也能测出未知电阻Rx的阻值．设计实验电路图如图丙所示（滑动变阻器最大阻值为R0，电源电压未知且不变），请将下列相关实验步骤补充完整：①闭合开关S，将滑动变阻器的滑片P移到a端，记录电流表示数为I1；②_______________________________________________________________；③写出待测电阻Rx的表达式：Rx＝__________．（用已知量和测量量的符号表示）20．实验室有一只仍能向外供电的蓄电池．小梦想用它来作为电学实验的电源，但由于该蓄电池的正、负极标志已模糊不清．请你选择合适的器材帮小梦分辨出蓄电池的正、负极．实验室现有器材：导线、开关、小灯泡、电流表、电压表．（1）所选实验器材：______________________________________________．（2）实验步骤及结论：___________________________________________________________________________．21．用煤气灶烧水时，把2kg的水从25℃加热到75℃，燃烧了0.03m3的煤气．设煤气完全燃烧．水的比热容为4.2×103J/(kg·℃),煤气的热值约为4.0×107J/m3．试求：（1）水吸收的热量是多少？（2）煤气灶烧水时的效率是多少？   22．如图所示，电源电压U＝8V保持不变，小灯泡正常发光时其两端的电压为3V，R1和R2为定值电阻，R2＝5Ω．当S2闭合，S1、S3断开时，小灯泡恰好正常发光．求解下列问题：（1）此时电流表的示数是多少？（2）当S2断开，S1、S3闭合时，电流表示数为2A，R1的阻值是多少？
参考答案1．B【解析】【分析】【详解】A. 家用台灯的额定功率在40W左右，正常发光时的电流约I＝0.18A，故A错误；B. 一节新干电池的电压是1.5V，故B正确；C. 对人体安全的电压是不高于36V，故C错误；D. 家庭电路的电压是220 V，故D错误．2．B【解析】【分析】【详解】这是内燃机的压缩冲程，机械能转化成内能，是通过做功改变内能的，搓手取暖跟它的道理是一样的，其余三个事例是通过热传递改变内能的． 3．B【解析】【详解】由题意可知，路灯总是同时亮、同时熄灭，但如果一只损坏，其它的均能工作，它们之间互不影响，因此其连接方式是并联，故选B．4．C【解析】【详解】A．图中连入电路中的是一个定值电阻(最大电阻)，这种接法是不能变阻的，也就无法改变电流，故A错误．B．图中连入电路中的电阻丝是右半部分，当滑片P向左滑动时，电阻丝长度变长，电阻变大，故B错误．C．图中连入电路中的电阻丝是左半部分，当滑片向左滑动时，电阻丝长度变短，电阻变小，故C正确．D．图中连入电路中的电阻丝是右半部分，当滑片向左滑动时，电阻丝长度变长，电阻变大，故D错误．5．D【解析】【详解】A．热机的功率越大表示热机做功越快，与效率无关，故A错误；B．用热值大的燃料，燃烧相同燃料可以放出更多的热量，但用来做有用功的能量不一定多，用来做有用功的能量与燃料完全燃烧产生的能量的比值不一定大，热机效率不一定得到提高，故B错误；C．热机做的有用功占燃料完全燃烧放出热量的比例越大，热机的效率越高，热机效率与热机做的有用功多少无关，故C错误；D．减少热量的损失可以提高热机的效率．使燃料充分燃烧、减少废气带走的热量、减少热机部件间的摩擦都可以减少热量的损失，提高效率，故D正确．6．C【解析】【详解】必需将两只手同时分别按住左、右开关，切纸机才能正常工作，说明两开关相互影响，不能独立控制切纸机工作，由此可知，左、右开关和电动机是串联的．由图示电路图可知，只有C符合题意，故选C．7．C【解析】【详解】A ．因为一切物体的分子都在不停的做无规则运动，所以一切物体都具有内能，0℃的冰具有内能．故A错误．B．热量是过程量，描述它的术语只能用”吸收“和”放出“，不能用“含有”．故B错误．C．一个物体吸收热量时，温度不一定升高，例如晶体熔化过程中，吸收热量，温度不变，故C正确．D．内能的多少与物体的质量、温度、状态有关，温度不是决定物体内能大小的唯一因素，故D错误．8．A【解析】【详解】A．导体的电阻是导体本身的一种性质，其大小取决于自身的材料、长度、横截面积以及温度，与其两端的电压、通过它的电流大小无关，故A正确；B．把两段同样规格的铜丝并排拧在一起，铜丝的长度不变、横截面积变大，其阻值变小，故B错误；C．由I=可知，相同电压下通过电流越大的导体，电阻越小，故C错误；D．绝缘体不仅有电阻，而且其电阻是无穷大，故D错误．9．B【解析】【详解】A．两灯泡串联,若灯L2断路，当闭合开关后，两灯泡都不会发光，电流表也不会有示数，故A错误；B．当闭合开关后，电流表有示数，即表明不可能是断路，只能是出现了短路，而此时电压表有示数，L1发光，L2不发光，故不可能灯泡L1短路,所以最有可能的就是能是L2短路了．故B正确．C．若电压表断路，则电压表不会有示数，故C错误；D．若电流表短路，电流表也不会有示数，故D错误．10．D【解析】【详解】AB．计重表与电阻并联，应为电压表改装而成的，则R1和R2串联，故A. B错误；C．当路面受到的压力增大时,滑片向下滑,R1的阻值变小,电路的电流变大,串联电路中电流处处相等,所以通过R2的电流也随之变大，故C错误；D．当路面受到的压力增大时,滑片向下滑,R1的阻值变小,根据串联分压的特点可知,R1两端的电压减小，故D正确．11．细丝会分开    同种电荷相互排斥    验电器    【解析】【详解】[1]将一根塑料绳一端握紧，把绳尽可能撕成细丝，用手从上向下捋几下，观察到的现象是细丝会分开；[2]这是因为细丝与手摩擦后，各细丝带上了同种电荷，而同种电荷相互排斥使细丝散开；[3]验电器就是运用该原理制成的．12．欧姆    电阻    【解析】【详解】德国物理学家欧姆最先通过实验归纳出一段导体中电流跟电压和电阻之间的定量关系，即：欧姆定律；为了纪念他作出的杰出贡献，人们将他的名字命名为电阻的单位；13．20    0.2    【解析】【详解】[1]定值电阻R的I-U图象是一条倾斜的直线，则下面的图象是定值电阻R的I-U图象，由图可知，当时，通过的电流，由可得，定值电阻R的值：R==[2]当把这个工具单独接在电源电压为6V的电路两端，由串联电路的电压特点可知：因串联电路中电流处处相等，则由图象可知，当电流为I=0.2A时；， ， 满足电源电压为6V．14．燃烧    升高    做功    【解析】【详解】[1][2]用力将活塞压下，活塞对空气做功，空气的内能增大，温度升高，达到了棉絮的着火点，所以我们会看到棉絮燃烧了；[3]此过程是通过做功的方式改变玻璃筒内空气的内能，说明了做功是改变物体内能的一种方式．15．【解析】【分析】【详解】电源是由三节蓄电池构成的，其电压为6V，所以电压表的量程为0～15V，且与灯泡并联；滑动变阻器的右下方接线柱与开关相连组成电路，如下图所示：16．因为水的比热容比石头的大，由Q＝cm△t可知，相同质量的水和石头比较，吸收相同的热量（都在太阳照射下），水的温度升高的少，湖水是凉凉的，而石头的温度升高的多，所以摸上去是热的．【解析】【详解】答：因为水的比热容比石头的大,由Q=cm∆t可知,相同质量的水和石头比较,吸收相同的热量(都在太阳照射下)，水的温度升高的少，湖水是凉凉的，而石头的温度升高的多，所以摸上去是热的．17．断开    L1或电流表断路    0.52    1    并联电路干路电流等于各支路电流之和    干路        【解析】【分析】【详解】(1)[1]在连接电路时，为保护电路，开关应处于断开状态；(2)[2]灯L2发光,说明干路和灯L2所在支路为通路,但灯L1不发光,电流表的示数为零,则这个支路断路,即电路可能存在的故障是L1或电流表断路；(3)[3][4][5]甲、乙图中电流表的量程为0∼0.6A,分度值为0.02A,则I1=0.5A;I2=0.52A；丙图中电流表的量程为0∼3A，分度值0.1A，则I=1A；在误差范围内有：I=I1+I2，即并联电路干路电流等于各支路电流之和；(4)[6]从实物图中可以看出，电流从正极流出，经过开关、电流表进行分支，分别经过两个灯泡回到电源负极，因此电流表测量干路电流；[7]电流表与待测电路串联,将电流表与L2串联,将L1与电流表负接线柱相连的一端改接在电流表的0.6A接线柱上，如下图所示：18．相同    少    强    水    【解析】【详解】(1)[1]实验中选用同样规格的两个酒精灯同时加热，根据转换法，目的是要在相同时间内使放出的热量相同．(2)[2][3]分析表中数据可知，质量、初温都相同的水和煤油分别用两个相同的酒精灯加热相同时间，水升高的温度少，根据比较吸热能力的方法，说明水的吸热本领强．(3)[4]因在相同时间内，水升高的温度少，故实验中，要使水和煤油升高相同的温度，需给水加热较长的时间．．19．    最右端    2.5    5    闭合开关S，将滑动变阻器的滑片P滑片移到b端，记录电流表示数I2        【解析】【详解】(1)[1]甲图中,电压表与电阻串联,电流表与电阻串联,应该是电压表与电阻并联,电流表与电阻串联,改正后如下所示：(2)[2]为了保护电路，闭合开关前，应将滑动变阻器的滑片移到最大值的最右端；(3)[3][4]由图乙知，电压表的量程为0∼3V，分度值为0.1V，所以电压表示数为2.5V；由I=可得：Rx===5Ω(4)①闭合开关S,将滑动变阻器的滑片P移到a端,记录电流表示数为I1，②[5]闭合开关S,将滑动变阻器的滑片P滑片移到b端,记录电流表示数I2，③[6]在①中,只有电阻Rx工作;在②中,Rx与滑动变阻器串联，由欧姆定律,所以电源电压：U=I1Rx在②中,电源电压为：U=I2(Rx+R0)所以I1Rx=I2(Rx+R0)所以待测电阻：Rx=20．导线、开关、电压表（或电流表）    断开开关，将电压表（或电流表）与电源连接起来，试触开关，观察电压表（或电流表）指针偏转方向，若指针正常向右偏转，即说明与电压表（或电流表）正接线柱相连的一端是蓄电池的正极，与电压表（或电流表）负接线柱相连的一端是蓄电池的负极；若指针向反方向偏转，则与电压表（或电流表）正接线柱相连的一端是蓄电池的负极，与电压表（或电流表）负接线柱相连的一端是蓄电池的正极    【解析】【详解】(1)[1]电流从电压表(或电流表)正接线柱流入,从负接线柱流出时,指针正向偏转,反之,指针反向偏转,故可选用导线、开关、电压表(或电流表)；(2)[2]实验步骤及结论：断开开关,将电压表(或电流表)与电源连接起来,试触开关,观察电压表(或电流表)指针偏转方向,若指针正常向右偏转,即说明与电压表(或电流表)正接线柱相连的一端是蓄电池的正极,与电压表(或电流表)负接线柱相连的一端是蓄电池的负极；若指针向反方向偏转,则与电压表(或电流表)正接线柱相连的一端是蓄电池的负极,与电压表(或电流表)负接线柱相连的一端是蓄电池的正极．21．（1）水吸收的热量为4.2×105J；（2）煤气灶烧水的效率为35%【解析】【分析】【详解】（1）水吸收的热量：Q吸=cm△t=4.2×103J/（kg•℃）×2kg×（75℃﹣25℃）=4.2×105J；（2）煤气完全燃烧放出的热量：Q放=qV=4.0×107J/m3×0.03m3=1.2×106J煤气灶的效率：η===35%．答：（1）水吸收的热量为4.2×105J；（2）煤气灶烧水的效率为35%．22．（1）1A；（2）20Ω．【解析】【详解】(1)当开关S2闭合,S1、S3断开,L与R2串联,小灯泡恰好正常发光,根据串联电路的特点可得R2的电压：U2=U−U1=8V−3V=5VR2的电流：I2===1A串联电路的电流处处相等，电流表的示数：IA=I2=1A(2)当S2断开,S1、S3闭合时,R1、R2并联,由并联电路特点,由欧姆定律可求此时R2的电流，===1.6A由并联电路的电流特点，I1=I−=2A−1.6A=0.4A根据欧姆定律可得R1的阻值：R1===20Ω答：(1)此时电流表的示数是1A；(2)当S2断开,S1、S3闭合时,电流表示数为2A,R1的阻值是20Ω．
