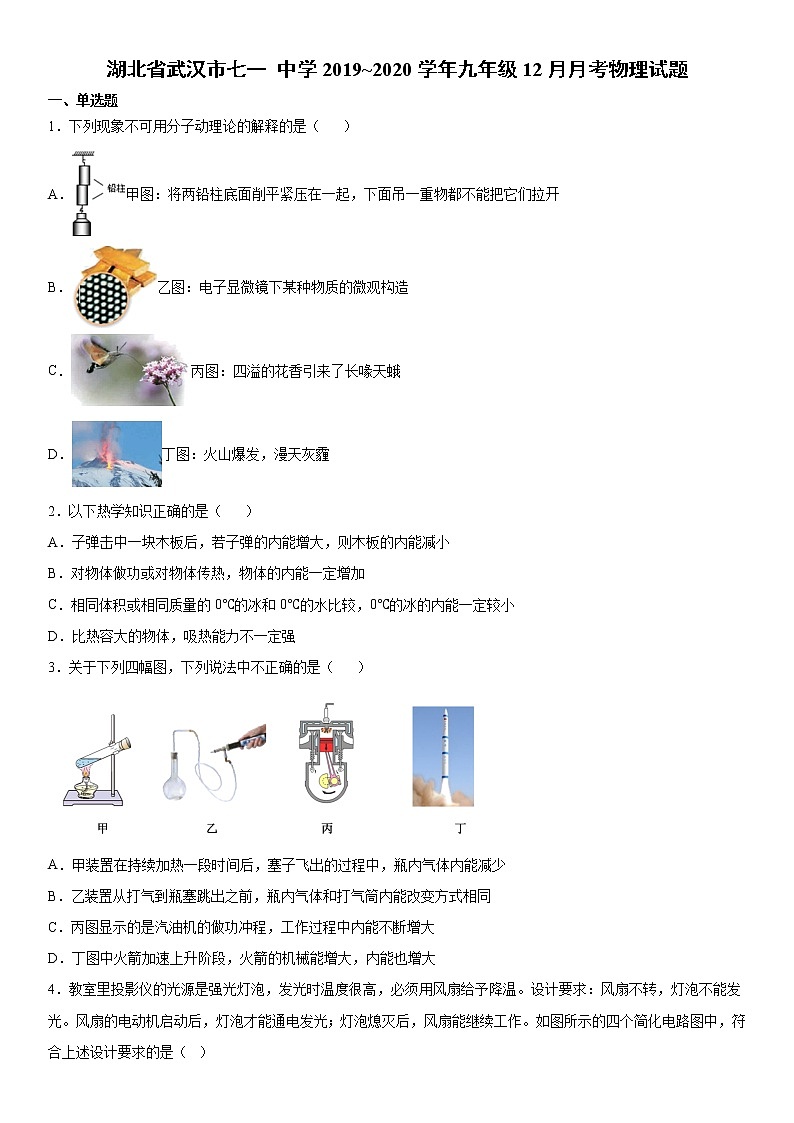

湖北省武汉市七一 中学2019~2020学年九年级12月月考物理试题

一、单选题

1．下列现象不可用分子动理论的解释的是（    ）

A．甲图：将两铅柱底面削平紧压在一起，下面吊一重物都不能把它们拉开

B．乙图：电子显微镜下某种物质的微观构造

C．丙图：四溢的花香引来了长喙天蛾

D．丁图：火山爆发，漫天灰霾

2．以下热学知识正确的是（    ）

A．子弹击中一块木板后，若子弹的内能增大，则木板的内能减小

B．对物体做功或对物体传热，物体的内能一定增加

C．相同体积或相同质量的0℃的冰和0℃的水比较，0℃的冰的内能一定较小

D．比热容大的物体，吸热能力不一定强

3．关于下列四幅图，下列说法中不正确的是（    ）

A．甲装置在持续加热一段时间后，塞子飞出的过程中，瓶内气体内能减少

B．乙装置从打气到瓶塞跳出之前，瓶内气体和打气筒内能改变方式相同

C．丙图显示的是汽油机的做功冲程，工作过程中内能不断增大

D．丁图中火箭加速上升阶段，火箭的机械能增大，内能也增大

4．教室里投影仪的光源是强光灯泡，发光时温度很高，必须用风扇给予降温。设计要求：风扇不转，灯泡不能发光。风扇的电动机启动后，灯泡才能通电发光；灯泡熄灭后，风扇能继续工作。如图所示的四个简化电路图中，符合上述设计要求的是（  ）

A．B．C． D．

5．如图所示，练习用电压表测电压，小明把这三个串联着的电阻与电源连接，R1、R2、R3两端电压分别如图2甲乙丙所示，下列说法不正确的是（     ）

A．R2的电阻最大 B．电源电压为15.5V

C．图1中B端接电源正极 D．R1、R2电阻之比为4:5

6．下图是设计的四种用于测定油箱内油量的装置，其中R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子。在这四个设计中，当油量增加时，电压表和电流表示数都变大的是（       ）

A．乙 B．乙、丙 C．甲、丙、丁 D．甲、丁

7．如图所示是灯泡L和电阻R的I-U图像，下列说法中不正确的是（    ）

A．灯泡发光越亮时，灯泡电阻越大

B．R为定值电阻，其阻值为10Ω不变

C．灯泡L和电阻R串联在电路中，若电源电压为5V，电路电流为0.4A

D．灯泡L和电阻R并联在电路中，若电源电压为2V时，电路总功率为1.2W

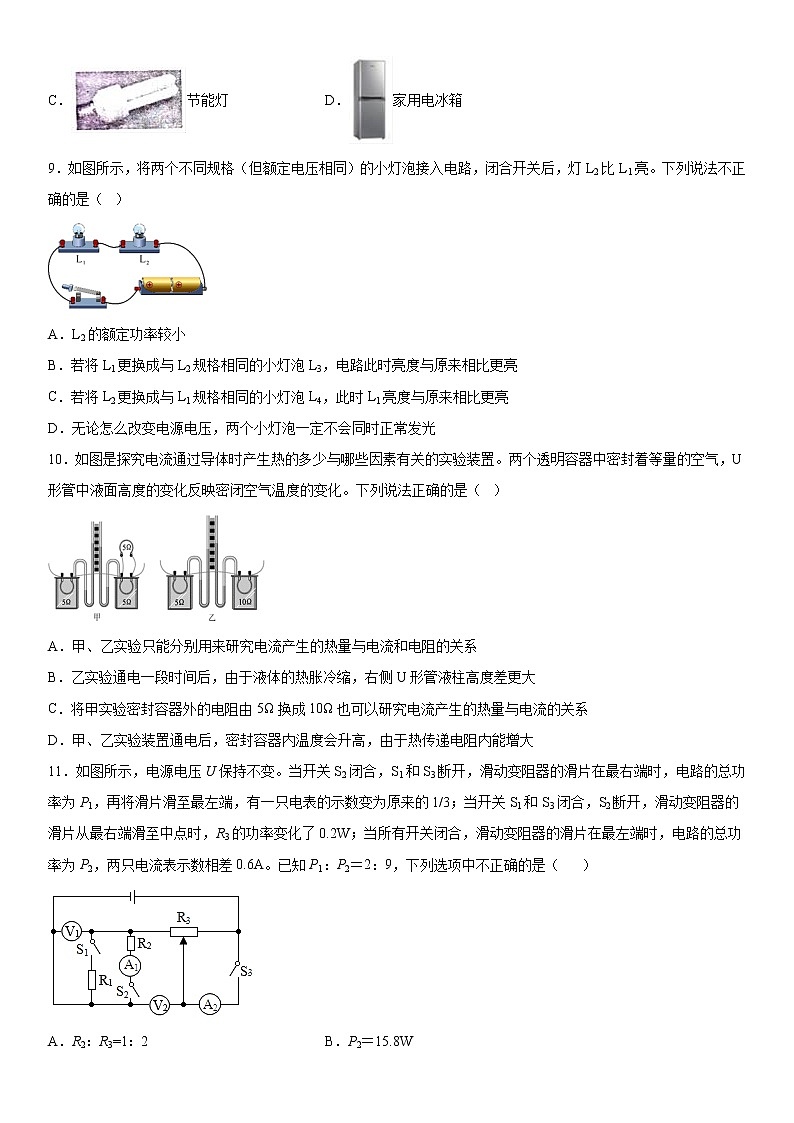

8．下列用电器正常工作时电流最接近5A的是（    ）

A．电视机 B．电压力锅

C．节能灯 D．家用电冰箱

9．如图所示，将两个不同规格（但额定电压相同）的小灯泡接入电路，闭合开关后，灯L2比L1亮。下列说法不正确的是（  ）

A．L2的额定功率较小

B．若将L1更换成与L2规格相同的小灯泡L3，电路此时亮度与原来相比更亮

C．若将L2更换成与L1规格相同的小灯泡L4，此时L1亮度与原来相比更亮

D．无论怎么改变电源电压，两个小灯泡一定不会同时正常发光

10．如图是探究电流通过导体时产生热的多少与哪些因素有关的实验装置。两个透明容器中密封着等量的空气，U形管中液面高度的变化反映密闭空气温度的变化。下列说法正确的是（  ）

A．甲、乙实验只能分别用来研究电流产生的热量与电流和电阻的关系

B．乙实验通电一段时间后，由于液体的热胀冷缩，右侧U形管液柱高度差更大

C．将甲实验密封容器外的电阻由5Ω换成10Ω也可以研究电流产生的热量与电流的关系

D．甲、乙实验装置通电后，密封容器内温度会升高，由于热传递电阻内能增大

11．如图所示，电源电压U保持不变。当开关S2闭合，S1和S3断开，滑动变阻器的滑片在最右端时，电路的总功率为P1，再将滑片滑至最左端，有一只电表的示数变为原来的1/3；当开关S1和S3闭合，S2断开，滑动变阻器的滑片从最右端滑至中点时，R3的功率变化了0.2W；当所有开关闭合，滑动变阻器的滑片在最左端时，电路的总功率为P2，两只电流表示数相差0.6A。已知P1：P2＝2：9，下列选项中不正确的是（    ）

A．R2：R3=1：2 B．P2＝15.8W

C．R1＝20Ω D．U＝12V

二、多选题

12．华为M30电池铭牌如图，其新一代快充技术——supercharge，手机支持最大10V/4A超级快充，兼容4.5V/5A快充和5V/2A慢充。手机同时支持27W华为无线超级快充。关于电池信息下列说法错误的是：（   ）

A．电池从没电到充满最快大约用时27min

B．充满电后，约储存电能1.8×104J

C．电池容量处还可以标有18Wh

D．电池从没电到利用无线快充充满大约用时40min

三、填空题

13．如图所示，饮料吸管放在转动轴上，它能在水平面内自由移动，用餐巾纸摩擦带电后，靠近被丝绸摩擦过的玻璃棒发现，它们互相靠近，则吸管带____ 电，_______________（填“餐巾纸”或“吸管”）失去电子。餐巾纸、吸管都是绝缘体，因为它们所具有的___________很少，所以不容易导电。

14．酸甜多汁的水果不仅可以为我们的身体提供能量，还可以发电呢！如图所示，几只水果提供的电力足以点亮一排规格相同的发光二极管！

（1）水果电池实现的是将_____________转化为电能；

（2）发光二极管简称LED具有_______________的性质；

（3）当连接好电路后，只有一个发光二极管不亮，则这些发光二极管________是并联（选填“可能”或“一定”）的。

15．如图所示是小明家里用的电能表，电能表上标识的“20A”表示该电能表________电流为20A，接在这个电能表上的用电器总功率不得超过________。若一个铭牌标有“220V  11A”的电熨斗单独接在电能表上工作，且铝盘在6min内转过120圈，则这个电熨斗实际电功率是_________，若厂家所给铭牌信息无误且用电器电阻恒定不变，此时家庭电路实际电压为__________。

四、实验题

16．如图甲所示，某同学在两只相同的烧杯里装入质量相等的水和食用油，比较它们吸热能力。

（1）为了便于比较，实验中要求在两烧杯中放入_______的电加热器，并且要使用______（选填“一”、“二”、“三”）种测量仪器才能完成该实验。

（2）实验过程中可以通过比较_____________来对比液体吸收热量的多少。

（3）图乙是该同学根据实验数据绘制的图像，则物质食用油的比热容是______J/(kg·℃)

17．探究电流与电阻的关系。

（实验器材）电源(电压恒为6V)、电流表(0~0.6A，0~3A量程均可用)一只、电压表(0~3V，0~15V量程均可用)一只、开关一个、7个定值电阻(5Ω、10Ω、15Ω、20Ω、25Ω、30Ω、50Ω)、滑动变阻器(50Ω 1A)、导线若干。

（1）连线时，开关应该__________，正确连线后，闭合开关时发现，无论怎样移动滑片电流表示数为零，电压表有明显偏转，原因可能是_____________________。

（2）小明先用5Ω的定值电阻进行第1次实验，闭合开关后，移动滑动变阻器的滑片，记下电流表的示数为0.5A；再将10Ω的电阻去更换5Ω电阻进行第2次实验，移动滑动变阻器的滑片观察电压表示数变化到某数值后，记录此时电流表读数为____________。

（3）若本实验7个定值电阻都用上，则控制定值电阻两端的电压范围为______________。

18．小明利用如图所示的器材测量小灯泡的电功率，其中具体有：三节干电池、额定电压为2.5V的小灯泡、“35Ω  1A”的滑动变阻器、已调零准确的电流表和电压表、开关、若干导线。

（1）如图甲所示，电路中还有两根导线没有连接，请你将电路连接完整。(要求导线不允许交叉)

（2）该同学连接好电路后，按正确的步骤进行实验。小灯泡正常发光时，电流表的示数如图所示，灯泡额定功率是_______W。

（3）该同学在闭合开关后就记录下第一组实验数据，记录的数据如表所示，此时灯泡不发光，原因是_____，其中有一组数据明显存在错误，这组数据是______(填数据序号)，该实验的电源电压是_______，若小明还想得到第6组数据，则小灯泡和滑动变阻器的功率之比不得大于________。

五、计算题

19．如图所示是小明设计的电热水器的电路原理图（仅电热管浸没水中）。烧水时，按下温控开关S和a、b接触，红色指示灯正常发光，加热档工作，电热水器电热管的加热功率是880W；当水温升到设定温度t1时，温控开关接触点断开，电热水器停止加热；当水温下降到设定温度t2时，S自动上升与接触点c接通，黄色指示灯也正常发光，保温档工作，电热水器电热管的保温功率是220W。当水温上升到设定温度t1时，温控开关触点断开，电热管停止加热。如此不断往复使水温保持在设定的温度范围内。（熔断器相当于自动开关，已知红灯规格为“2V  0.1A”，黄灯额定电压是2V，加热管、R1以及R2电阻恒定）

（1）该热水器水箱中装有2kg、30℃的冷水，若把这些冷水加热到某一设定温度74℃时所用时间为8min，求冷水吸收的热量？

（2）加热8min电热管消耗的电能？

（3）该电热水器的加热效率？
