2019-2020学年九年级上学期安徽省蚌埠局属初中12月月考联考物理试题（原卷+解析卷）

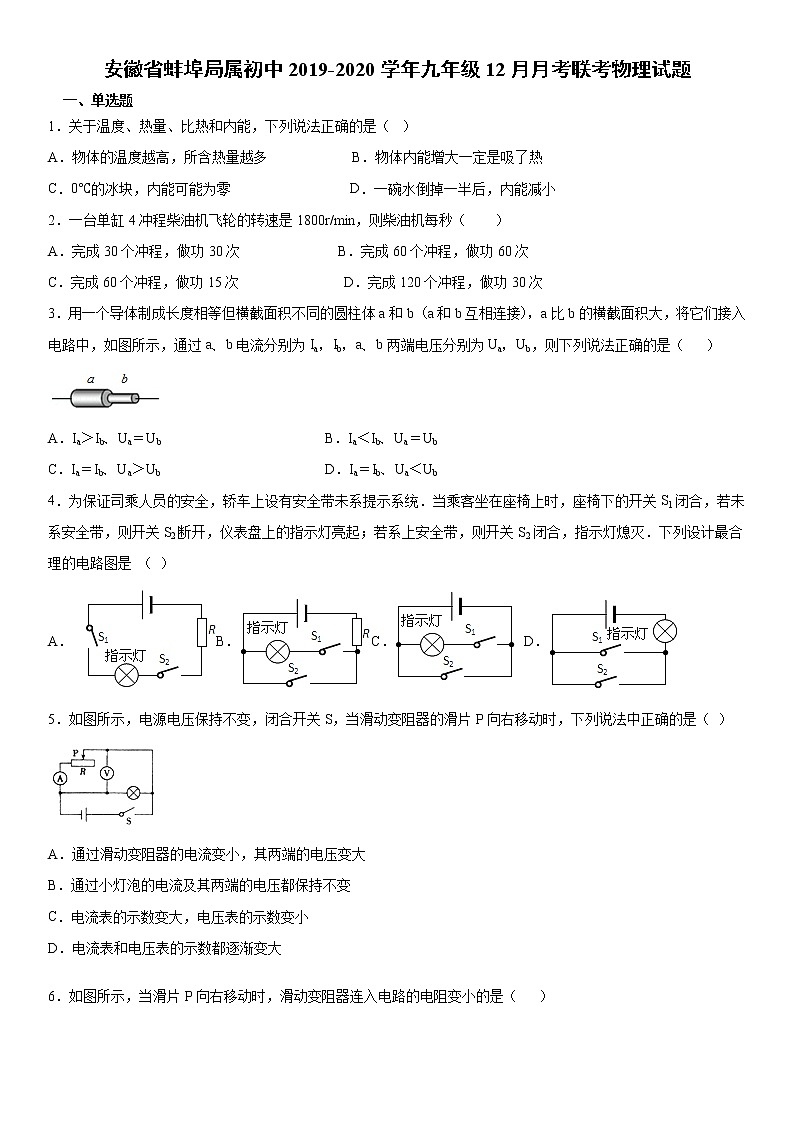

安徽省蚌埠局属初中2019-2020学年九年级12月月考联考物理试题

 一、单选题

1．关于温度、热量、比热和内能，下列说法正确的是（  ）

A．物体的温度越高，所含热量越多            B．物体内能增大一定是吸了热

C．0℃的冰块，内能可能为零                 D．一碗水倒掉一半后，内能减小

2．一台单缸4冲程柴油机飞轮的转速是1800r/min，则柴油机每秒（　　）

A．完成30个冲程，做功30次              B．完成60个冲程，做功60次

C．完成60个冲程，做功15次               D．完成120个冲程，做功30次

3．用一个导体制成长度相等但横截面积不同的圆柱体a和b（a和b互相连接），a比b的横截面积大，将它们接入电路中，如图所示，通过a、b电流分别为Ia，Ib，a、b两端电压分别为Ua，Ub，则下列说法正确的是（   ）

A．Ia＞Ib、Ua＝Ub B．Ia＜Ib、Ua＝Ub

C．Ia＝Ib、Ua＞Ub D．Ia＝Ib、Ua＜Ub

4．为保证司乘人员的安全，轿车上设有安全带未系提示系统．当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭．下列设计最合理的电路图是 （ ）

A．B．C． D．

5．如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时，下列说法中正确的是（ ）

A．通过滑动变阻器的电流变小，其两端的电压变大

B．通过小灯泡的电流及其两端的电压都保持不变

C．电流表的示数变大，电压表的示数变小

D．电流表和电压表的示数都逐渐变大

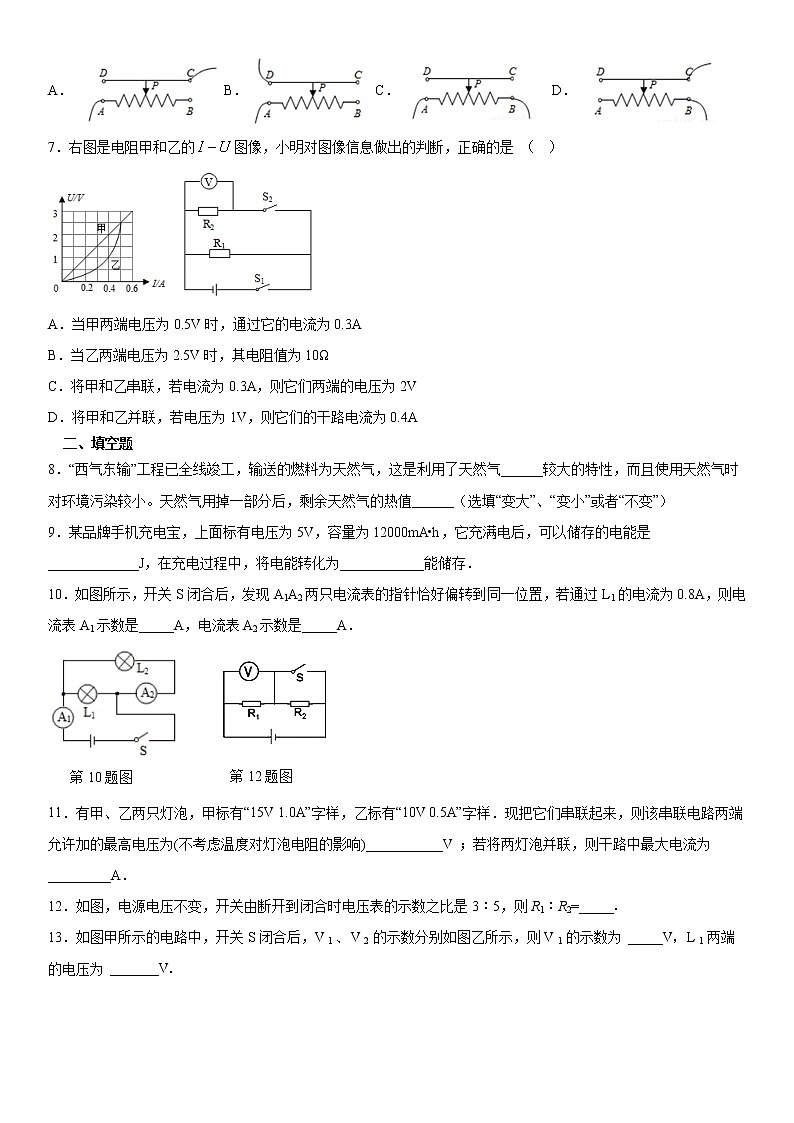

6．如图所示，当滑片P向右移动时，滑动变阻器连入电路的电阻变小的是（   ）

A．B．C． D．

7．右图是电阻甲和乙的图像，小明对图像信息做出的判断，正确的是 （   ）

A．当甲两端电压为0.5V时，通过它的电流为0.3A

B．当乙两端电压为2.5V时，其电阻值为10Ω

C．将甲和乙串联，若电流为0.3A，则它们两端的电压为2V

D．将甲和乙并联，若电压为1V，则它们的干路电流为0.4A

 二、填空题

8．“西气东输”工程已全线竣工，输送的燃料为天然气，这是利用了天然气______较大的特性，而且使用天然气时对环境污染较小。天然气用掉一部分后，剩余天然气的热值______（选填“变大”、“变小”或者“不变”）

9．某品牌手机充电宝，上面标有电压为5V，容量为12000mA•h，它充满电后，可以储存的电能是_____________J，在充电过程中，将电能转化为____________能储存．

10．如图所示，开关S闭合后，发现A1A2两只电流表的指针恰好偏转到同一位置，若通过L1的电流为0.8A，则电流表A1示数是_____A，电流表A2示数是_____A．

11．有甲、乙两只灯泡，甲标有“15V 1.0A”字样，乙标有“10V 0.5A”字样．现把它们串联起来，则该串联电路两端允许加的最高电压为(不考虑温度对灯泡电阻的影响)___________V ；若将两灯泡并联，则干路中最大电流为_________A．

12．如图，电源电压不变，开关由断开到闭合时电压表的示数之比是3：5，则R1：R2=_____．

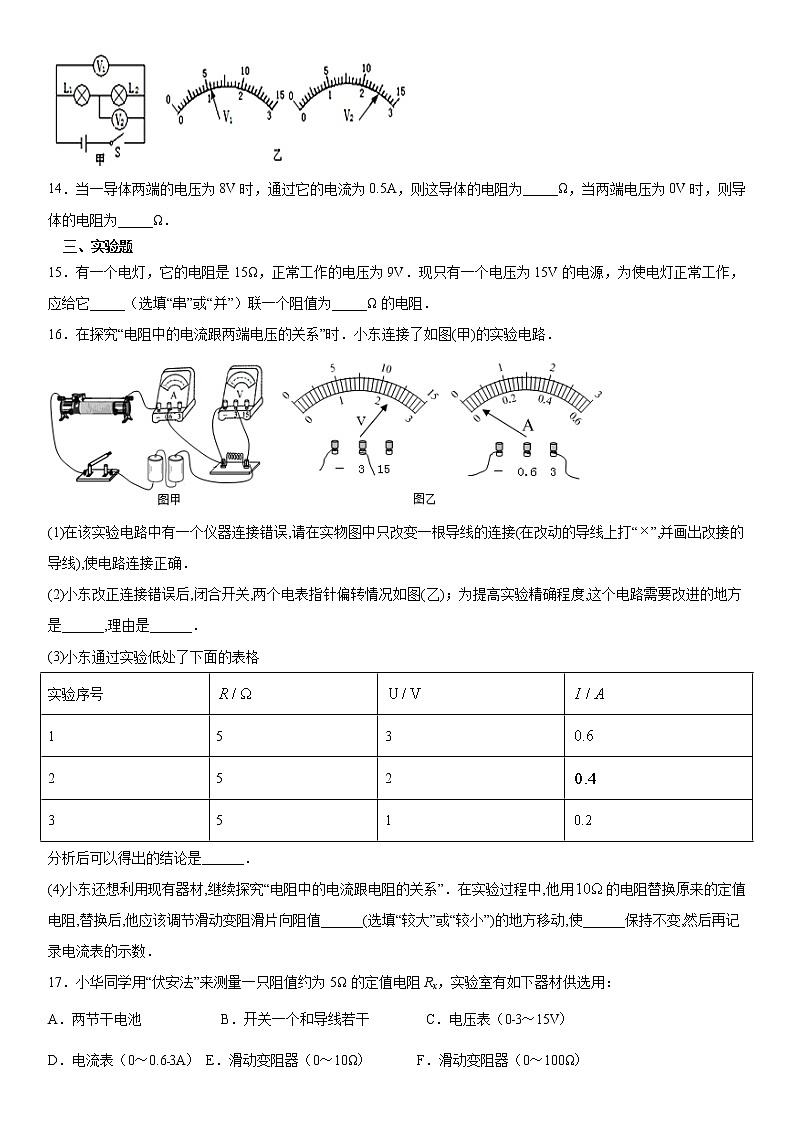

13．如图甲所示的电路中，开关S闭合后，V 1 、V 2 的示数分别如图乙所示，则V 1 的示数为 _____V，L 1 两端的电压为 _______V．

14．当一导体两端的电压为8V时，通过它的电流为0.5A，则这导体的电阻为_____Ω，当两端电压为0V时，则导体的电阻为_____Ω．

 三、实验题

15．有一个电灯，它的电阻是15Ω，正常工作的电压为9V．现只有一个电压为15V的电源，为使电灯正常工作，应给它_____（选填“串”或“并”）联一个阻值为_____Ω的电阻．

16．在探究“电阻中的电流跟两端电压的关系”时．小东连接了如图(甲)的实验电路．

(1)在该实验电路中有一个仪器连接错误,请在实物图中只改变一根导线的连接(在改动的导线上打“”,并画出改接的导线),使电路连接正确．

(2)小东改正连接错误后,闭合开关,两个电表指针偏转情况如图(乙)；为提高实验精确程度,这个电路需要改进的地方是______,理由是______．

(3)小东通过实验低处了下面的表格

分析后可以得出的结论是______．

(4)小东还想利用现有器材,继续探究“电阻中的电流跟电阻的关系”．在实验过程中,他用的电阻替换原来的定值电阻,替换后,他应该调节滑动变阻滑片向阻值______(选填“较大”或“较小”)的地方移动,使______保持不变,然后再记录电流表的示数．

17．小华同学用“伏安法”来测量一只阻值约为5Ω的定值电阻Rx，实验室有如下器材供选用：

A．两节干电池              B．开关一个和导线若干          C．电压表（0﹣3～15V）

D．电流表（0～0.6﹣3A） E．滑动变阻器（0～10Ω）        F．滑动变阻器（0～100Ω）

（1）小华同学完成实验电路设计后，为了操作顺利和方便，除了A、B、C和D外，小华同学还需选用

___器材（选填“E“或“F”）；

（2）根据设计的实验电路要求，请用笔划线代替导线连接图甲中最后的两根导线___________；

（3）如图甲所示，连接好电路．在闭合开关前，为保护电路，滑动变阻器的滑片P应该滑至___端（选填“G”或“H”）；

（4）小华在闭合开关后，移动滑动变阻器的滑片P时，发现电流表示数始终为零，而电压表有示数但不发生变化，此时电路中的一处故障是____  （选填A、B、C或D）；

A．滑动变阻器断路           B．滑动变阻器短路

C．定值电阻Rx断路          D．定值电阻Rx短路

（5）排除故障后，电流表示数为0.40A，电压表示数如乙图所示，则本次实验测得的定值电阻Rx是___Ω．

 四、计算题

18．用燃气灶烧水，燃烧0.5kg的煤气，使50kg的水从20℃升高到70℃．已知水的比热容为4.2×103J/（kg•℃），煤气的热值为4.2×107J/kg。求：

（1）0.5kg煤气完全燃烧放出的热量。

（2）水吸收的热量。

（3）燃气灶烧水的效率。

19．如图所示,,开关闭合后电流表的示数是,电压表的示数是4V。求：

（1）电阻两端的电压；

（2）电阻的阻值；

（3）电源电压。

20．如图所示，R1=15Ω，R2接入电路的阻值为45Ω．闭合开关S后，测得电流表A1的示数为0.3A．求：

（1）电源电压？

（2）电流表A的示数?

（3）若电流表A的示数最大不能超过0.6A，则滑动变阻器R2允许接入电路的最小阻值是多少Ω？

参考答案

1．D

【解析】

【详解】

A．温度越高，分子热运动越剧烈；热量是一个过程量，所以不能说物体具有的热量多，不能用具有、含有来修饰，故A错误；

B．改变物体内能的两种方法：做功和热传递，因此物体内能增大不一定是吸了热，故B错误；

C．因为一切物体都具有内能，所以0℃的冰块也具有内能，故C错误；

D．物体内部分子的动能和分子势能的总和叫做物体的内能，其大小与物质的量和温度有关，所以一碗水倒掉一半后，因为物体含有的物质减少，故内能会减小，D正确，

故选D．

2．C

【解析】

【详解】

由题知，飞轮每秒转数为：

n==30r，

完成冲程数量为：

30×2=60个，

对外做功次数：

=15次．

故选C．

3．D

【解析】

【分析】

利用电阻大小与导体的材料、长度、横截面积和温度有关的知识进行分析即可判断；因两电阻串联，则由串联电路的电压和电流规律可知两导体中的电压、电流关系．

【详解】

同时a和b是由同种材料制成的长度相同、横截面积不同的两端导体，Sa＞Sb，所以b段电阻大，所以；因两电阻串联，故两部分导体电流相等，即，根据欧姆定律可知，电阻越大，分担的电压越多，即．

故选D．

【点睛】

本题考查了串联电路的电流特点和欧姆定律的应用，关键是根据影响电阻的大小因素确定两段导体电阻的大小．

4．B

【解析】

【详解】

当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭．说明当开关S2闭合后把灯泡短路了，另外此电路还需要一个保护电阻，所以选B．

5．B

【解析】

【详解】

由图示可知，灯泡与R并联，电流表测R支路的电流，电压表测电源电压，故滑片移动后电压表示数不变；由于并联电路支路间互不影响，故滑片的移动后，灯泡支路两端电压和通过的电流不变；滑动变阻器的滑片P向右移动时，变阻器连入阻值变大，由欧姆定律知通过R的电流变大，即电流表示数变小，故可知ACD错误，B正确；应选B．

6．D

【解析】

【分析】

【详解】

滑动变阻器要串联在电路中，采取“一上一下”的连接方式．由题图可知，

A、连在电路中的电阻线为AP，当滑片P向右移动时，AP长度变大，滑动变阻器电阻变大，故A不符合题意．

B、当滑片P向右移动时，电阻丝AP长度变大，滑动变阻器电阻变大，故B不符合题意．

C、滑动变阻器两个下接线柱连接在电路中，滑动变阻器的电阻丝全部接在电路中，移动滑片P，电阻不变，故C不符合题意．

D、滑动变阻器连入电路中的部分为PB，当滑片向右移动时，PB变短，电阻变小，D符合题意为答案．

7．C

【解析】

【详解】

A． 由I-U图象可知，A.当甲两端电压为0.5V时，通过它的电流为0.1A，故A错误．

B． 当乙两端电压为2.5V时，通过乙的电流为0.5A，所以此时乙的阻值为

故B错误．

C． 将甲和乙串联，若电流为0.3A，则它们两端的电压：

U=U甲+U乙=1.5V+0.5V=2 V，

故C正确为答案．

D．将甲和乙并联，若电压为1V，则它们的干路电流：

I =I甲+I乙=0.2A+0.4A=0.6A，

故D错误．

8．热值    不变

【解析】

【分析】

根据天然气和与其它燃料的热值大小分析；热值是燃料的一种特性，它只与燃料的种类有关。

【详解】

天然气与其它燃料相比较，天然气的热值大，燃烧时产生废气污染小，所以选择使用天然气；热值是燃料的一种特性，与质量的大小无关，当天然气用掉一部分后，剩余天然气的热值不变。

9．2.16×105    化学

【解析】

【详解】

该电池一次充满电后储存的电能：

W=UIt=5V×12000×10﹣3A×3600s=2.16×105J；

电池的充电和供电是相反的过程，充电时是把电能转化为化学能，放电时是把化学能转化为电能．

10．1    0.2

【解析】

【详解】

由图示可知，两个灯泡是并联的，电流表A1测干路中的电流，电流表A2测通过灯泡L2的电流，所以可知电流表A1的示数应大于电流A2的示数，由于两个电流表的指针位置相同，可知它们所用的量程大小不同，根据电流表两个量程的关系可知，电流表A1的示数应等于电流表A2示数的5倍，也就是说通过灯泡L1的电流应等于通过灯泡L2电流的4倍，由题可知，通过L1的电流为0.8A，则通过灯泡L2的电流应为0.2A，总电流应为0.2A+0.8A=1A，所以电流表A1示数是 1A，电流表A2示数是0.2A．

11．17.5    1.17

【解析】

【详解】

由R=U/I，把数据代入可得，甲、乙两只灯泡的电阻分别为15Ω和20Ω；因为串联电路中电流处处相等，所以，把它们串联起来，电路中的最大电流为0.5A，则该串联电路两端允许加的最高电压为：

U=IR=0.5A×（15Ω+20Ω）=17.5V；

因为并联电路中，各支路两端的电压相等，所以，若将两灯泡并联，电源电压最大为10V，则干路中最大电流为：

I=U/R甲+I乙=10V/15Ω+0.5A=1.17A．

12．3：2

【解析】

【详解】

开关闭合时，

开关断开

得：

13．5.5V    3.0V

【解析】

【详解】

由图甲所示电路可知，灯泡L1、L2串联，电压表V1测量串联电路两端的电压，电压表V2测量灯泡L2两端的电压．根据串联电路的电压关系可知，电压表V1的示数大于电压表V2的示数．由图乙，电压表V1指针偏转角度比电压表V2指针偏转角度小，可判断电压表V1选用的量程为0~15V，则示数为U=5.5V；电压表V2所选用的量程为0~3V，则示数为U2=2.5V；

根据串联电路的电压等于串联各部分电压之和可得，L1两端的电压为U1=U-U2=5.5V-2.5V=3.0V．

14．16    16

【解析】

由I＝可得，这导体的电阻：R＝ ＝＝16Ω；因电阻是导体本身的一种性质，与导体两端的电压和通过的电流无关，所以，当导体两端的电压为0V时，导体的电阻仍为16Ω不变．

点睛：已知导体两端的电压和通过的电流，根据欧姆定律求出导体的电阻；电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与导体两端的电压和通过的电流无关．

15．串    10

【解析】

【分析】

已知电源电压大于电灯的额定电压，需要串联一个电阻分压，串联电阻两端的电压等于电源电压减去电灯的额定电压；因为电灯正常工作，电灯两端的电压等于额定电压，知道电灯的电阻，利用欧姆定律求此时通过电灯的电流，根据欧姆定律得到电阻的阻值．

【详解】

要使电灯正常工作，需要给电灯串联一个电阻R，串联电阻R两端的电压：UR=U-U额=15V-9V=6V，电灯正常工作，通过灯泡的电流，串联电路中各处的电流相等，通过电阻的电流为0.6A，串联电阻的阻值：．

16．    电流表应该选用的量程    电流表指针偏转太小,读数误差较大    电阻一定时,电阻中的电流与电阻两端电压成正比    较大    定值电阻两端电压

【解析】

【详解】

(1)[1]滑动变阻器应一上一下接入电路，如下图所示：

(2)[2][3]从题图中所示情况来看，电流表选择的量程是0～3A，导致电流表的指针偏转幅度较小，在读数时，误差比较大，故可换用0～0.6A量程，以提高精确度；

(3)[4]根据表中的数据可知，在电阻保持不变时，电流随着电压的增大而增大，因此可以得出结论：在电阻一定时，通过导体的电流与导体两端的电压成正比；

(4)[5][6]根据控制变量法可知，在探究电阻中的电流跟电阻的关系时，需控制定值电阻两端电压不变；当把定值电阻换成10Ω后，电路中电流变小，此时滑动变阻器的分压变小，定值电阻两端的电压变大，根据欧姆定律，把滑动变阻器的阻值调大，使滑动变阻器的分压变大，这样才能保证定值电阻两端的电压不变．

17．E        G    C    5.5

【解析】

【详解】

（1）滑动变阻器在电路中是为了改变电流表和电压表的示数，实现多次测量；滑动变阻器的阻值较大，则其两端分担的电压较大，定值电阻两端分担的电压较小，当滑片移动时，电压表的示数变化较小，不利于实验的结果的测量；故应选用滑动变阻器（0～10Ω）；

（2）电源电压为2节干电池，为3V，故电压表量程为0﹣3V；滑动变阻器采用一上一下的接法，如上图所示；

（3）闭合开关前，滑动变阻器阻值调至最大，即滑片移到G端；

（4）闭合开关后电流表没有示数，而电压表有示数，说明电压表并联部分断路，即定值电阻Rx断路；故选C；

（5）电压表的示数为2.2V，电流表示数为0.40A，由I=得测得的定值电阻Rx为：

Rx==5.5Ω．

18．（1）2.1×107J (2) 1.05×107J (3)50%

【解析】

【详解】

（1）0.5kg，煤气完全燃烧放出的热量：Q放＝m煤气q＝0.5kg×4.2×107J/kg＝2.1×107J；（2）水吸收的热量：Q吸＝cm（t﹣t0）＝4.2×103J/（kg•℃）×50kg×（70℃﹣20℃）＝1.05×107J；（3）煤气灶的效率：η＝×100%＝＝50%。

19．（1）2V；（2）20Ω；（3） 6V

【解析】

【详解】

由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。

(1)电阻R1两端的电压：

U1=IR1=0.2A×10Ω=2V；

(2)电阻R2的阻值：

R2= =20Ω；

(3)因串联电路中总电压等于各分电压之和，所以，电源的电压：

U=U1+U2=2V+4V=6V。

答：(1)电阻R1两端的电压为2V；

(2)电阻R2的阻值为20Ω；

(3)电源电压为6V。

20．（1）4.5V    （2）0.4A   （3） 15Ω

【解析】

【详解】

由电路图可知，两电阻并联，电流表A测干路电流，电流表A1测R1支路的电流．

（1）因并联电路中各支路两端的电压相等，

所以，由可得，电源的电压：

U=I1R1=0.3A×15Ω=4.5V；

（2）则R2的电流：

；

因并联电路中干路电流等于各支路电流之和，所以，电流表A的示数即干路的电流：

I =I1 +I2=0.3A-0.1A=0.4A，

（3）电路的最大电流为

I’=0.6A，

A1的示数为0.3A，通过滑动变阻器的电流为

I’2=I’-I’1=0.6A-0.3A=0.3A．

滑动变阻器R2允许接入电路的最小阻值：

．

答：（1）电源电压为4.5V；（2）R2的电阻值为0.4A；（3）电路的总电阻为15Ω．
