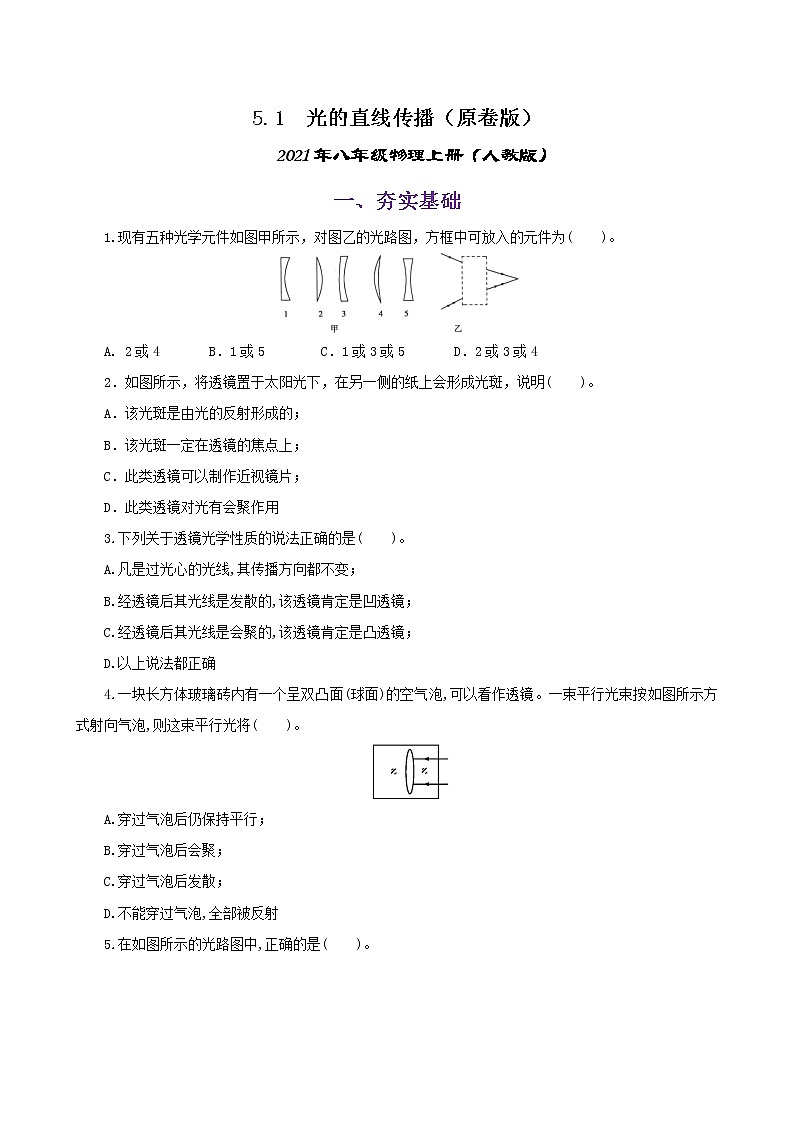

5.1  光的直线传播（原卷版）

2021年八年级物理上册（人教版）

一、夯实基础

1.现有五种光学元件如图甲所示，对图乙的光路图，方框中可放入的元件为(    )。

A. 2或4       B．1或5        C．1或3或5       D．2或3或4

2．如图所示，将透镜置于太阳光下，在另一侧的纸上会形成光斑，说明(    )。

A．该光斑是由光的反射形成的；

B．该光斑一定在透镜的焦点上；

C．此类透镜可以制作近视镜片；

D．此类透镜对光有会聚作用

3.下列关于透镜光学性质的说法正确的是(　　)。

A.凡是过光心的光线,其传播方向都不变；

B.经透镜后其光线是发散的,该透镜肯定是凹透镜；

C.经透镜后其光线是会聚的,该透镜肯定是凸透镜；

D.以上说法都正确

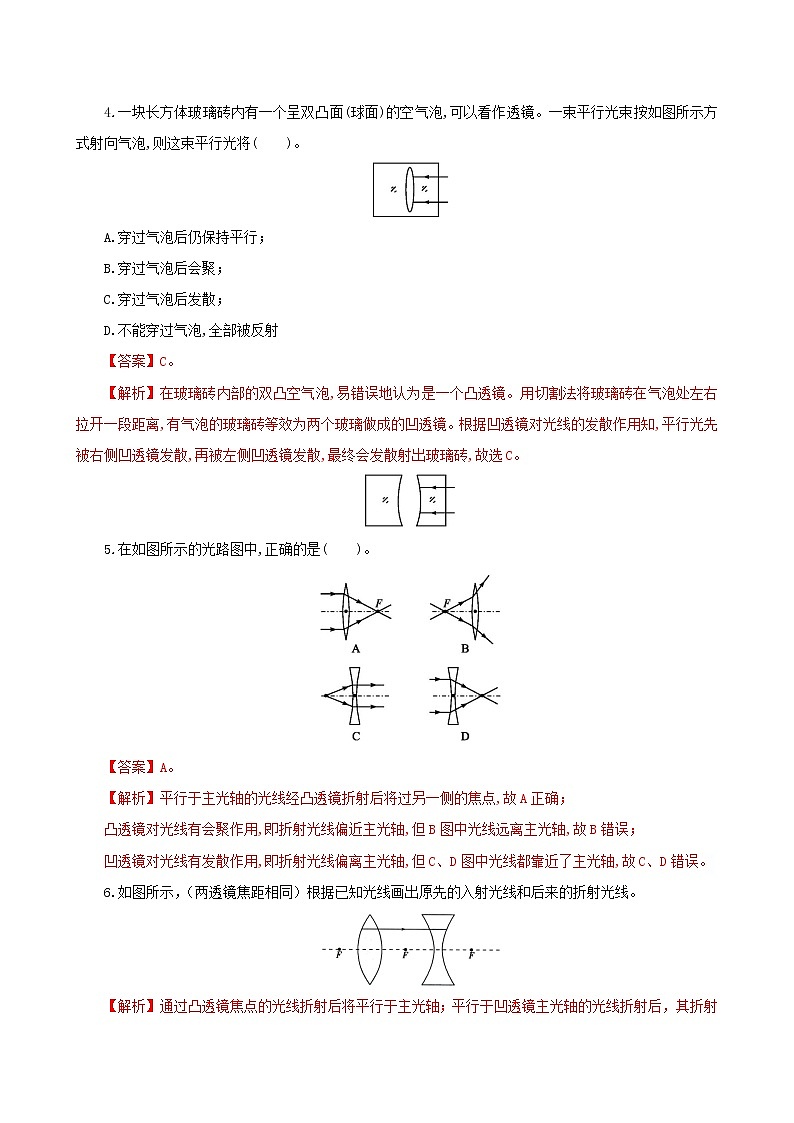

4.一块长方体玻璃砖内有一个呈双凸面(球面)的空气泡,可以看作透镜。一束平行光束按如图所示方式射向气泡,则这束平行光将(　　)。

A.穿过气泡后仍保持平行；

B.穿过气泡后会聚；

C.穿过气泡后发散；

D.不能穿过气泡,全部被反射

5.在如图所示的光路图中,正确的是(　　)。

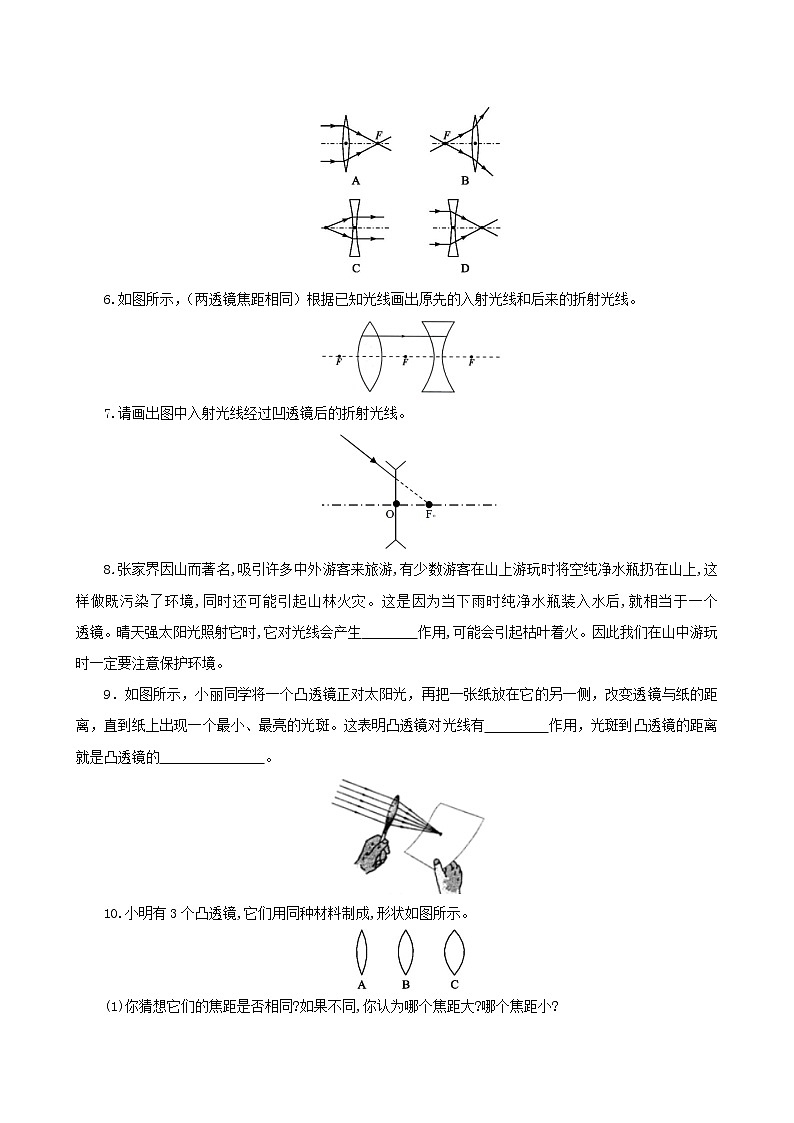

6.如图所示，（两透镜焦距相同）根据已知光线画出原先的入射光线和后来的折射光线。

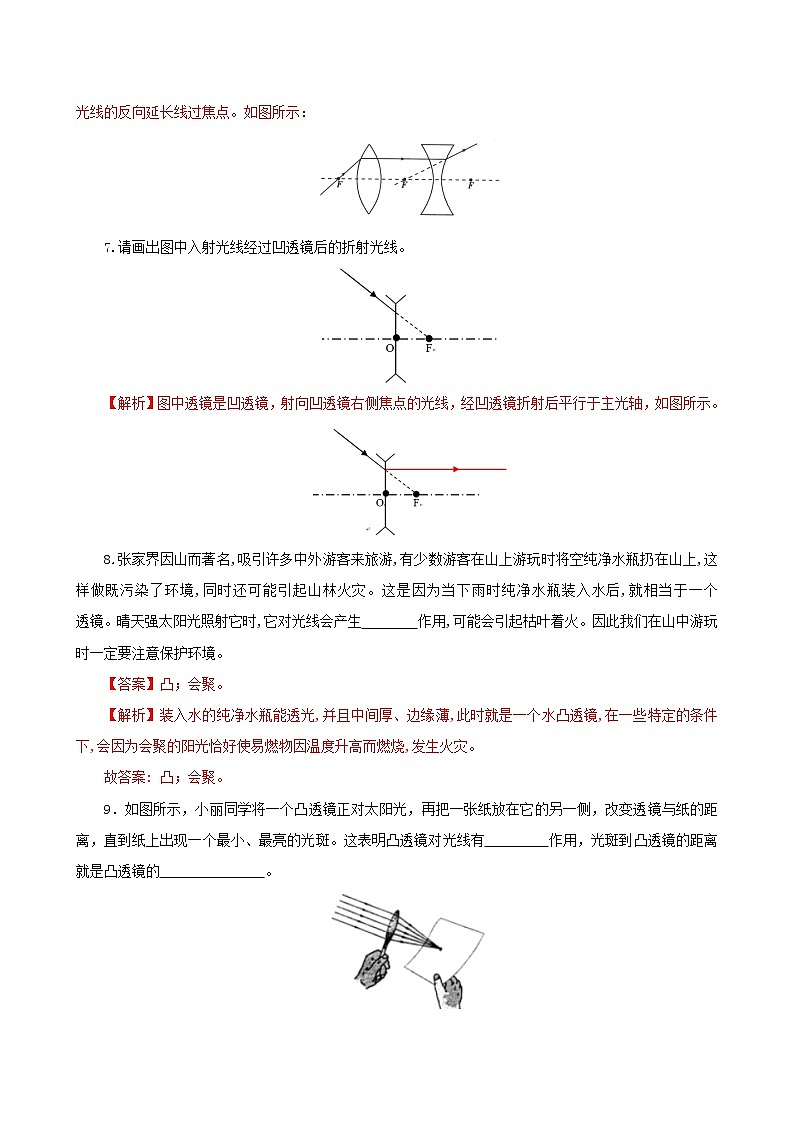

7.请画出图中入射光线经过凹透镜后的折射光线。

8.张家界因山而著名,吸引许多中外游客来旅游,有少数游客在山上游玩时将空纯净水瓶扔在山上,这样做既污染了环境,同时还可能引起山林火灾。这是因为当下雨时纯净水瓶装入水后,就相当于一个　　　　透镜。晴天强太阳光照射它时,它对光线会产生　　　　作用,可能会引起枯叶着火。因此我们在山中游玩时一定要注意保护环境。

9．如图所示，小丽同学将一个凸透镜正对太阳光，再把一张纸放在它的另一侧，改变透镜与纸的距离，直到纸上出现一个最小、最亮的光斑。这表明凸透镜对光线有         作用，光斑到凸透镜的距离就是凸透镜的               。

10.小明有3个凸透镜,它们用同种材料制成,形状如图所示。

(1)你猜想它们的焦距是否相同?如果不同,你认为哪个焦距大?哪个焦距小?

(2)请设计实验证明你的猜想:简要写出实验步骤,画出记录实验数据的表格。

(3)小明根据实验观察画出的三组光路图如图所示。根据这个实验记录,你可以得到什么结论?

二、提升练习

1．（2020•淮安）将如图甲所示的黑白卡片放在一只未装满水的薄高脚玻璃杯后面，在高脚杯前方观察到的现象如图乙所示，此时装水部分的高脚杯和杯内水的组合相当于一个（   ）。

A．凸透镜 B．凹透镜 C．凸面镜 D．凹面镜

2．（2019·盐城）小明利用太阳光测量凸透镜焦距，下列操作最合理的是（  ）。

A.  B.

C.  D.

3．（2021·安徽中考真题）如图，L表示凸透镜，MN为主光轴。O为光心，F为焦点。从S点发出两条光线，一条经过光心，另一条平行于主光轴，请在图中画出它们经凸透镜后的出射光线______。

4．（2021·山东泰安市·中考真题）请在图中将折射光线补画完整（是凸透镜的焦点，是凸透镜的光心，光线平行于主光轴）。

5.（2020·孝感）如图所示，SC、SD为点燃的蜡烛发出的两条光线，光线SC平行于凸透镜的主光轴，O为凸透镜的光心，F为凸透镜的焦点：光线SD斜射到平面镜上。请画出：

①光线SC经过凸透镜折射后的光线；

②光线SD经过平面镜反射后的光线。（      ）

6．（2020·衡阳）如图所示，请补充平面镜的入射光线和透镜的折射光线，完成光路图。

7.（2020·呼和浩特）如图所示，画出两条光线经凸透镜折射后的光路图。
