2020-2021学年江苏省扬州中学教育集团树人学校九年级（上）期末物理试卷

2020-2021学年江苏省扬州中学教育集团树人学校九年级（上）期末物理试卷

一、选择题（每题2分，共24分）

1．下列说法中，正确的是（　　）

A．电路两端只要有电压就一定有电流

B．电压是形成电流的原因

C．电路断开后，电路中没有电流了，因此电路两端电压为零

D．电路中没有电源也可以有电压存在

2．每天间操开始，各教室的广播同时响起音乐声，各教室的广播连接方式是（　　）

A．串联 B．并联

C．串联和并联都有可能 D．无法确定

3．某导体两端的电压为5V，通过的电流为1A，若它两端的电压变为0V，则它的电阻和通过它的电流分别是（　　）

A．5Ω 1A B．5Ω 0A C．0.2Ω 0A D．0Ω 0A

4．小琳同学用“伏安法”测出了灯泡两端的电压和通过灯泡的电流，如果将电压表和电流表的位置互换，如图所示，则闭合开关后（　　）

A．两表都可能被烧坏 B．两表都不会被烧坏

C．电流表会被烧坏 D．灯泡会被烧坏

5．如图所示电路，当开关S闭合后，滑片P向右移动的过程中，下列说法正确的是（　　）

A．电流表示数减小，电压表示数增大

B．电流表示数增大，电压表示数增大

C．电流表示数减小，电压表示数不变

D．电流表示数增大，电压表示数不变

6．图示电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器。闭合开关S，移动滑片P，多次记录电压表示数U和对应的电流表示数I，则绘出的U﹣I关系图象正确的是（　　）

A． B． C． D．

7．下列物理量可用电能表直接测量的是（　　）

A．用电器消耗的电能 B．电路中的电流

C．用电器消耗电能的时间 D．用电器的电功率

8．下列做法中，符合安全用电常识的是（　　）

A．手机充电时接打电话

B．电水壶的金属外壳接地

C．使用试电笔时手接触金属笔尖

D．控制灯泡的开关安装在零线上

9．小明把标有“6V 3W”和“6V 2W”的两只小灯泡L1和L2串联接在电源电压为10V的电路中，不考虑灯丝电阻的变化，下列说法正确的是（　　）

A．小灯泡L1能正常发光

B．小灯泡L2能正常发光

C．通过小灯泡L1的电流大

D．小灯泡L1和L2两端电压之比是3：2

10．标有“220V 100W”的灯泡，接到220V的电源上，由于导线过长，电阻较大，测得灯泡的实际功率为64W，灯泡电阻不变，求导线上消耗的功率是（　　）

A．19W B．10 W C．16 W D．无法判断

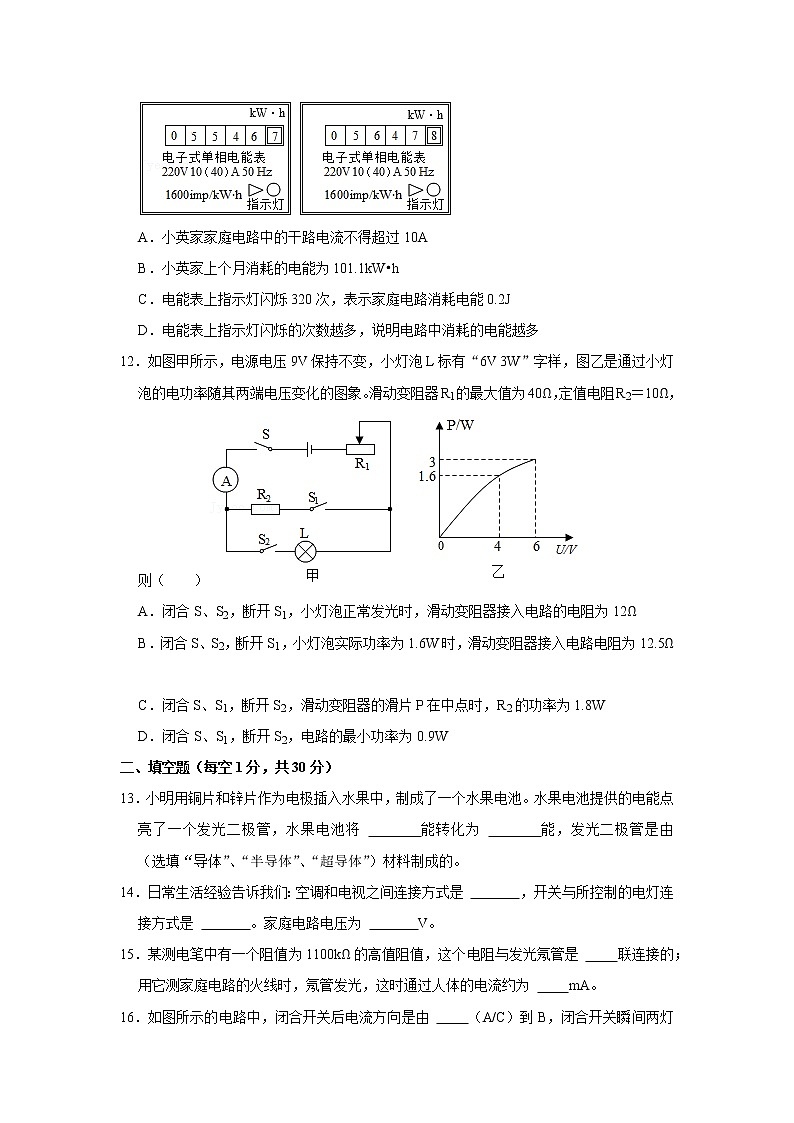

11．如图所示分别是小英家上月初和上月末电能表的示数。结合表盘上的信息可知，下列选项中正确的是（　　）

A．小英家家庭电路中的干路电流不得超过10A

B．小英家上个月消耗的电能为101.1kW•h

C．电能表上指示灯闪烁320次，表示家庭电路消耗电能0.2J

D．电能表上指示灯闪烁的次数越多，说明电路中消耗的电能越多

12．如图甲所示，电源电压9V保持不变，小灯泡L标有“6V 3W”字样，图乙是通过小灯泡的电功率随其两端电压变化的图象。滑动变阻器R1的最大值为40Ω，定值电阻R2＝10Ω，则（　　）

A．闭合S、S2，断开S1，小灯泡正常发光时，滑动变阻器接入电路的电阻为12Ω

B．闭合S、S2，断开S1，小灯泡实际功率为1.6W时，滑动变阻器接入电路电阻为12.5Ω

C．闭合S、S1，断开S2，滑动变阻器的滑片P在中点时，R2的功率为1.8W

D．闭合S、S1，断开S2，电路的最小功率为0.9W

二、填空题（每空1分，共30分）

13．小明用铜片和锌片作为电极插入水果中，制成了一个水果电池。水果电池提供的电能点亮了一个发光二极管，水果电池将 　   　能转化为 　   　能，发光二极管是由 　   　（选填“导体”、“半导体”、“超导体”）材料制成的。

14．日常生活经验告诉我们：空调和电视之间连接方式是 　   　，开关与所控制的电灯连接方式是 　   　。家庭电路电压为 　   　V。

15．某测电笔中有一个阻值为1100kΩ的高值阻值，这个电阻与发光氖管是 　 　联连接的；用它测家庭电路的火线时，氖管发光，这时通过人体的电流约为 　 　mA。

16．如图所示的电路中，闭合开关后电流方向是由 　 　（A/C）到B，闭合开关瞬间两灯 　 　（能/不能）同时发光。

17．如图所示开关闭合时，电灯L1和L2是 　   　，若电源电压为8V，电压表的示数是3V，则灯L1两端的电压为 　   　V，灯L2两端的电压为 　   　V．

18．如图是汽车油量表的工作原理图，其中的油量表是用 　   　表改装的，当油箱中的油面下降时，变阻器R1接入电路的阻值变 　   　，油量表的示数 　   　（选填变大、变小、不变），定值电阻R0在电路中的作用 　   　。

19．如图所示是某家用电子式电能表的表盘，若将某用电器单独接在该电能表上正常工作3min，电能表指示灯闪烁了32次。该用电器在上述时间内消耗的电能为 　     　kW•h，它的实际电功率是 　     　W。

20．如图甲所示为一自制握力计，电源电压U＝3.0V，电阻R0＝5Ω，电阻R1＝20Ω，电压表的量程为0～3V，虚线框内部分为握力测试端，B固定不动连接于轻弹簧一端，A端与金属片P相连并连接弹簧另一端，弹簧电阻不计，A、B与手接触处绝缘。

（1）电路设计：要使握力计能正常工作，下列电路连接正确的是 　 　。

A．点“1”与点“2”连接

 B．点“1”与点“3”连接

 C．点“2”与点“3”连接

（2）正确完成电路连接后，闭合开关S，改变施加在A、B两端握力大小，发现电压表示数始终不变且不为零，发生故障的原因可能是 　 　。

A．R0断路

B．R1短路

C．电压表短路

D．金属滑片P处断路

（3）刻度调试：当A、B端不受握力时，使金属滑片P处于R1的a端，此时电压表的示数为 　 　V。当A、B端所受握力为10N时，金属滑片P刚好指在R1上距离a端长度处，请计算回答“10N”应标在电压表 　 　V的位置上。

（4）若金属滑片P在a端时，弹簧恰好处于原长，弹簧所受压力和弹簧压缩量之间的变化关系如图乙所示，当电压表示数如图丙所示，此时对应的握力为 　 　N。

21．如图甲所示，把电阻R与灯L接在3V的电源上，电阻R与灯L的U﹣I图象如图乙所示，当S闭合时电路消耗的总功率为 　    　W，通电1min时，电流通过R做功为 　    　J。

22．简易电吹风简化电路如图所示，其主要技术参数如表，在家庭电路使用中：

（1）当吹冷风时，通过电动机的电流为 　    　A，若电动机电阻R1为10Ω，则40s内电流通过电动机产生的热量是 　    　J。

（2）当吹热风时，电热丝R2的电功率是 　    　W，电热丝R2的电阻值是 　    　Ω。

三、解答题（每图2分，每空1分，计算每小题6分，共46分）

23．如图所示，试在两个“〇”内选填“电压表”和“电流表”的符号，使开关S闭合时两灯组成并联电路。

24．如图所示的电路，定值电阻R1的阻值为20Ω，R2为滑动变阻器，当滑片移至最左端时，电流表的示数为0.3A，当滑片移至最右端时，电流表的示数为0.1A，求：

（1）电源电压；

（2）R2的最大阻值；

（3）当滑片处于滑动变阻器的中点时，电路的总功率。

25．亮亮设计了一个用电压表的示数变化反映环境温度变化的电路。其电路原理图如图所示，电源电压保持不变。电压表量程为0～3V，R0是定值电阻，阻值为150Ω，R1是热敏电阻，其电阻随环境温度变化的关系如图所示。闭合开关S后，当环境温度为20℃时，求：

（1）R1的阻值为多少？此时电压表的示数为1.5V，通过R0的电流为多少？

（2）电源电压为多少？

（3）电压表两端电压不能超过其最大测量值，则此电路所允许的最高环境温度是多少？

26．做“串联与并联电路中电流的关系”实验时，实验用的两个灯泡L1、L2上分别标有“2.5V”和“3.8V”字样，电源电压恒为2.5V。

（1）串联时，小明连接了如图甲所示的电路。

①刚接好最后一根导线，电流表的指针就发生了偏转，原因是 　       　。

②闭合开关，两灯均不发光。小明猜想是灯泡L1灯丝断了，就用一根导线的两端在灯泡L1两端接线柱处同时试触，若看到灯泡L2　       　，说明小明猜想正确。

③闭合开关S后，发现灯L2发光比L1亮。同学们对这一现象进行了分析，其中分析正确的是 　       　（填序号）。

A.L1灯丝断了

B.L1短路

C.L2更靠近正极，电流先流过灯L2，通过L2中的电流比L1的大

D.通过L1和L2中的电流相等，灯泡的规格不同导致亮度不同

（2）并联时，小明连接了如图乙所示的电路闭合开关前，小明检查发现电路连接有误，但只要改动一根导线即可。请你在要改动的这根导线上打“×”，并用笔画线代替导线，将图乙中的电路连接正确。

27．电流表测电流的实验中：

（1）连接电路时由于不知电流大小，电流表量程应首先选用 　 　（大/小）量程。

（2）若某同学连接的电路如图甲所示，则电流表测的是灯 　 　的电流。合上开关后如果电流表的示数如图乙所示，则通过该灯的电流是 　 　A。

（3）若合上开关后，灯均亮，电流表指针不发生偏转，那么可能的原因是 　 　。

A．电流表内部短路

 B．开关处接触不良

C．开关短路

D．电源供电不足

28．在“探究电流与电阻的关系”实验中，现有器材如下：电源（电压恒定但未知）四个定值电阻R1（5Ω）、R2（10Ω）、R3（15Ω）、R4（20Ω），标有“XΩ1A”的滑动变阻器（阻值模糊不清）。电压表（可用量程：0～3V、0～15V），电流表（可用量程：0～0.6A），导线、开关。

（1）设计并正确连接如图甲所示的电路，把定值电阻R1接入图甲中的A、B两点之间，将滑动变阻器的滑片移到最 　 　端，闭合开关，移动变阻器的滑片，使电压表的示数为2V，电流表的示数应为 　 　A。

（2）分别用定值电阻R2、R3、R4依次替换R1，重复（1）的实验步骤。根据所测得的四次实验数据绘制出I﹣R图象，如图乙所示，由图象可得出的结论是：　 　。

（3）当使用定值电阻R4进行实验时，刚一闭合开关，就发现电压表的示数恰好为2V．为了用以上四个定值电阻完成实验并确保电路安全，应控制A、B两点之间的电压在 　 　范围内。

（4）使用定值电阻R1和R4进行试验过程中，读取数据时，滑动变阻器消耗的电功率之比为 　 　。

29．小明用如图甲所示的电路测量未知电阻R1的阻值。

（1）正确连接电路，闭合开关前，他发现电压表指针指在零刻度线左侧，他接下来的操作应该是 　                　；

（2）某次实验中，移动滑片使电压表示数为2.0V，此时电流表的指针位置如图乙所示，则电流表的示数为 　                　，本次测得R1的阻值为 　                　Ω；

（3）现有另一个未知电阻R2（阻值约为400Ω），若仅将图甲中的R1替换为R2，其它器材和电路连接不变则不能测出R2的阻值，其原因是实验中 　                　表无法准确读数。

30．（1）如图1是研究“短路引起熔丝熔断”的实验，电路熔断器中的熔丝应该选用熔点 　 　的材料做成，增加一根导线，并将导线接在 　 　两点间闭合开关，造成短路，可引起熔丝熔断。除短路之外，　 　也会引起熔丝熔断。

（2）如图2甲所示，大功率家用电器要使用三孔插座，用于接地的导线应该接在插座的孔 　 　（选填三个孔的代号）。小朋同学想在家里安装一盏照明灯，图2乙所示是他设计的电路。图中虚线框1和2应连入开关和电灯，则开关应装在 　 　方框中。安装完毕后，闭合开关，电灯不亮，用测电笔分别测试a、b、c三点时，测电笔的氖管都发光，则电路的故障为 　 　。

31．在一次测量小灯泡额定电功率的实验中，小明同学可使用的实验器材有：

A．额定电压为3V的小灯泡一只

B．电流表一只（量程0～0.6A）或（量程0～3A）

C．电压表一只（量程0～3V）或（量程0～15V）；

D．滑动变阻器（0～20Ω，0.5A）；

E．滑动变阻器（0～100Ω，1A）；

F．电源（U＝12V，恒定）；

G．开关一个，导线若干。

为比较精确地测定小灯泡的额定电功率，必须使两表的读数不小于其量程的三分之一。小明同学发现电压表0～3V的量程坏了，他认为用大量程指针偏转角度太小，不能精确完成测定。小聪同学想了一下，利用现有器材重新设计了电路，使两个电表的读数超过其量程的二分之一，精确地完成了实验。

（1）请在图1的虚框内补全小聪同学设计的电路图。

（2）根据要求，小聪同学选用的滑动变阻器是 　 　（填字母序号）。

（3）小明和小聪按照设计好的电路图连接好电路开始实验，精确测量了电流、电压值，并绘制了如图2所示的I﹣U图，根据该图小聪算出小灯泡额定功率为 　 　W，之后小明又查看的小灯泡的铭牌上标有“3V 0.38A”，与测量值有差别，可能是灯丝偏 　 　。

（4）滑动变阻器采用粗细均匀的电阻丝绕成线圈制成，其接入电阻与线圈长度成正比。若电流表示数在0.2A～0.4A之间变化时，滑动变阻器滑片移动的距离恰好为6.5cm。根据信息可知：此滑动变阻器电阻丝线圈总长度为 　 　cm。

32．请在图中画出定值电阻的阻值随电流变化的图像。

33．请用笔画线代替导线在题图中连接家庭电路，要求开关控制螺口灯泡，三孔插座直接接入电路。
