一、单选题

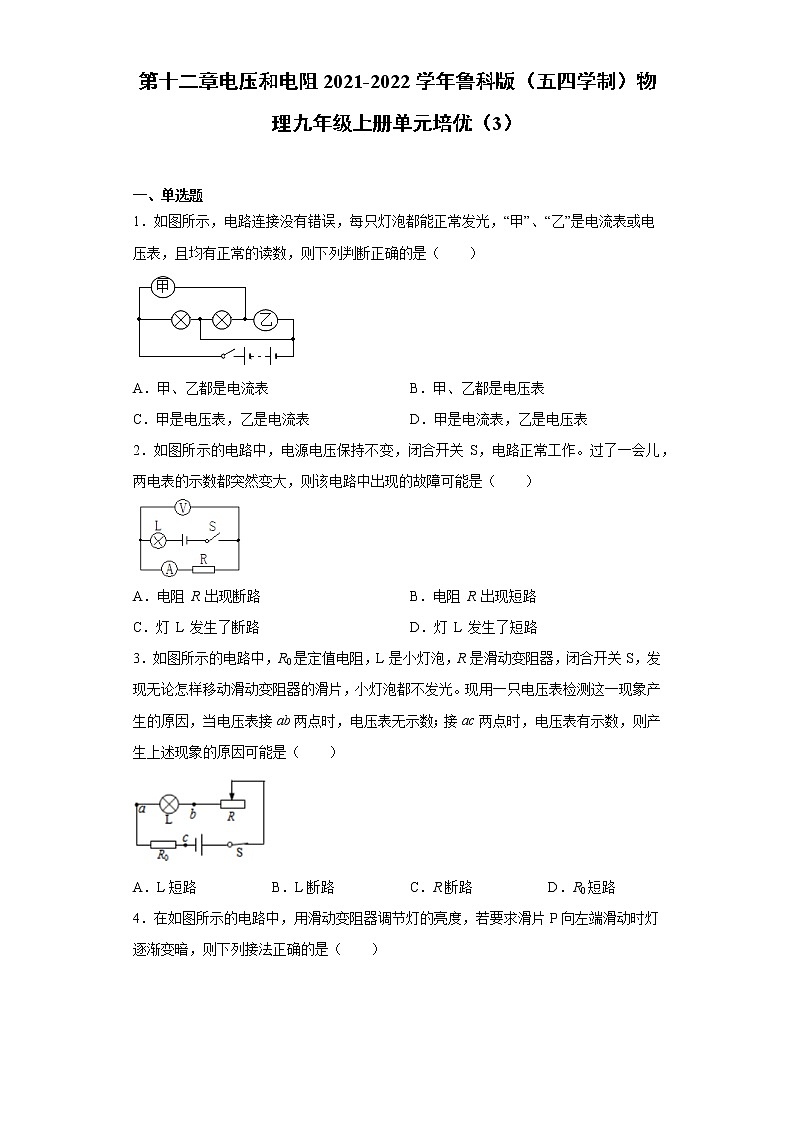

1．如图所示，电路连接没有错误，每只灯泡都能正常发光，“甲”、“乙”是电流表或电压表，且均有正常的读数，则下列判断正确的是（ ）
A．甲、乙都是电流表B．甲、乙都是电压表
C．甲是电压表，乙是电流表D．甲是电流表，乙是电压表
2．如图所示的电路中，电源电压保持不变，闭合开关 S，电路正常工作。过了一会儿，两电表的示数都突然变大，则该电路中出现的故障可能是（ ）
A．电阻 R 出现断路B．电阻 R 出现短路
C．灯 L 发生了断路D．灯 L 发生了短路
3．如图所示的电路中，R0是定值电阻，L是小灯泡，R是滑动变阻器，闭合开关S，发现无论怎样移动滑动变阻器的滑片，小灯泡都不发光。现用一只电压表检测这一现象产生的原因，当电压表接ab两点时，电压表无示数；接ac两点时，电压表有示数，则产生上述现象的原因可能是（ ）
A．L短路B．L断路C．R断路D．R0短路
4．在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向左端滑动时灯逐渐变暗，则下列接法正确的是（ ）
A．接，接B．接，接
C．接，接D．接，接

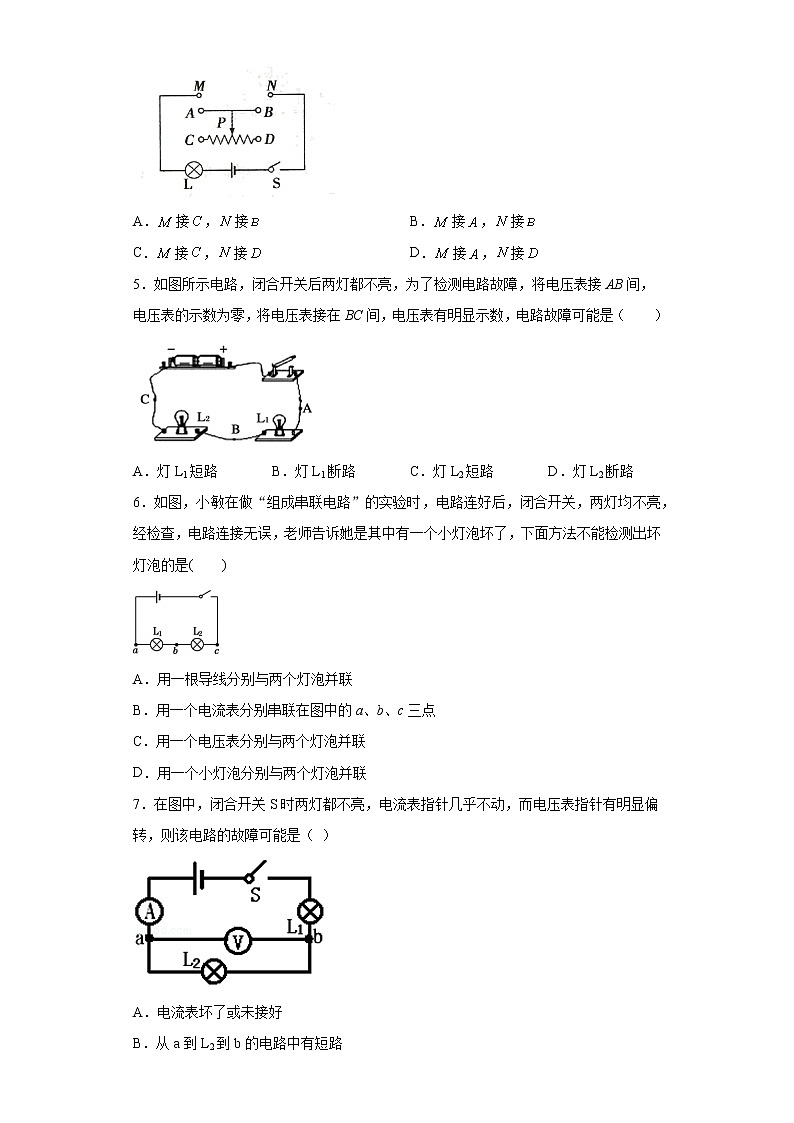

5．如图所示电路，闭合开关后两灯都不亮，为了检测电路故障，将电压表接AB间，电压表的示数为零，将电压表接在BC间，电压表有明显示数，电路故障可能是（ ）
A．灯L1短路B．灯L1断路C．灯L2短路D．灯L2断路
6．如图，小敏在做“组成串联电路”的实验时，电路连好后，闭合开关，两灯均不亮，经检查，电路连接无误，老师告诉她是其中有一个小灯泡坏了，下面方法不能检测出坏灯泡的是( )
A．用一根导线分别与两个灯泡并联
B．用一个电流表分别串联在图中的a、b、c三点
C．用一个电压表分别与两个灯泡并联
D．用一个小灯泡分别与两个灯泡并联
7．在图中，闭合开关S时两灯都不亮，电流表指针几乎不动，而电压表指针有明显偏转，则该电路的故障可能是（ ）
A．电流表坏了或未接好
B．从a到L2到b的电路中有短路
C．电流表、两个灯泡都坏了
D．L2灯丝断了或灯座未接好

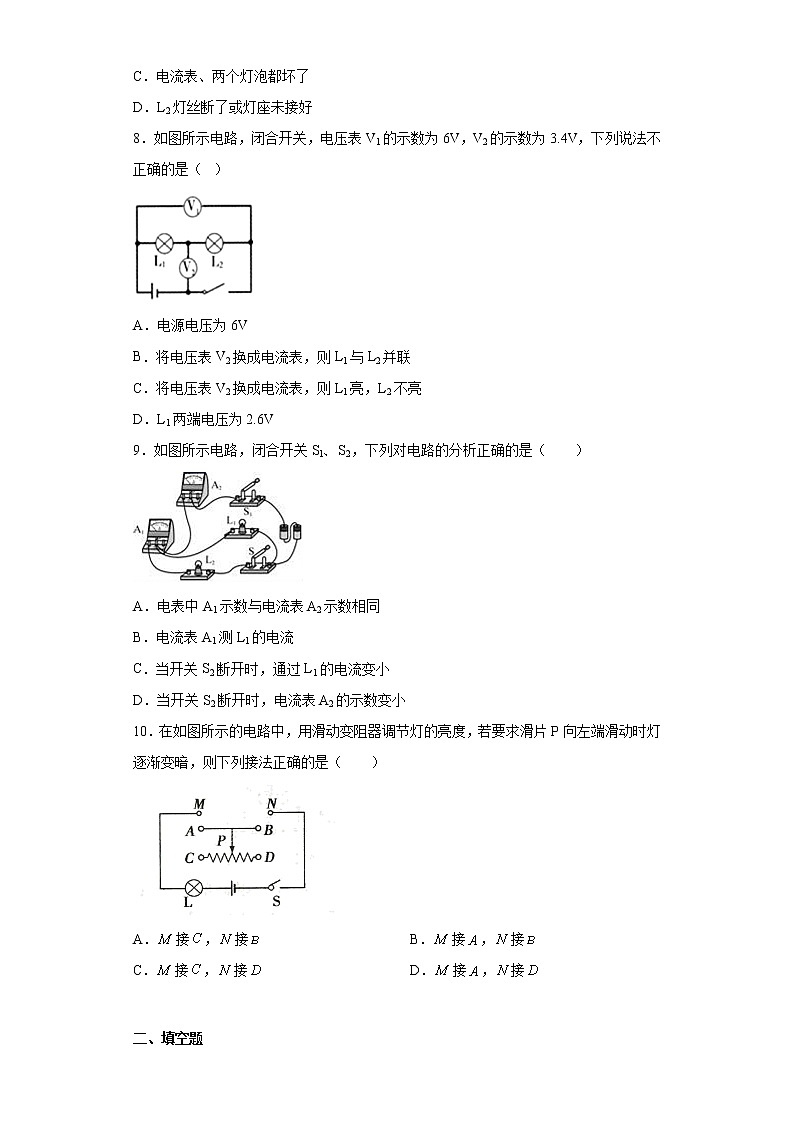

8．如图所示电路，闭合开关，电压表V1的示数为6V，V2的示数为3.4V，下列说法不正确的是（ ）
A．电源电压为6V
B．将电压表V2换成电流表，则L1与L2并联
C．将电压表V2换成电流表，则L1亮，L2不亮
D．L1两端电压为2.6V
9．如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是（ ）
A．电表中A1示数与电流表A2示数相同
B．电流表A1测L1的电流
C．当开关S2断开时，通过L1的电流变小
D．当开关S2断开时，电流表A2的示数变小
10．在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向左端滑动时灯逐渐变暗，则下列接法正确的是（ ）
A．接，接B．接，接
C．接，接D．接，接
二、填空题
11．（a）所示的电路中，当闭合开关后，两只电压表的指针偏转均如图(b)所示，则电阻R1两端的电压为______V,R2两端的电压为______V．
12．如图所示的电路中，电源电压U=6 V恒定不变，R1=10 Ω，R2=20 Ω，开关闭合后，电压表的示数为_____V，若 R1、R2并联后仍接在该电源两端，则通过R1、R2的电流之比I1∶I2=_____。
13．如图所示， 闭合开关， 电压表V1的示数是6V， 电压表V2的示数是 5V 电源电压为 10V， 则 Ll 两端的电压是_______________V．断开开关时，电压表V1的示数_________________电压表V2的示数（选填“ > "、“ < "或“=”）
14．导体两端电压为12V时，通过它的电流是0.6A，如果导体两端电压增大到36V，则导体的电阻为_____Ω。
15．如图所示，要使L1和L2串联，应只闭合开关________，电压表测的是_____________________ ；要使L1和L2并联，应闭合开关________，电流表测的是________ ，电压表测的是___________________的电压．
16．在图所示的电路中，电源电压为U0，电阻R1、R2的阻值均为R0。现电路中存在一处故障，且故障只发生在电阻R1、R2上。
①开关S断开时，电压表V的示数可能为 ___________ 。
②开关S闭合后，若电压表示数为U0，请写出电流表A的示数及相对应的故障。 ___________
17．如图所示，R为一个滑动变阻器，其阻值范围是0~50Ω，若电压表的示数为1.5V，电流表的示数为0.75A，R3=1Ω，电源电压U=12V，则R2=___Ω，如果电压表的量程为0~3V，电流表的量程为0~3A，为了保证两表的安全，滑动变阻器连入电路的电阻值最少不能小于________Ω．
18．如图所示的电路中，电源电压保持不变，不考虑温度对灯丝电阻的影响。当闭合开关S1，断开S2、S3时，电压表V1的示数为2.8V，电压表V2、V3的指针偏转的程度相同，此时电压表V2测量的是___________两端的电压。当闭合开关S1、S2、S3时，电流表A1、A2、A3的示数均不相同，断开所有开关，若将电路中其中某两个灯泡的位置互换后，再同时闭合三个开关，发现与之前相比，电流表A1、A2、A3的示数都没有发生改变，则电源电压为___________V。将电压表V2更换为电流表A4，当闭合开关S1，断开S2、S3时，电压表V1的示数为1.7V，则此时电压表V3的示数为___________V。（整个过程电路均无故障）
参考答案
1．D
2．D
3．A
4．D
5．D
6．B
7．D
8．B
9．D
10．B
11．6 1.5
12．4 2∶1
13．1 =
14．20
15．S2 L1、L2两端的总电压 S1、S3 干路电流 L1(或L2或电源)两端
16．零或U0 电流表A的示数为零，电阻R1断路；电流表A的示数为，电阻R2短路
17．2 5
18．L2 8.4 6.7
