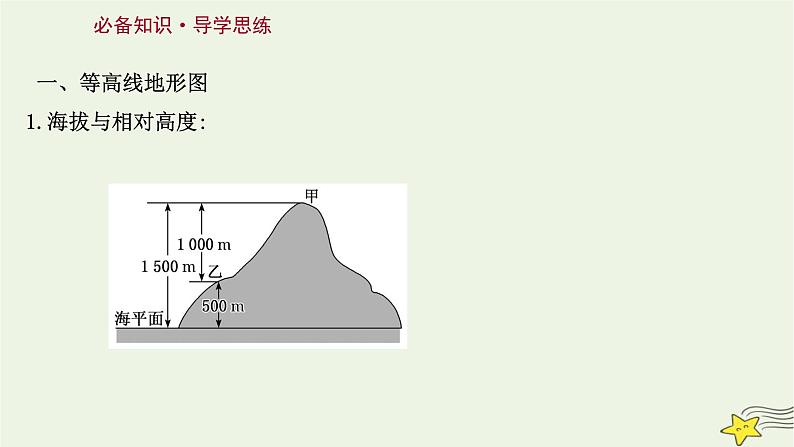

一、等高线地形图1.海拔与相对高度:

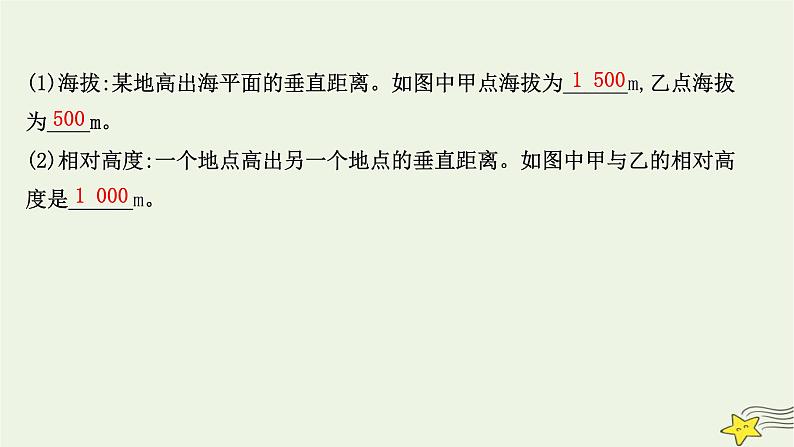

(1)海拔:某地高出海平面的垂直距离。如图中甲点海拔为______m,乙点海拔为____m。 (2)相对高度:一个地点高出另一个地点的垂直距离。如图中甲与乙的相对高度是______m。

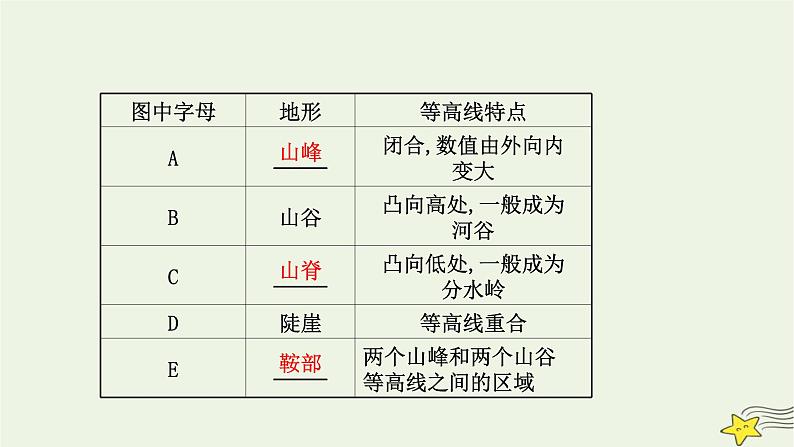

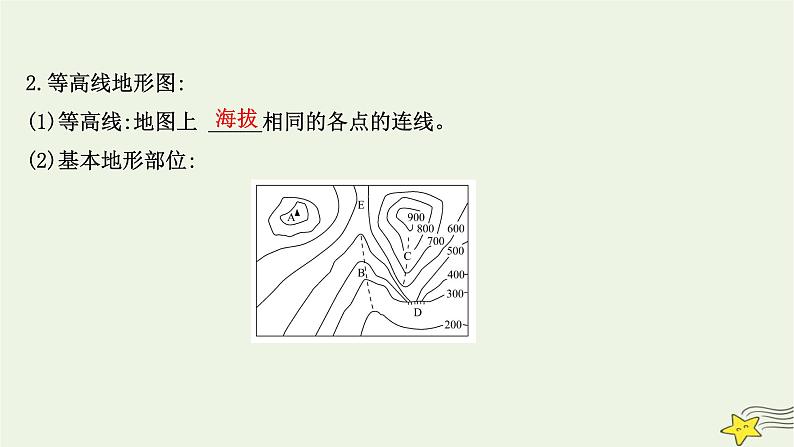

2.等高线地形图:(1)等高线:地图上 _____相同的各点的连线。(2)基本地形部位:

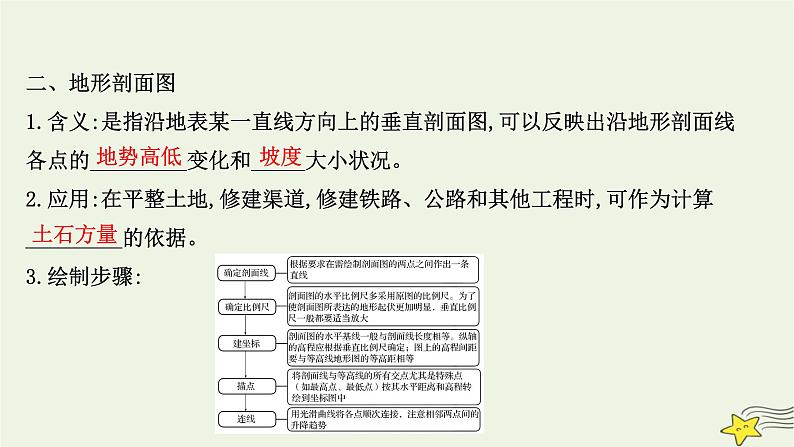

二、地形剖面图1.含义:是指沿地表某一直线方向上的垂直剖面图,可以反映出沿地形剖面线各点的_________变化和_____大小状况。2.应用:在平整土地,修建渠道,修建铁路、公路和其他工程时,可作为计算_________的依据。3.绘制步骤:

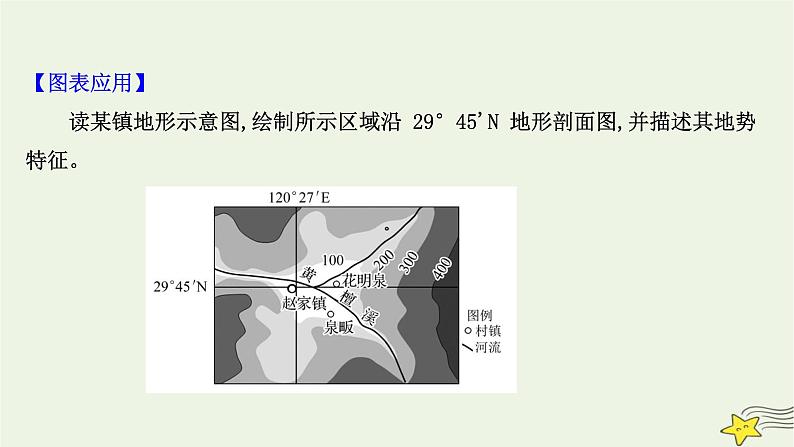

【图表应用】　　读某镇地形示意图,绘制所示区域沿 29°45'N 地形剖面图,并描述其地势特征。
提示:确定:1.横坐标的距离;2.起点、终点、最低点的海拔。地势特征:四周高、中间低,东部最高。
基础考点1　等高线地形图的判读与计算【研析考题】【例题】等高线地形图的判读　(2020·山东等级考)2020年5月27日上午11点整,中国珠峰高程测量登山队将五星红旗插上世界最高峰峰顶,实现了四十五年后我国测绘队员的再次登顶。从位于5 200 m的大本营向上,队员们要经过甲、乙、丙、丁四个营地(如图),其中一个营地由于空气流通不畅,容易引起高原反应,被称为“魔鬼营地”,图中“魔鬼营地”是(　　)
A.甲B.乙C.丙D.丁
【解析】选A。根据材料信息判断“魔鬼营地”的形成是“由于空气流通不畅,容易引起高原反应”。据图,结合分层设色地形图分析,甲、乙、丙、丁四地中,甲地位于谷地中,会造成空气流通不畅,形成“魔鬼营地”。乙地海拔较东西两侧要高,丙地、丁地位于山脊处,乙、丙、丁三地空气流动畅通。
【关联知识】关联1　等高线地形图中常见计算　(1)计算两地间的相对高度。从等高线图上读出任意两点的海拔高度,就可以计算这两点的相对高度: =H高-H低。
(2)估算陡崖的高度。①陡崖的相对高度:ΔH的取值范围是:(n-1)d≤ΔH<(n+1)d。②陡崖的绝对高度:a.陡崖崖顶的绝对高度:H大≤H顶(3)局部范围闭合等高线的判读。可依据“大于大值,小于小值”规律来判断。例:如果闭合等高线海拔与两侧等高线中的较低海拔相等,则闭合区域内的海拔低于较低海拔,此地可能为小盆地,如图中A区域海拔低于400米,为小盆地;如果闭合等高线海拔与两侧等高线中的较高海拔相等,则闭合区域内的海拔高于较高海拔,此地可能为小山丘,如图中B区域海拔高于600米,为小山丘。
关联2　等高线地形图与河流
【对点训练】　(2021·武汉模拟)下图中①②③④表示大别山区位于湖北某地的山脊或山谷,点a、b、c对应的海拔分别为900米、600米、300米。据此完成1、2题。
1.①②③④中可能发育河流的是(　　)A.①②B.②④C.①③D.①④2.对图中P点自然地理环境叙述正确的是(　　)A.坡面径流自东北流向西南B.位于阴坡C.植被类型为温带落叶阔叶林D.坡度最大
【解析】1选B,2选A。第1题,读图分析,图中可将海拔高度相同的点用平滑的曲线连接,从而可以得到该区域的等高线图;再观察可知,①③处等高线向低处凸出,应为山脊;②④等高线向高处凸出,应为山谷;河流只可能发育在山谷中。第2题,结合作出的等高线图分析,P处的坡面径流沿垂直于等高线的方向从高处流向低处,再结合指向标判断,应为东北流向西南;P点的坡面朝向西南,为阳坡;该地位于湖北大别山区,属于亚热带季风气候,植被类型为亚热带常绿阔叶林;P处等高线不是最密集的,坡度不是最大。
【加固训练】　　　 (2020·衡水模拟)如图是某区域等高线示意图(单位:m),根据图示信息完成1、2题。
1.山顶a的海拔和陡崖的相对高度组合正确的是(　　)A.990 m、301 m 　　　　B.950 m、201 mC.850 m、299 m 　　　　D.799 m、501 m2.下列说法正确的是(　　)A.河流先向南流,再向西南流B.两山顶的相对高度可能为169 mC.陡崖处可观赏到瀑布景观D.b地可见“V”形峡谷,c地可见三角洲
【解析】1选A,2选B。第1题,根据等高线数值可以看出等高距为100 m,根据等高线的递变规律,a山峰外圈的等高线数值为900,a的高度是900～1 000 m。陡崖处有4条等高线重合,根据陡崖相对高度计算公式(n-1)×d≤ΔH<(n+1)×d可计算出陡崖的相对高度是300～500 m。第2题,水向低处流,结合图中的指向标判断,河流先向西南流,再向正西流,A项错误。结合前面分析,两山顶的相对高度是70～170 m,可能为169 m。陡崖处没有河流,不能观赏到瀑布景观。b地流经山地,可见“V”形峡谷,c地位于山麓,可见河流冲积扇。
基础考点2　地形剖面图的绘制与判读　【研析考题】【例题】 地形剖面图的判读　　(经典高考题)某中学地理小组对下图所示区域进行考察。在同学们绘制的地形剖面图中,依据图中甲、乙两处连线绘制的是(　　)
【解析】选C。从图中可以看出,甲位于小山顶上,依次经过了一个山谷的上游、一个山脊和一个低地,低地中又出现了一个高于300米的高地,然后在一个山脊的坡上到达乙地,全程最低处海拔200米,对照选项中四个图的剖面线起伏状况,可判断出C项正确。
【关联原理】关联1　地形剖面图中剖面线的判定方法　　对于已绘出的剖面图,如何确定在原等高线地形图上是沿哪条剖面线绘制的。主要抓住以下“三看”:
关联2　通视问题的分析方法 　　　通视问题可通过作地形剖面图来解决。如果过已知两点作的地形剖面图无障碍物(如山地或山脊)阻挡,则两地可互相通视。常见的有以下两种情况:(1)根据坡度陡缓情况。注意“凹形坡”与“凸形坡”的不同。从山顶向四周,等高线先密后疏,为“凹形坡”,可通视;等高线先疏后密,为“凸形坡”,“凸形坡”容易挡住人们的视线。(如图1)
(2)是否穿越沟谷。如果穿越沟谷,由于后半部分地势会升高,即使地势再降低,也会因为地形阻挡而无法看到。(如图2)
关联3　地形剖面图的绘制步骤
【对点训练】　　(2020·南京模拟)下图为某山峰周围情况示意图,假若积雪边缘气温为0 ℃。读图,完成1、2题。
1.此时,c点的气温大约为(　　)A.0.6 ℃B.1.8 ℃C.2.5 ℃D.4.6 ℃2.沿图中ab剖面线所绘制的地形剖面图是(　　)
【解析】1选B,2选D。第1题,读图,图示等高距是100米,积雪边缘相当于是等高线,海拔大约是2 500米。c点与积雪边缘高差约300米,海拔每上升100米,气温下降0.6℃。若积雪边缘气温为0℃,此时,c点的气温大约为1.8℃。第2题,根据图例,ab剖面线穿过2 300米等高线后,穿过一湖泊,剖面线应向下凹。可以判断图A、图B错。在2 500米以上穿过山顶,只有一个山顶。
综合考点3　等高线地形图与生产实践【研析考题】【例题】等高线地形图中农业区位的选择　梯田是因地制宜发展农业生产的典范。图1是“四种不同类型梯田的剖面示意图”,图2是“某地等高线地形图”。读图回答(1)、(2)题。
(1)图2中甲区地形适合修筑的梯田类型是(　　)A.水平梯田B.坡式梯田C.隔坡梯田D.反坡梯田(2)在黄土高原缓坡上修筑反坡梯田的优点是(　　)A.保水保土效果更好B.修筑难度小C.利于机械化耕作D.便于灌溉施肥
【解析】(1)选C,(2)选A。第(1)题,由图2可以明显看出,甲区地形是坡上陡平相间,故其适合修筑的梯田类型应是隔坡梯田。第(2)题,黄土高原水土流失严重,缓坡上修筑反坡梯田能够进一步减缓水流速度,增强水土保持效果。
【关联知识】关联1　等高线地形图与生产实践(1)选点。
关联2　等高线地形图与气候
【对点训练】　　“地坑院”是黄土高原上的特色民居。2017年2月,《航拍中国》以空中视角立体化展示了这个“地平线下古村落,民居史上活化石”的全貌。图甲为“某地坑院村落景观图”,图乙为“某黄土塬地形示意图”。读图回答1、2题。
1.图乙中,适合建造地坑院村落的是(　　)A.甲B.乙C.丙D.丁2.作为“民居史上活化石”的地坑院,今后应(　　)A.有选择地作为旅游资源开发B.对各处地坑院完整保护C.对废弃的地坑院大力修复D.加速地坑院的推广建造
【解析】1选D,2选A。第1题,从图甲中地坑院的景观图可知其建在地势平坦的地区,图乙中丁地等高线稀疏,地势平坦符合要求,甲、乙、丙地等高线密集,地形坡度较大不适合修建。第2题,作为“民居史上活化石”,进行开发时,应有选择地开发,而不是不开发或大规模开发,以免破坏当地的生态环境或使得“活化石”得不到保护。
　　5月初,几位“驴友”到我国东南部某山区旅游。下图为该山区地形示意图,图中①～⑥处为露营和观景的备选地点。读图回答3、4题。
3.最适宜作为露营地的是(　　)A.①B.②C.③D.④4.最适宜观日出的地点是(　　)A.③B.④C.⑤D.⑥
【解析】3选B,4选D。第3题,本题可逐项分析,如下所示:
第4题,根据指向标可以判断,图示右下方位为东方。观日出要尽量选择在无障碍的地区,③地位于陡崖下部,其东侧有山脊阻挡;④位于山顶西侧,受山顶阻挡;⑤东侧有最高山峰阻挡;⑥位于山峰东侧,东部视野开阔,利于观日出。
新动向·新情境·新预测
【命题新素材】济南某中学地理兴趣小组,利用假期到我国华北地区进行野外考察,如图为该地区等高线地形图,图中AB为某同学拟画的地形剖面线。读图回答下列问题。
【关键词句】等高线地形图【命题导向】等高线地形图的判读、等高线地形图在生产生活中的应用、地形剖面图的绘制。
【高考新命题】【命题示例】(1)该地理兴趣小组在该区域进行野外考察,发现①地的植被比②地的要茂密高大,其原因可能是什么?(2)该地理兴趣小组计划晚上在③地露营。请你分析是否合理,并说明理由。
给材料 我命题——学以致用【我的命题】(3)(选择题或综合题)                               答案:(1)①地位于阳坡,太阳辐射强,光照充足;①地位于迎风坡,降水多;①地地势较为平坦,土层深厚,土壤相对肥沃。(2)不合理。③地位于山谷出口处,易出现滑坡、泥石流等地质灾害;暴雨时容易发生山洪等水文灾害。(3)
【命题母材料】野外露营如何选择营地野外露营开始越来越流行,工作之余,大家都喜欢到野外搭个帐篷欣赏风景,呼吸新鲜空气。野外露营能否睡得舒服安心,选择营地很关键。下面的露营技巧可以让你在野外露营时少走很多弯路。野外露营需要找到一个理想的营地,那么这个营地要建在哪里才合适呢?除非别无选择,我们应该避免在这些位置搭建营地。
1.溪流和河边。这些位置容易因上游山洪导致水位突然涨高。在溪流和河边搭建帐篷时,应当远离水源。观察水流两岸的植被被水冲刷的痕迹和两岸的浮木或者垃圾的地方。这些地方可以很好地反映最高水位的情况。搭建帐篷时尽量远离最高水位。2.避免在盆地扎营。有时候刚好四面是小山包,中间一个盆地。这种地方容易起雾,潮湿。当然,安全是没问题的。舒适性相对差一些,装备也容易受潮,毕竟湿气太大。
3. 山顶是个不错的野外露营营地。山顶容易观测云海和日出。没有雾气的干扰,可以保持足够的干爽。唯一不足的就是风太大。如果在山顶扎营,记得绑防风绳。在山顶扎营,应该看看周边是否有树被雷劈过。应当尽量远离那些长得高的树木。4.避免离马路过近。有时候出去旅行,找不到合适的营地,只能选择在马路边露营。这时候要避免离公路过近,避免过往车辆意外冲出,可以选择离公路远一些的绿化带或者服务区。
