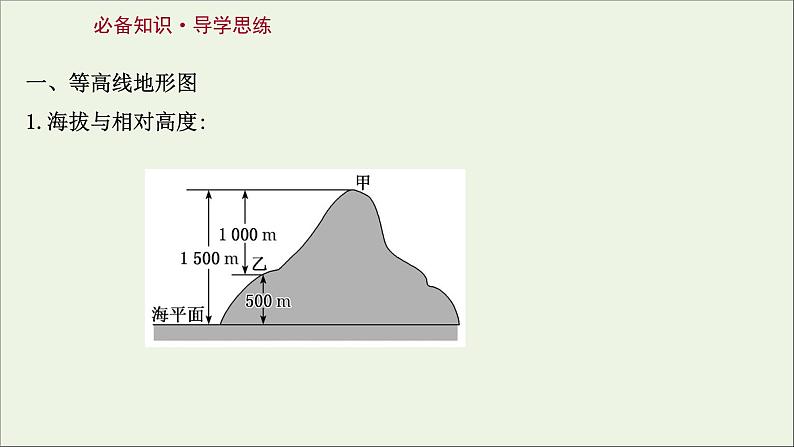

一、等高线地形图1.海拔与相对高度:
(1)海拔:某地高出海平面的垂直距离。如图中甲点海拔为______m,乙点海拔为____ m。 (2)相对高度:一个地点高出另一个地点的垂直距离。如图中甲与乙的相对高度是______m。

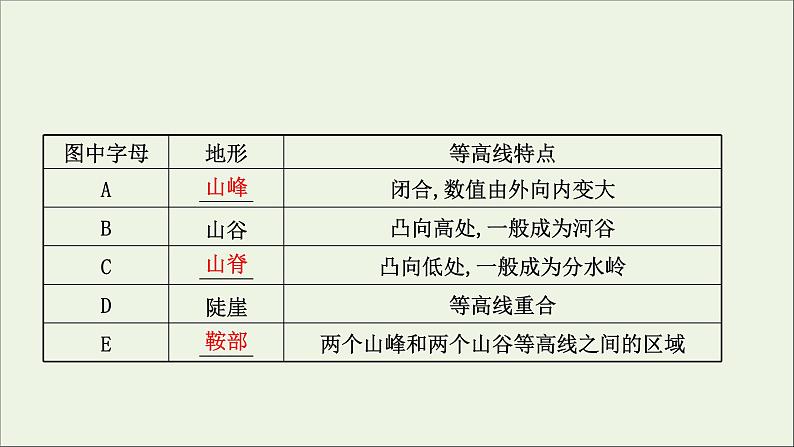

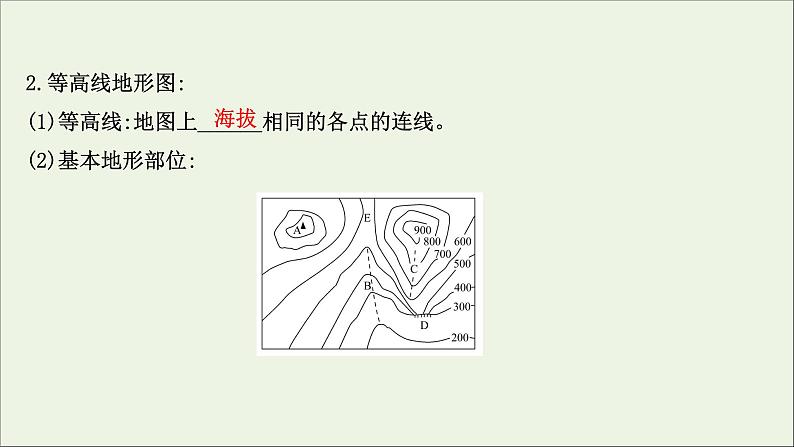

2.等高线地形图:(1)等高线:地图上______相同的各点的连线。(2)基本地形部位:

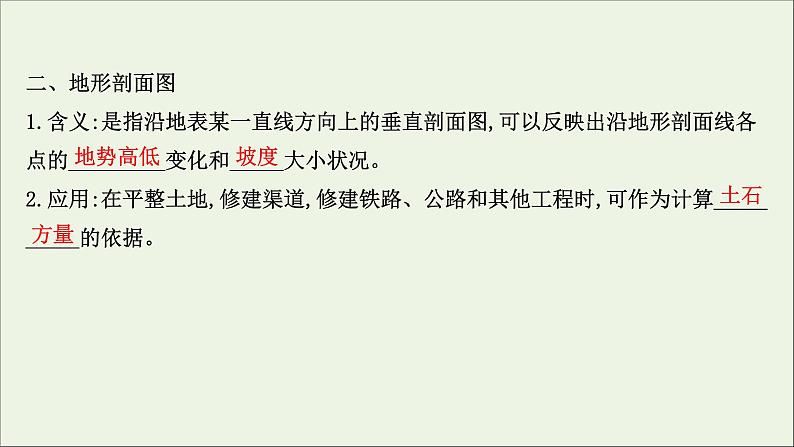

二、地形剖面图1.含义:是指沿地表某一直线方向上的垂直剖面图,可以反映出沿地形剖面线各点的_________变化和_____大小状况。2.应用:在平整土地,修建渠道,修建铁路、公路和其他工程时,可作为计算__________的依据。
【图表应用】　　读某镇地形示意图,绘制所示区域沿 29°45'N 地形剖面图,并描述其地势特征。

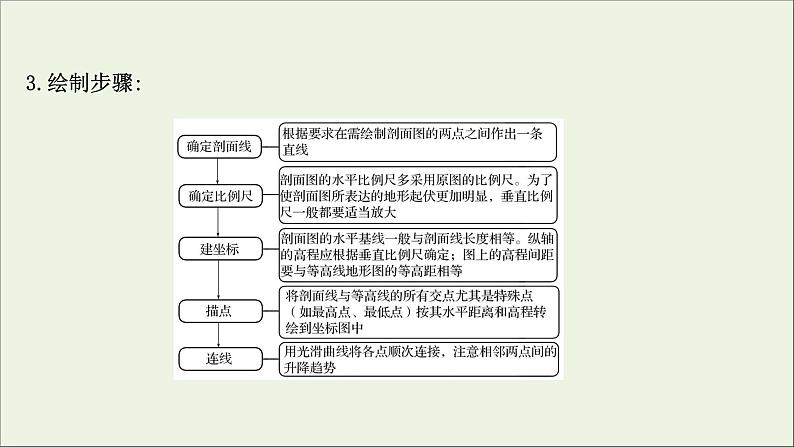

提示:确定:1.横坐标的距离;2.起点、终点、最低点的海拔。地势特征:四周高、中间低,东部最高。
基础考点1　等高线地形图的判读与计算【研析考题】例题 等高线地形图的判读　(2020·山东等级考)2020年5月27日上午11点整,中国珠峰高程测量登山队将五星红旗插上世界最高峰峰顶,实现了四十五年后我国测绘队员的再次登顶。从位于5 200 m的大本营向上,队员们要经过甲、乙、丙、丁四个营地(如图),其中一个营地由于空气流通不畅,容易引起高原反应,被称为“魔鬼营地”,图中“魔鬼营地”是(　　)
A.甲B.乙C.丙D.丁
【解析】选A。根据材料信息判断“魔鬼营地”的形成是“由于空气流通不畅,容易引起高原反应”。据图,结合分层设色地形图分析,甲、乙、丙、丁四地中,甲地位于谷地中,会造成空气流通不畅,形成“魔鬼营地”。乙地海拔较东西两侧要高,丙地、丁地位于山脊处,乙、丙、丁三地空气流动畅通。
【关联知识】关联1　等高线地形图中常见计算(1)计算两地间的相对高度。从等高线图上读出任意两点的海拔高度,就可以计算这两点的相对高度: H相对=H高-H低。
(2)估算陡崖的高度。①陡崖的相对高度:ΔH的取值范围是:(n-1)d≤ΔH
