物理九年级上册第十二章 电压和电阻综合与测试同步练习题

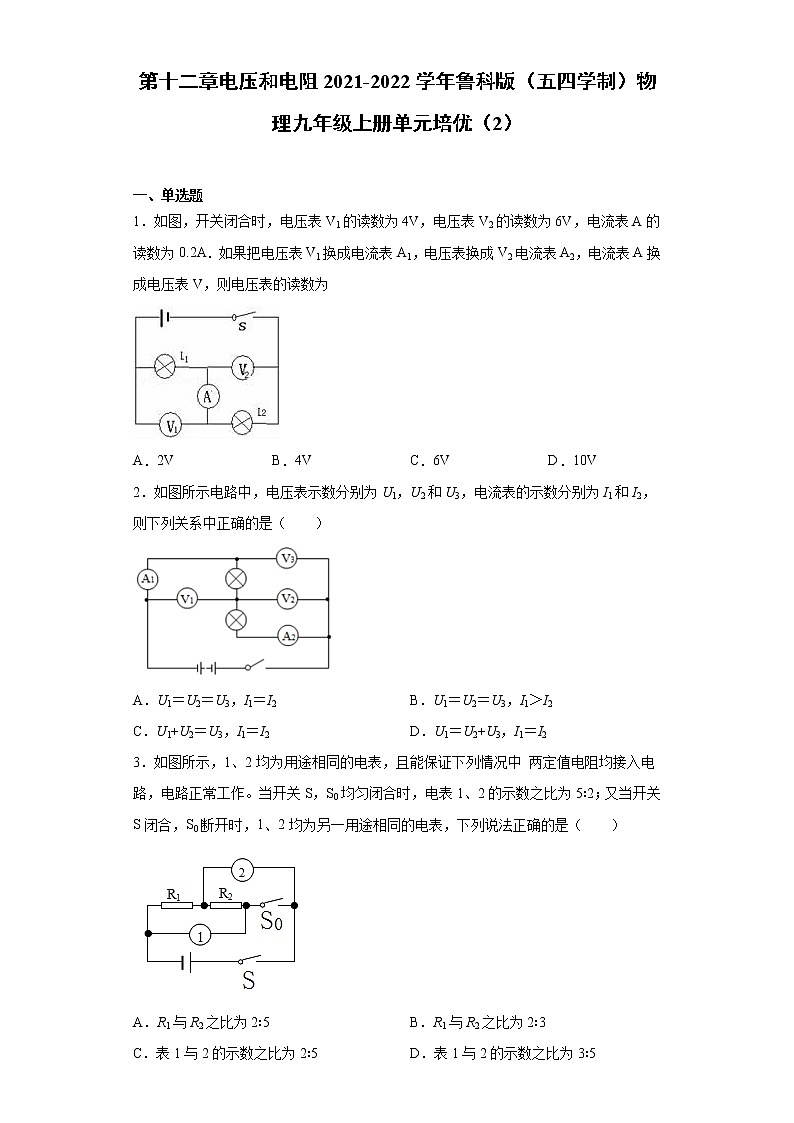

第十二章电压和电阻2021-2022学年鲁科版（五四学制）物理九年级上册单元培优（2）

一、单选题

1．如图，开关闭合时，电压表V1的读数为4V，电压表V2的读数为6V，电流表A的读数为0.2A．如果把电压表V1换成电流表A1，电压表换成V2电流表A2，电流表A换成电压表V，则电压表的读数为

A．2V B．4V C．6V D．10V

2．如图所示电路中，电压表示数分别为U1，U2和U3，电流表的示数分别为I1和I2，则下列关系中正确的是（　　）

A．U1＝U2＝U3，I1＝I2 B．U1＝U2＝U3，I1＞I2

C．U1+U2＝U3，I1＝I2 D．U1＝U2+U3，I1＝I2

3．如图所示，1、2均为用途相同的电表，且能保证下列情况中 两定值电阻均接入电路，电路正常工作。当开关S，S0均匀闭合时，电表1、2的示数之比为5∶2；又当开关S闭合，S0断开时，1、2均为另一用途相同的电表，下列说法正确的是（　　）

A．R1与R2之比为2∶5 B．R1与R2之比为2∶3

C．表1与2的示数之比为2∶5 D．表1与2的示数之比为3∶5

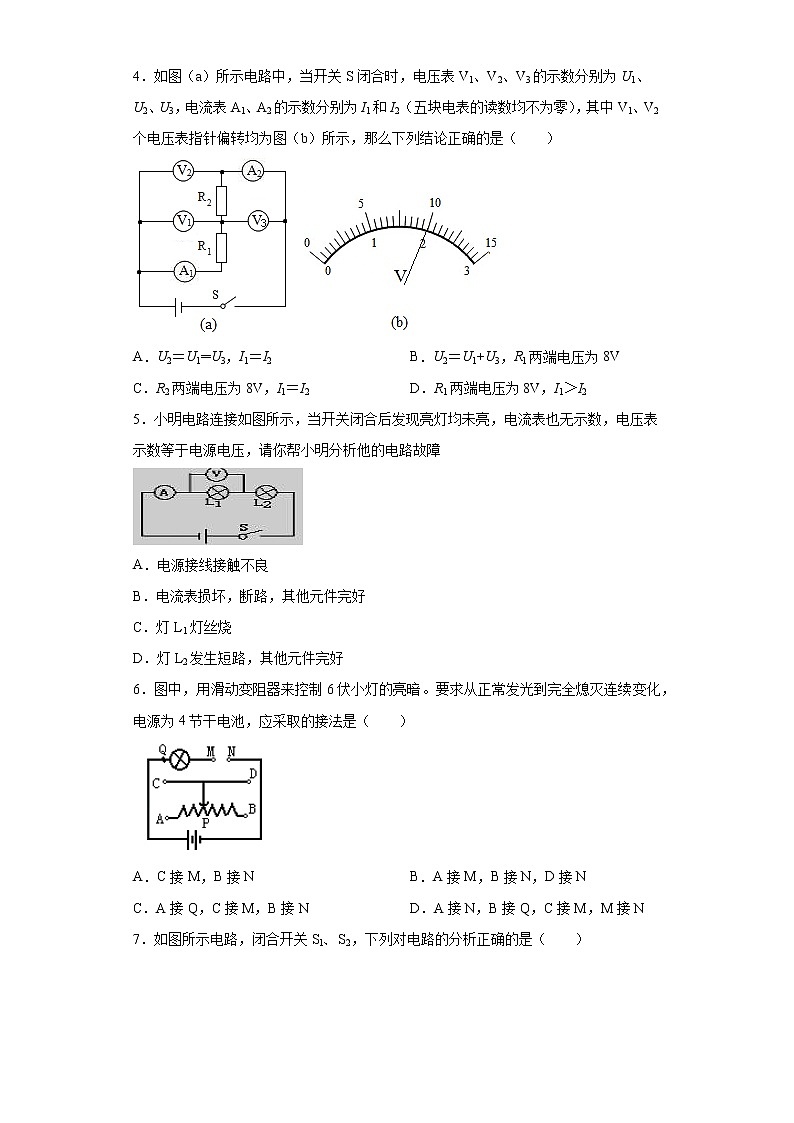

4．如图（a）所示电路中，当开关S闭合时，电压表V1、V2、V3的示数分别为U1、U2、U3，电流表A1、A2的示数分别为I1和I2（五块电表的读数均不为零），其中V1、V2个电压表指针偏转均为图（b）所示，那么下列结论正确的是（　　）

A．U2＝U1═U3，I1＝I2 B．U2＝U1+U3，R1两端电压为8V

C．R2两端电压为8V，I1＝I2 D．R1两端电压为8V，I1＞I2

5．小明电路连接如图所示，当开关闭合后发现亮灯均未亮，电流表也无示数，电压表示数等于电源电压，请你帮小明分析他的电路故障

A．电源接线接触不良

B．电流表损坏，断路，其他元件完好

C．灯L1灯丝烧

D．灯L2发生短路，其他元件完好

6．图中，用滑动变阻器来控制6伏小灯的亮暗。要求从正常发光到完全熄灭连续变化，电源为4节干电池，应采取的接法是（　　）

A．C接M，B接N B．A接M，B接N，D接N

C．A接Q，C接M，B接N D．A接N，B接Q，C接M，M接N

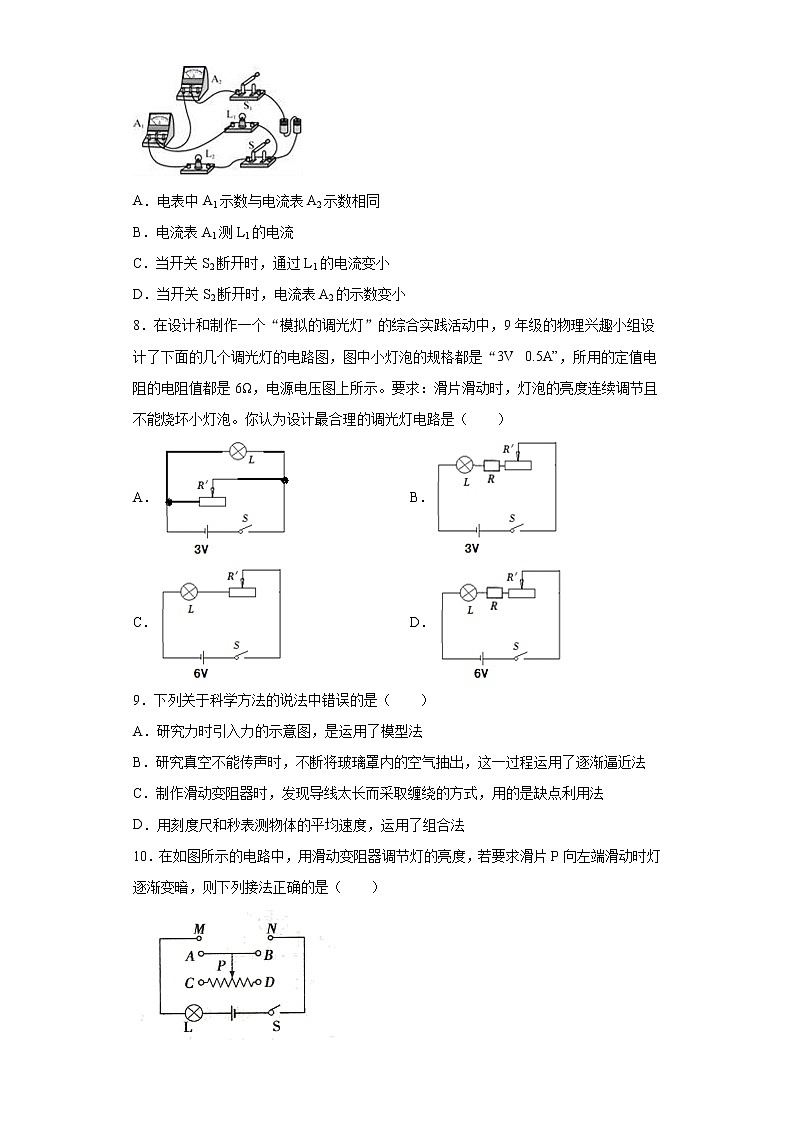

7．如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是（　　）

A．电表中A1示数与电流表A2示数相同

B．电流表A1测L1的电流

C．当开关S2断开时，通过L1的电流变小

D．当开关S2断开时，电流表A2的示数变小

8．在设计和制作一个“模拟的调光灯”的综合实践活动中，9年级的物理兴趣小组设计了下面的几个调光灯的电路图，图中小灯泡的规格都是“3V  0.5A”，所用的定值电阻的电阻值都是6Ω，电源电压图上所示。要求：滑片滑动时，灯泡的亮度连续调节且不能烧坏小灯泡。你认为设计最合理的调光灯电路是（　　）

A． B．

C． D．

9．下列关于科学方法的说法中错误的是（　　）

A．研究力时引入力的示意图，是运用了模型法

B．研究真空不能传声时，不断将玻璃罩内的空气抽出，这一过程运用了逐渐逼近法

C．制作滑动变阻器时，发现导线太长而采取缠绕的方式，用的是缺点利用法

D．用刻度尺和秒表测物体的平均速度，运用了组合法

10．在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向左端滑动时灯逐渐变暗，则下列接法正确的是（    ）

A．接，接 B．接，接

C．接，接 D．接，接

11．如图所示电路中，当开关S 闭合时，电压表V1、V2、V3的示数分别为U1、U2、U3，电流表A1、A2的示数分别为I1、I2（五块电表的读数均不为零），那么下列关系式正确的是（　　）

A．==， = B．=+， =

C．=+， = D．=+， ＞

12．在如图所示电路中，开关S闭合时，规格相同的灯泡L1、L2均能发光，图中甲、乙、丙为电表，粗心的小明在读数时只在纸上记录了如图所示数字，则下列说法中正确的是（　　）

A．L1和L2并联，甲、乙、丙示数分别为0.6V，1.2A，0.3A

B．L1和L2并联，电源电压为1.2V，通过L1、L2的电流分别为0.3A、0.6A

C．L1和L2串联，电路中的电流为0.6A，L1、L2两端的电压分别为0.3V、1.2V

D．L1和L2串联，甲、乙、丙示数分别为0.3A、0.6V、1.2V

二、填空题

13．如图所示，要使灯和都能发光，甲、乙、丙为电压表或电流表：①若只闭合，则______为电流表，灯和为______联；②若均闭合，则______一定是电压表，灯和为______联。

14．如图所示，电源是两节新的干电池，小明测量小灯泡发光时两端的电压，发现开关闭合后，电压表的示数始终小于3V；你认为小明的测量结果____________(选填“正确”或“不正确”)，你判断的依据是：____________________________________。

15．两根由同种材料制成的均匀电阻丝A、B，A的长度为L，直径为d；B的长度为2L，直径为2d。根据你所做过的相关实验猜想导体的电阻可能与长度成_____比、与横截面积成_____比、RA_____RB．（选填“＞”、“＜”或“＝”）

16．如图所示， 闭合开关， 电压表V1的示数是6V， 电压表V2的示数是 5V 电源电压为 10V， 则 Ll 两端的电压是_______________V．断开开关时，电压表V1的示数_________________电压表V2的示数（选填“ > "、“ < "或“=”）

17．导体两端电压为12V时，通过它的电流是0.6A，如果导体两端电压增大到36V，则导体的电阻为_____Ω。

18．如图所示，小红将2个规格相同的小灯泡，按照甲、乙两种连接方式分别接入电源电压均为U的电路中，通过调节滑动变阻器冬和使所有小灯泡正常发光。则通过两个滑动变阻器的电流之比I1∶I2=_________；R1和R2两端电压的大小关系是U1_______U2（选填“>”“<”或“=”）。

19．在图所示的电路中，电源电压保持不变，闭合开关S，发现只有一个电流表的指针发生偏转，已知电阻R1、滑动变阻器R2中仅有一个出现了故障。

①电路中的故障可能是_________；

②在原故障电路中，向右移动变阻器R2的滑片P，观察到一个电流表的示数先不变，后发生了改变。请判断：_______（选填“ 能”或“不能”）进一步确定故障所在，并说明理由___________。

20．如图甲所示电路，闭合开关S1、S2，两个电流表指针偏转情况均如图乙所示，则灯泡L1和L2中的电流分别为___________A、___________A。此时L1、L2两端的电压分别为U1、U2，则U1：U2=___________。

21．滑动变阻器是电学实验中常用的基本器材，它接入电路中有如图所示的两种基本接法．电阻R0与滑动变阻器R的最大电阻值相等，电源电压为10V．

（1）为保护电路，闭合开关前，图（乙）中的滑动变阻器触头应移到________端．

（2）移动滑动触头，图（甲）中R0两端电压变化范围是________ V，图（乙）中R0两端电压变化范围是________ V．

参考答案

1．D

2．C

3．D

4．C

5．C

6．C

7．D

8．D

9．C

10．D

11．B

12．D

13．甲、乙、丙    并    乙、丙    串

14．  正确  这是因为电池自身也有电阻分压，所以对电灯泡提供的电压低于3V

15．正    反    ＞

16．1    =

17．20

18．2∶1    >

19．R1断路或R2断路    能    电流表A2的示数先不变化，当变阻器滑片过了R2断路部分后，电流表A2的示数变大，所以是R2一部分电阻丝发生断路。

20．1.2    0.3    1：1

21．b5～100～10
