初中物理鲁教版 (五四制)九年级上册第十二章 电压和电阻综合与测试课时训练

第十二章电压和电阻2021-2022学年鲁科版（五四学制）物理九年级上册单元培优（4）

一、单选题

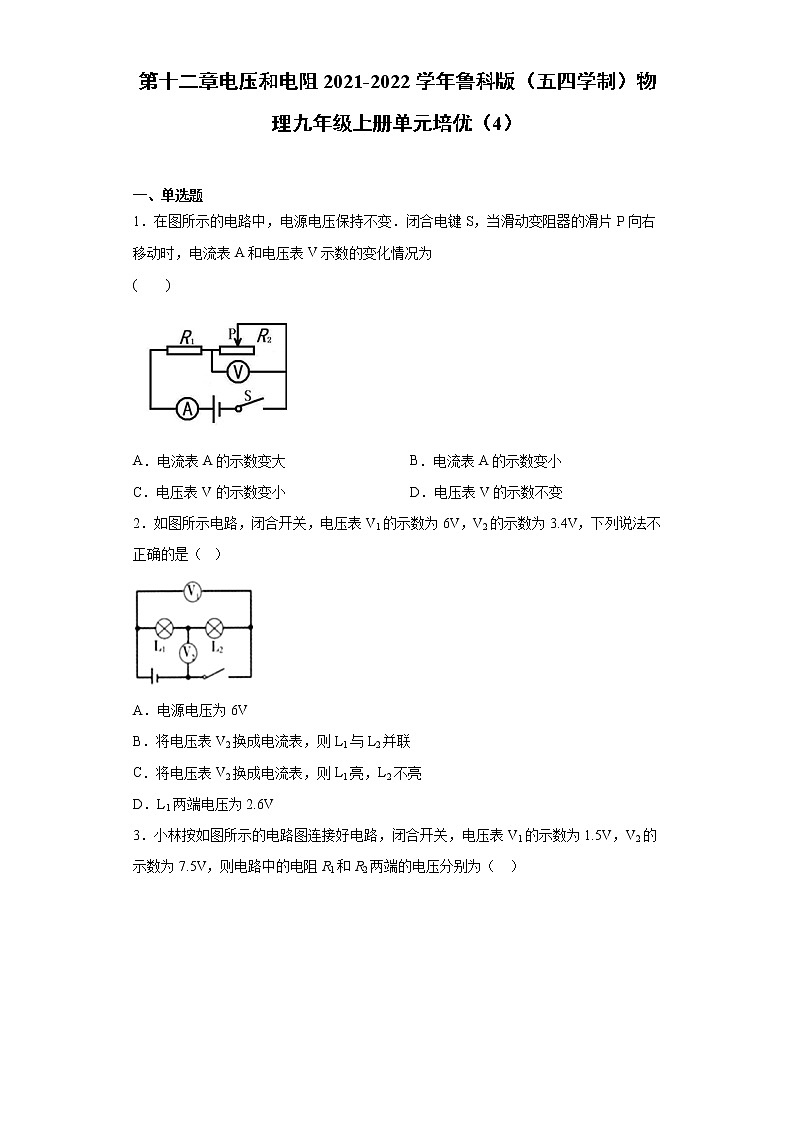

1．在图所示的电路中，电源电压保持不变．闭合电键S，当滑动变阻器的滑片P向右移动时，电流表A和电压表V示数的变化情况为                            (    )

A．电流表A的示数变大 B．电流表A的示数变小

C．电压表V的示数变小 D．电压表V的示数不变

2．如图所示电路，闭合开关，电压表V1的示数为6V，V2的示数为3.4V，下列说法不正确的是（  ）

A．电源电压为6V

B．将电压表V2换成电流表，则L1与L2并联

C．将电压表V2换成电流表，则L1亮，L2不亮

D．L1两端电压为2.6V

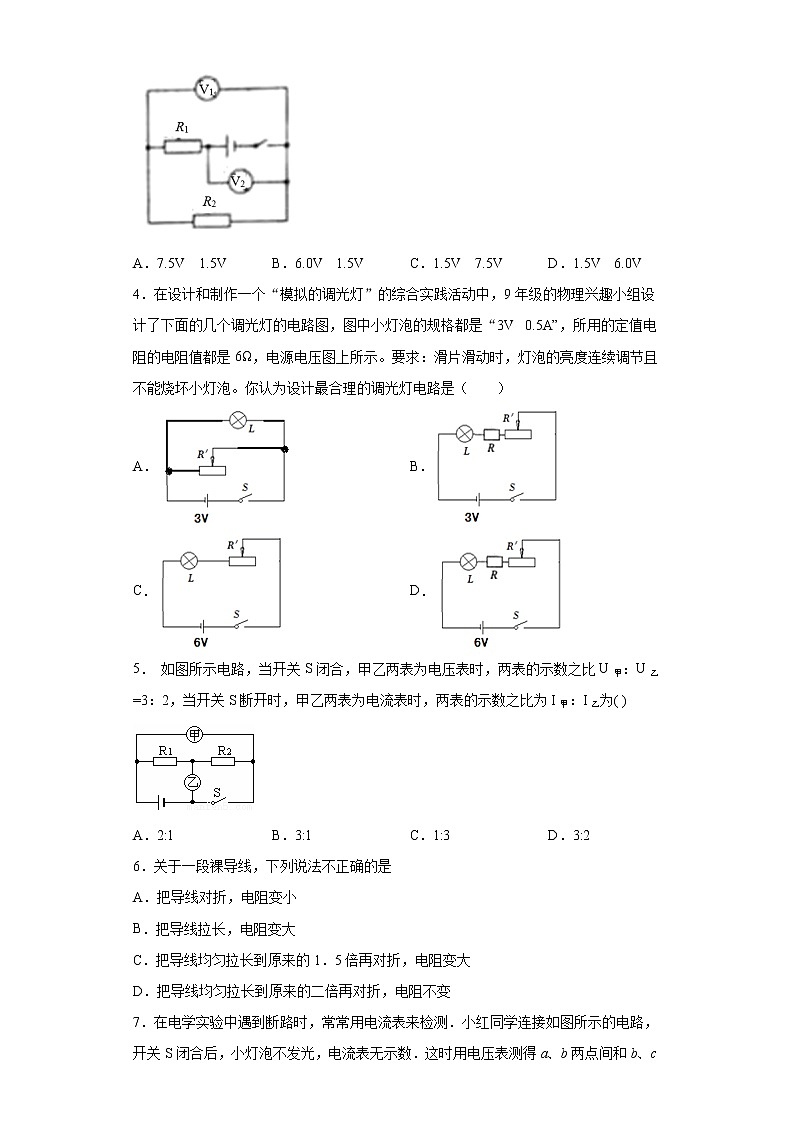

3．小林按如图所示的电路图连接好电路，闭合开关，电压表V1的示数为1.5V，V2的示数为7.5V，则电路中的电阻R1和R2两端的电压分别为（  ）

A．7.5V  1.5V B．6.0V  1.5V C．1.5V  7.5V D．1.5V  6.0V

4．在设计和制作一个“模拟的调光灯”的综合实践活动中，9年级的物理兴趣小组设计了下面的几个调光灯的电路图，图中小灯泡的规格都是“3V  0.5A”，所用的定值电阻的电阻值都是6Ω，电源电压图上所示。要求：滑片滑动时，灯泡的亮度连续调节且不能烧坏小灯泡。你认为设计最合理的调光灯电路是（　　）

A． B．

C． D．

5． 如图所示电路，当开关S闭合，甲乙两表为电压表时，两表的示数之比U甲：U乙=3：2，当开关S断开时，甲乙两表为电流表时，两表的示数之比为I甲：I乙为( )

A．2:1 B．3:1 C．1:3 D．3:2

6．关于一段裸导线，下列说法不正确的是

A．把导线对折，电阻变小

B．把导线拉长，电阻变大

C．把导线均匀拉长到原来的1．5倍再对折，电阻变大

D．把导线均匀拉长到原来的二倍再对折，电阻不变

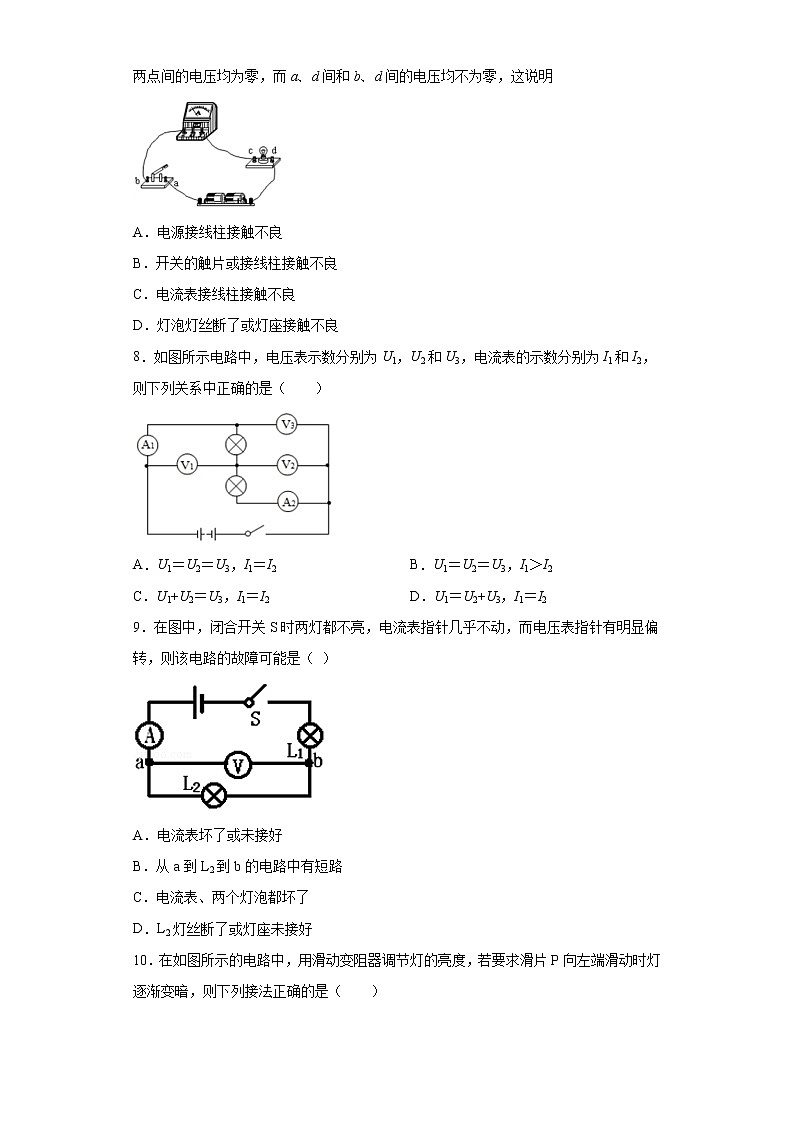

7．在电学实验中遇到断路时，常常用电流表来检测．小红同学连接如图所示的电路，开关S闭合后，小灯泡不发光，电流表无示数．这时用电压表测得a、b两点间和b、c两点间的电压均为零，而a、d间和b、d间的电压均不为零，这说明

A．电源接线柱接触不良

B．开关的触片或接线柱接触不良

C．电流表接线柱接触不良

D．灯泡灯丝断了或灯座接触不良

8．如图所示电路中，电压表示数分别为U1，U2和U3，电流表的示数分别为I1和I2，则下列关系中正确的是（　　）

A．U1＝U2＝U3，I1＝I2 B．U1＝U2＝U3，I1＞I2

C．U1+U2＝U3，I1＝I2 D．U1＝U2+U3，I1＝I2

9．在图中，闭合开关S时两灯都不亮，电流表指针几乎不动，而电压表指针有明显偏转，则该电路的故障可能是（ ）

A．电流表坏了或未接好

B．从a到L2到b的电路中有短路

C．电流表、两个灯泡都坏了

D．L2灯丝断了或灯座未接好

10．在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向左端滑动时灯逐渐变暗，则下列接法正确的是（    ）

A．接，接 B．接，接

C．接，接 D．接，接

11．如图所示，闭合开关S后一盏灯亮，另一盏灯不亮，一个电表有示数，另一个电表无示数，若故障中出现在其中一个灯泡两端，则故障可能是（　　）

A．灯泡L1断路 B．灯泡L2断路 C．灯泡L1短路 D．灯泡L2短路

12．如图甲是灯泡L和电阻R的I-U关系图像，灯丝电阻受温度的影响，温度越高电阻越大。将L和R以两种不同的方式接在同一电源上，如图乙和丙．若乙图中U1︰U2= m，丙图中I1︰I2= n，则下列关系式中正确的是

A．m=n B．m= C．m＜ D．m＞

13．在图a所示电路中，当闭合开关后，两个电压表指针偏转均为图b所示，则电阻 R1和R2两端的电压分别为（    ）

A．4.8V    1.2V B．6V    1.2V C．1.2V    6V D．1.2V    4.8V

二、填空题

14．如图所示，三盏灯完全相同，当开关S1、S2都闭合时，则三盏灯是___联的，若A1示数是0.2A，则A2示数是___；若S2闭合，S1断开，则有电流通过的灯是___，A2中测出的是灯___中的电流．

15．如图所示，电源电压是3V且不变，S闭合后电压表示数为1V，则灯L2两端的电压为_____V； 通过灯L1的电流_____（选填“大于”、“小于”或“等于”）通过灯L2的电流。

16．同种材料制成的两根导线，R1＝4 Ω，R2＝9 Ω，如果它们的长度相同，那么导线的横截面积S1_______S2；如果它们的横截面积相等，那么电阻线的长度L1_______L2．（选填“>”、“<”或“＝”）

17．在图所示的电路中，电源电压保持不变．灯L、电阻R可能出现了故障，闭合电键S后：



①若灯L发光，则三个电表中示数一定大于零的是________表．

②若灯L不发光，则三个电表中示数可能等于零的是________表．

18．如下图所示，已知电源电压为10V，电压表V1的示数是7V，电压表V2的示数为8V，则L2两端电压为___。如图甲所示的电路中，闭合开关S，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙，则通过L1的电流为__________

参考答案

1．B

2．B

3．B

4．D

5．C

6．C

7．D

8．C

9．D

10．D

11．D

12．C

13．A

14．并    0.6A    L3    L3

15．1    等于

16．  >  <

17．电流，电压表V2    电压表V1和电流

18．5V    1.2A
