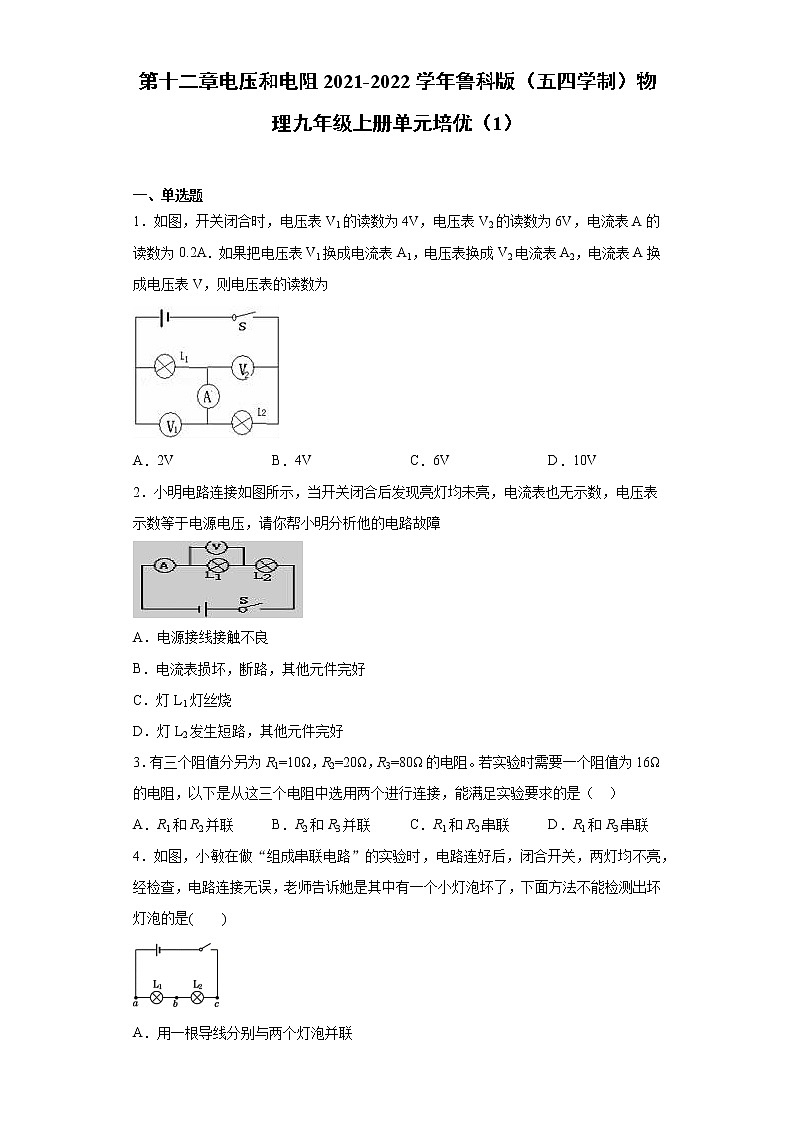

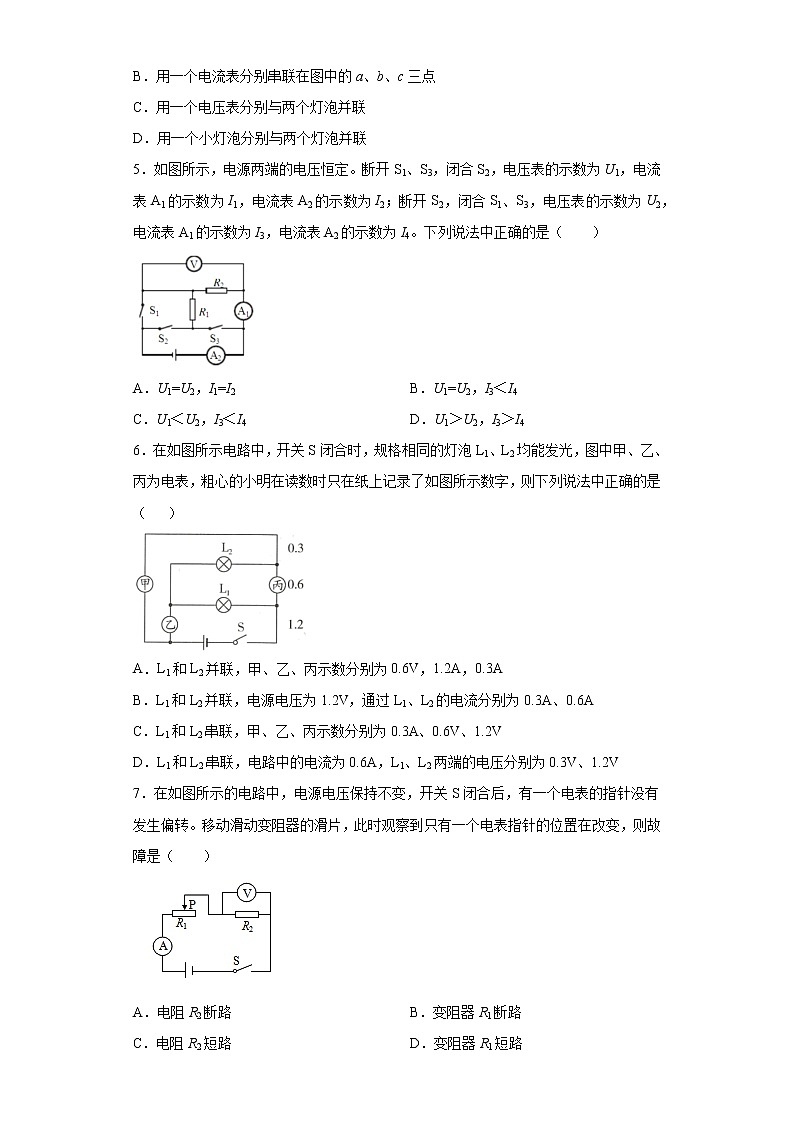

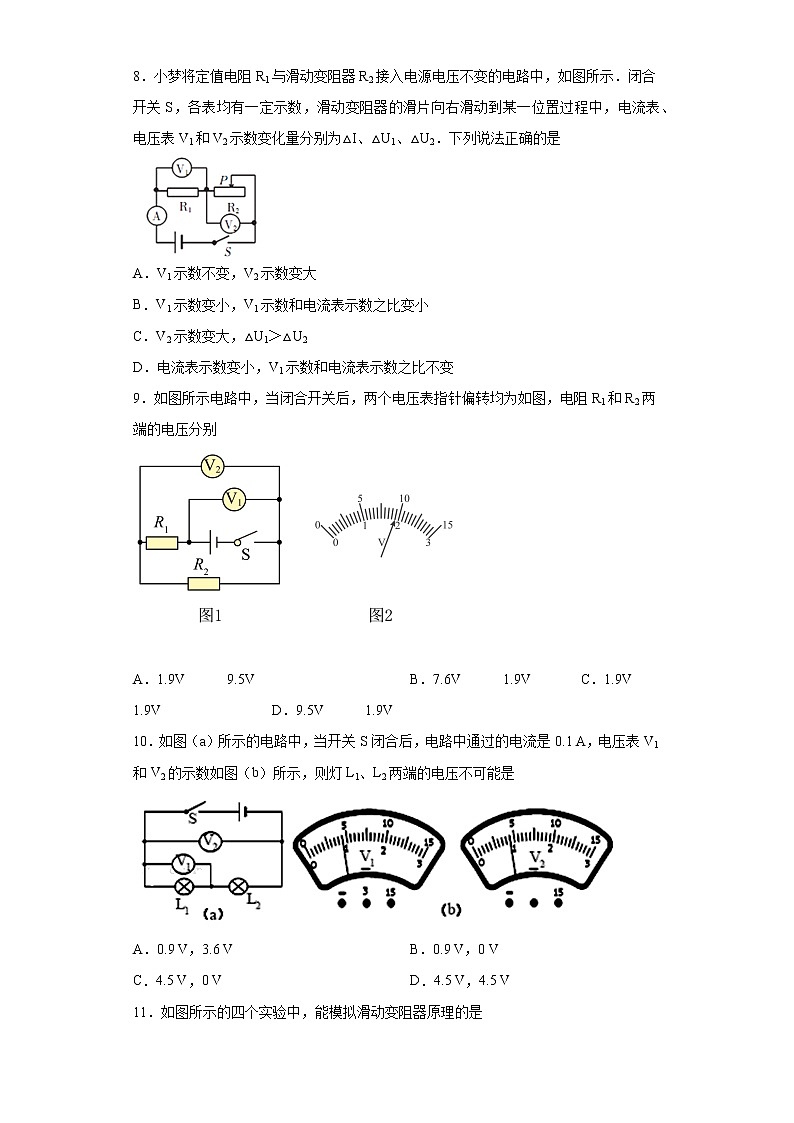

第十二章电压和电阻2021-2022学年鲁科版（五四学制）物理九年级上册单元培优（1）  一、单选题1．如图，开关闭合时，电压表V1的读数为4V，电压表V2的读数为6V，电流表A的读数为0.2A．如果把电压表V1换成电流表A1，电压表换成V2电流表A2，电流表A换成电压表V，则电压表的读数为A．2V B．4V C．6V D．10V2．小明电路连接如图所示，当开关闭合后发现亮灯均未亮，电流表也无示数，电压表示数等于电源电压，请你帮小明分析他的电路故障A．电源接线接触不良B．电流表损坏，断路，其他元件完好C．灯L1灯丝烧D．灯L2发生短路，其他元件完好3．有三个阻值分另为R1=10Ω，R2=20Ω，R3=80Ω的电阻。若实验时需要一个阻值为16Ω的电阻，以下是从这三个电阻中选用两个进行连接，能满足实验要求的是（  ）A．R1和R2并联 B．R2和R3并联 C．R1和R2串联 D．R1和R3串联4．如图，小敏在做“组成串联电路”的实验时，电路连好后，闭合开关，两灯均不亮，经检查，电路连接无误，老师告诉她是其中有一个小灯泡坏了，下面方法不能检测出坏灯泡的是(　　)A．用一根导线分别与两个灯泡并联B．用一个电流表分别串联在图中的a、b、c三点C．用一个电压表分别与两个灯泡并联D．用一个小灯泡分别与两个灯泡并联5．如图所示，电源两端的电压恒定。断开S1、S3，闭合S2，电压表的示数为U1，电流表A1的示数为I1，电流表A2的示数为I2；断开S2，闭合S1、S3，电压表的示数为U2，电流表A1的示数为I3，电流表A2的示数为I4。下列说法中正确的是（　　）A．U1=U2，I1=I2 B．U1=U2，I3＜I4C．U1＜U2，I3＜I4 D．U1＞U2，I3＞I46．在如图所示电路中，开关S闭合时，规格相同的灯泡L1、L2均能发光，图中甲、乙、丙为电表，粗心的小明在读数时只在纸上记录了如图所示数字，则下列说法中正确的是（   ）A．L1和L2并联，甲、乙、丙示数分别为0.6V，1.2A，0.3AB．L1和L2并联，电源电压为1.2V，通过L1、L2的电流分别为0.3A、0.6AC．L1和L2串联，甲、乙、丙示数分别为0.3A、0.6V、1.2VD．L1和L2串联，电路中的电流为0.6A，L1、L2两端的电压分别为0.3V、1.2V7．在如图所示的电路中，电源电压保持不变，开关S闭合后，有一个电表的指针没有发生偏转。移动滑动变阻器的滑片，此时观察到只有一个电表指针的位置在改变，则故障是（　　）A．电阻R2断路 B．变阻器R1断路C．电阻R2短路 D．变阻器R1短路8．小梦将定值电阻R1与滑动变阻器R2接入电源电压不变的电路中，如图所示．闭合开关S，各表均有一定示数，滑动变阻器的滑片向右滑动到某一位置过程中，电流表、电压表V1和V2示数变化量分别为△I、△U1、△U2．下列说法正确的是A．V1示数不变，V2示数变大B．V1示数变小，V1示数和电流表示数之比变小C．V2示数变大，△U1＞△U2D．电流表示数变小，V1示数和电流表示数之比不变9．如图所示电路中，当闭合开关后，两个电压表指针偏转均为如图，电阻R1和R2两端的电压分别
 A．1.9V      9.5V    B．7.6V      1.9V     C．1.9V      1.9V    D．9.5V      1.9V10．如图（a）所示的电路中，当开关S闭合后，电路中通过的电流是0.1 A，电压表V1和V2的示数如图（b）所示，则灯L1、L2两端的电压不可能是A．0.9 V，3.6 V B．0.9 V，0 VC．4.5 V，0 V D．4.5 V，4.5 V11．如图所示的四个实验中，能模拟滑动变阻器原理的是A．B．C．D．12．王瑞同学按图正确连接好电路，闭合开关后发现两电压表指针偏转角度相同。为寻找电路故障，用一根检测导线分别并联在灯L1或L2的两端，发现两电压表指针所指位置没有任何变化。由此可以推断（　　）①L1可能短路                ②L2可能断路③L1短路同时L2断路         ④检测导线一定断路A．只有④正确 B．只有①②正确C．只有③④正确 D．只有①②④正确  二、填空题13．（a）所示的电路中，当闭合开关后，两只电压表的指针偏转均如图(b)所示，则电阻R1两端的电压为______V,R2两端的电压为______V．14．两根由同种材料制成的均匀电阻丝A、B，A的长度为L，直径为d；B的长度为2L，直径为2d。根据你所做过的相关实验猜想导体的电阻可能与长度成_____比、与横截面积成_____比、RA_____RB．（选填“＞”、“＜”或“＝”）15．如图所示，闭合开关S，当滑动变阻器的滑片P在最左端时，电压表V1的示数为3V，V2的示数为6V，电流表的示数为1A，小灯泡正常发光(灯丝电阻不变)，则电源电压为_____V，在确保元件安全的前提下，滑片P向右滑到某点时，电压表V1的示数变化了3V，滑动变阻器接入电路中的阻值为_____Ω。16．导体两端电压为12V时，通过它的电流是0.6A，如果导体两端电压增大到36V，则导体的电阻为_____Ω。17．如图所示电路，电源电压适当且不变，V1和V2为电压表，A为电流表，L1和L2为小灯泡，R为滑动变阻器，开关闭合前，滑动变阻器的滑片P处于最大阻值处。若闭合开关S、S1、S2，并将滑动变阻器的滑片P移至中点处，则灯L2______ （选填“亮”或“不亮”）；若闭合开关S、S2，断开开关S1，滑片P从中点向B端移动过程中，电压表V1示数 ______ 。（选填“变大”、“变小”或“保持不变”）。18．如图所示，当闭合，、断开时，电压表的示数为6V，当、断开，闭合时，电压表的示数为3V，则电源电压为______ V．当、闭合，断开时，电压表的示数为______ V．19．如图所示的电路中，电源电压保持不变，不考虑温度对灯丝电阻的影响。当闭合开关S1，断开S2、S3时，电压表V1的示数为2.8V，电压表V2、V3的指针偏转的程度相同，此时电压表V2测量的是___________两端的电压。当闭合开关S1、S2、S3时，电流表A1、A2、A3的示数均不相同，断开所有开关，若将电路中其中某两个灯泡的位置互换后，再同时闭合三个开关，发现与之前相比，电流表A1、A2、A3的示数都没有发生改变，则电源电压为___________V。将电压表V2更换为电流表A4，当闭合开关S1，断开S2、S3时，电压表V1的示数为1.7V，则此时电压表V3的示数为___________V。（整个过程电路均无故障）
参考答案1．A2．C3．B4．B5．C6．C7．C8．D9．B10．D11．C12．A13．6    1.5    14．正    反    ＞    15．9    3    9    16．2017．亮    保持不变    18．9    9    19．L2    8.4    6.7
