初中物理鲁教版 (五四制)九年级上册第十二章 电压和电阻综合与测试随堂练习题

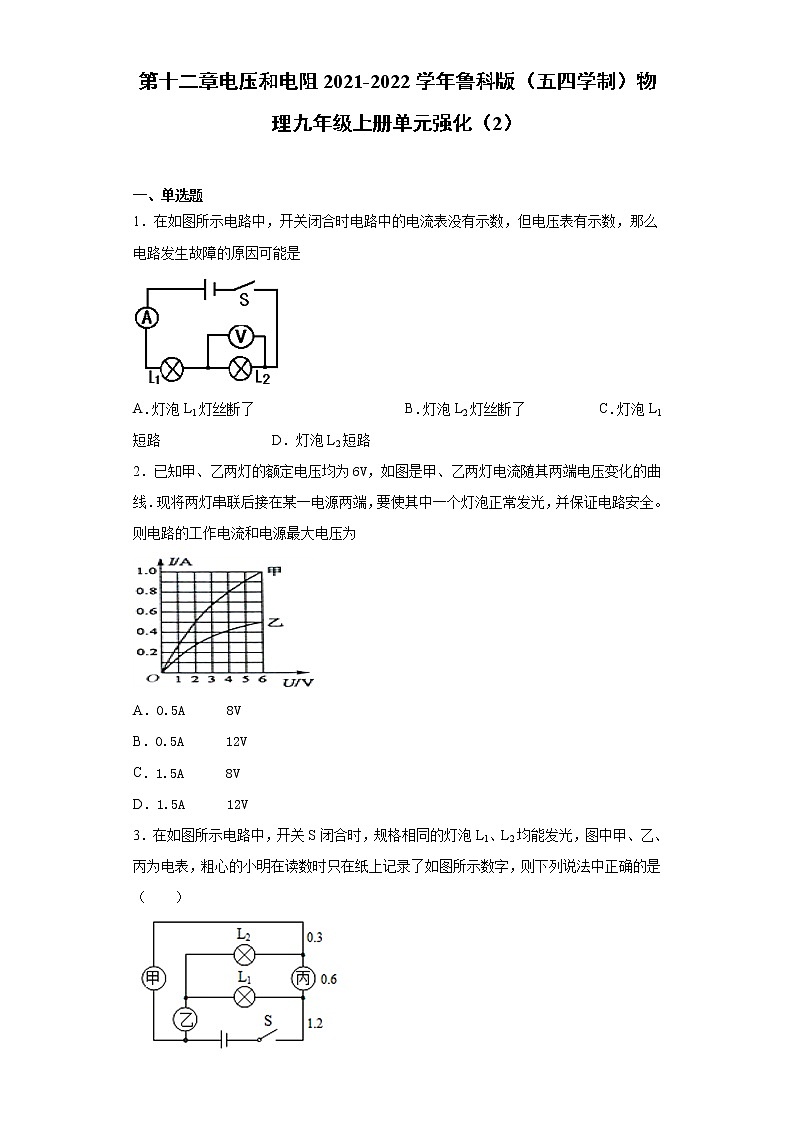

第十二章电压和电阻2021-2022学年鲁科版（五四学制）物理九年级上册单元强化（2）

一、单选题

1．在如图所示电路中，开关闭合时电路中的电流表没有示数，但电压表有示数，那么电路发生故障的原因可能是

A．灯泡L1灯丝断了                   B．灯泡L2灯丝断了                                C．灯泡L1短路                                D．灯泡L2短路

2．已知甲、乙两灯的额定电压均为6V，如图是甲、乙两灯电流随其两端电压变化的曲线．现将两灯串联后接在某一电源两端，要使其中一个灯泡正常发光，并保证电路安全。则电路的工作电流和电源最大电压为

A．0.5A      8V

B．0.5A      12V

C．1.5A      8V

D．1.5A      12V

3．在如图所示电路中，开关S闭合时，规格相同的灯泡L1、L2均能发光，图中甲、乙、丙为电表，粗心的小明在读数时只在纸上记录了如图所示数字，则下列说法中正确的是（　　）

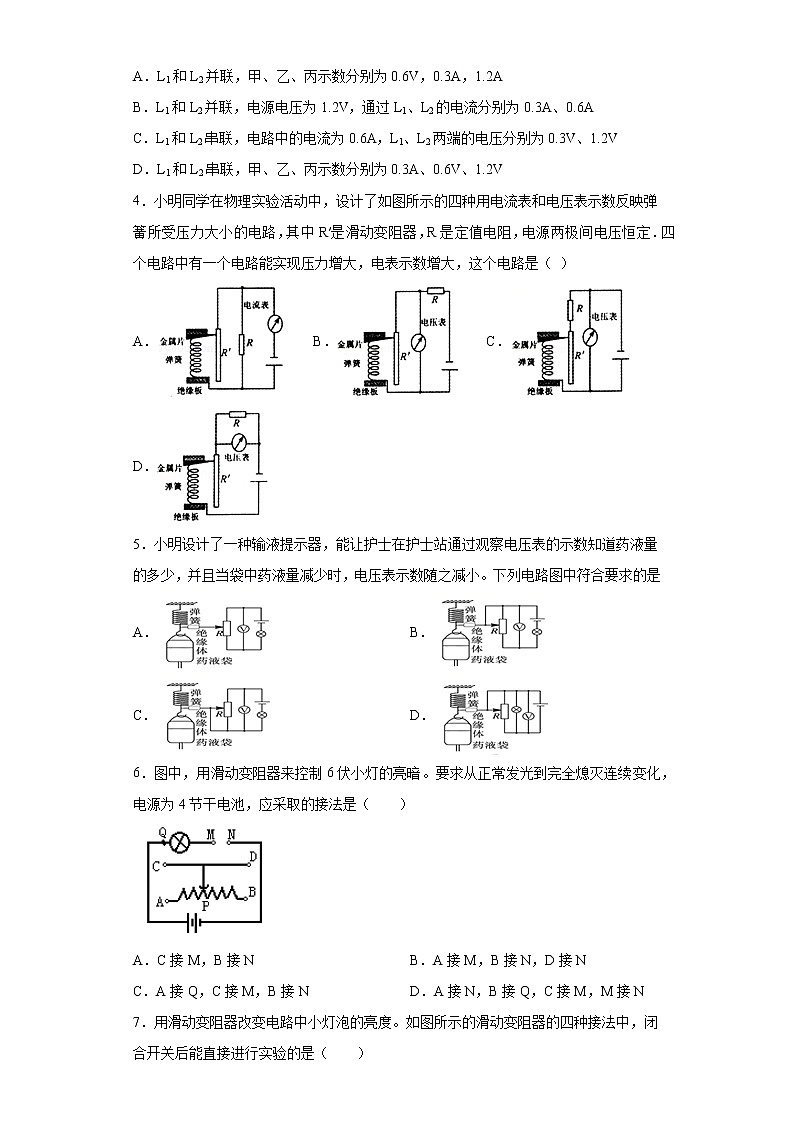

A．L1和L2并联，甲、乙、丙示数分别为0.6V，0.3A，1.2A

B．L1和L2并联，电源电压为1.2V，通过L1、L2的电流分别为0.3A、0.6A

C．L1和L2串联，电路中的电流为0.6A，L1、L2两端的电压分别为0.3V、1.2V

D．L1和L2串联，甲、乙、丙示数分别为0.3A、0.6V、1.2V

4．小明同学在物理实验活动中，设计了如图所示的四种用电流表和电压表示数反映弹簧所受压力大小的电路，其中R′是滑动变阻器，R是定值电阻，电源两极间电压恒定．四个电路中有一个电路能实现压力增大，电表示数增大，这个电路是（ ）

A．    B．    C．    D．

5．小明设计了一种输液提示器，能让护士在护士站通过观察电压表的示数知道药液量的多少，并且当袋中药液量减少时，电压表示数随之减小。下列电路图中符合要求的是

A． B．

C． D．

6．图中，用滑动变阻器来控制6伏小灯的亮暗。要求从正常发光到完全熄灭连续变化，电源为4节干电池，应采取的接法是（　　）

A．C接M，B接N B．A接M，B接N，D接N

C．A接Q，C接M，B接N D．A接N，B接Q，C接M，M接N

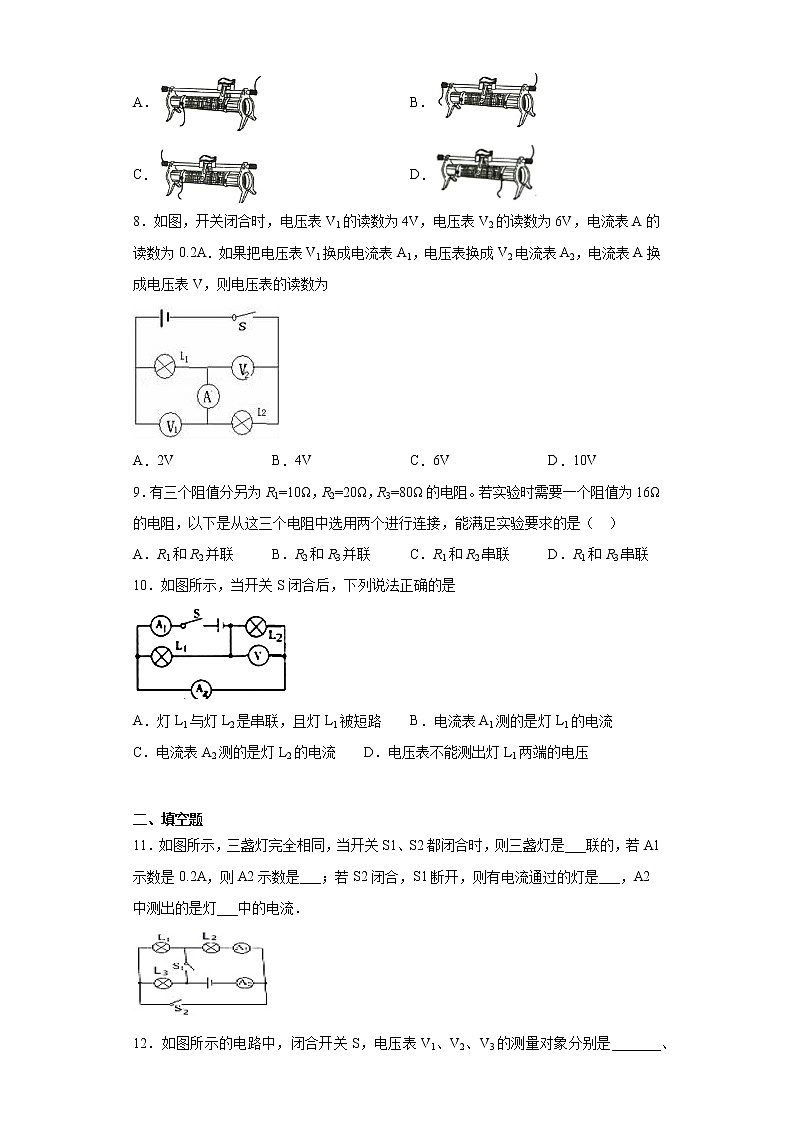

7．用滑动变阻器改变电路中小灯泡的亮度。如图所示的滑动变阻器的四种接法中，闭合开关后能直接进行实验的是（　　）

A． B．

C． D．

8．如图，开关闭合时，电压表V1的读数为4V，电压表V2的读数为6V，电流表A的读数为0.2A．如果把电压表V1换成电流表A1，电压表换成V2电流表A2，电流表A换成电压表V，则电压表的读数为

A．2V B．4V C．6V D．10V

9．有三个阻值分另为R1=10Ω，R2=20Ω，R3=80Ω的电阻。若实验时需要一个阻值为16Ω的电阻，以下是从这三个电阻中选用两个进行连接，能满足实验要求的是（  ）

A．R1和R2并联 B．R2和R3并联 C．R1和R2串联 D．R1和R3串联

10．如图所示，当开关S闭合后，下列说法正确的是

A．灯L1与灯L2是串联，且灯L1被短路    B．电流表A1测的是灯L1的电流

C．电流表A2测的是灯L2的电流    D．电压表不能测出灯L1两端的电压

二、填空题

11．如图所示，三盏灯完全相同，当开关S1、S2都闭合时，则三盏灯是___联的，若A1示数是0.2A，则A2示数是___；若S2闭合，S1断开，则有电流通过的灯是___，A2中测出的是灯___中的电流．

12．如图所示的电路中，闭合开关S，电压表V1、V2、V3的测量对象分别是_______、________、________。

13．如图所示，小红将2个规格相同的小灯泡，按照甲、乙两种连接方式分别接入电源电压均为U的电路中，通过调节滑动变阻器冬和使所有小灯泡正常发光。则通过两个滑动变阻器的电流之比I1∶I2=_________；R1和R2两端电压的大小关系是U1_______U2（选填“>”“<”或“=”）。

14．如图为某同学设计的高速公路收费站计重秤的原理图，该原理图中，R2为滑动变阻器，车重表是由_____（选填“电流表”或“电压表”）改装而成，则当车越重时，车重表的示数将_____（选填“越大”、“不变”或“越小”）。

15．下图中，灯泡L1与L2是_____联，A2表测_____电流，电压表测_____电压．

16．图中电源电压保持不变，当S1、S2都闭合时，电压表示数为4.5V；当S1闭合S2断开时，电压表示数为3V；那么电源电压是___________，当S1、S2都断开时，L1两端的电压是___________，L2两端的电压是___________。

17．如下图所示，已知电源电压为10V，电压表V1的示数是7V，电压表V2的示数为8V，则L2两端电压为___。如图甲所示的电路中，闭合开关S，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙，则通过L1的电流为__________

18．如图所示的电路中，电源电压保持不变，不考虑温度对灯丝电阻的影响，整个过程电路均无故障、所有电表均为实验室学生电表。当闭合开关S1，断开S2、S3时，电压表V1的示数为4V，电压表V2、V3的指针偏转的程度相同。当闭合开关S1、S2、S3时，电流表A1、A2、A3的示数均不相同，断开所有开关，若将电路中其中某两个灯泡的位置互换后，再同时闭合三个开关，发现与之前相比，电流表A1、A2、A3的示数都没有发生改变，则电源电压为______V，将电压表V2更换为电流表A4，当闭合开关S1，断开S2、S3时，电压表V1的示数为2.4V，则此时电压表V3的示数为______V。

参考答案

1．B

2．A

3．D

4．B

5．C

6．C

7．A

8．D

9．B

10．C

11．并    0.6A    L3    L3

12．L1    电源电压    L2

13．2∶1    >

14．电流表    越大

15．并    干路    L1

16．4.5V    3V    1.5V

17．5V    1.2A

18．12    9.6
