初中物理12.1 杠杆随堂练习题

这是一份初中物理12.1 杠杆随堂练习题，共1页。

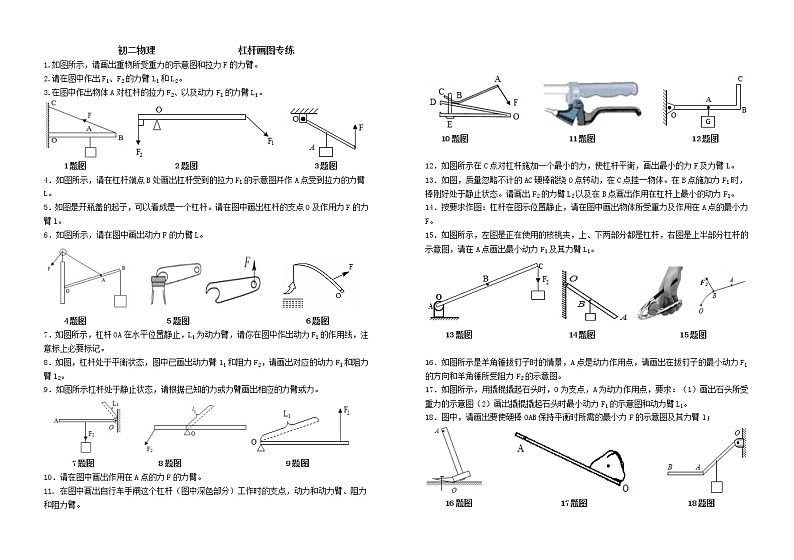

初二物理                  杠杆画图专练            1.如图所示，请画出重物所受重力的示意图和拉力F的力臂。2.请在图中作出F1、F2的力臂L1和L2。3.在图中作出物体A对杠杆的拉力F2、以及动力F1的力臂L1。     1题图                      2题图                             3题图  4．如图所示，请在杠杆端点B处画出杠杆受到的拉力Fl的示意图并作A点受到拉力的力臂L。5．如图是开瓶盖的起子，可以看成是一个杠杆。请在图中画出杠杆的支点O及作用力F的力臂l。   6．如图所示，请在图中画出动力F的力臂L。          4题图                    5题图                             6题图 7．如图所示，杠杆OA在水平位置静止，L1为动力臂，请你在图中作出动力F1的作用线，注意标上必要标记。8．如图，杠杆处于平衡状态，图中已画出动力臂l1和阻力F2，请画出对应的动力F1和阻力臂l2。9．如图所示杠杆处于静止状态，请根据已知的力或力臂画出相应的力臂或力。       7题图                8题图                          9题图  10．请在图中画出作用在A点的力F的力臂。11. 在图中画出自行车手闸这个杠杆（图中深色部分）工作时的支点，动力和动力臂、阻力和阻力臂。           10题图                         11题图                        12题图 12．如图所示在C点对杠杆施加一个最小的力，使杠杆平衡，画出最小的力F及力臂L。13．如图，质量忽略不计的AC硬棒能绕O点转动，在C点挂一物体。在B点施加力F1时，棒刚好处于静止状态。请画出F2的力臂L2以及在B点画出作用在杠杆上最小的动力F1。14．按要求作图：杠杆在图示位置静止，请在图中画出物体所受重力及作用在A点的最小力F。15．如图所示，左图是正在使用的核桃夹，上、下两部分都是杠杆，右图是上半部分杠杆的示意图，请在A点画出最小动力F1及其力臂L1。  13题图                        14题图                     15题图 16．如图所示是羊角锤拔钉子时的情景，A点是动力作用点，请画出在拔钉子的最小动力F1的方向和羊角锤所受阻力F2的示意图。17．如图所示，用撬棍撬起石头时，O为支点，A为动力作用点，要求：（1）画出石头所受重力的示意图（2）画出撬棍撬起石头时最小动力F1的示意图和动力臂L1。18．图中，请画出要使硬棒OAB保持平衡时所需的最小力F的示意图及其力臂l；                16题图                      17题图                         18题图
