2022届高考物理一轮复习专题21验证力的平行四边形定则练习含解析

这是一份2022届高考物理一轮复习专题21验证力的平行四边形定则练习含解析，共4页。

(1)若OA、OC间夹角为90°，弹簧秤乙的读数是______N(如图2所示).
(2)在(1)问中若保持OA与OB的夹角不变，逐渐增大OA与OC的夹角，则弹簧秤甲的读数大小将______，弹簧秤乙的读数大小将________．
2．[2021·江西联考]“探究力的平行四边行定则”的实验如图甲所示，其中A为固定橡皮筋的图钉，O为橡皮筋与细绳的结点，OB和OC为细绳，图乙是在白纸上根据实验数据画出的图．
(1)实验中必须保证两次将橡皮筋与细绳的结点O拉到同一位置，本实验主要采用的科学方法是( )
A．理想实验法 B．等效替代法
C．控制变量法D．建立物理模型法
(2)图乙作出的F与F′两力中，方向一定沿AO方向的是________．
(3)若认为图乙中F与F′大小相等，方向略有偏差，如果此偏差仅由F1大小引起，则原因是F1的大小比真实值偏________．(选填“大”或“小”)

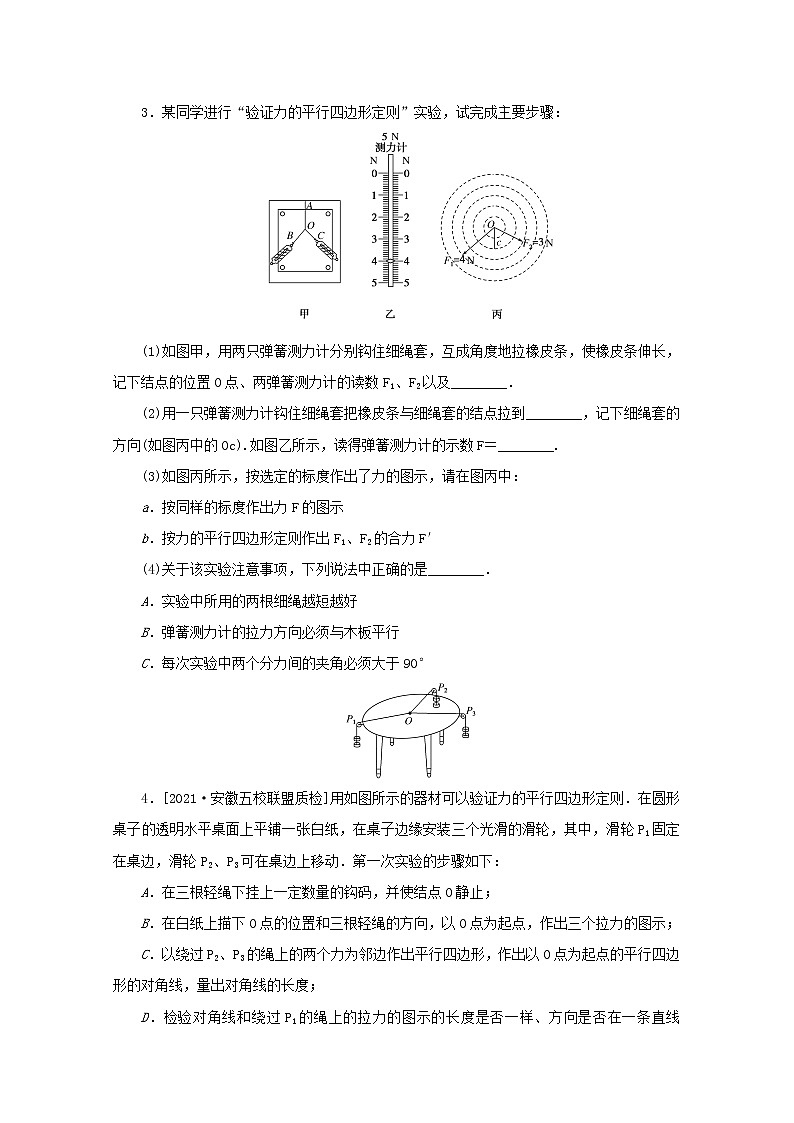

3．某同学进行“验证力的平行四边形定则”实验，试完成主要步骤：
(1)如图甲，用两只弹簧测力计分别钩住细绳套，互成角度地拉橡皮条，使橡皮条伸长，记下结点的位置O点、两弹簧测力计的读数F1、F2以及________．
(2)用一只弹簧测力计钩住细绳套把橡皮条与细绳套的结点拉到________，记下细绳套的方向(如图丙中的Oc).如图乙所示，读得弹簧测力计的示数F＝________.
(3)如图丙所示，按选定的标度作出了力的图示，请在图丙中：
a．按同样的标度作出力F的图示
b．按力的平行四边形定则作出F1、F2的合力F′
(4)关于该实验注意事项，下列说法中正确的是________．
A．实验中所用的两根细绳越短越好
B．弹簧测力计的拉力方向必须与木板平行
C．每次实验中两个分力间的夹角必须大于90°
4．[2021·安徽五校联盟质检]用如图所示的器材可以验证力的平行四边形定则．在圆形桌子的透明水平桌面上平铺一张白纸，在桌子边缘安装三个光滑的滑轮，其中，滑轮P1固定在桌边，滑轮P2、P3可在桌边上移动．第一次实验的步骤如下：
A．在三根轻绳下挂上一定数量的钩码，并使结点O静止；
B．在白纸上描下O点的位置和三根轻绳的方向，以O点为起点，作出三个拉力的图示；
C．以绕过P2、P3的绳上的两个力为邻边作出平行四边形，作出以O点为起点的平行四边形的对角线，量出对角线的长度；
D．检验对角线和绕过P1的绳上的拉力的图示的长度是否一样、方向是否在一条直线上．
(1)实验中，若一根绳挂的钩码质量为m，另一根绳挂的钩码质量为2m，则第三根绳挂的钩码质量一定大于________且小于________．
(2)第二次实验时，改变滑轮P2、P3的位置和相应绳上钩码的数量，使结点平衡，绳的结点________(选填“必”或“不必”)与第一次实验中白纸上描下的O点重合．实验中，若桌面不水平，________(选填“会”或“不会”)影响实验的结论．

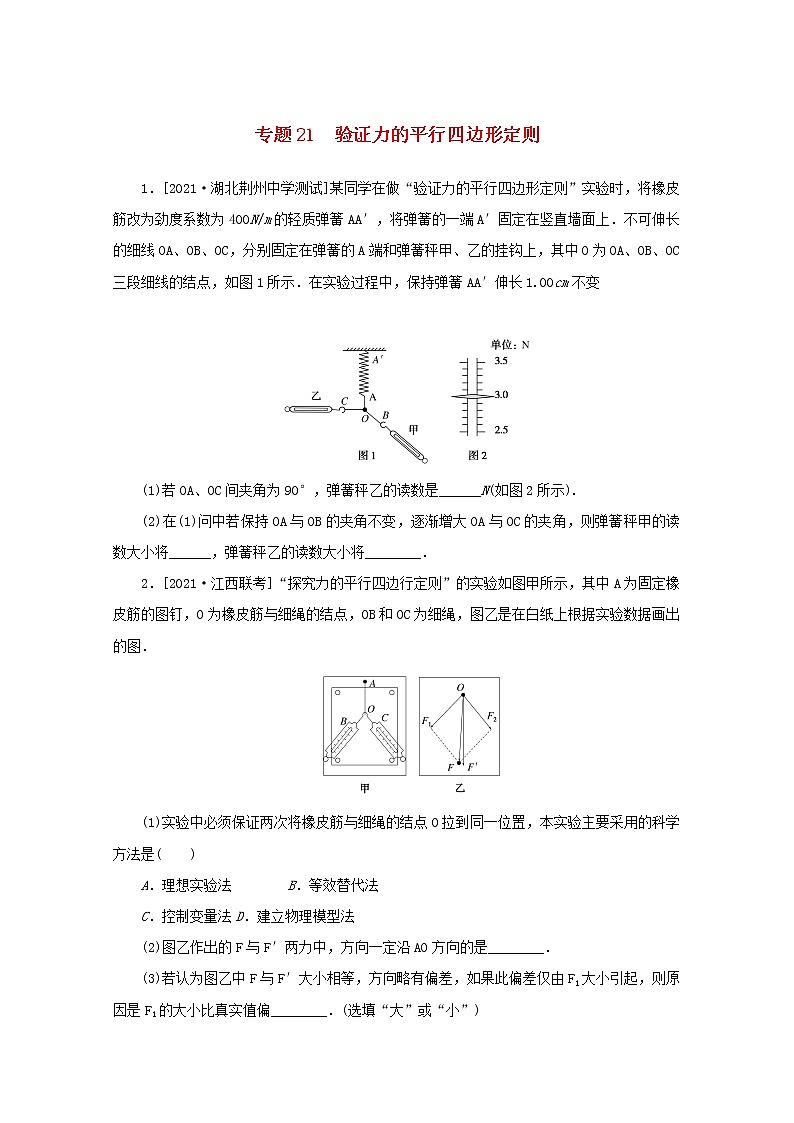

专题21 验证力的平行四边形定则
1．(1)3.00 (2)一直减小 先减小后增大
解析：
(1)弹簧秤的最小分度为0.1N，图2读数为3.00N.
(2)F甲、F乙的合力与轻质弹簧AA′的弹力等大反向，OA与OB夹角不变，OA与OC夹角变大如图所示，F乙与F甲垂直时最小，F乙先减小后增大，F甲一直减小．
2．(1)B (2)F′ (3)大
解析：(1)两次将橡皮筋与细绳的结点拉到同一位置是保证效果相同，是等效替代法，B正确．
(2)用一个弹簧把结点拉到O点时拉力一定沿AO方向，故为F′.
(3)由图可知，将F1减小，合力F与F′更接近重合，原因是F1大小比真实值偏大．
3．(1)两细绳套的方向 (2)同一位置O 4.00N (3)见解析图 (4)B
解析：(1)在图甲中，用两只弹簧测力计互成角度地拉橡皮条，使橡皮条伸长，记下结点位置O和两测力计的示数F1、F2以及两细绳套的方向．
(2)用一只弹簧测力计钩住细绳套把橡皮条的结点拉到同一位置O，记下细绳套的方向，由题图乙可读得弹簧测力计的示数F＝4.00N.
(3)a.力F的图示如图所示；b.根据力的平行四边形定则，作出F1、F2的合力F′，如图所示．
(4)拉橡皮条的细绳要适当长一些，绳套方向准确，故A错误；为了减小实验中因摩擦造成的误差，操作中要求弹簧测力计、细绳、橡皮条都应与木板平行，故B正确；在实验中两个分力的夹角大小适当，不需要夹角必须大于90°，故C错误．
4．(1)m 3m (2)不必 不会
