初中人教版第3节 电阻的测量课时练习
展开
这是一份初中人教版第3节 电阻的测量课时练习，共5页。试卷主要包含了3 电阻的测量 第1课时等内容，欢迎下载使用。

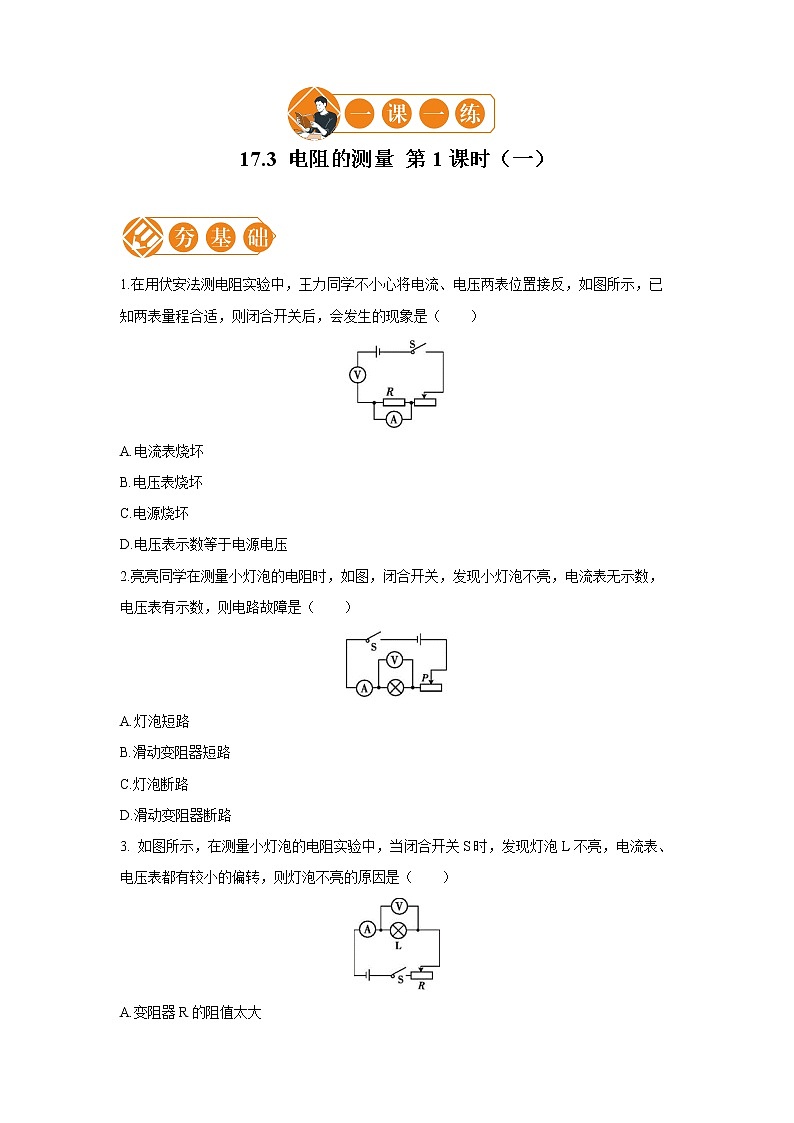

1.在用伏安法测电阻实验中，王力同学不小心将电流、电压两表位置接反，如图所示，已知两表量程合适，则闭合开关后，会发生的现象是（ ）
A.电流表烧坏
B.电压表烧坏
C.电源烧坏
D.电压表示数等于电源电压
2.亮亮同学在测量小灯泡的电阻时，如图，闭合开关，发现小灯泡不亮，电流表无示数，电压表有示数，则电路故障是（ ）
A.灯泡短路
B.滑动变阻器短路
C.灯泡断路
D.滑动变阻器断路
3. 如图所示，在测量小灯泡的电阻实验中，当闭合开关S时，发现灯泡L不亮，电流表、电压表都有较小的偏转，则灯泡不亮的原因是（ ）
A.变阻器R的阻值太大
B.灯泡L断路
C.灯泡L被短路
D.开关S被短路

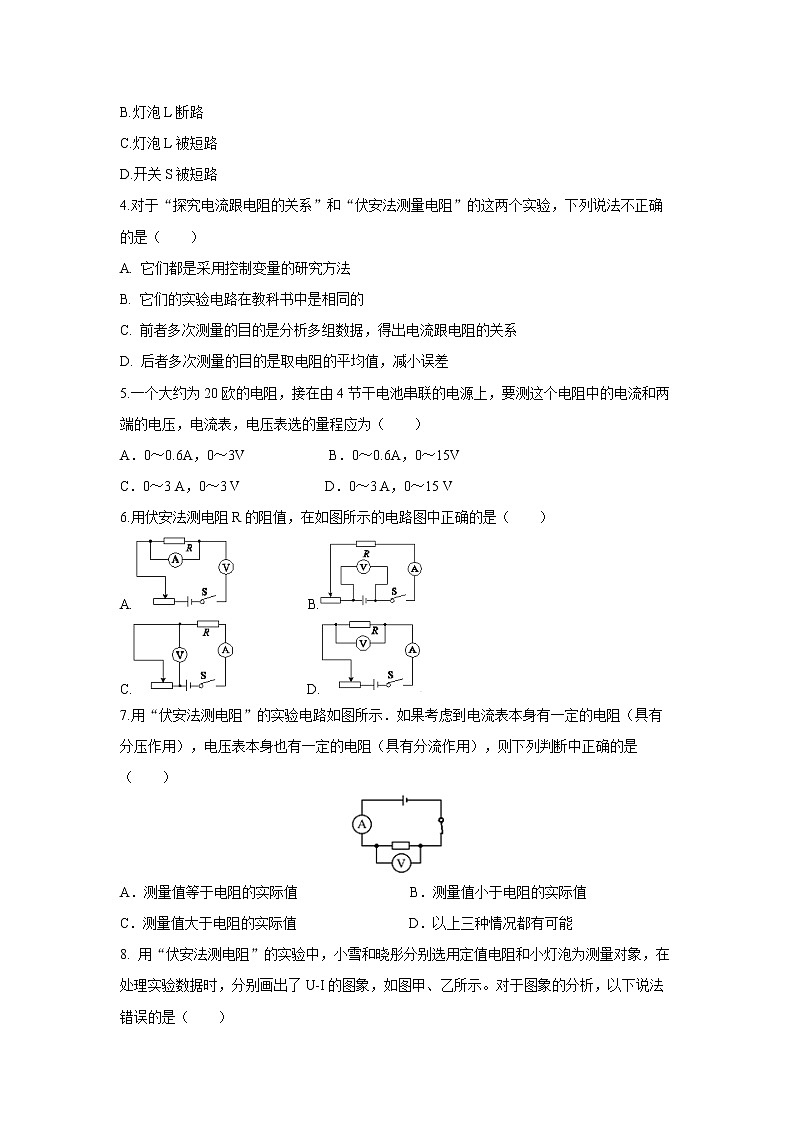

4.对于“探究电流跟电阻的关系”和“伏安法测量电阻”的这两个实验，下列说法不正确的是（ ）
A. 它们都是采用控制变量的研究方法
B. 它们的实验电路在教科书中是相同的
C. 前者多次测量的目的是分析多组数据，得出电流跟电阻的关系
D. 后者多次测量的目的是取电阻的平均值，减小误差
5.一个大约为20欧的电阻，接在由4节干电池串联的电源上，要测这个电阻中的电流和两端的电压，电流表，电压表选的量程应为（ ）
A．0～0.6A，0～3V B．0～0.6A，0～15V
C．0～3 A，0～3 V D．0～3 A，0～15 V
6.用伏安法测电阻R的阻值，在如图所示的电路图中正确的是（ ）
A. B.
C. D.
7.用“伏安法测电阻”的实验电路如图所示．如果考虑到电流表本身有一定的电阻（具有分压作用），电压表本身也有一定的电阻（具有分流作用），则下列判断中正确的是（ ）
A．测量值等于电阻的实际值 B．测量值小于电阻的实际值
C．测量值大于电阻的实际值 D．以上三种情况都有可能
8. 用“伏安法测电阻”的实验中，小雪和晓彤分别选用定值电阻和小灯泡为测量对象，在处理实验数据时，分别画出了U-I的图象，如图甲、乙所示。对于图象的分析，以下说法错误的是（ ）
A.由甲图可知，定值电阻的阻值为1Ω
B.由甲图可知，电阻不随其两端的电压和导体中的电流而改变
C.由乙图及实验现象可知：小灯泡的电阻随灯丝温度的增加而增大
D.为了减小误差，应该用多次测量的方法，计算小灯泡的电阻
9. 如图所示是某同学用“伏安法”测量定值电阻R（阻值未知）的实验电路图。如果电流表内阻为RA，示数为I；电压表的内阻为RV，示数为U，则通过待测电阻R的电流为 ，待测电阻R的阻值为 。
10. 用伏安法测某导体电阻的实验：
（1）实验原理是： 。
（2）在连接电路的过程中，开关始终是 ______ 的（填“断开”或“闭合”）
（3）根据图1所示实物连接情况，闭合开关前滑片P若在B端，导线的M端应接滑动变阻器的 ______ 端。（填“A”或“B”。）
（4）滑片P移动到某一位置时，电流表、电压表读数如图2所示。则电流= ______ A，电压= ______ V；导体的电阻= Ω。
参考答案
1.【答案】D
【解析】当如图电压表与电流表的位置互换时，电压表串联在电路中，能测量电源电压，故有示数，等于电源电压；但电压表的内阻很大，根据欧姆定律可知，此时电路中的电流会很小，所以电流表、电源不会损坏，且电流表示数几乎为零．故选D。
2.【答案】C
【解析】灯泡短路时，电压表被短路无示数，电路中有电流，则电流表有示数，故A错误；滑动变阻器短路时，电路为灯泡的简单电路，灯泡发光，故B错误；灯泡断路时，电路断路，灯泡不亮、电流表无示数，电压表串联在电路中测电源的电压有示数，故C正确；滑动变阻器断路，电路断路，电压表和电流表无示数、灯泡不亮，故D错误；故选C。
3.【答案】A
【解析】变阻器R的阻值太大，则电路中的电流过小，灯泡不发光，且根据欧姆定律，灯泡两端的电压也很小，灯泡不发光，电流表、电压表有示数但很小，故A正确；灯泡断路，电流表几乎无示数，电压压表串联在电路中，测得是电源电压，故B错误；灯泡被短路时，电压表被短路，指针不偏转，电路中电流很大，故电流表有明显偏转，故C错误；开关S被短路，被测电路中电流不变，电压不变，为正常常测量电路，故选A。.
4.【答案】A
【解析】在“探究电流跟电阻的关系”时需要采用控制变量法，而“伏安法测量电阻”时不需要利用控制变量法，A不正确； 两个实验的实验电路图都相同，B说法正确；多次测量是为了发现规律和减小误差，故CD都正确，故选A。
5.【答案】B
【解析】由4节干电池串联成的电源，其电压为1.5V×4=6V；所以可以选择量程为0～15V、选择0～3V的会超过量程；若将一个20欧的电阻接在这个电源上，则电路中的电流为I=U/R=6V/20Ω=0.3A；所以电流表可以选择量程为0～0.6A的，如果选择0～3A的会导致指针偏角太小无法正确读数；故选B。
6.【答案】D
【解析】A图电流表和电压表的位置反了；B图电压表测得是电源的电压；C图电压表测得是滑动变阻器两端的电压；D正确，故选D。
7.【答案】B
【解析】测量电阻时，应该测量电阻两端的实际电压和通过电阻的实际电流；而电流表实际测量的是通过待测电阻和电压表的总电流，即电流偏大，而电压表是与电阻并联连接，测量的电压是准确的，由R=U/I可知，电阻的测量值小于真实值，，故选B。
8.【答案】D
【解析】根据图甲可知，电压与电流成正比，因此该电阻为定值电阻，即电阻是导体自身的性质，它不随导体两端的电压和导体中的电流改变而改变，根据图示可知，当电阻两端电压为3V时，通过的电流为3A，由I=U/R可知，定值的电阻：R=U/I=1Ω，故AB正确；由乙图可知，电压与电流不成正比，即当灯泡两端电压发光改变时，灯泡的阻值也随之发生变化，且电压变化比电流变化快，因此小灯泡的电阻随灯丝温度的增加而增大，故C正确；测定小灯泡的电阻时，多次测量是为了寻找灯丝电阻与温度的关系，不能求平均值减小误差，故D错误；故选D.
9.【答案】I-URV；URvIRV-U
10.【答案】（1）R=U/I；（2）断开；（3）A；（4）0.5；3.5；7。
1.在用伏安法测电阻实验中，王力同学不小心将电流、电压两表位置接反，如图所示，已知两表量程合适，则闭合开关后，会发生的现象是（ ）
A.电流表烧坏
B.电压表烧坏
C.电源烧坏
D.电压表示数等于电源电压
2.亮亮同学在测量小灯泡的电阻时，如图，闭合开关，发现小灯泡不亮，电流表无示数，电压表有示数，则电路故障是（ ）
A.灯泡短路
B.滑动变阻器短路
C.灯泡断路
D.滑动变阻器断路
3. 如图所示，在测量小灯泡的电阻实验中，当闭合开关S时，发现灯泡L不亮，电流表、电压表都有较小的偏转，则灯泡不亮的原因是（ ）
A.变阻器R的阻值太大
B.灯泡L断路
C.灯泡L被短路
D.开关S被短路
4.对于“探究电流跟电阻的关系”和“伏安法测量电阻”的这两个实验，下列说法不正确的是（ ）
A. 它们都是采用控制变量的研究方法
B. 它们的实验电路在教科书中是相同的
C. 前者多次测量的目的是分析多组数据，得出电流跟电阻的关系
D. 后者多次测量的目的是取电阻的平均值，减小误差
5.一个大约为20欧的电阻，接在由4节干电池串联的电源上，要测这个电阻中的电流和两端的电压，电流表，电压表选的量程应为（ ）
A．0～0.6A，0～3V B．0～0.6A，0～15V
C．0～3 A，0～3 V D．0～3 A，0～15 V
6.用伏安法测电阻R的阻值，在如图所示的电路图中正确的是（ ）
A. B.
C. D.
7.用“伏安法测电阻”的实验电路如图所示．如果考虑到电流表本身有一定的电阻（具有分压作用），电压表本身也有一定的电阻（具有分流作用），则下列判断中正确的是（ ）
A．测量值等于电阻的实际值 B．测量值小于电阻的实际值
C．测量值大于电阻的实际值 D．以上三种情况都有可能
8. 用“伏安法测电阻”的实验中，小雪和晓彤分别选用定值电阻和小灯泡为测量对象，在处理实验数据时，分别画出了U-I的图象，如图甲、乙所示。对于图象的分析，以下说法错误的是（ ）
A.由甲图可知，定值电阻的阻值为1Ω
B.由甲图可知，电阻不随其两端的电压和导体中的电流而改变
C.由乙图及实验现象可知：小灯泡的电阻随灯丝温度的增加而增大
D.为了减小误差，应该用多次测量的方法，计算小灯泡的电阻
9. 如图所示是某同学用“伏安法”测量定值电阻R（阻值未知）的实验电路图。如果电流表内阻为RA，示数为I；电压表的内阻为RV，示数为U，则通过待测电阻R的电流为 ，待测电阻R的阻值为 。
10. 用伏安法测某导体电阻的实验：
（1）实验原理是： 。
（2）在连接电路的过程中，开关始终是 ______ 的（填“断开”或“闭合”）
（3）根据图1所示实物连接情况，闭合开关前滑片P若在B端，导线的M端应接滑动变阻器的 ______ 端。（填“A”或“B”。）
（4）滑片P移动到某一位置时，电流表、电压表读数如图2所示。则电流= ______ A，电压= ______ V；导体的电阻= Ω。
参考答案
1.【答案】D
【解析】当如图电压表与电流表的位置互换时，电压表串联在电路中，能测量电源电压，故有示数，等于电源电压；但电压表的内阻很大，根据欧姆定律可知，此时电路中的电流会很小，所以电流表、电源不会损坏，且电流表示数几乎为零．故选D。
2.【答案】C
【解析】灯泡短路时，电压表被短路无示数，电路中有电流，则电流表有示数，故A错误；滑动变阻器短路时，电路为灯泡的简单电路，灯泡发光，故B错误；灯泡断路时，电路断路，灯泡不亮、电流表无示数，电压表串联在电路中测电源的电压有示数，故C正确；滑动变阻器断路，电路断路，电压表和电流表无示数、灯泡不亮，故D错误；故选C。
3.【答案】A
【解析】变阻器R的阻值太大，则电路中的电流过小，灯泡不发光，且根据欧姆定律，灯泡两端的电压也很小，灯泡不发光，电流表、电压表有示数但很小，故A正确；灯泡断路，电流表几乎无示数，电压压表串联在电路中，测得是电源电压，故B错误；灯泡被短路时，电压表被短路，指针不偏转，电路中电流很大，故电流表有明显偏转，故C错误；开关S被短路，被测电路中电流不变，电压不变，为正常常测量电路，故选A。.
4.【答案】A
【解析】在“探究电流跟电阻的关系”时需要采用控制变量法，而“伏安法测量电阻”时不需要利用控制变量法，A不正确； 两个实验的实验电路图都相同，B说法正确；多次测量是为了发现规律和减小误差，故CD都正确，故选A。
5.【答案】B
【解析】由4节干电池串联成的电源，其电压为1.5V×4=6V；所以可以选择量程为0～15V、选择0～3V的会超过量程；若将一个20欧的电阻接在这个电源上，则电路中的电流为I=U/R=6V/20Ω=0.3A；所以电流表可以选择量程为0～0.6A的，如果选择0～3A的会导致指针偏角太小无法正确读数；故选B。
6.【答案】D
【解析】A图电流表和电压表的位置反了；B图电压表测得是电源的电压；C图电压表测得是滑动变阻器两端的电压；D正确，故选D。
7.【答案】B
【解析】测量电阻时，应该测量电阻两端的实际电压和通过电阻的实际电流；而电流表实际测量的是通过待测电阻和电压表的总电流，即电流偏大，而电压表是与电阻并联连接，测量的电压是准确的，由R=U/I可知，电阻的测量值小于真实值，，故选B。
8.【答案】D
【解析】根据图甲可知，电压与电流成正比，因此该电阻为定值电阻，即电阻是导体自身的性质，它不随导体两端的电压和导体中的电流改变而改变，根据图示可知，当电阻两端电压为3V时，通过的电流为3A，由I=U/R可知，定值的电阻：R=U/I=1Ω，故AB正确；由乙图可知，电压与电流不成正比，即当灯泡两端电压发光改变时，灯泡的阻值也随之发生变化，且电压变化比电流变化快，因此小灯泡的电阻随灯丝温度的增加而增大，故C正确；测定小灯泡的电阻时，多次测量是为了寻找灯丝电阻与温度的关系，不能求平均值减小误差，故D错误；故选D.
9.【答案】I-URV；URvIRV-U
10.【答案】（1）R=U/I；（2）断开；（3）A；（4）0.5；3.5；7。
