人教版九年级全册第3节 电阻的测量练习题

这是一份人教版九年级全册第3节 电阻的测量练习题，共6页。试卷主要包含了3 电阻的测量 第2课时，6 A，0～3A等内容，欢迎下载使用。

1.要测量一个阻值约为600Ω的电阻Rx，提供的器材有：干电池两节、学生用电压表（量程为0—3V、0—15V）、学生用电流表（量程为0—0.6A、0—3A）、滑动变阻器（10Ω 2A）和电阻箱R0（0—9999Ω 5A）各一个，开关、导线若干.下列四个设计方案中，能测出Rx阻值的最合理的方案是

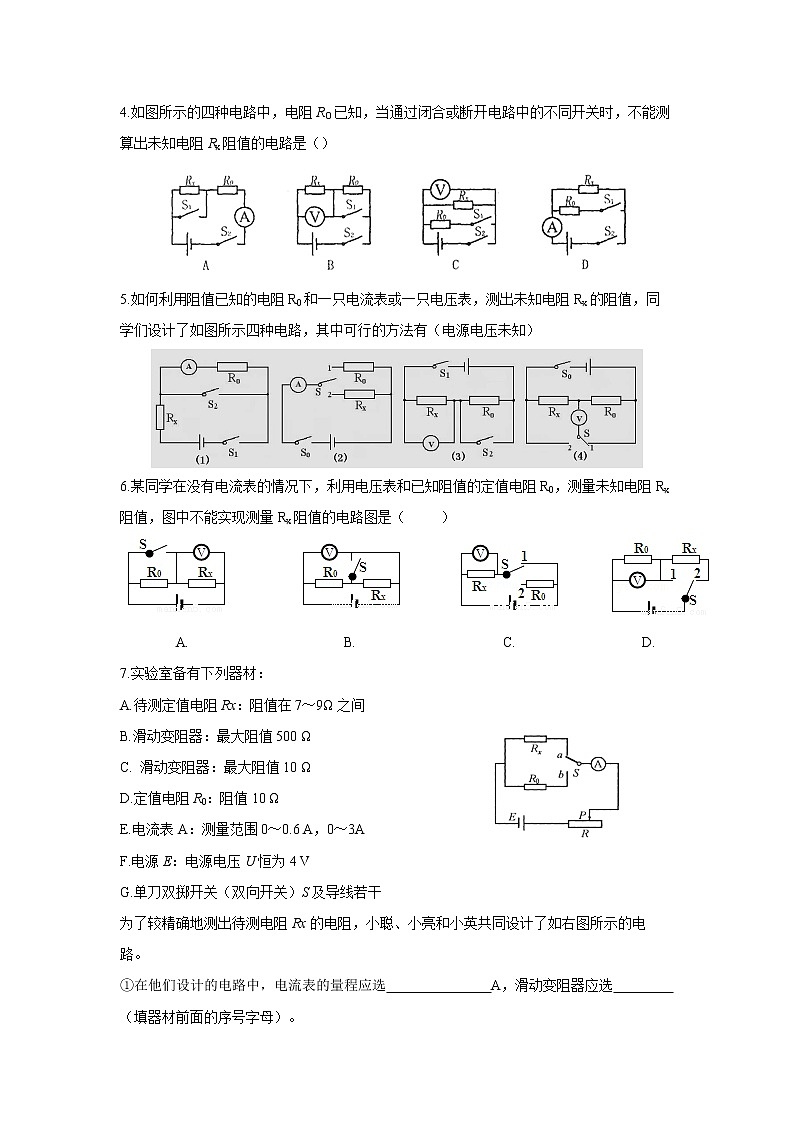

2. 现有两个阻值不等的未知电阻R1和R2，为了分辨它们的阻值大小，几个同学分别设计了如图所示的四种电路，其中不可行的是（ ）
A. B.
C. D.
3. 如图所示，几个同学在只有电流表或电压表时，利用一个已知阻值的电阻R0设计了四个测未知电阻Rx的电路，其中不可行的是（ ）
A B C D
4.如图所示的四种电路中，电阻RO已知，当通过闭合或断开电路中的不同开关时，不能测算出未知电阻Rx阻值的电路是（）
5.如何利用阻值已知的电阻R0和一只电流表或一只电压表，测出未知电阻Rx的阻值，同学们设计了如图所示四种电路，其中可行的方法有（电源电压未知）
6.某同学在没有电流表的情况下，利用电压表和已知阻值的定值电阻R0，测量未知电阻Rx阻值，图中不能实现测量Rx阻值的电路图是（ ）
A. B. C. D.
7.实验室备有下列器材：
A.待测定值电阻Rx：阻值在7～9Ω之间
B.滑动变阻器：最大阻值500 Ω
C. 滑动变阻器：最大阻值10 Ω
D.定值电阻R0：阻值10 Ω
E.电流表A：测量范围0～0.6 A，0～3A
F.电源E：电源电压U恒为4 V
G.单刀双掷开关（双向开关）S及导线若干
为了较精确地测出待测电阻Rx的电阻，小聪、小亮和小英共同设计了如右图所示的电路。
①在他们设计的电路中，电流表的量程应选 A，滑动变阻器应选 （填器材前面的序号字母）。
②小亮设计的实验操作主要步骤是：
Ⅰ.将开关掷向a，移动滑动变阻器的滑片至某一位置，使A表的指针指到表盘上某一适当位置；读出电路稳定后A表的示数（记为I1）
Ⅱ.将开关掷向b，移动滑动变阻器的滑片至另一位置，使A表的指针指到表盘上另一适当位置；读出电路稳定后A表的示数（记为I2）
小聪和小英认为小亮设计的步骤Ⅱ中有不妥当之处，请你帮小亮写出正确的步骤Ⅱ：
。
③按正确的操作，他们顺利的测出了Rx的电阻。请你写出用测得的物理量I1、I2和已知物理量U、R0表示的Rx的表达式：
Rx=
8.在测量未知电阻Rx（阻值约为150 Ω）的实验中，提供的实验器材有：电源（电压3 V）、滑动变阻器R（0~50 Ω）、电阻箱R0（0~9999 Ω）、电流表（0~0.6 A）、电压表（0~3 V）、开关及导线若干。
（1）小虎同学设计了图甲所示的电路，不能较准确测出Rx的阻值，理由是 。
（2）小明同学设计了图乙所示的电路进行测量，正确连接电路后，小明先将开关S拨至 ，调节变阻器的滑片至某一位置，记下此时电压表的示数U1；再将开关S拨至另一位置，调节 ，使电压表的示数恰为U1，记下电阻箱的示数为R。
（3）小华设计了如图丙所示的测量电路，同样可以测量未知电阻，其中R0是定值电阻，请在空格内把实验步骤补充完整。
①闭合S、S1，用电压表测出电源的电压为U。
② ，用电压表测出待测电阻Rx两端的电压为U1。
③请用测量值U和U1，已知量R0来表示Rx= 。
参考答案
1.【答案】D
【解析】由题意可知，电路中的电阻阻值可能很大，但电路中的电压很小，所以电流也会很小，题目中的电流表可能无法读数，或者说误差会非常大，故A、B方案不可行；C 方案电路并联，不能计算出电流，故不能得出电阻值；D 未知电阻与电阻箱串联，当两开关闭合时，电压表测量电源电压，S1闭合，S2断开时，电压表测量未知电阻的电压，两次电压的差为电阻箱的电压，而电阻箱可以调整并读出电阻值大小，所以可以根据I=UR得到电流，串联电流相等，可以求出未知电阻的阻值，并且可以多次改变电阻箱的电阻进行多次测量从而求平均值，所以D方案最合理。
2.【答案】A
【解析】A中两电阻串联在电路中，通过电阻的电流相等，无法判断其阻值的大小，A符合题意；B中两电阻串联在电路中，根据欧姆定律可知电阻越大，电阻两端的电压越大.故B可行，不符题意；C中两电阻并联在电路中，根据欧姆定律可知电阻越大，通过电阻的电流越小.故C可行，不符题意；D中两电阻并联，电流表A2测量R2的电流，电流表A测量R1和R2中总电流，从而计算出R1电流，根据并联电路电阻与电流的关系可以判断电阻大小，故D可行，不符题意；故选A。
3.【答案】A
【解析】A、Rx和定值电阻串联，电流表测量串联电路的电流，不能直接或间接测量Rx两端的电压，不能求出Rx电阻，故A错误；B、Rx和定值电阻串联，电压表U1测量定值电阻两端的电压，求出通过定值电阻的电流.根据串联电路电流处处相等，通过Rx电流等于通过定值电阻电流Ix=I0.电压表V2测出Rx两端的电压UX.很据Rx=Ux/Ix可以求出RX的阻值，故B不符合题意；C、Rx和定值电阻并联，电流表A1测量定值电阻的电流，根据U=IR，求出定值电阻两端的电压.根据并联电路各支路电压相等，Rx两端电压等于定值电阻两端的电压Ux=U0.电流表A2测量Rx的电流Ix，根据Rx=UX/IX求出电阻，故C不符合题意；D、开关S和S1都闭合时，电压表测量电源电压.开关S闭合S1断开时，电压表直接测量Rx两端的电压.根据 串联电路总电压等于各串联导体电压之和，求出定值电阻两端的电压，根据I=U/R，求出通过定值电阻的电流.根据串联电路电流处处相等，通过Rx电流等于通过定值电阻电流Ix=I0.根据Rx=UX/IX求出电阻.故D不符合题意。
4.【答案】C
【解析】A、当开关S1和S2都闭合时，Rx被短路只有R0中有电流，电流表测得此时的电流I，根据U=R0I求出电源电压；当只闭合开关S2时，定值电阻R0和Rx串联，电流表测得的即是R0的电流也是Rx中的电流Ix，根据U0=R0Ix求出R0表两端的电压，则Ux=U-U0，根据Rx=UX/IX，求出电阻.符合题意；B、开关S1和S2都闭合时，R0被短路，电压表测量电源电压U；只闭合S2时，R0和Rx串联，电压表直接测量Rx两端的电压Ux，根据串联电路总电压等于各串联导体电压之和，求出定值电阻两端的电压U0=U-Ux，根据I0=U0/R0，求出通过定值电阻的电流.根据串联电路电流处处相等，通过Rx电流等于通过定值电阻电流Ix=I0.根据Rx=UX/IX求出电阻.符合题意；C、当开关S1和S2都闭合时，R0和Rx并联，电压表测量电源电压、R0电压、Rx电压Ux；只闭合开关S2时，电压表测量电源电压、Rx电压Ux，不能直接或间接测量出Rx电流，所以不能求出Rx电阻.不符合题意；D、当开关S1和S2都闭合时，定值电阻R0和Rx并联，电流表测量干路中电流I；只闭合开关S2时，R0被断路，电流表测量Rx中电流Ix.用并联电路电流特点，求出开关S1和S2都闭合时R0中电流I0=I-Ix，则R0两端电压U0=I0R0，根据并联电路电压特点知Ux=U0，根据Rx=UX/IX，求出电阻，符合题意。
5.【答案】B
【解析】（1）开关S1闭合，S2断开时R0和Rx串联，电流表可以测出通过Rx的电流Ix；S2闭合时为Rx的简单电路，不能直接或间接测量出Rx的电压，所以不能求出Rx的电阻。
（2）开关S0闭合，S接1时电路为R0的简单电路，电流表测电路中的电流，根据欧姆定律求出电源的电压；当S接2时电路为未知电阻Rx的简单电路，电流表测通过Rx的电流Ix，根据Rx=Ux/Ix求出电阻。
（3）开关S1和S2都闭合时，R0被短路，电压表测量电源电压U；只闭合S1时，R0和Rx串联，电压表直接测量Rx两端的电压Ux.根据串联电路总电压等于各串联导体电压之和，求出定值电阻两端的电压U0=U-Ux，根据I0=U0/R0，求出通过定值电阻的电流.根据串联电路电流处处相等，通过Rx电流等于通过定值电阻电流Ix=I0.根据Rx=Ux/Ix求出电阻.
（4）开关S0闭合，S接1时和S接2时电压表的正负接线柱会连接错误，故无法测出正确的使用.故选B。
6.【答案】B
【解析】A、当开关闭合时，R0短路，电压表测电源电压，设此时示数为U1，当开关断开时，R0与RX串联，电压表测RX的电压，设此时示数为U2，则此时R0两端的电压为U1﹣U2.根据串联电路电流处处相等可列出等式：U1-U2/R0=U2/RX，推导得出RX=R0U2/U1-U2，故此电路可以测出RX阻值；B、当开关闭合时，RX被短路，电压表测电源电压，当开关断开时，RX与R0串联，电压表仍测电源电压，无法推导出通过RX的电流，故此电路不能测出RX阻值；C、当开关掷到1档时，只有RX接入电路，电压表示数等于电源电压，设此时示数为U1，当开关掷到2档时，RX与R0串联，电压表测RX的电压，设此时示数为U2，则此时R0两端电压为U1﹣U2.根据串联电路电流处处相等可列出等式：U2/RX=U1-U2/R0，推导得出RX=R0U2/U1-U2，故此电路可以测出RX阻值；D、当开关掷到1档时，只有R0接入电路，电压表示数等于电源电压，设此时示数为U1，当开关掷到2档时，RX与R0串联，电压表测R0的电压，设此时示数为U2，则此时RX两端电压为U1﹣U2。根据串联电路电流处处相等可列出等式：U2/R0=U1-U2/RX，推导得出RX=R0（U1-U2）/U2，故此电路可以测出RX阻值.
7.【答案】① 0~0.6A C
②Ⅱ.保持滑动变阻器的滑片位置不变，时电流表的指针指到表盘上另一适当的位置，读出电路稳定后电流表的示数（记为I2）。
③Rx=
8.【答案】（1） 电路中电流小于电流表的分度值无法精确测量
（2）1 电阻箱的阻值
（3）②断开S1 ，
③Rx= U1R0U-U1
