初中物理人教版九年级全册第3节 串联和并联巩固练习

这是一份初中物理人教版九年级全册第3节 串联和并联巩固练习，共6页。试卷主要包含了如图所示，电路分析错误的是，图中的电路图和实物图相对应的是等内容，欢迎下载使用。

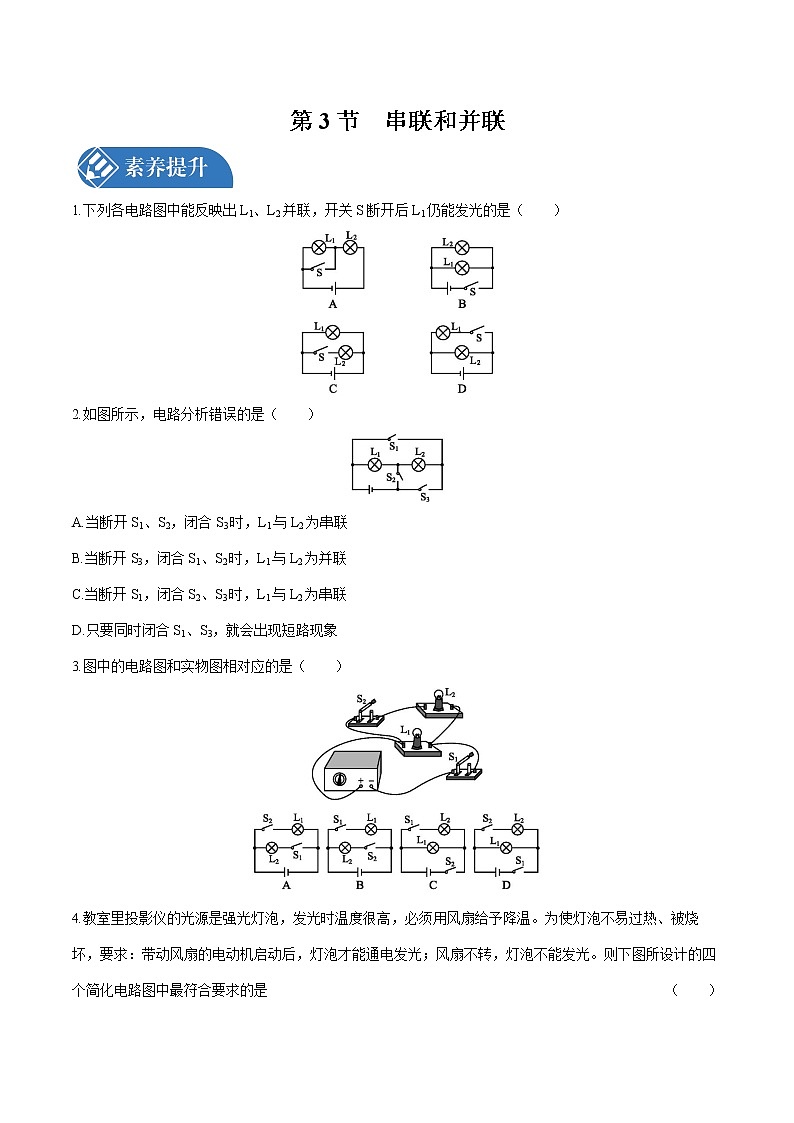

1.下列各电路图中能反映出L1、L2并联，开关S断开后L1仍能发光的是（ ）
2.如图所示，电路分析错误的是（ ）
A.当断开S1、S2，闭合S3时，L1与L2为串联
B.当断开S3，闭合S1、S2时，L1与L2为并联
C.当断开S1，闭合S2、S3时，L1与L2为串联
D.只要同时闭合S1、S3，就会出现短路现象
3.图中的电路图和实物图相对应的是（ ）

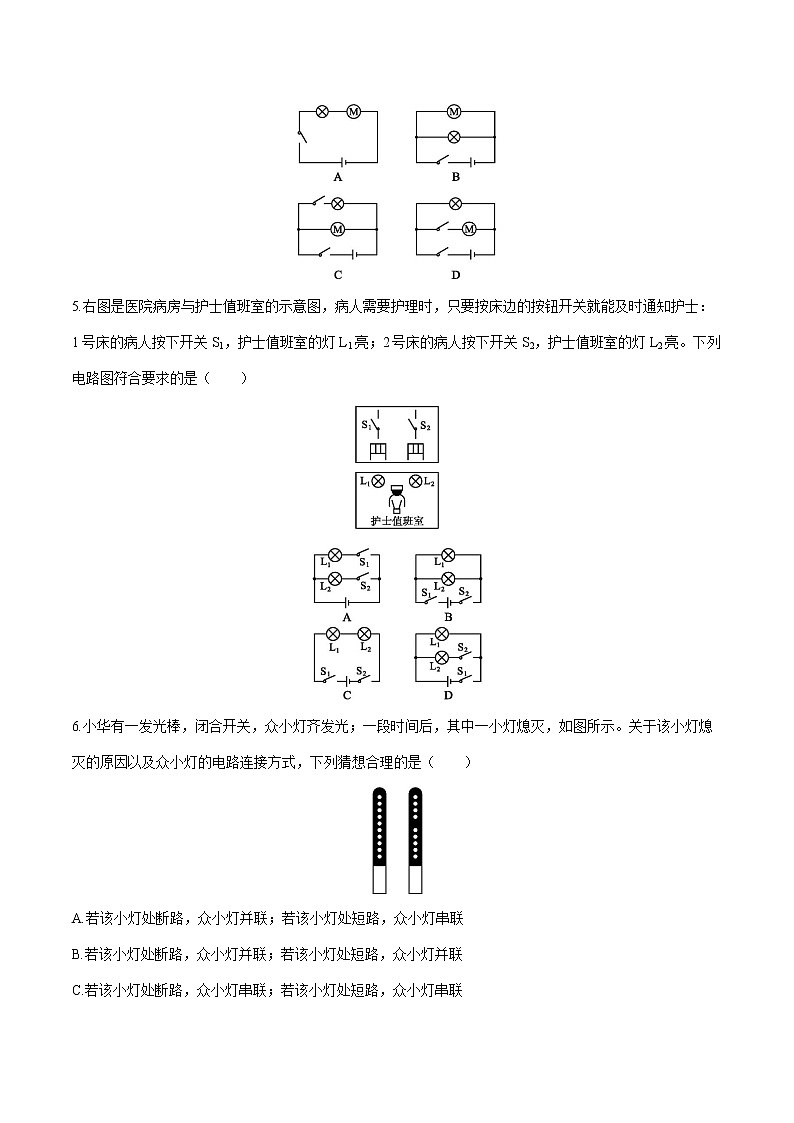

4.教室里投影仪的光源是强光灯泡，发光时温度很高，必须用风扇给予降温。为使灯泡不易过热、被烧坏，要求：带动风扇的电动机启动后，灯泡才能通电发光；风扇不转，灯泡不能发光。则下图所设计的四个简化电路图中最符合要求的是（ ）
5.右图是医院病房与护士值班室的示意图，病人需要护理时，只要按床边的按钮开关就能及时通知护士：1号床的病人按下开关S1，护士值班室的灯L1亮；2号床的病人按下开关S2，护士值班室的灯L2亮。下列电路图符合要求的是（ ）
6.小华有一发光棒，闭合开关，众小灯齐发光；一段时间后，其中一小灯熄灭，如图所示。关于该小灯熄灭的原因以及众小灯的电路连接方式，下列猜想合理的是（ ）
A.若该小灯处断路，众小灯并联；若该小灯处短路，众小灯串联
B.若该小灯处断路，众小灯并联；若该小灯处短路，众小灯并联
C.若该小灯处断路，众小灯串联；若该小灯处短路，众小灯串联
D.若该小灯处断路，众小灯串联；若该小灯处短路，众小灯并联

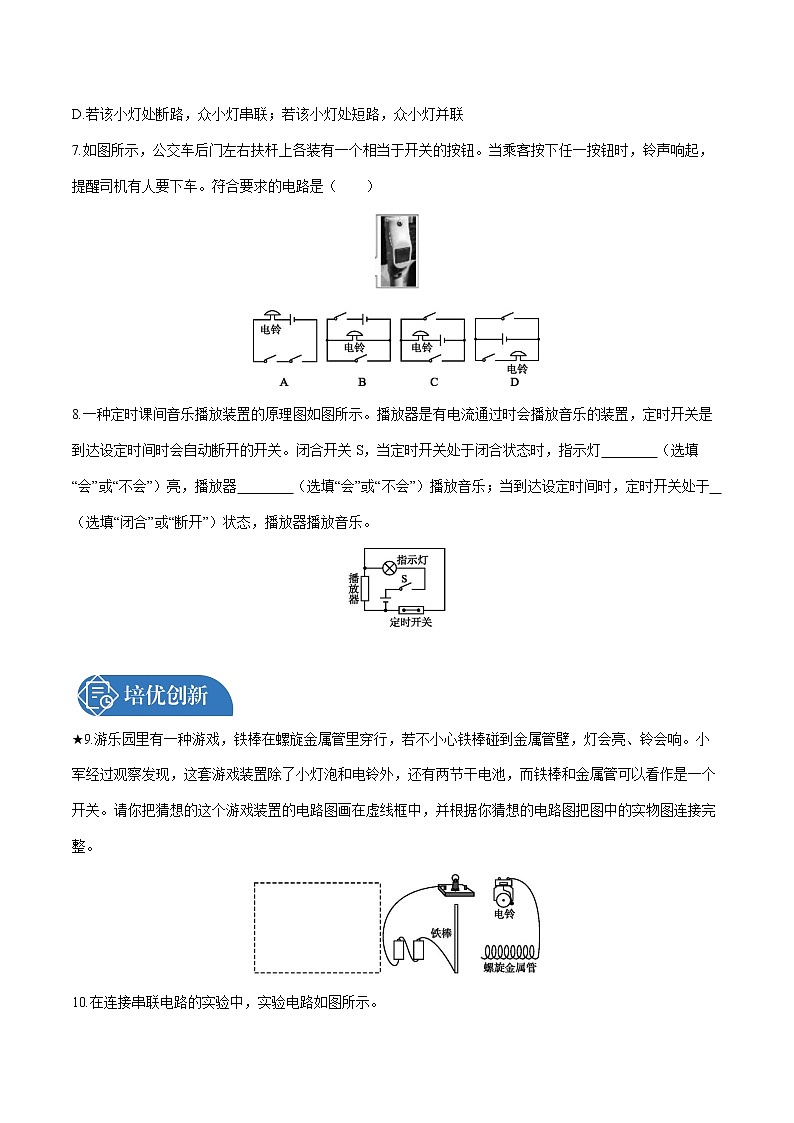

7.如图所示，公交车后门左右扶杆上各装有一个相当于开关的按钮。当乘客按下任一按钮时，铃声响起，提醒司机有人要下车。符合要求的电路是（ ）
8.一种定时课间音乐播放装置的原理图如图所示。播放器是有电流通过时会播放音乐的装置，定时开关是到达设定时间时会自动断开的开关。闭合开关S，当定时开关处于闭合状态时，指示灯 （选填“会”或“不会”）亮，播放器 （选填“会”或“不会”）播放音乐；当到达设定时间时，定时开关处于 （选填“闭合”或“断开”）状态，播放器播放音乐。
★9.游乐园里有一种游戏，铁棒在螺旋金属管里穿行，若不小心铁棒碰到金属管壁，灯会亮、铃会响。小军经过观察发现，这套游戏装置除了小灯泡和电铃外，还有两节干电池，而铁棒和金属管可以看作是一个开关。请你把猜想的这个游戏装置的电路图画在虚线框中，并根据你猜想的电路图把图中的实物图连接完整。
10.在连接串联电路的实验中，实验电路如图所示。
（1）在连接电路时，开关应该处于 状态。
（2）连接好电路后闭合开关，小慧发现L1、L2两只灯泡都不亮，她用手按一下灯泡L1，L1、L2仍然都不亮，按一下灯泡L2，两灯都亮，松开手两灯又不亮，则故障可能是 （选填“L1灯丝断了”“L2灯丝断了”“L1短路”或“L2与灯座接触不良”）。
（3）排除故障后，闭合开关两灯同时亮，断开开关两灯同时灭；将开关换接到L1和L2之间、L1和电池负极之间，观察到同样的现象。这样操作的目的是探究 。
参考答案
1.C 选项A中L1与L2串联，B、C、D选项中L1、L2都是并联；选项B中开关S断开两灯均不发光；选项C中开关S断开L1仍能发光；选项D中开关S与L1串联，S断开后L1不发光。故选C。
2.C 由题意结合题图可知，判断电路连接方式，可由电流路径来判断。当断开S1、S2，闭合S3时，L1与L2为串联；当断开S3，闭合S1、S2时，L1与L2为并联；同时闭合S1、S3，就会出现短路现象，故选项A、B、D正确。当断开S1，闭合S2、S3时，L2被短路，故选项C错误。
3.D 从实物图连接可看出，电路为并联电路，开关S2与L2在一条支路中，L1单独一个支路，开关S1在干路中，与实物图相符的是选项D。
4.C 选项A中风扇和电灯串联；选项B中风扇和电灯虽然并联，但只有一个开关在干路上，两用电器工作状态相同；选项D中风扇和电灯并联，但该电路的工作顺序为灯泡和风扇要么同时工作，要么灯泡先亮，风扇随后转动，不符合“风扇不转，灯泡不能发光”的要求。
5.A 既然两灯互不影响，独立工作，所以两灯是并联的；每个开关都是单独控制某一特定的灯，都不能控制所有灯，因此每个开关都在控制的灯所在的支路上。
6.A 若该小灯处断路，其他小灯仍然能够发光，说明此小灯对其他小灯发光情况无影响，所以众小灯并联；若该小灯短路，如果与其他小灯是并联的，则其他小灯也被短路不能发光，所以此小灯与其他小灯串联，此小灯短路，相当于在此位置串联了一段导线，所以其他小灯仍然发光。
7.C 按下任意按钮铃声都能响起，说明两个开关都能独自与电铃、电源形成通路，符合这一要求的是选项C。
8.【解析】 由题图可知，闭合开关S，当定时开关处于闭合状态时，指示灯与电源形成通路，会亮，播放器被短接，不会播放音乐；由题意可知，当到达设定时间时，定时开关断开，播放器与电源、指示灯形成通路，有电流通过，播放音乐。
【答案】 会 不会 断开
9.【解析】 铁棒和金属管可以看作一个开关，且它同时控制着灯泡与电铃。因此，如果电路是电灯和电铃并联，则开关应该接在干路中。同时电灯和电铃也可以是串联，但当它们串联时，如果任何一个元件出现故障，则另一个也无法工作。
【答案】 如图甲所示或如图乙所示
甲
乙
10.【解析】 （1）为了保护电路，在连接电路时，开关应该处于断开状态。（2）闭合开关，L1、L2两只灯泡都不亮，则电路可能断路、短路或接触不良；用手按一下灯泡L2，两灯都亮，则故障可能不在L1；松开手两灯又不亮，说明故障可能是L2与灯座接触不良。（3）串联电路的特点是各用电器相互影响，不能独立工作，开关控制所有用电器，开关的位置变化时，控制作用不变。闭合开关两灯同时亮，断开开关两灯同时灭；将开关换接到L1和L2之间、L1和电池负极之间，观察到同样的现象，这样操作的目的是探究串联电路中开关的作用。
【答案】 （1）断开
（2）L2与灯座接触不良
（3）串联电路中开关的作用
