人教版九年级全册第2节 电生磁随堂练习题

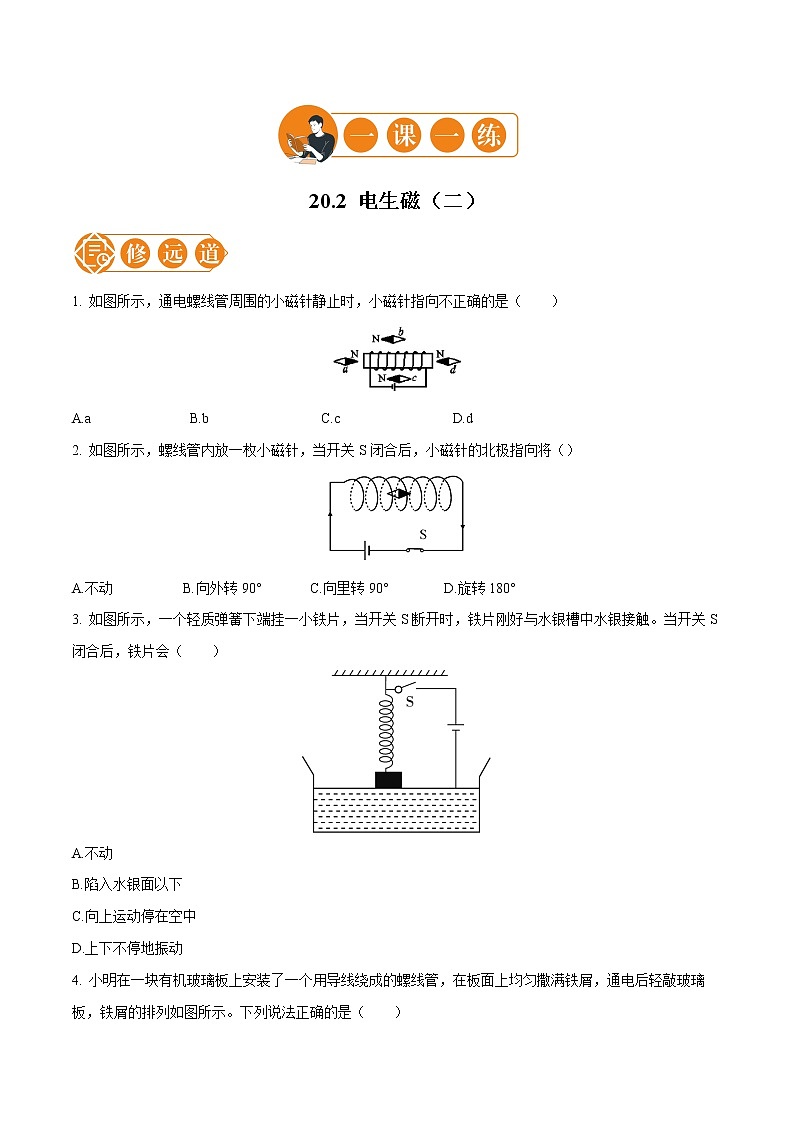

20.2 电生磁（二）

1. 如图所示，通电螺线管周围的小磁针静止时，小磁针指向不正确的是（　　）

A.a              B.b                C.c                D.d

2. 如图所示，螺线管内放一枚小磁针，当开关S闭合后，小磁针的北极指向将（）

A.不动          B.向外转90°       C.向里转90°        D.旋转180°

3. 如图所示，一个轻质弹簧下端挂一小铁片，当开关S断开时，铁片刚好与水银槽中水银接触。当开关S闭合后，铁片会（　　）

A.不动

B.陷入水银面以下

C.向上运动停在空中

D.上下不停地振动

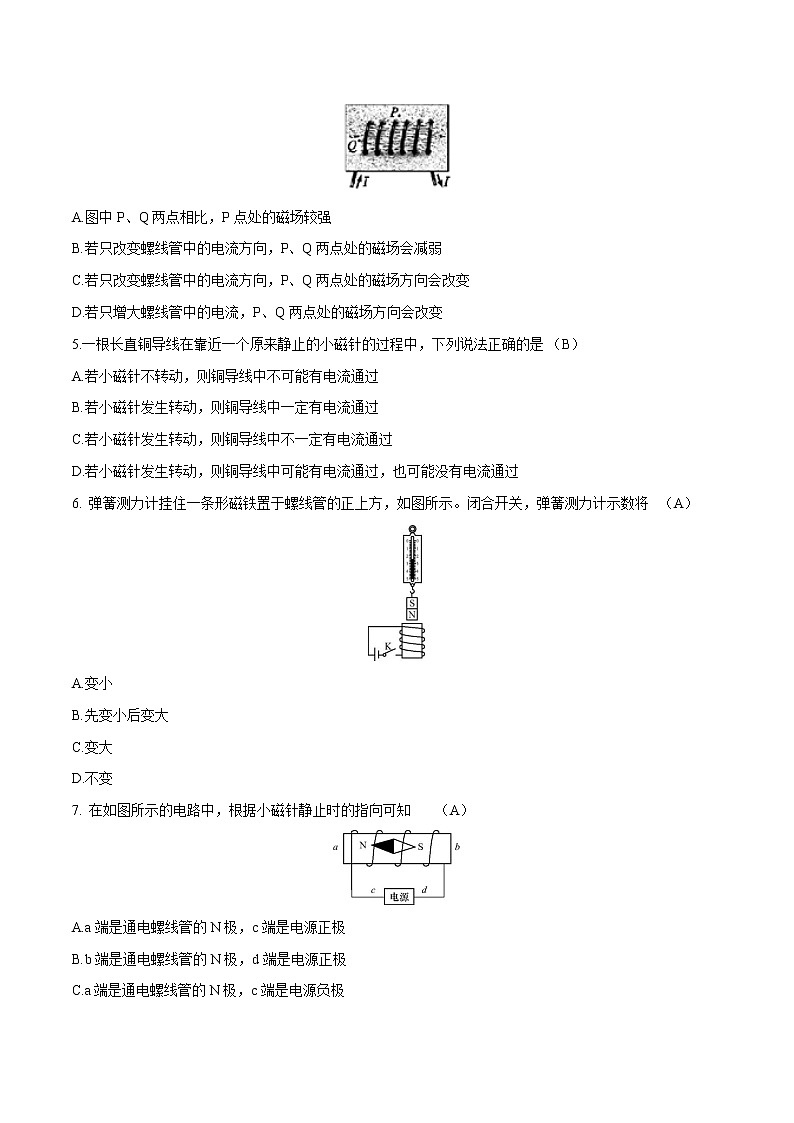

4. 小明在一块有机玻璃板上安装了一个用导线绕成的螺线管，在板面上均匀撒满铁屑，通电后轻敲玻璃板，铁屑的排列如图所示。下列说法正确的是（　　）

A.图中P、Q两点相比，P点处的磁场较强

B.若只改变螺线管中的电流方向，P、Q两点处的磁场会减弱

C.若只改变螺线管中的电流方向，P、Q两点处的磁场方向会改变

D.若只增大螺线管中的电流，P、Q两点处的磁场方向会改变

5.一根长直铜导线在靠近一个原来静止的小磁针的过程中，下列说法正确的是 （B）

A.若小磁针不转动，则铜导线中不可能有电流通过

B.若小磁针发生转动，则铜导线中一定有电流通过

C.若小磁针发生转动，则铜导线中不一定有电流通过

D.若小磁针发生转动，则铜导线中可能有电流通过，也可能没有电流通过

6. 弹簧测力计挂住一条形磁铁置于螺线管的正上方，如图所示。闭合开关，弹簧测力计示数将 （A）

A.变小

B.先变小后变大

C.变大

D.不变

7. 在如图所示的电路中，根据小磁针静止时的指向可知 （A）

A.a端是通电螺线管的N极，c端是电源正极

B.b端是通电螺线管的N极，d端是电源正极

C.a端是通电螺线管的N极，c端是电源负极

D.b端是通电螺线管的N极，d端是电源负极

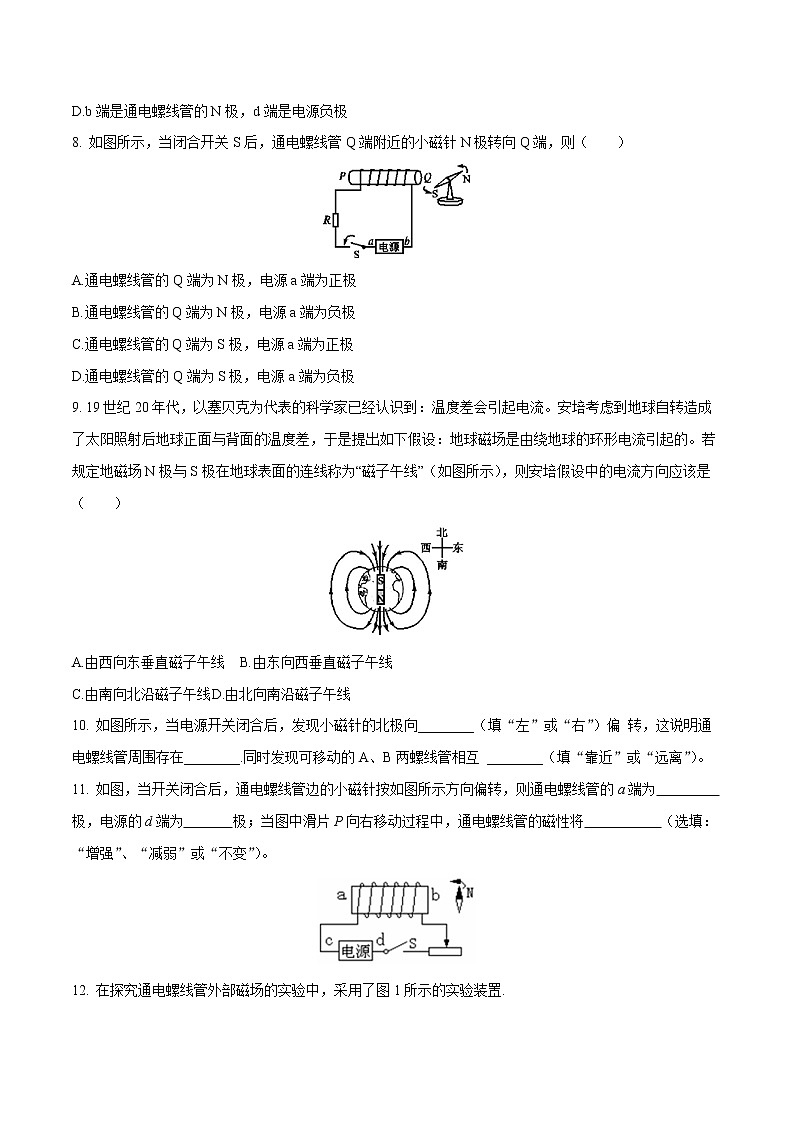

8. 如图所示，当闭合开关S后，通电螺线管Q端附近的小磁针N极转向Q端，则（　　）

A.通电螺线管的Q端为N极，电源a端为正极

B.通电螺线管的Q端为N极，电源a端为负极

C.通电螺线管的Q端为S极，电源a端为正极

D.通电螺线管的Q端为S极，电源a端为负极

9. 19世纪20年代，以塞贝克为代表的科学家已经认识到：温度差会引起电流。安培考虑到地球自转造成了太阳照射后地球正面与背面的温度差，于是提出如下假设：地球磁场是由绕地球的环形电流引起的。若规定地磁场N极与S极在地球表面的连线称为“磁子午线”（如图所示），则安培假设中的电流方向应该是（　　）

A.由西向东垂直磁子午线 B.由东向西垂直磁子午线

C.由南向北沿磁子午线 D.由北向南沿磁子午线

10. 如图所示，当电源开关闭合后，发现小磁针的北极向________（填“左”或“右”）偏 转，这说明通电螺线管周围存在________.同时发现可移动的A、B两螺线管相互 ________（填“靠近”或“远离”）。

11. 如图，当开关闭合后，通电螺线管边的小磁针按如图所示方向偏转，则通电螺线管的a端为         极，电源的d端为       极；当图中滑片P向右移动过程中，通电螺线管的磁性将           （选填：“增强”、“减弱”或“不变”）。

12. 在探究通电螺线管外部磁场的实验中，采用了图1所示的实验装置.

图1                      　　　图2

（1）当闭合开关S后，小磁针________（填“会”或“不会”）发生偏转，说明通电螺线管与小磁针之间是通过________发生力的作用.

（2）用铁屑来做实验，得到了图2所示的情形，它与________磁铁的磁场分布相似.为描述磁场而引入的磁感线________真实存在的.

（3）为了研究通电螺线管的磁极性质，老师与同学们一起对螺线管可能的电流方向和绕线方式进行了实验，得到了如图所示的四种情况.实验说明通电螺线管的磁极极性只与它的________有关，且这个关系可以用________判断.

参考答案

1.【答案】D

【解析】由安培定则可知，通电螺线管的右端为N极，左端为S极。螺线管周围的磁感线从N极出来回到S极，小磁针N极所指的方向跟磁感线方向一致，所以小磁针d指向错误。

2【答案】A

3.【答案】D

【解析】弹簧通电后，可理解为一根通电螺线管。螺线管通电后会产生磁场，而该弹簧每节弹簧之间，产生的磁极为异名磁极并相互吸引，则弹簧通电后，将小铁片拉起，离开水银面，使得电路断开，螺线管失去磁性，小铁片在重力的作用下，向下运动，与水银接触，从而将电路又接通，如此反复，最终弹簧上下不停地振动，故选D。

4.【答案】C

【解析】由图可以看出通电螺线管的磁场和条形磁体的磁场一样，并且可以看到Q点铁屑的分布比P点密集，由此可以确定Q点的磁场比P点强，故A错误；BC只改变电流方向，则磁场方向发生改变，但通电螺线管的磁场强弱不变，故B错误，C正确；只增大螺线管中的电流，则磁场的强弱发生改变，但磁场方向不变，故D错误.故选C.

5.【答案】B

6.【答案】A

【解析】根据安培定则可知，电磁铁的上端是N极.因为同名磁极相互排斥，所以当闭合开关K，弹簧测力计的示数将变小.故选A.

7.【答案】A

【解析】通电螺丝管内部中间的小磁针，静止时N极指向左端，可知，螺线管内部的磁场方向水平向左，根据安培定则，知螺线管中的电流从左侧流进，右侧流出，则c端为电源的正极，d端为负极，内部的磁场由b指向a，则a端是通电螺线管的N极，故A正确，BCD错误.故选A.

8.【答案】C

【解析】通电后小磁针N极指向左侧，因同名磁极相互排斥，异名磁极相互吸引，故螺线管的Q端为S极，P端为N极；由右手螺旋定则可知，电流应由左侧流入，即电源的a端为正极，b端为负极；故选C.

9.【答案】B

【解析】由于地磁场的N极在地理的南极附近，利用安培定则，将右手大拇指指向地磁场的N极，则四指弯曲的方向即电流的方向，从而可知地球环形电流的方向是自东向西，故选B。

10. 【答案】左　磁场　靠近

11.【答案】N、负、减弱

12.【答案】（1）会　磁场　（2）条形　不是　（3）电流方向　安培定则
