2021学年第5节 磁生电达标测试

这是一份2021学年第5节 磁生电达标测试，共6页。试卷主要包含了右图是动圈式话筒的结构示意图等内容，欢迎下载使用。

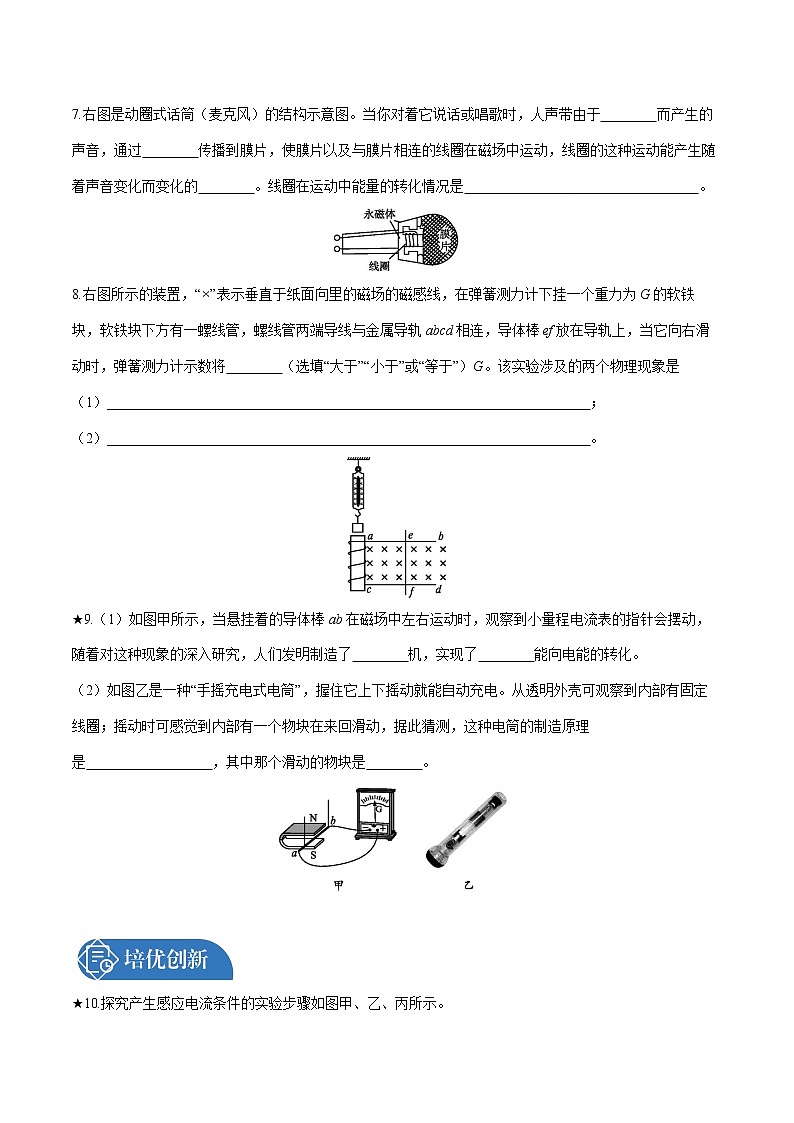

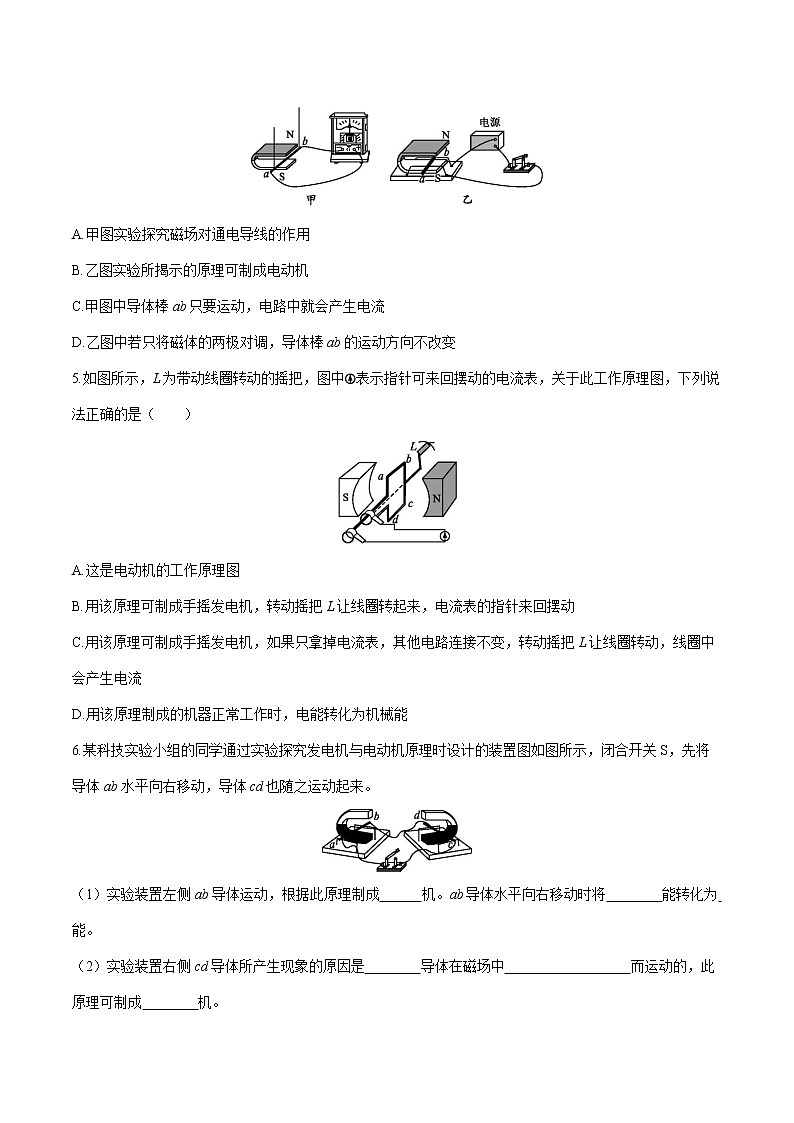

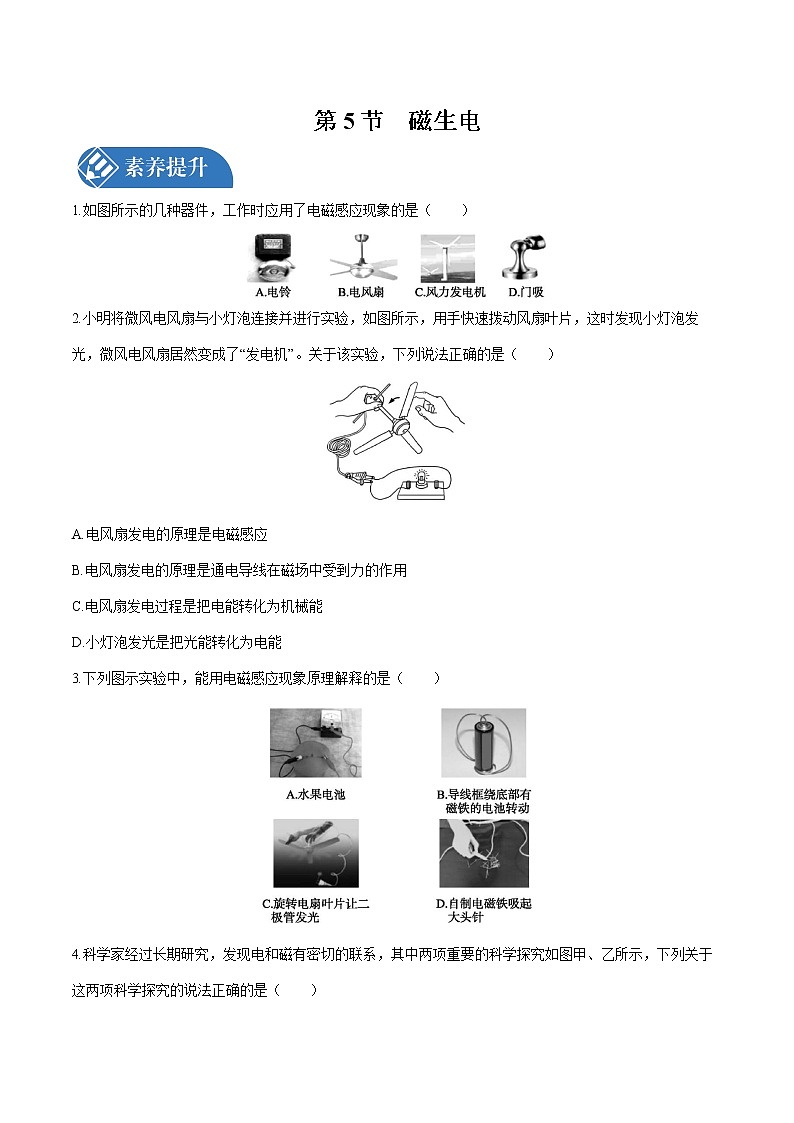

第5节　磁生电1.如图所示的几种器件，工作时应用了电磁感应现象的是（　　）2.小明将微风电风扇与小灯泡连接并进行实验，如图所示，用手快速拨动风扇叶片，这时发现小灯泡发光，微风电风扇居然变成了“发电机”。关于该实验，下列说法正确的是（　　）A.电风扇发电的原理是电磁感应B.电风扇发电的原理是通电导线在磁场中受到力的作用C.电风扇发电过程是把电能转化为机械能D.小灯泡发光是把光能转化为电能3.下列图示实验中，能用电磁感应现象原理解释的是（　　）4.科学家经过长期研究，发现电和磁有密切的联系，其中两项重要的科学探究如图甲、乙所示，下列关于这两项科学探究的说法正确的是（　　）A.甲图实验探究磁场对通电导线的作用B.乙图实验所揭示的原理可制成电动机C.甲图中导体棒ab只要运动，电路中就会产生电流D.乙图中若只将磁体的两极对调，导体棒ab的运动方向不改变5.如图所示，L为带动线圈转动的摇把，图中表示指针可来回摆动的电流表，关于此工作原理图，下列说法正确的是（　　）A.这是电动机的工作原理图B.用该原理可制成手摇发电机，转动摇把L让线圈转起来，电流表的指针来回摆动C.用该原理可制成手摇发电机，如果只拿掉电流表，其他电路连接不变，转动摇把L让线圈转动，线圈中会产生电流D.用该原理制成的机器正常工作时，电能转化为机械能6.某科技实验小组的同学通过实验探究发电机与电动机原理时设计的装置图如图所示，闭合开关S，先将导体ab水平向右移动，导体cd也随之运动起来。（1）实验装置左侧ab导体运动，根据此原理制成　　　机。ab导体水平向右移动时将　　　　能转化为　　　能。 （2）实验装置右侧cd导体所产生现象的原因是　　　　导体在磁场中　　　　　　　　　而运动的，此原理可制成　　　　机。 7.右图是动圈式话筒（麦克风）的结构示意图。当你对着它说话或唱歌时，人声带由于　　　　而产生的声音，通过　　　　传播到膜片，使膜片以及与膜片相连的线圈在磁场中运动，线圈的这种运动能产生随着声音变化而变化的　　　　。线圈在运动中能量的转化情况是　 　___________　　　　　　　　　。 8.右图所示的装置，“×”表示垂直于纸面向里的磁场的磁感线，在弹簧测力计下挂一个重力为G的软铁块，软铁块下方有一螺线管，螺线管两端导线与金属导轨abcd相连，导体棒ef放在导轨上，当它向右滑动时，弹簧测力计示数将　　　　（选填“大于”“小于”或“等于”）G。该实验涉及的两个物理现象是（1）_____________________________________________________________________； （2）_____________________________________________________________________。 ★9.（1）如图甲所示，当悬挂着的导体棒ab在磁场中左右运动时，观察到小量程电流表的指针会摆动，随着对这种现象的深入研究，人们发明制造了　　　　机，实现了　　　　能向电能的转化。 （2）如图乙是一种“手摇充电式电筒”，握住它上下摇动就能自动充电。从透明外壳可观察到内部有固定线圈；摇动时可感觉到内部有一个物块在来回滑动，据此猜测，这种电筒的制造原理是　　　　　　　　　，其中那个滑动的物块是　　　　。  ★10.探究产生感应电流条件的实验步骤如图甲、乙、丙所示。（1）本实验中，我们通过观察什么现象来判断电路是否有感应电流?　　　　　　　　　　　　　　　　　　。 （2）通过比较图　　与图　　可知，产生感应电流的一个条件是电路要闭合；通过比较图　　与图　　可知，产生感应电流的另一个条件是导体要在磁场中做切割磁感线运动。 （3）若图甲中AB棒不动，磁铁左右水平运动，电路　　　（选填“有”或“无”）感应电流。
参考答案1.C　电铃工作时应用了电流的磁效应，选项A不符合题意；电风扇工作时应用了电动机的工作原理，没有应用电磁感应现象，选项B不符合题意；发电机是根据电磁感应的原理制成的，选项C符合题意；门吸应用了磁极间的相互作用，选项D不符合题意。2.A　微风电风扇由磁体、线圈等组成，当用手快速拨动风扇叶片时，线圈做切割磁感线运动产生感应电流，所以，电风扇发电的原理是电磁感应。3.C　水果电池在电路中的作用相当于电源，不能用电磁感应现象解释，故A错误；导线框绕底部有磁铁的电池转动利用通电导体在磁场中受力的原理，故B错误；旋转电扇叶片，电风扇内部的线圈做切割磁感线运动，产生电流，使二极管发光，利用电磁感应现象原理，故C正确；电磁铁是利用电流的磁效应的原理工作的，故D错误。4.B　题图甲中当棒ab做切割磁感线运动时，电路中会产生电流，故该实验探究的是电磁感应现象，A错误；题图乙是通电导线在磁场中受到磁场力的实验，根据该原理制成了电动机，B正确；在题图甲中只有当导体棒ab做切割磁感线运动时，电路中才会产生电流，C错误；影响导体运动方向的因素有电流的方向和磁场的方向，若题图乙中的磁体的两极对调，则导体的运动方向会改变，D错误。5.B　发电机和电动机的原理图中都有磁铁和线圈，它们的区别在于发电机是磁生电，没电源；电动机是通电线圈在磁场中受力而转动，有通电导体，必须有电源。所以题图是发电机的原理图，故选项A错误。产生感应电流的条件是闭合电路的一部分导体在磁场中做切割磁感线的运动，电流的方向与磁场的方向和导体运动的方向有关，转动摇把L让线圈转起来，线圈中的ab边和cd边切割磁感线的运动方向周期性地改变，所以电流的方向也周期性地改变；如果拿掉电流表，电路是断路，不会有电流产生，故选项B正确，选项C错误。发电机正常工作时，机械能转化为电能，故选项D错误。6.【解析】 当导体ab向右运动时，切割磁感线，电路中产生感应电流，机械能转化为电能，据此现象制成了发电机；由于cd与ab相连，因此cd中有电流通过，根据磁场对电流的作用可知，cd将会发生运动，据此原理制成了电动机。【答案】 （1）发电　机械　电　（2）通电　受到力的作用　电动7.【解析】 动圈式话筒是依据电磁感应现象制成的。当对着话筒说话时，声音引起膜片振动，膜片带动线圈振动，线圈在永磁体的磁场中做切割磁感线运动，从而产生随声音变化的感应电流。动圈式话筒的工作原理可以概括为振动电流。【答案】 振动　空气　电流　机械能转化为电能8.【解析】 导体ef向右滑动时，满足产生感应电流的条件，则有电流通过螺线管，螺线管具有磁性，再吸引上面软铁块，使弹簧测力计示数变大。【答案】 大于　（1）电磁感应现象　（2）磁化现象（或电流的磁效应）9.【解析】 题图甲是电磁感应现象，利用这一原理制成了发电机，实现了由机械能向电能的转化；“手摇充电式电筒”能自动充电同样是利用了电磁感应原理，它采用了线圈不动，磁铁运动的方法，当上下摇动电筒时，线圈相对于磁铁做切割磁感线运动，产生感应电流。【答案】 （1）发电　机械　（2）电磁感应现象　磁铁10.【解析】 产生感应电流的条件一是闭合电路，二是部分导体在磁场中做切割磁感线运动，两者缺一不可。【答案】 （1）观察电流表的指针摆动情况　（2）甲　丙　甲　乙　（3）有
