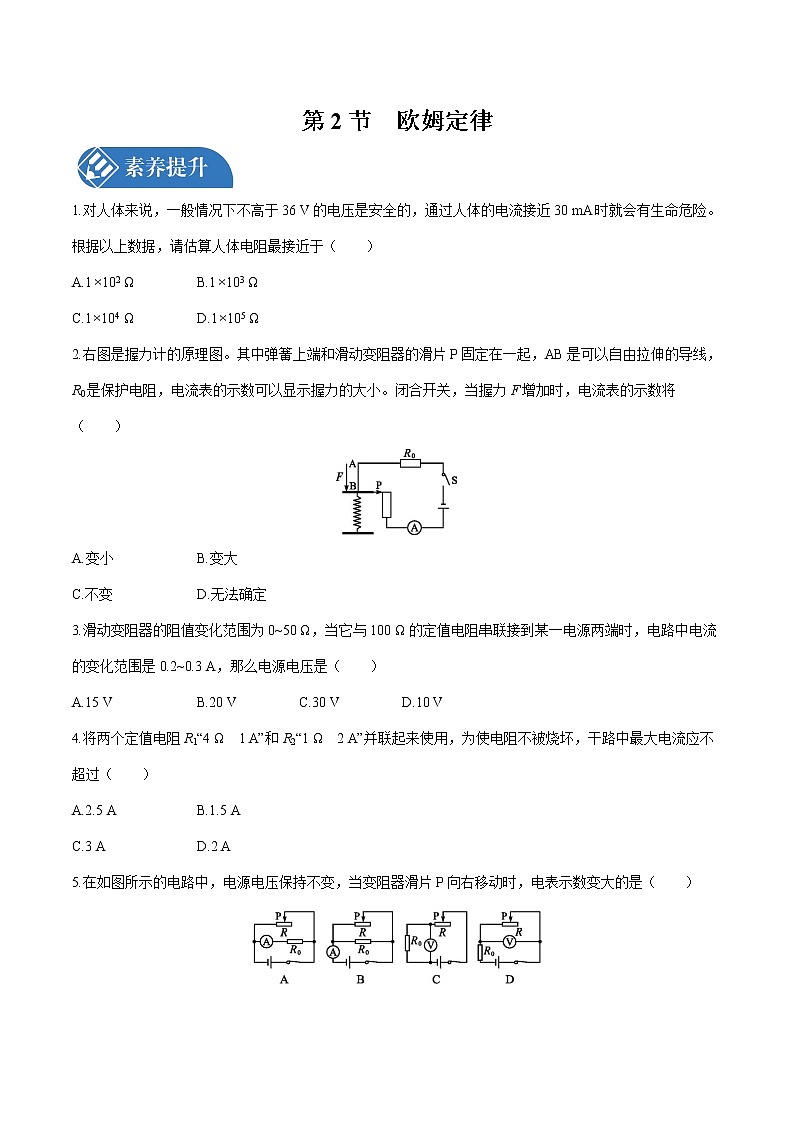

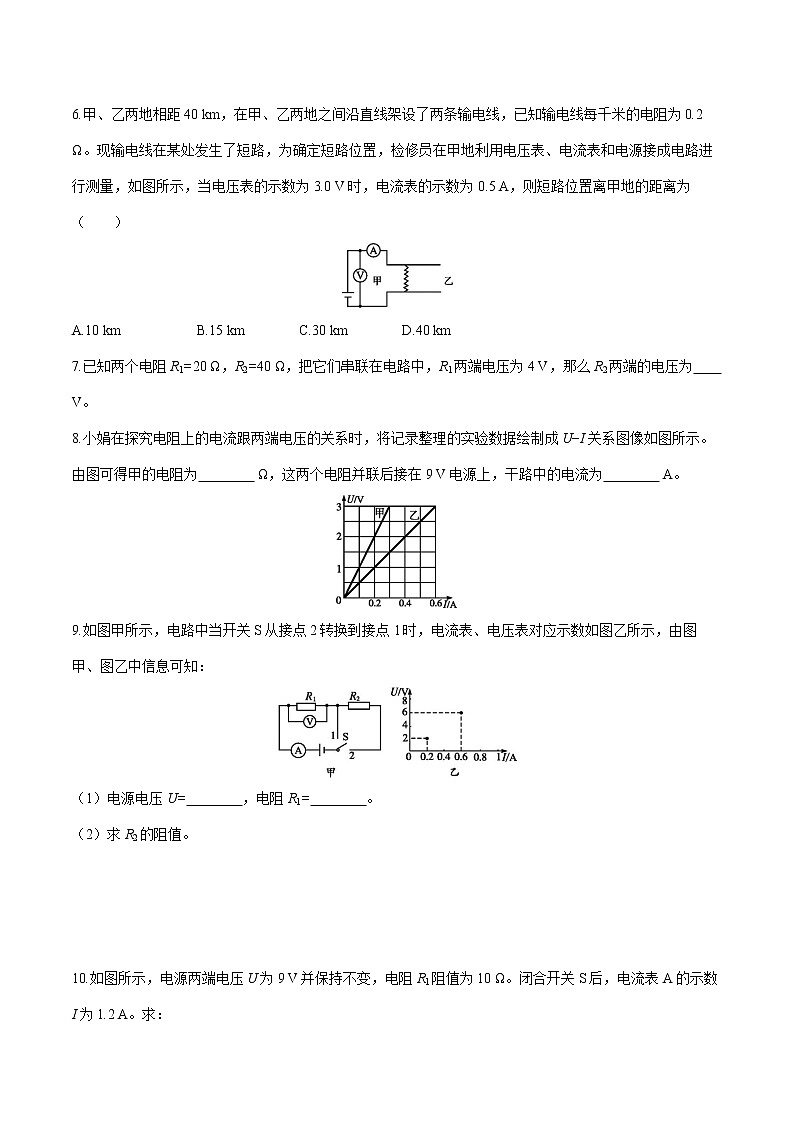

第2节　欧姆定律1.对人体来说，一般情况下不高于36 V的电压是安全的，通过人体的电流接近30 mA时就会有生命危险。根据以上数据，请估算人体电阻最接近于（　　）A.1×102 Ω B.1×103 ΩC.1×104 Ω D.1×105 Ω2.右图是握力计的原理图。其中弹簧上端和滑动变阻器的滑片P固定在一起，AB是可以自由拉伸的导线，R0是保护电阻，电流表的示数可以显示握力的大小。闭合开关，当握力F增加时，电流表的示数将（　　）A.变小 B.变大C.不变 D.无法确定3.滑动变阻器的阻值变化范围为0~50 Ω，当它与100 Ω 的定值电阻串联接到某一电源两端时，电路中电流的变化范围是0.2~0.3 A，那么电源电压是（　　）A.15 V　　 B.20 V　　 C.30 V　　 D.10 V4.将两个定值电阻R1“4 Ω　1 A”和R2“1 Ω　2 A”并联起来使用，为使电阻不被烧坏，干路中最大电流应不超过（　　）A.2.5 A B.1.5 A C.3 A D.2 A5.在如图所示的电路中，电源电压保持不变，当变阻器滑片P向右移动时，电表示数变大的是（　　）6.甲、乙两地相距40 km，在甲、乙两地之间沿直线架设了两条输电线，已知输电线每千米的电阻为 0.2 Ω。现输电线在某处发生了短路，为确定短路位置，检修员在甲地利用电压表、电流表和电源接成电路进行测量，如图所示，当电压表的示数为 3.0 V 时，电流表的示数为 0.5 A，则短路位置离甲地的距离为（　　）A.10 km B.15 km C.30 km D.40 km7.已知两个电阻R1=20 Ω，R2=40 Ω，把它们串联在电路中，R1两端电压为4 V，那么R2两端的电压为　　　　 V。 8.小娟在探究电阻上的电流跟两端电压的关系时，将记录整理的实验数据绘制成U−I关系图像如图所示。由图可得甲的电阻为　　　　 Ω，这两个电阻并联后接在9 V电源上，干路中的电流为　　　　 A。 9.如图甲所示，电路中当开关S从接点2转换到接点1时，电流表、电压表对应示数如图乙所示，由图甲、图乙中信息可知：（1）电源电压U=　　　　，电阻R1=　　　　。 （2）求R2的阻值。   10.如图所示，电源两端电压U为9 V并保持不变，电阻R1阻值为10 Ω。闭合开关S后，电流表A的示数I为1.2 A。求：（1）电流表A1的示数I1；（2）电阻R2的阻值。 11.（2020·广西贺州中考）如图所示，电源电压保持不变，R1为定值电阻，闭合开关S后，将滑动变阻器R2的滑片P从最右端向中点移动时，下列说法正确的是（　　）A.V1和V2的示数不变，A的示数变小B.V1的示数不变，V2的示数变小，A的示数变大C.V2的示数与A的示数之比不变D.V1的示数与A的示数之比不变★12.如图所示，电路中的电源电压保持不变。在甲图中，闭合开关S，电压表示数为4 V，电流表示数为0.4 A；乙图中，闭合开关S，电压表示数为6 V。求：（1）R1、R2的阻值；（2）乙图中电流表的示数。
参考答案1.B　I=30 mA=0.03 A，由欧姆定律可知，R==1 200 Ω，故B最接近。2.B　由题图可知，闭合开关，当握力F增加时，滑片P向下运动，滑动变阻器接入电路的阻值减小，电路中的总电阻减小，根据I=可知，电流表示数将变大。3.C　当滑动变阻器接入电路的电阻为0时，电路总电阻最小，此时电路电流最大为0.3 A，电源电压为U=IR=0.3 A×100 Ω=30 V。4.A　定值电阻R1允许加的最大电压为U1=I1R1=1 A×4 Ω=4 V，定值电阻R2允许加的最大电压为U2=I2R2=2 A×1 Ω=2 V，根据并联电路电压相等的关系，R1和R2并联后的最大电压为2 V，所以通过R2的电流为2 A，通过R1的电流为I1'==0.5 A。I干=I1'+I2=2.5 A，故选A。5.D　A电路为并联电路，电流表测量R0的电流，滑动变阻器在另一条支路中，滑动变阻器滑片移动时对另一条支路无影响，电流表示数不变，故A错误；B电路为并联电路，电流表测量干路中的电流，滑动变阻器滑片向右移动，电阻变大，由欧姆定律可知通过变阻器的电流变小，通过另一条支路的电流不变，所以干路中的电流变小，故B错误；C电路为串联电路，电压表测量R0的电压，滑动变阻器滑片向右移动，电阻变大，电流变小，根据U=IR可知，电压表示数变小，故C错误；D电路为串联电路，电压表测量滑动变阻器的电压，滑动变阻器滑片向右移动，电阻变大，电流变小，根据U=IR可知，R0的电压变小，根据串联电路的电压规律可知，滑动变阻器两端电压变大，故D正确。6.B　设短路位置到甲地的导线的电阻为R，则R==6 Ω。故导线的长L==30 km，故短路位置离甲地的距离为=15 km。7.【解析】 R1、R2串联在电路上，通过R1和R2的电流相等，I1=I2==0.2 A，R2两端的电压U2=I2R2=0.2 A×40 Ω=8 V。【答案】 88.【解析】 由题图可知R甲==10 Ω；R乙==5 Ω。并联电路中各支路两端的电压相等，可求出通过各支路中的电流，再利用并联电路中的电流关系即可求出干路电流。【答案】 10　2.79.【解析】 当开关S接点2时，电阻R1和R2串联；当开关S接点1时，电路中只有一个电阻R1。所以，当开关S接点2时，对应电流表、电压表示数为0.2 A、2 V；开关S接点1时，对应电流表、电压表示数为0.6 A、6 V；R1==10 Ω。R2==20 Ω。【答案】 （1）6 V　10 Ω（2）20 Ω10.【解析】 （1）由题图可知，R1与R2并联，电流表A1测量电阻R1的电流，电流表A测干路电流；根据并联电路各支路两端的电压相等可知，U1=U2=U=9 V，则电流表A1的示数I1==0.9 A。（2）因并联电路中干路电流等于各支路电流之和，所以通过电阻R2的电流I2=I−I1=1.2 A−0.9 A=0.3 A，根据I=可得，R2的阻值R2==30 Ω。【答案】 （1）0.9 A　（2）30 Ω11.C　由电路图可知，R1与R2串联，电压表V2测R1两端的电压，电压表V1测电源两端的电压，电流表A测电路中的电流；闭合开关S后，将滑动变阻器R2的滑片P从最右端向中点移动时，滑动变阻器接入电路的电阻减小，电路的总电阻变小，根据I=可知，电路中的电流变大，电流表示数变大；由于电源电压不变，滑片移动时，电压表V1的示数不变；根据U=IR可知，R1两端电压变大，即电压表V2的示数变大；V2的示数与A的示数之比为R1的阻值，电阻值不变，比值不变；V1的示数不变，A的示数变大，则其比值变小。综上所述，C正确，A、B、D错误。12.【解析】 （1）在题图甲中R1==10 Ω，U2=U−U1=6 V−4 V=2 V，R2==5 Ω；（2）在题图乙中I1==0.6 A，I2==1.2 A，I=I1+I2=0.6 A+1.2 A=1.8 A。【答案】 （1）10 Ω　5 Ω（2）1.8 A
