第2节　电流和电路

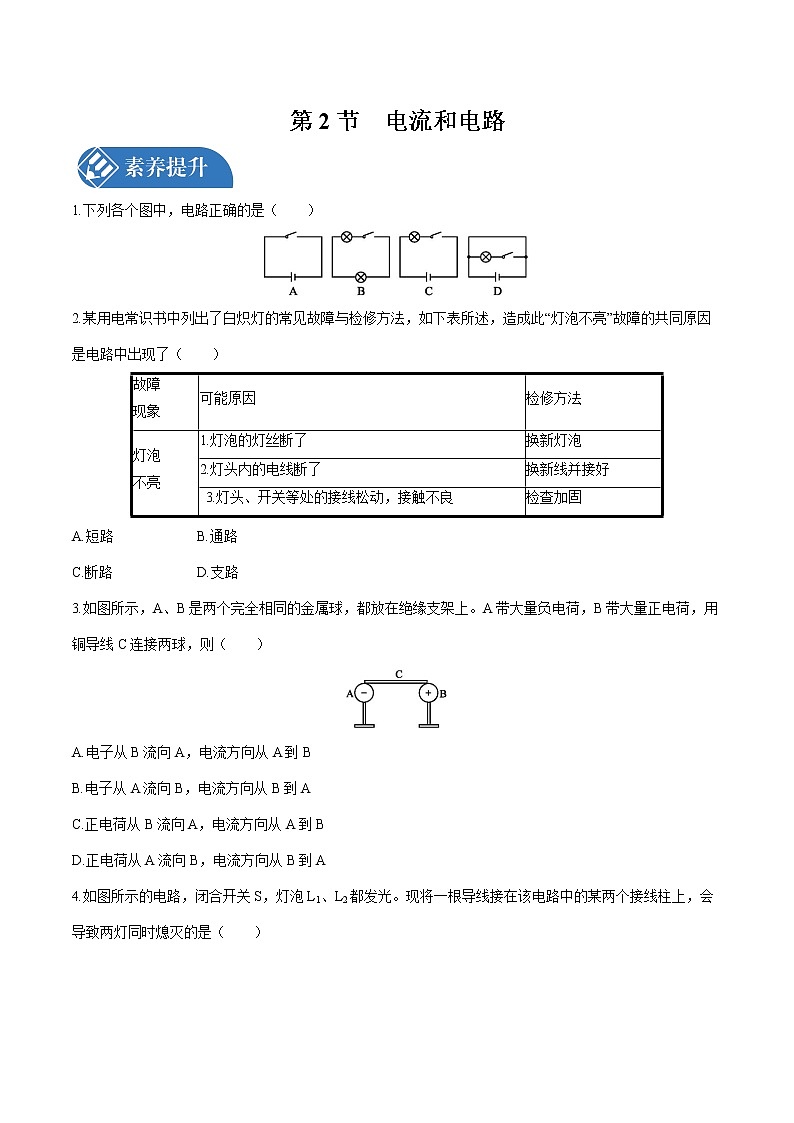

1.下列各个图中，电路正确的是（　　）

2.某用电常识书中列出了白炽灯的常见故障与检修方法，如下表所述，造成此“灯泡不亮”故障的共同原因是电路中出现了（　　）

A.短路　　 B.通路

C.断路　　 D.支路

3.如图所示，A、B是两个完全相同的金属球，都放在绝缘支架上。A带大量负电荷，B带大量正电荷，用铜导线C连接两球，则（　　）

A.电子从B流向A，电流方向从A到B

B.电子从A流向B，电流方向从B到A

C.正电荷从B流向A，电流方向从A到B

D.正电荷从A流向B，电流方向从B到A

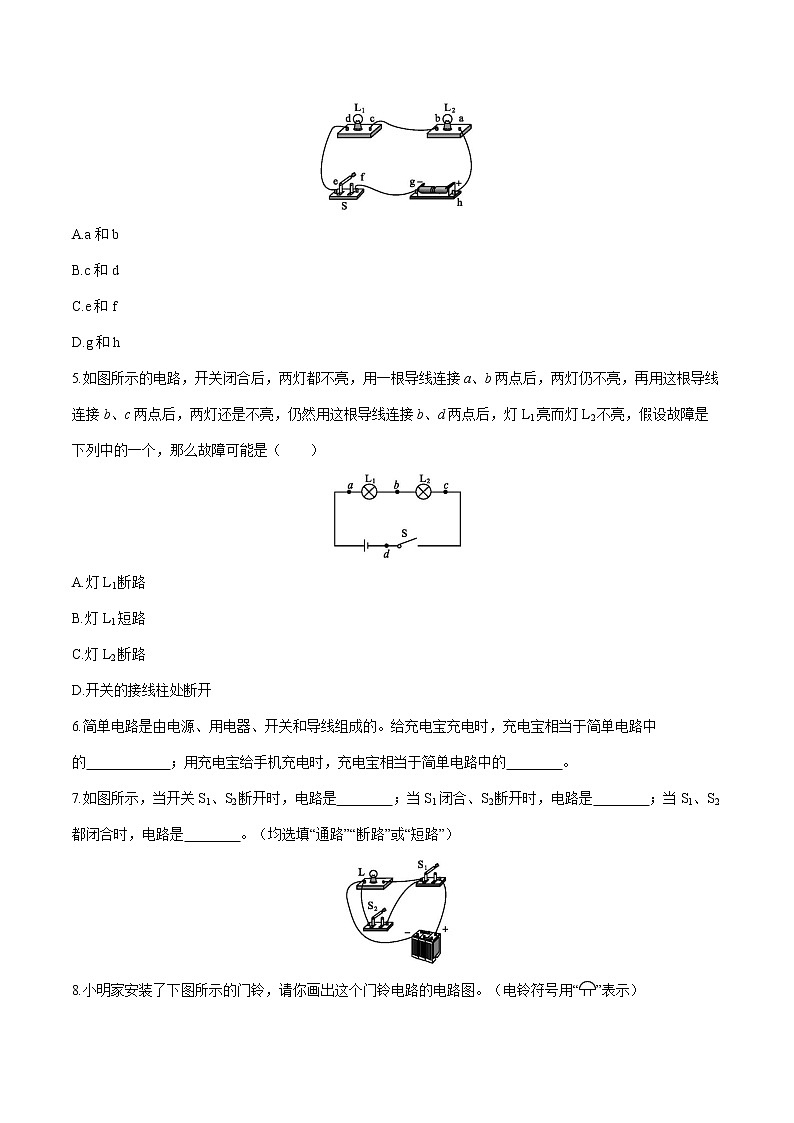

4.如图所示的电路，闭合开关S，灯泡L1、L2都发光。现将一根导线接在该电路中的某两个接线柱上，会导致两灯同时熄灭的是（　　）

A.a和b

B.c和d

C.e和f

D.g和h

5.如图所示的电路，开关闭合后，两灯都不亮，用一根导线连接a、b两点后，两灯仍不亮，再用这根导线连接b、c两点后，两灯还是不亮，仍然用这根导线连接b、d两点后，灯L1亮而灯L2不亮，假设故障是下列中的一个，那么故障可能是（　　）

A.灯L1断路

B.灯L1短路

C.灯L2断路

D.开关的接线柱处断开

6.简单电路是由电源、用电器、开关和导线组成的。给充电宝充电时，充电宝相当于简单电路中的　　　　　　；用充电宝给手机充电时，充电宝相当于简单电路中的　　　　。

7.如图所示，当开关S1、S2断开时，电路是　　　　；当S1闭合、S2断开时，电路是　　　　；当S1、S2都闭合时，电路是　　　　。（均选填“通路”“断路”或“短路”）

8.小明家安装了下图所示的门铃，请你画出这个门铃电路的电路图。（电铃符号用“”表示）

★9.野营时，小红带的手电筒不发光了，请你帮助她找出原因。

（1）请根据图甲所示手电筒的结构示意图，将图乙电路图补画完整。

（2）写出手电筒不发光的三种可能原因。

①____________________________________________________________________；

②____________________________________________________________________；

③____________________________________________________________________。

★10.如图所示，在一根横跨河流两岸的硬塑料管内穿有三根完全相同的电线。为了辨别哪两个线头为同一根导线的两端，可以用图示的测通器来测试，其操作过程如下：

（1）连接A和B，将测通器的m连接在D上，当n连接E时小灯泡发光，连接F时小灯泡不发光，由此可以确定　　　　为同一根导线的两端；

（2）为了弄清另两根导线的两端，可连接A和C，测通器的一端必须与　　　　相连，另一端连接D时，小灯泡发光，则可以确定　　　也为同一根导线的两端。（均填字母）

参考答案

1.C　选项A中无用电器，开关闭合后电源的正、负极直接连接会造成短路；选项B中电路无电源，开关闭合后不会有电流；选项D中的导线将电源短路，故选项A、B、D均错误，只有选项C正确。

2.C　“灯丝断了”“电线断了”“接触不良”都是电路中某处出现了断路，从而导致电路中没有电流通过，灯泡不亮。

3.B　金属球A带负电荷，则说明A有多余电子；金属球B带正电荷，则说明B缺少电子。用铜导线C连接A、B的瞬间，A球中的部分多余电子通过C向B做定向移动而形成电流，即电子由A流向B。自由电子带负电，按规定其定向移动形成的电流方向应与导线中自由电子定向移动的方向相反，所以电流方向应是由B到A。

4.D　导线连接a、b两接线柱，灯泡L2被短路，灯泡L1工作，故选项A不符合题意；导线连接c、d两接线柱，灯泡L1被短路，灯泡L2工作，故选项B不符合题意；导线连接e、f两接线柱，相当于闭合开关，两灯都能发光，故选项C不符合题意；导线连接g、h两接线柱，电源短路，两灯都不能发光，即两灯同时熄灭，故选项D符合题意。

5.D　开关闭合后，两灯泡都不发光，而故障只有一个，说明电路出现了断路，B错误；将导线接在a、b两点时，两灯仍不亮，说明故障出现在a到电源正极之间或b到电源负极之间，即ab间是正常的；将导线接在b、c两点上，两灯还是不亮，说明故障出现在a到电源正极之间或c到电源负极之间，即bc间也是正常的；将导线接在b、d两点上时，发现灯L1亮而灯L2不亮，说明a到电源正极之间以及L1都是完好的，而bc间正常（即L2完好），所以故障出现在cd之间，即可能是开关处断路，D正确，A、C错误。

6.【解析】 给充电宝充电时，充电宝消耗电能，相当于简单电路中的用电器；用充电宝给手机充电时，充电宝提供电能，相当于简单电路中的电源。

【答案】 用电器　电源

7.【解析】 当断开S1、S2时，电路不通，是断路；当只闭合S1时，电流流经的路径是电源的正极→S1→用电器→电源的负极，构成通路；当S1、S2同时闭合时，电流流经的路径是电源的正极→S1→S2→电源的负极，电流没经过用电器，构成短路。注意S1、S2不是用电器。

【答案】 断路　通路　短路

8.【解析】 由实物图画电路图，要先找清电流的路径，可从电源正极开始，沿着电流的方向逐个寻找，直到电源的负极。所画出的电路图中各元件的顺序应与实物图保持一致，可以从电源正极画起到电源负极终止。另外应注意图中各元件位置安排适当，使电路图美观、匀称。

【答案】 如图所示

9.【答案】 （1）如图所示

（2）灯丝断了；电源失效；开关（或其他部分电路）接触不良；灯泡（或电源）短路。

10.【解析】 （1）连接A和B，将测通器的m连接在D上，当n连接E时小灯泡发光，则ABDE构成了一条通路，由此可以确定C、F为同一根导线的两端。

（2）由于已经确定C、F是同一根导线的两端，为了弄清另两根导线的两端，当连接A和C时，测通器的一端必须与F相连，另一端只需接触一根导线就能将两根导线辨别开。当与D接触时，电灯能亮，说明A、D是同一根导线的两端；若不能亮，说明A和E、B和D分别是一根导线的两端。

【答案】 （1）C、F

（2）F　A、D
