2020-2021学年第3节 串联和并联习题

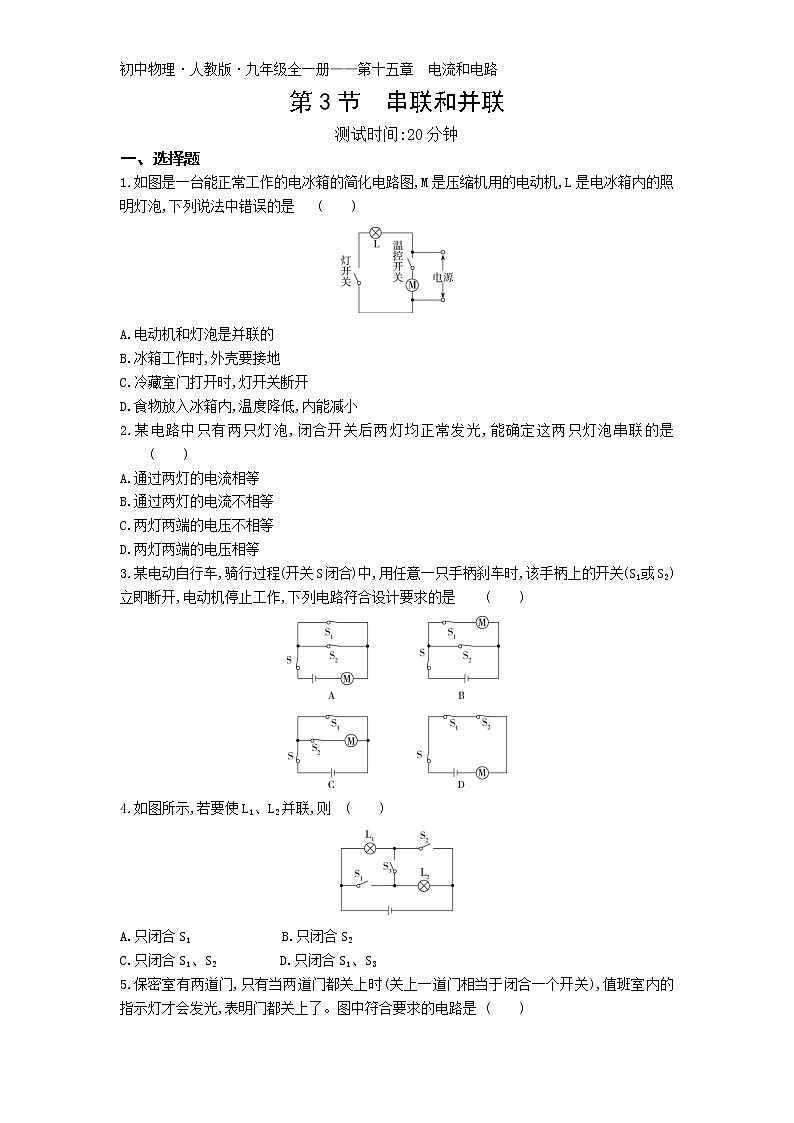

初中物理·人教版·九年级全一册——第十五章　电流和电路

第3节　串联和并联

测试时间:20分钟

一、选择题

1.如图是一台能正常工作的电冰箱的简化电路图,M是压缩机用的电动机,L是电冰箱内的照明灯泡,下列说法中错误的是              (　　)

A.电动机和灯泡是并联的

B.冰箱工作时,外壳要接地

C.冷藏室门打开时,灯开关断开

D.食物放入冰箱内,温度降低,内能减小

2.某电路中只有两只灯泡,闭合开关后两灯均正常发光,能确定这两只灯泡串联的是 (　　)

A.通过两灯的电流相等

B.通过两灯的电流不相等

C.两灯两端的电压不相等

D.两灯两端的电压相等

3.某电动自行车,骑行过程(开关S闭合)中,用任意一只手柄刹车时,该手柄上的开关(S1或S2)立即断开,电动机停止工作,下列电路符合设计要求的是              (　　)

4.如图所示,若要使L1、L2并联,则 (　　)

A.只闭合S1　　　　     B.只闭合S2

C.只闭合S1、S2　　　　 D.只闭合S1、S3

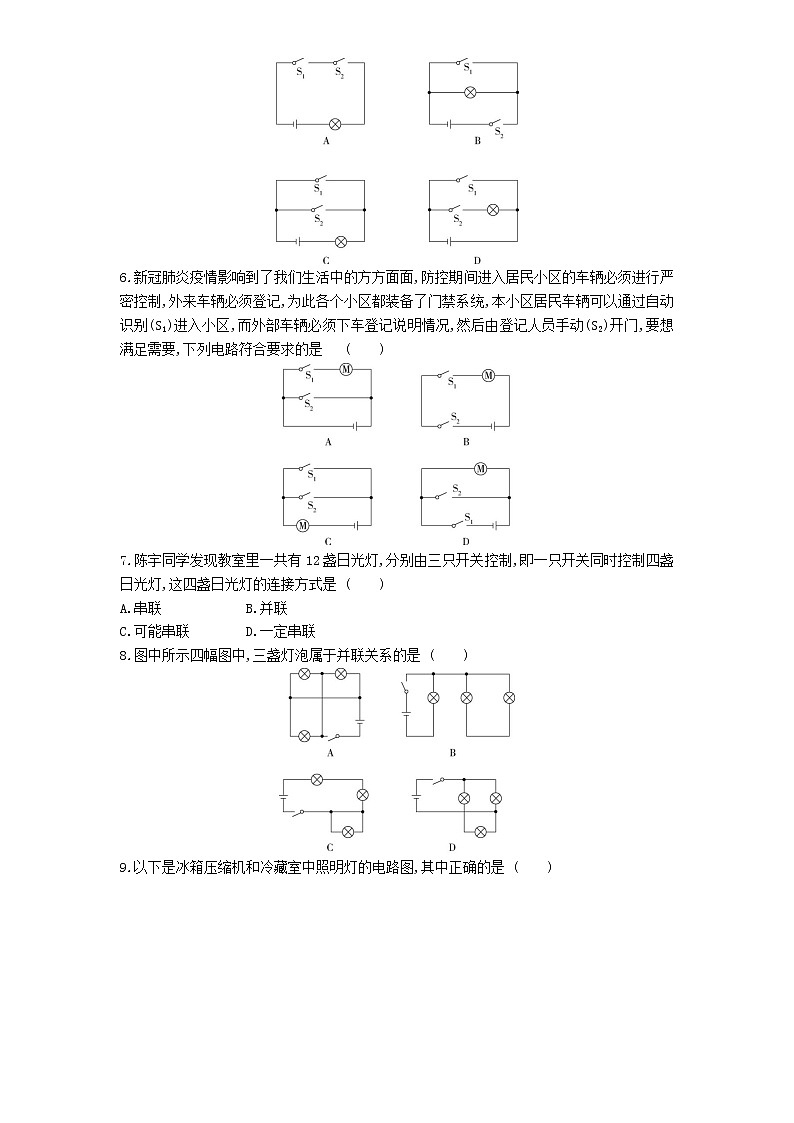

5.保密室有两道门,只有当两道门都关上时(关上一道门相当于闭合一个开关),值班室内的指示灯才会发光,表明门都关上了。图中符合要求的电路是              (　　)

6.新冠肺炎疫情影响到了我们生活中的方方面面,防控期间进入居民小区的车辆必须进行严密控制,外来车辆必须登记,为此各个小区都装备了门禁系统,本小区居民车辆可以通过自动识别(S1)进入小区,而外部车辆必须下车登记说明情况,然后由登记人员手动(S2)开门,要想满足需要,下列电路符合要求的是              (　　)

7.陈宇同学发现教室里一共有12盏日光灯,分别由三只开关控制,即一只开关同时控制四盏日光灯,这四盏日光灯的连接方式是              (　　)

A.串联　　　　    B.并联

C.可能串联　　　　D.一定串联

8.图中所示四幅图中,三盏灯泡属于并联关系的是 (　　)

9.以下是冰箱压缩机和冷藏室中照明灯的电路图,其中正确的是 (　　)

10.小明仿照楼道灯自动开关的原理,对爷爷卧室的电灯安装了光控开关(装在室外,夜晚无光时闭合)、声控开关(有声音自动闭合,无声2分钟后自动断开)的自动开关电路。另加装一个手动开关,必要时能使电灯常亮。下面符合要求的电路是              (　　)

11.如图所示的电路,下列分析正确的是 (　　)

A.若S1、S2、S3都闭合,则L1、L2串联

B.若S1、S2、S3都闭合,则L1、L2并联

C.若闭合S1、S2,断开S3,则L1不亮,L2亮

D.若闭合S1、S2,断开S3,则L1亮,L2不亮

12.某小区的门禁智能锁有三种识别启动方式:人脸识别(S1),指纹识别(S2),密码识别(S3)。只要其中一种方式识别成功,就可以使电动机工作而打开门锁,下列电路设计符合要求的是              (　　)

二、填空题

13.如图所示电路,当S1、S2都闭合时,能发光的灯泡是　　　　;当S1、S2都断开时,发光的灯泡是　　　　联。

14.小燕所连电路如图所示。

(1)若开关闭合,　　　　(选填“L1”或“L2”)被短路。

(2)若要连成两灯串联的电路,要拆除导线　　　　。

(3)若要连成两灯并联的电路,需要改装其中一条导线,请在图中需要改装的导线上打“✕”,并画出正确连接的导线。

15.如图所示的电路,要使灯L1、L2串联,应闭合开关　　　　;要使L1、L2并联,应闭合开关　　　　,同时闭合开关　　　　是不允许的。

三、作图题

16.汽车尾灯内的示宽灯和刹车灯有时需要各自独立工作,有时需要同时工作,如图所示,请在不移动各原件位置的情况下,完成符合要求的电路设计。

一、选择题

1.答案　C　由图可知,开关都闭合后,电流的路径有两条,分别经过电动机和灯泡,所以它们是并联的,故A正确;为了用电的安全,带有金属外壳的用电器,外壳一定要接地,如果外壳带了电,电荷会导入大地,人不会触电,故B正确;冷藏室门打开时,灯开关自动闭合,照明灯发光,故C错误;食物放入冰箱内,食物放出热量,温度降低,内能减小,故D正确。故选C。

2.答案　C　串联电路中,各处电流相同,在并联电路中,若两个灯泡的规格相同,通过的电流也是相同的,故A错误;通过两灯的电流不相等,说明两个灯泡是并联的,故B错误;并联电路各支路两端的电压相同,两灯两端的电压不相等,则两灯是串联的,故C正确;两灯两端的电压相等,可能是并联电路;若灯泡的规格相同,则也可能是串联电路,故D错误。故选C。

3.答案　D　由题知,用任意一只手柄刹车时,该手柄上的开关立即断开,电动机停止工作,说明两开关相互影响、不能独立工作,所以两开关应串联接在电路中,根据选项可知D符合题意,A、B、C不符合题意。故选D。

4.答案　C　若要使L1、L2并联,则电流的路径有两条,只闭合开关S1、S2即可。故选C。

5.答案　A　经分析可知,两个开关串联共同控制指示灯,故A符合要求;由电路图B可知,两个开关都闭合时,会造成电源短路,故B不符合要求;由电路图C可知,两个开关并联,闭合任何一个开关,指示灯都会发光,故C不符合要求;由电路图D可知,当S1闭合时,会造成电源短路,故D不符合要求。故选A。

6.答案　C　小区内部车辆进入小区时门禁系统可以自动识别将门打开,外部车辆进入小区时需要登记人员按动按钮才能将门打开,若将门禁系统看做一个自动开关,按钮看做一个手动开关,则两个开关都能单独打开大门,即两开关并联后再与电动机串联,只有C正确。故选C。

7.答案　B　一只开关同时控制4盏日光灯,由生活经验知若其中任意一盏灯不亮,另外的灯仍会正常发光,所以这四盏日光灯是互不影响的,所以它们一定是并联的。故选B。

8.答案　A　开关闭合后,电流的路径有三条,三盏灯泡各自形成回路,属于并联,故A符合题意;开关闭合后,只有最左侧灯泡接入电路,故B不符合题意;开关闭合后,下端灯泡被短路,故C不符合题意;开关闭合后,左侧和下侧灯泡串联后再与右侧的灯泡并联,属于混联电路,故D不符合题意。故选A。

9.答案　B　生活中冰箱压缩机和冷藏室中照明灯工作时互不影响,且可以独立工作,它们之间是并联的,A图中压缩机和照明灯串联,故A错误;B图中压缩机和照明灯并联,能独立工作,且互不影响,故B正确;C图中压缩机和照明灯并联,开关在干路上控制它们两个,不能独立工作,故C错误;D图中两开关均闭合时,照明灯被短路,故D错误。故选B。

10.答案　A　根据题意可知,只有光控开关、声控开关都闭合时,灯泡才会发光,说明这两个开关是串联的;另加装一个手动开关,必要时能使电灯常亮,说明手动开关能独立控制灯泡,所以光控开关与声控开关串联后,再与手动开关并联,灯泡接在干路中,故A正确。故选A。

11.答案　D　若S1、S2、S3都闭合,电源的两端被导线相连,电源短路,故A、B错误;若闭合S1、S2,断开S3,L2的两端被导线相连,被短路,不发光,只有L1接入电路中,L1发光,故C错误,D正确。故选D。

12.答案　B　由题知,人脸识别(S1)、指纹识别(S2)、密码识别(S3)中只要有一种方式识别成功,则相应开关就会闭合从而使电动机启动工作,所以三个开关应并联后再与电动机串联在电源上,故B正确。故选B。

二、填空题

13.答案　L1、L2　串

解析　当S1、S2都闭合时,灯L3被短路,灯L1和L2首首相连、尾尾相连(即两灯并联),再接入电路与电源构成闭合回路,所以L1、L2能够发光;当S1、S2都断开时,灯L2、L3依次接入电路,因此L2、L3是串联,它们都能发光。

14.答案　(1)L1　(2)b　(3)见解析

解析　(1)闭合开关后,灯泡L1的两端被导线相连,L1被短路。

(2)要使电路中两灯串联,应使从电源正极流出的电流,依次经过两灯泡,因此导线b不能连接,应拆除导线b。

(3)若要连成两灯并联的电路,应使从电源正极流出的电流,分别流入两个灯泡,则应改装的是导线c,如图所示。

15.答案　S3　S1、S2　S1、S2、S3

解析　闭合开关S3,断开开关S1、S2,电流的路径有一条,灯泡L1和L2串联;闭合开关S1、S2,断开开关S3,电流的路径有两条,灯泡L1和L2并联;若同时闭合S1、S2和S3,电源的两端被导线相连,此时电源短路,这是不允许的。

三、作图题

16.答案　如图所示

解析　由题意可知,汽车尾灯内的示宽灯和刹车灯可以独立工作,也可以同时工作,即互不影响,说明示宽灯和刹车灯并联且各有一个开关控制。
