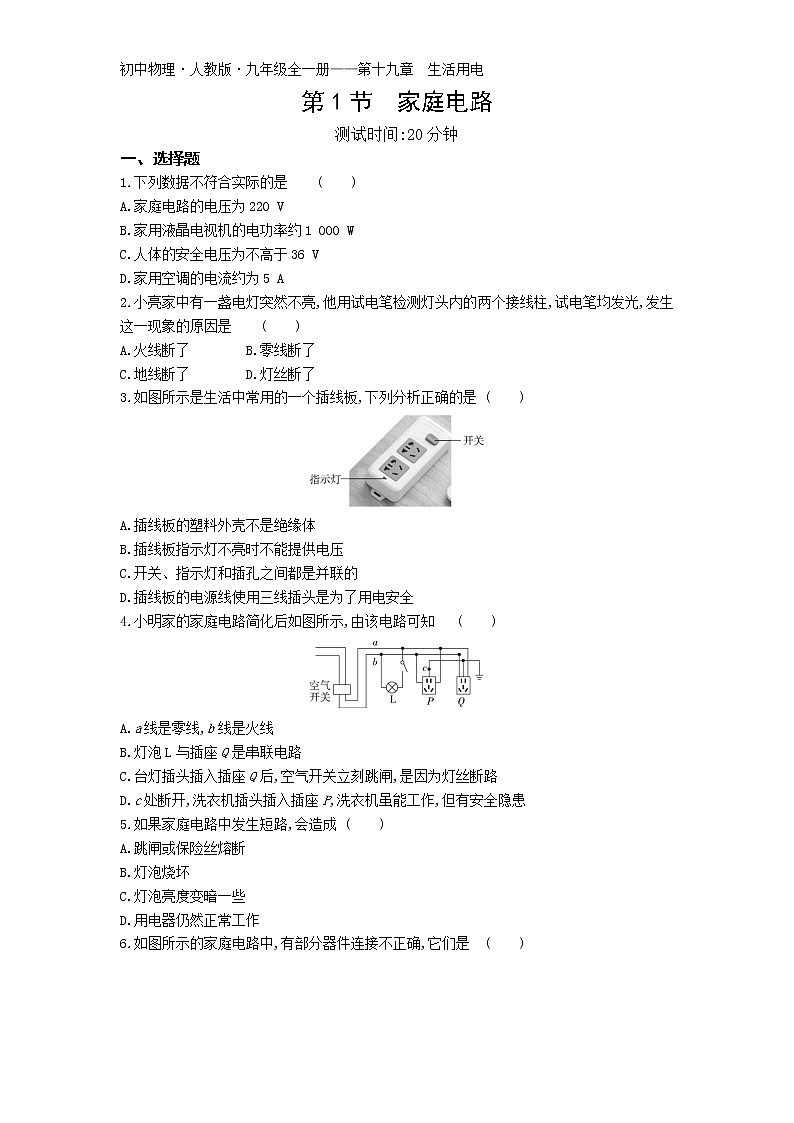

初中物理·人教版·九年级全一册——第十九章　生活用电第1节　家庭电路测试时间:20分钟一、选择题1.下列数据不符合实际的是 (　　)A.家庭电路的电压为220 VB.家用液晶电视机的电功率约1 000 WC.人体的安全电压为不高于36 VD.家用空调的电流约为5 A2.小亮家中有一盏电灯突然不亮,他用试电笔检测灯头内的两个接线柱,试电笔均发光,发生这一现象的原因是              (　　)A.火线断了　　　　B.零线断了C.地线断了　　　　D.灯丝断了3.如图所示是生活中常用的一个插线板,下列分析正确的是 (　　)A.插线板的塑料外壳不是绝缘体B.插线板指示灯不亮时不能提供电压C.开关、指示灯和插孔之间都是并联的D.插线板的电源线使用三线插头是为了用电安全4.小明家的家庭电路简化后如图所示,由该电路可知 (　　)A.a线是零线,b线是火线B.灯泡L与插座Q是串联电路C.台灯插头插入插座Q后,空气开关立刻跳闸,是因为灯丝断路D.c处断开,洗衣机插头插入插座P,洗衣机虽能工作,但有安全隐患5.如果家庭电路中发生短路,会造成 (　　)A.跳闸或保险丝熔断B.灯泡烧坏C.灯泡亮度变暗一些D.用电器仍然正常工作6.如图所示的家庭电路中,有部分器件连接不正确,它们是 (　　)A.闸刀开关和带开关的灯泡B.带开关的灯泡和三孔插座C.闸刀开关和带熔丝的两孔插座D.带熔丝的两孔插座和三孔插座7.在家里安装螺口灯泡的灯头时,灯头内的螺旋套应连接电源线的 (　　)A.地线　　　　B.火线C.零线　　　　D.火线和零线8.某家庭电路如图所示,下列说法正确的是 (　　)A.灯泡两端的电压是36 VB.灯泡L1和L2串联C.开关S1的位置正确D.开关S2只控制灯泡L29.将电灯、开关和插座接入家庭电路中,接线正确的是 (　　)二、填空题10.辨别零钱和火线可以用试电笔来测试,如图所示的两种使用方法中,正确的是　　　　图。试电笔中有一个阻值很大的电阻,这个电阻与氖管　　　　联。 11.在费县地区的家庭中,微波炉正常工作的电压为　　　　伏;微波炉与空调之间是　　　　的;每多使用一个用电器,家庭电路的总电阻将　　　　(选填“变大”“变小”或“不变”)。 12.如图所示,电工师傅用一只标有“220 V　40 W”的完好灯泡L0(检验灯泡)取代保险丝来检查新安装的照明电路中各支路的情况,L1和L2均标有“220 V　40 W”。当只闭合S、S1时,L0发光,L1不发光,说明L1发生　　　(选填“断路”或“短接”)故障,当只闭合S、S2时L0和L2都呈暗红色,此时电路的总功率为　　　W。 三、作图题13.请将如图所示元件连接成符合安全用电要求的家庭电路。                  一、选择题1.答案　B　在我国,家庭电路电压是220 V,故A符合实际;家用液晶电视机的功率在150 W左右,故B不符合实际;一般情况下,不高于36 V的电压对人体是安全的,故C符合实际;家用空调的功率在1 100 W左右,其工作电流在I===5 A左右,故D符合实际。故选B。2.答案　B　若火线断了,则试电笔的氖管不会发光,故A不符合题意。试电笔能亮,说明火线上有电,而零线上本该不亮,但也亮了,说明是进户线的零线断路了,故B符合题意。地线断路时,电灯能发光,故C不符合题意。若灯丝断了,电灯中没有电流,用试电笔测连接零线的接线柱时氖管不会发光,故D不符合题意。故选B。3.答案　D　插线板的塑料外壳不容易导电,是绝缘体,故A错误;指示灯与插孔之间是并联的,指示灯不工作时,插孔的两端仍然可以提供电压,故B错误;指示灯和插孔并联后再与开关串联,故C错误;插线板的电源线使用三线插头,是为了使用电器的金属外壳接地,故D正确。故选D。4.答案　D　据题意和图中的标注可知,用电器的开关应该接在火线上,所以和开关相连的那根线是火线,即a线是火线,b线是零线,故A错误;灯泡L与插座Q是互不影响的,所以是并联的,故B错误;电路跳闸可能是电路总功率过大引起的,也可能是发生了短路,不可能是灯丝断路,故C错误;若c处断开(即三孔插座没有接地),洗衣机插头插入插座,洗衣机仍然能工作,但金属外壳不能接地,当金属外壳漏电时,人接触金属外壳,会有电流流过人体,发生触电事故,即有安全隐患,故D正确。故选D。5.答案　A　保险丝在电路中的作用是当电路中有过大电流通过时,保险丝上产生的热量过多而自动熔断,切断电路,从而起到保护电路的作用;当电路中的电流过大时,空气开关会跳闸,故A正确;家庭电路中各用电器是并联的;如果家庭电路中发生短路,则所有用电器都被短路,没有电流流过用电器,所以用电器都不能工作,灯泡也不会烧坏,故B、C、D错误。故选A。6.答案　B　进户线进入户内,首先接入总开关,图中为闸刀开关,总开关的后面接入保险丝,当电流过大时保险丝熔断,图中闸刀开关和保险丝连接正确。开关控制灯泡时,火线首先进入开关,然后进入灯泡顶端的金属点,零线直接进入灯泡的螺旋套,开关既能控制灯泡,又能在灯泡损坏后,断开开关,切断火线,安全更换灯泡,图中带开关的灯泡连接错误;两孔插座左孔接零线,右孔接火线,当插座上接入大功率的用电器时,当电流过大时,熔丝能自动切断电路,起到保险作用,图中带熔丝的两孔插座连接正确;三孔插座的上孔接地线,左孔接零线,右孔接火线,当金属外壳的用电器插入插座时,若金属外壳的用电器漏电,可防止触电事故的发生,图中三孔插座连接错误。故错误的是带开关的灯泡和三孔插座。故选B。7.答案　C　为了安全起见,安装家庭电路中螺口灯泡的灯头时,灯头内中间的金属片应跟电源线的火线相连,灯头内的螺旋套应跟零线相连。故选C。8.答案　D　火线和零线之间的电压是220 V,两个灯泡并联在火线和零线之间,所以两灯泡两端的电压都是220 V,故A、B错误。开关S1控制灯泡L1,开关在零线和灯泡之间,这样使用在断开开关S1时,灯泡熄灭,但是没有切断火线,容易发生触电事故,故C错误。开关S2与灯泡L2串联,与L1并联,所以开关S2只控制灯泡L2,故D正确。故选D。9.答案　D　根据安全用电的原则,开关要先接在火线上,开关和电灯要串联,然后火线进入螺口灯泡顶端的金属点,螺口灯泡的螺旋套要接在零线上;三孔插座的接法为上孔接地线,左孔接零线,右孔接火线,且三孔插座与电灯要并联,故D图正确。故选D。二、填空题10.答案　甲　串解析　甲图的使用方法是正确的,手接触笔尾金属体;乙图的使用方法是错误的,试电笔接触火线,氖管不发光;当用试电笔测火线时,电流需要经过人体,所以电流应该很小,因此电阻需要很大,故应该将电阻与氖管串联。11.答案　220　并联　变小解析　我国的家庭电路电压为220伏,故在费县地区的家庭中微波炉正常工作的电压为220 V;微波炉与空调能够独立工作,所以它们是并联的;每多使用一个用电器,即多并联一个用电器,相当于电阻的横截面积变大,总电阻就变小。12.答案　短路　20解析　当只闭合S、S1时,L0发光,这说明电路是通路,L1不发光,说明L1发生短路现象;当只闭合S、S2时L0和L2都呈暗红色,这说明电路是通路,两个灯泡串联接入电路中,因为两灯泡规格相同,根据串联电路中的电阻关系可知,总电阻为一个灯泡电阻的2倍,根据P=可知,电功率为20 W。三、作图题13.答案　如图所示解析　灯泡的接法:火线先进入开关,再进入灯泡顶端的金属点,零线直接接在灯泡的螺旋套上;安装三孔插座的方法:上孔接地线,左孔接零线,右孔接火线。
