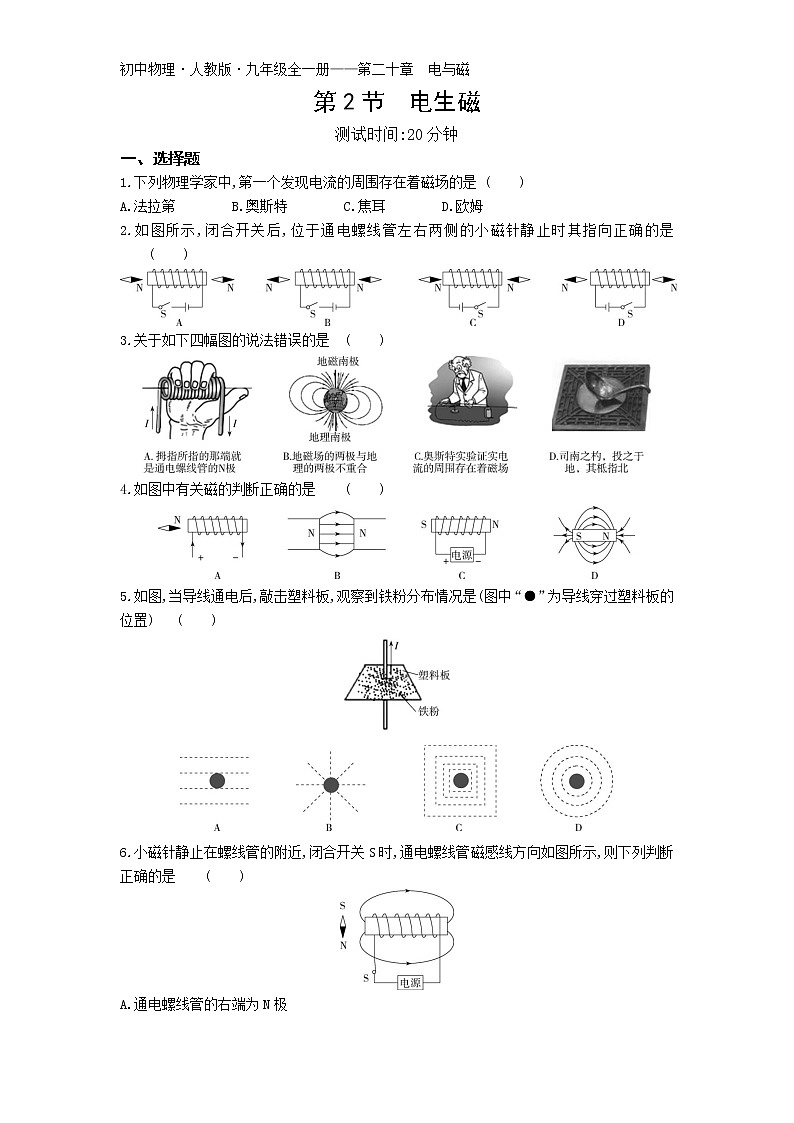

初中人教版第2节 电生磁达标测试

初中物理·人教版·九年级全一册——第二十章　电与磁

第2节　电生磁

测试时间:20分钟

一、选择题

1.下列物理学家中,第一个发现电流的周围存在着磁场的是 (　　)

A.法拉第　　　　B.奥斯特　　　　C.焦耳　　　　D.欧姆

2.如图所示,闭合开关后,位于通电螺线管左右两侧的小磁针静止时其指向正确的是 (　　)

3.关于如下四幅图的说法错误的是 (　　)

4.如图中有关磁的判断正确的是 (　　)

5.如图,当导线通电后,敲击塑料板,观察到铁粉分布情况是(图中“●”为导线穿过塑料板的位置)              (　　)

6.小磁针静止在螺线管的附近,闭合开关S时,通电螺线管磁感线方向如图所示,则下列判断正确的是              (　　)

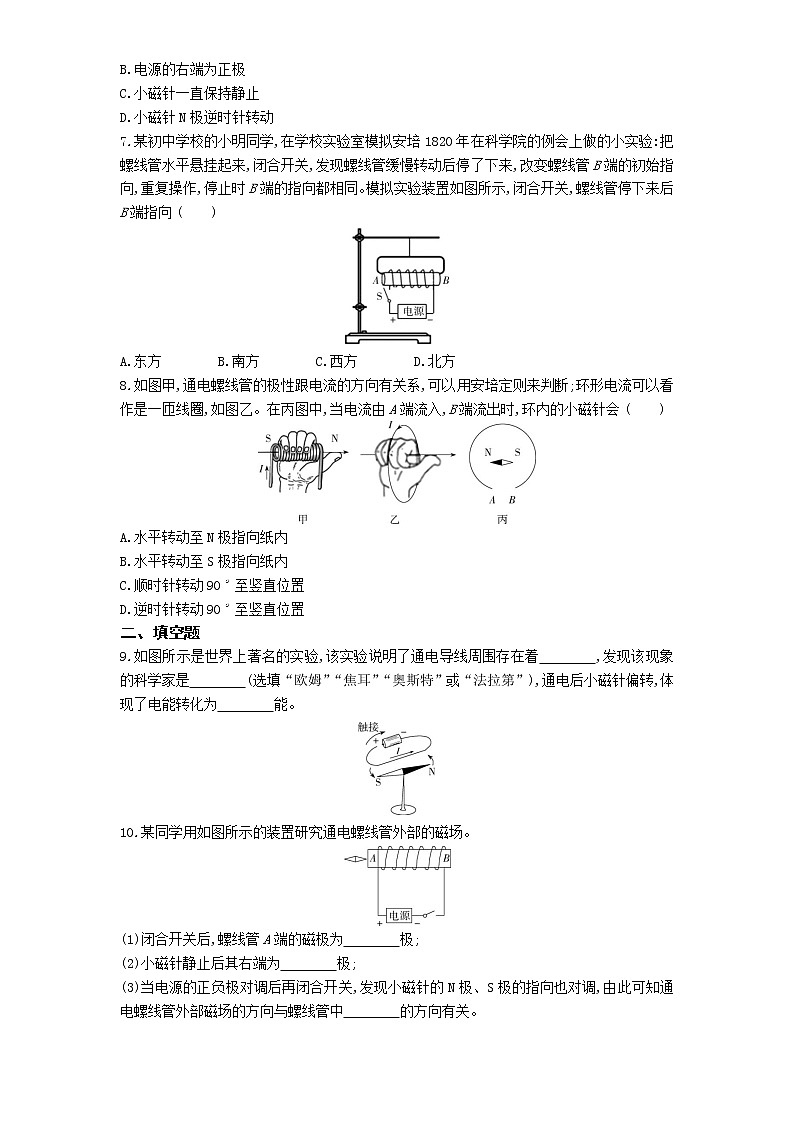

A.通电螺线管的右端为N极

B.电源的右端为正极

C.小磁针一直保持静止

D.小磁针N极逆时针转动

7.某初中学校的小明同学,在学校实验室模拟安培1820年在科学院的例会上做的小实验:把螺线管水平悬挂起来,闭合开关,发现螺线管缓慢转动后停了下来,改变螺线管B端的初始指向,重复操作,停止时B端的指向都相同。模拟实验装置如图所示,闭合开关,螺线管停下来后B端指向              (　　)

A.东方　　　　B.南方　　　　C.西方　　　　D.北方

8.如图甲,通电螺线管的极性跟电流的方向有关系,可以用安培定则来判断;环形电流可以看作是一匝线圈,如图乙。在丙图中,当电流由A端流入,B端流出时,环内的小磁针会              (　　)

A.水平转动至N极指向纸内

B.水平转动至S极指向纸内

C.顺时针转动90°至竖直位置

D.逆时针转动90°至竖直位置

二、填空题

9.如图所示是世界上著名的实验,该实验说明了通电导线周围存在着　　　　,发现该现象的科学家是　　　　(选填“欧姆”“焦耳”“奥斯特”或“法拉第”),通电后小磁针偏转,体现了电能转化为　　　　能。

10.某同学用如图所示的装置研究通电螺线管外部的磁场。

(1)闭合开关后,螺线管A端的磁极为　　　　极;

(2)小磁针静止后其右端为　　　　极;

(3)当电源的正负极对调后再闭合开关,发现小磁针的N极、S极的指向也对调,由此可知通电螺线管外部磁场的方向与螺线管中　　　　的方向有关。

11.根据图中的电流方向,可知通电螺线管的左端是　　　　(选填“N”或“S”)极。

12.如图所示,闭合开关,小磁针静止时N极指向螺线管的左侧,则螺线管的右端是　　　　(选填“N”或“S”)极,电源的右端是　　　　(选填“正”或“负”)极。

13.如图,处于光滑水平面的小车上放有一条形磁铁,左侧有一螺线管,当开关S闭合时,螺线管的右端是　　　极,小车将向　　　运动。

14.如图所示,开关闭合后,小磁针将　　　　(选填“顺”或“逆”)时针偏转。

三、作图题

15.请你根据图中通电螺线管的S极,标出小磁针静止时N极、磁感线方向及电源的正负极。

一、选择题

1.答案　B　首先通过实验发现了电流周围存在磁场的是奥斯特。选B。

2.答案　A　根据安培定则可知通电螺线管的右端为N极,左端为S极;异名磁极相互吸引,则左边小磁针的右端为N极,右边小磁针的左端为S极,故A正确,B错误。根据安培定则可知通电螺线管的右端为S极,左端为N极;异名磁极相互吸引,则左边小磁针的右端为S极,右边小磁针的左端为N极,故C、D错误。选A。

3.答案　D　根据电流的流向和安培定则可知,通电螺线管的右端为N极,左端为S极,故A正确;地磁南极在地理北极附近,地磁北极在地理南极附近,故B正确;奥斯特发现了电流的磁效应,即电流的周围存在磁场,故C正确;地球本身是一个大磁体,司南是用天然磁石磨制成的勺子,其实质就是一块磁铁,在地球的磁场中受到力的作用,其静止时勺柄指向南方,故D错误。本题选错误的,故选D。

4.答案　A　根据安培定则可知,通电螺线管左端为S极,异名磁极相互吸引,小磁针右端为N极,故A正确;磁体外部的磁感线总是从N极出来,回到S极,故B、D错误;根据安培定则可知,通电螺线管右端为S极,故C错误。选A。

5.答案　D　当导线通电后,导线的周围存在磁场,敲击塑料板,磁化后的铁粉会显示磁场的分布,根据安培定则可知,磁场是绕着导线成圆形分布的,所以铁粉会绕着导线成圆形分布,故D正确。选D。

6.答案　B　在磁体的外部,磁感线从磁体的N极出发,回到S极,则通电螺线管的左端为N极,右端为S极,故A错误。根据异名磁极相互吸引可以确定小磁针的N极向左偏转,即顺时针转动,故C、D错误。根据螺线管的左端为N极,结合图示的线圈绕向,利用安培定则可以确定电流从螺线管的右端流入,左端流出,所以电源的右端为正极,故B正确。选B。

7.答案　D　电流从通电螺线管的左端进入,右端流出,根据安培定则可以判断,通电螺线管的B端是N极,A端是S极,通电螺线管在地磁场作用下,N极指向地磁南极,即地理北方。选D。

8.答案　A　在丙图中,当电流由A端流入,B端流出时,根据安培定则可以判断单线圈垂直于纸面向内是N极,垂直纸面向外是S极,通电的单线圈内部磁感线从纸外进入纸内,所以小磁针的N极指向纸内,S极指向纸外,故A正确。选A。

二、填空题

9.答案　磁场　奥斯特　机械

解析　该实验是探究电流磁效应的实验,接通电路后小磁针偏转,说明了通电导线周围存在磁场,发现该现象的科学家是奥斯特。通电后小磁针偏转,体现了电能转化为机械能。

10.答案　(1)N　(2)S　(3)电流

解析　(1)根据电源的正负极可知,通电螺线管中电流的方向是从左侧流入,右侧流出,根据安培定则可知,螺线管A端为N极,B端为S极;

(2)根据异名磁极相互吸引可知,小磁针的右端为S极;

(3)当电源的正负极对调后再闭合开关,电流的方向发生了改变,发现小磁针的N极、S极的指向也对调,由此可知通电螺线管外部磁场的方向与螺线管中电流的方向有关。

11.答案　N

解析　如图,电流从通电螺线管的右端进入,左端流出,根据安培定则可以判断通电螺线管的左端是N极。

12.答案　N　负

解析　小磁针静止时N极指向通电螺线管的左侧,根据异名磁极相互吸引,故通电螺线管的左端是S极,右端是N极;根据安培定则,用右手握住螺线管,大拇指指向N极,则弯曲的四指指的方向即电流的方向,故电源的右端是负极。

13.答案　N　右

解析　当开关S闭合时,电流从电源的正极流出,根据安培定则可知,通电螺线管的右端是N极,左端为S极,小车上的磁铁左端为N极,同名磁极相互排斥,小车受到了一个向右的力,则小车会向右运动。

14.答案　逆

解析　当开关闭合后,电流从螺线管的右方流入、左方流出,由安培定则知,通电螺线管的左端为N极,右端为S极,由磁极间的相互作用规律可知,小磁针将逆时针偏转。

三、作图题

15.答案　如图所示

解析　已知通电螺线管右端为S极,由磁极间的相互作用规律得出小磁针的左端为N极,右端为S极,由安培定则可知电流由右侧流入,即电源右侧为正极;因通电螺线管外部磁感线由N极指向S极,故磁感线方向向右。
