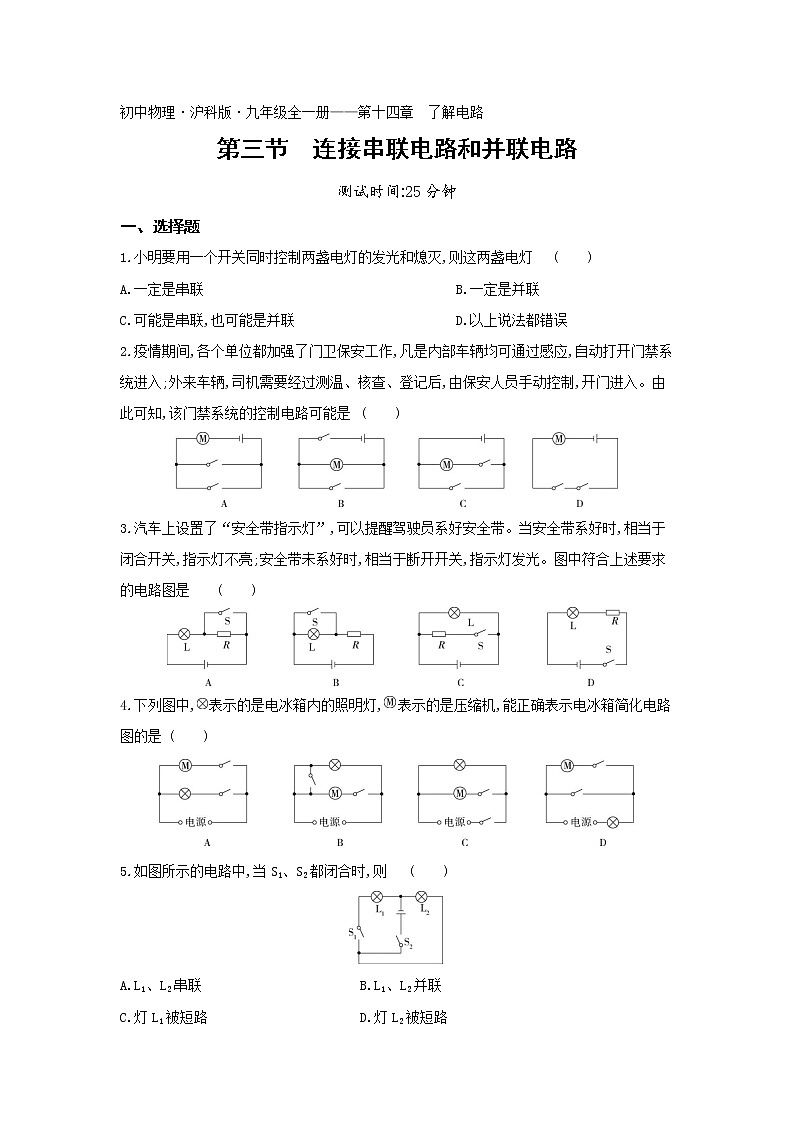

初中沪科版第三节 连接串联电路和并联电路一课一练

这是一份初中沪科版第三节 连接串联电路和并联电路一课一练，共5页。试卷主要包含了选择题，填空题，实验探究题等内容，欢迎下载使用。

测试时间:25分钟
一、选择题
1.小明要用一个开关同时控制两盏电灯的发光和熄灭,则这两盏电灯( )
A.一定是串联 B.一定是并联
C.可能是串联,也可能是并联 D.以上说法都错误
2.疫情期间,各个单位都加强了门卫保安工作,凡是内部车辆均可通过感应,自动打开门禁系统进入;外来车辆,司机需要经过测温、核查、登记后,由保安人员手动控制,开门进入。由此可知,该门禁系统的控制电路可能是( )
3.汽车上设置了“安全带指示灯”,可以提醒驾驶员系好安全带。当安全带系好时,相当于闭合开关,指示灯不亮;安全带未系好时,相当于断开开关,指示灯发光。图中符合上述要求的电路图是( )
4.下列图中,表示的是电冰箱内的照明灯,表示的是压缩机,能正确表示电冰箱简化电路图的是( )
5.如图所示的电路中,当S1、S2都闭合时,则( )
A.L1、L2串联 B.L1、L2并联
C.灯L1被短路 D.灯L2被短路

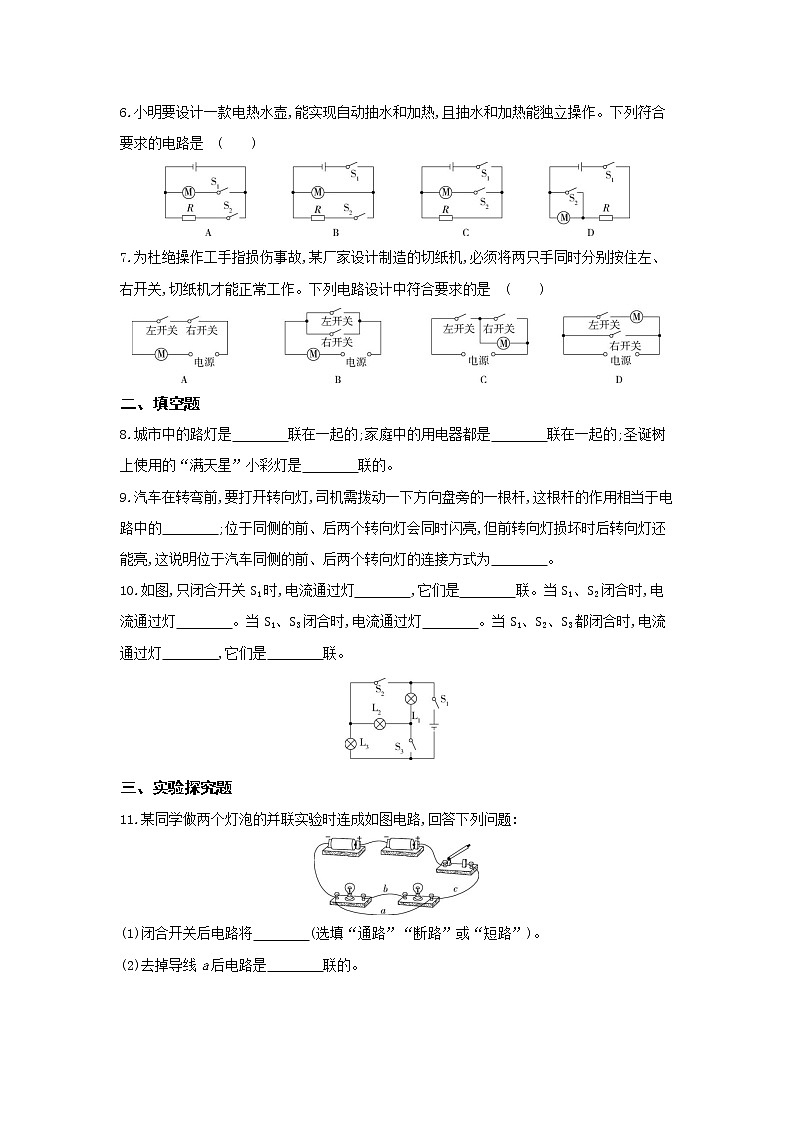

6.小明要设计一款电热水壶,能实现自动抽水和加热,且抽水和加热能独立操作。下列符合要求的电路是( )
7.为杜绝操作工手指损伤事故,某厂家设计制造的切纸机,必须将两只手同时分别按住左、右开关,切纸机才能正常工作。下列电路设计中符合要求的是( )
二、填空题
8.城市中的路灯是 联在一起的;家庭中的用电器都是 联在一起的;圣诞树上使用的“满天星”小彩灯是 联的。
9.汽车在转弯前,要打开转向灯,司机需拨动一下方向盘旁的一根杆,这根杆的作用相当于电路中的 ;位于同侧的前、后两个转向灯会同时闪亮,但前转向灯损坏时后转向灯还能亮,这说明位于汽车同侧的前、后两个转向灯的连接方式为 。
10.如图,只闭合开关S1时,电流通过灯 ,它们是 联。当S1、S2闭合时,电流通过灯 。当S1、S3闭合时,电流通过灯 。当S1、S2、S3都闭合时,电流通过灯 ,它们是 联。
三、实验探究题
11.某同学做两个灯泡的并联实验时连成如图电路,回答下列问题:
(1)闭合开关后电路将 (选填“通路”“断路”或“短路”)。
(2)去掉导线a后电路是 联的。
(3)改变a、b、c三导线中的一根,使电路成为并联电路(先在原导线上打“×”,然后再更改接法)。
一、选择题
1.答案 C 当两灯串联时,串联电路中的开关可以同时控制两灯发光或熄灭;当两灯并联时,干路中的开关可以同时控制两灯的发光和熄灭;故选C。
2.答案 A 门禁系统可以自动识别小区内部车辆并将门打开,外部车辆需要门卫人员按动按钮才能将门打开,若将门禁系统看做一个自动开关,按钮看作一个手动开关,则两个开关都能单独打开大门,即两开关并联后再与电动机串联,只有A正确。
3.答案 B 由题意知,指示灯与S并联;结合选项可知B符合题意,A闭合开关,指示灯亮,C不管开关是否闭合,指示灯都亮,D指示灯与开关串联了,故A、C、D都不符合题意。故选B。
4.答案 A 由生活经验可知,照明灯和压缩机都能独立工作,且互不影响,所以照明灯和压缩机是并联的,且都有各自的控制开关,结合各选项电路图可知,只有A正确。
5.答案 B 当S1、S2都闭合时,电流从电源正极流出通过开关S2后分成两条支路,一条支路流经L2,另一条支路依次流经S1、L1,经两条支路汇合后回到电源负极,所以L1、L2并联。
6.答案 A A中,电动机与R并联,每个开关与一个电路元件串联,抽水和加热互不影响,A正确;B、C中,S1控制整个电路,只有闭合S1,(R)工作时,再闭合S2,R()才能工作,B、C不符合题意;D中,S1控制整个电路,两用电器串联,只闭合(断开)S1,和R同时工作(停止工作),再闭合S2,被短路不能工作,只有R工作,D不符合题意。故选A。
7.答案 A 必须将两只手同时分别按住左、右开关,切纸机才能正常工作,说明两开关相互影响,不能独立控制切纸机工作,由此可知,左、右开关和切纸机是串联的,由图示电路图可知,A正确。故选A。
二、填空题
8.答案 并 并 串
解析 并联电路的特点是电流的路径有多条,各条支路中的用电器互不影响;串联电路的特点是电流路径只有一条,用电器之间要互相影响。城市中的路灯是并联在一起的;家庭中的用电器都是并联在一起的;圣诞树上使用的“满天星”小彩灯是串联的。
9.答案 开关 并联
解析 拨动杆可以打开转向灯,因此这根杆相当于电路中的开关;由于两灯能独立工作,互不影响,所以它们是并联的。
10.答案 L1、L2、L3 串 L3 L1 L1、L2、L3 并
解析 只闭合开关S1时,电流依次通过L1、L2、L3,它们是串联的;当S1、S2闭合时,灯L1、L2被短路,没有电流通过,电流只通过灯L3;当S1、S3闭合时,灯L2、L3被短路,没有电流通过,电流只通过灯L1;当S1、S2、S3都闭合时,电流分别通过L1、L2、L3,L1、L2、L3是并联的。
三、实验探究题
11.答案 (1)短路 (2)串 (3)如图所示
解析 (1)开关闭合后,电流从电源正极流出后不经过用电器,直接流回电源负极,因此开关闭合后电路将短路;(2)去掉导线a后,电流从电源正极流出后依次经过开关和两个灯泡,此时电路是串联的;(3)要使两灯泡并联,电流从电源正极流出后分别流经两个灯泡,汇合后流回电源负极,因此应将导线c接灯泡接线柱的一端改接到此灯泡的另一个接线柱上。
