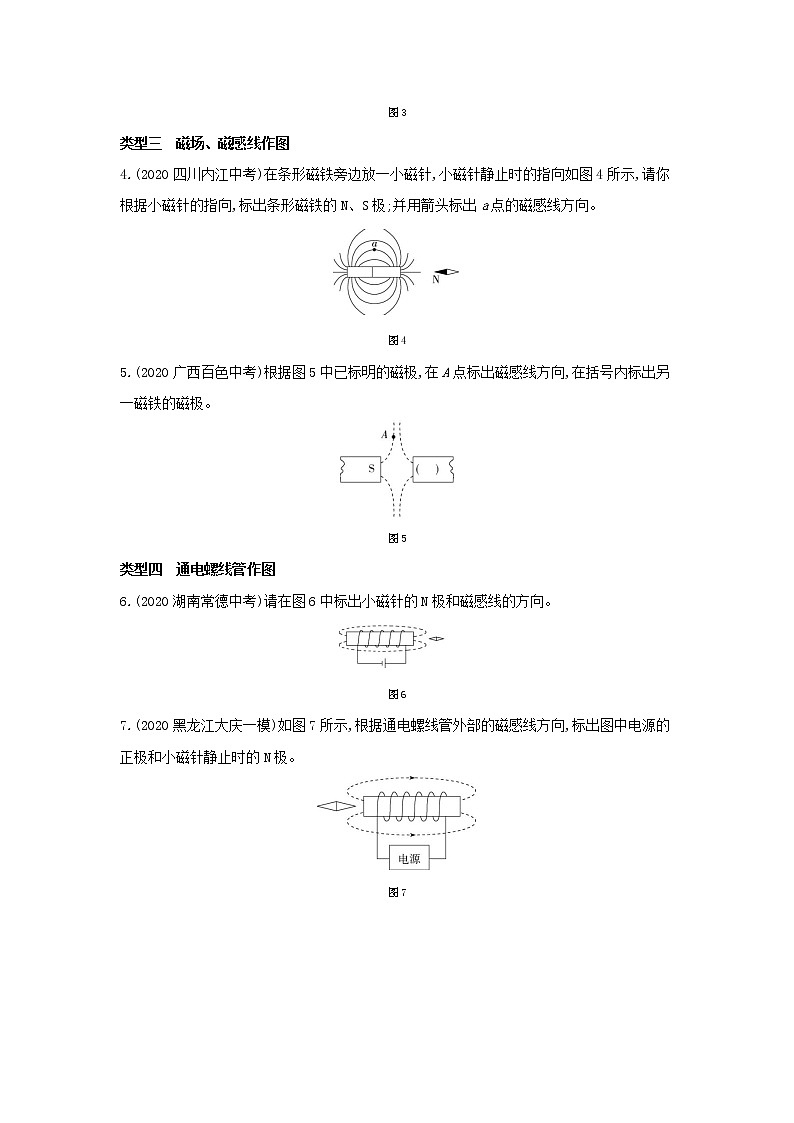

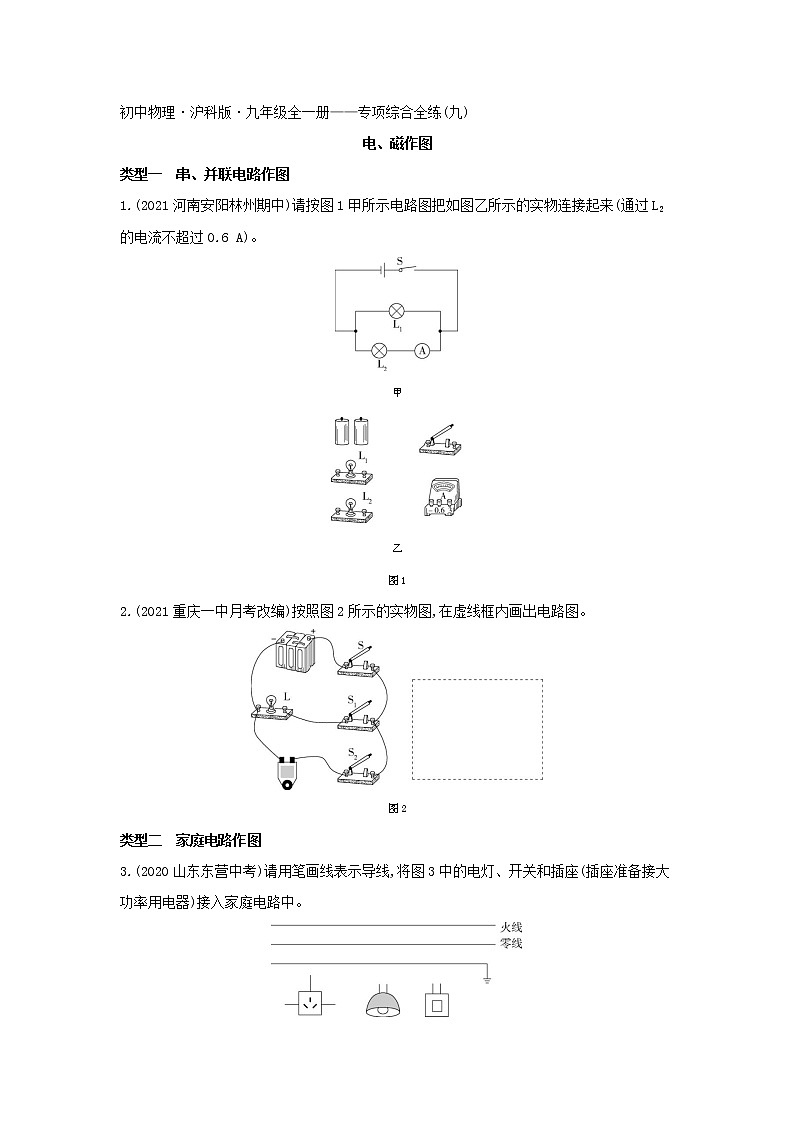

初中物理·沪科版·九年级全一册——专项综合全练(九)电、磁作图类型一　串、并联电路作图1.(2021河南安阳林州期中)请按图1甲所示电路图把如图乙所示的实物连接起来(通过L2的电流不超过0.6 A)。甲乙图12.(2021重庆一中月考改编)按照图2所示的实物图,在虚线框内画出电路图。图2类型二　家庭电路作图3.(2020山东东营中考)请用笔画线表示导线,将图3中的电灯、开关和插座(插座准备接大功率用电器)接入家庭电路中。图3类型三　磁场、磁感线作图4.(2020四川内江中考)在条形磁铁旁边放一小磁针,小磁针静止时的指向如图4所示,请你根据小磁针的指向,标出条形磁铁的N、S极;并用箭头标出a点的磁感线方向。图45.(2020广西百色中考)根据图5中已标明的磁极,在A点标出磁感线方向,在括号内标出另一磁铁的磁极。图5类型四　通电螺线管作图6.(2020湖南常德中考)请在图6中标出小磁针的N极和磁感线的方向。图67.(2020黑龙江大庆一模)如图7所示,根据通电螺线管外部的磁感线方向,标出图中电源的正极和小磁针静止时的N极。图7     1.答案　如图所示解析　由电路图可知,两灯并联,电流表测通过灯L2的电流,因为通过L2的电流不超过0.6 A,所以电流表选用小量程与灯L2串联,开关接在干路上控制整个电路,根据电路图连接实物。2.答案　如图所示解析　由实物图知,灯泡与电铃并联,开关S接在干路上控制整个电路,S1在灯L所在支路上,S2在电铃所在支路上,由此画出电路图。3.答案　如图所示解析　开关控制电灯,开关和电灯串联,火线先接开关再接电灯,零线直接接电灯;三孔插座的接法:左孔接零线,右孔接火线,上孔接地线。4.答案　如图所示解析　已知小磁针左端为N极,根据同名磁极相斥、异名磁极相吸可知,条形磁铁右端为S极,左端为N极,磁体外部的磁感线由N极出发回到S极。5.答案　如图所示解析　在磁体外部,磁感线从N极出发,回到S极,所以A点的磁感线方向是向下的;由图中磁感线分布情况可知两个磁铁相对的磁极是同名磁极,所以右边磁铁的左端是S极。6.答案　如图所示解析　电流从螺线管右侧流入、左侧流出,依据右手螺旋定则可判断出螺线管的右端为N极,左端为S极,在磁体外部磁感线是由N极出发,回到S极;由磁极间的相互作用可知,小磁针的右端为N极,左端为S极。7.答案　如图所示解析　在磁体的外部,磁感线是由N极出发,回到S极,由磁感线的方向可知,通电螺线管左侧为N极,右侧为S极;由右手螺旋定则可知电流由螺线管左侧流入、右侧流出,则电源左侧为正极,右侧为负极。小磁针所在位置磁感线方向向左,则小磁针的左侧为N极,右侧为S极。
