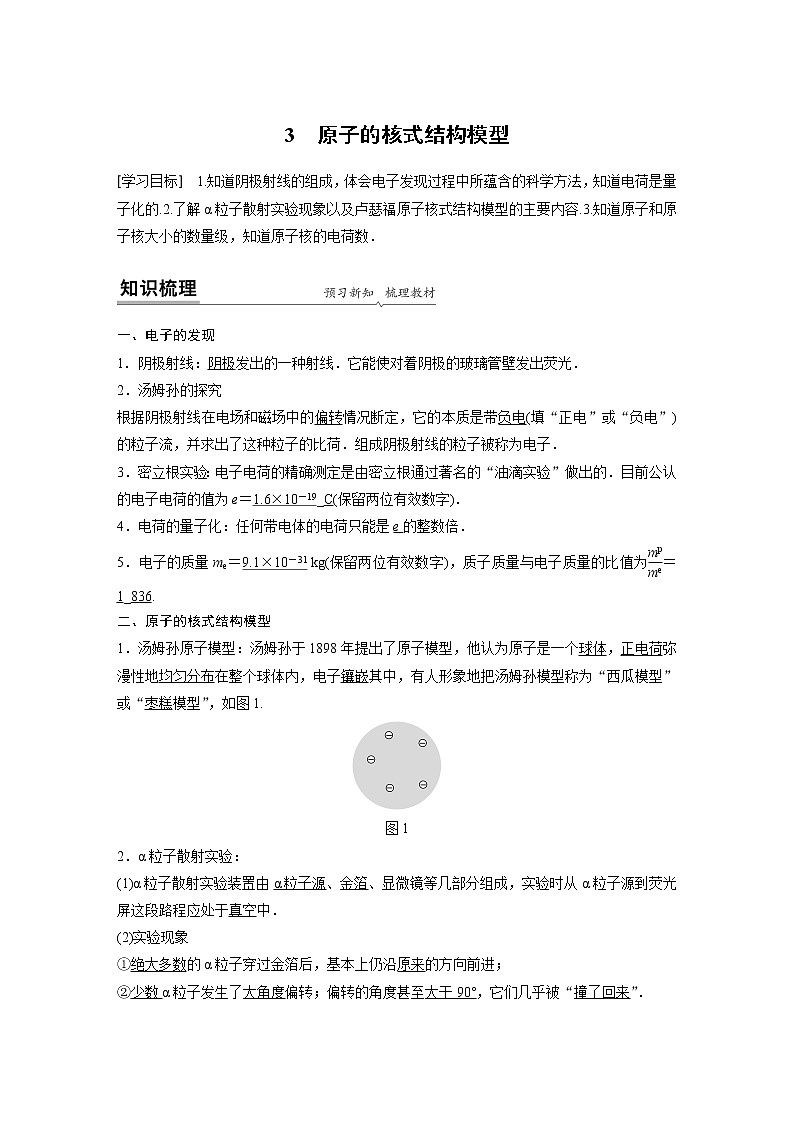

3　原子的核式结构模型
[学习目标]　1.知道阴极射线的组成，体会电子发现过程中所蕴含的科学方法，知道电荷是量子化的.2.了解α粒子散射实验现象以及卢瑟福原子核式结构模型的主要内容.3.知道原子和原子核大小的数量级，知道原子核的电荷数．
　　　　　　　　　　　　　　　　　　　

一、电子的发现
1．阴极射线：阴极发出的一种射线．它能使对着阴极的玻璃管壁发出荧光．
2．汤姆孙的探究
根据阴极射线在电场和磁场中的偏转情况断定，它的本质是带负电(填“正电”或“负电”)的粒子流，并求出了这种粒子的比荷．组成阴极射线的粒子被称为电子．
3．密立根实验：电子电荷的精确测定是由密立根通过著名的“油滴实验”做出的．目前公认的电子电荷的值为e＝1.6×10－19_C(保留两位有效数字)．
4．电荷的量子化：任何带电体的电荷只能是e的整数倍．
5．电子的质量me＝9.1×10－31 kg(保留两位有效数字)，质子质量与电子质量的比值为＝1_836.
二、原子的核式结构模型
1．汤姆孙原子模型：汤姆孙于1898年提出了原子模型，他认为原子是一个球体，正电荷弥漫性地均匀分布在整个球体内，电子镶嵌其中，有人形象地把汤姆孙模型称为“西瓜模型”或“枣糕模型”，如图1.

图1
2．α粒子散射实验：
(1)α粒子散射实验装置由α粒子源、金箔、显微镜等几部分组成，实验时从α粒子源到荧光屏这段路程应处于真空中．
(2)实验现象
①绝大多数的α粒子穿过金箔后，基本上仍沿原来的方向前进；
②少数α粒子发生了大角度偏转；偏转的角度甚至大于90°，它们几乎被“撞了回来”．

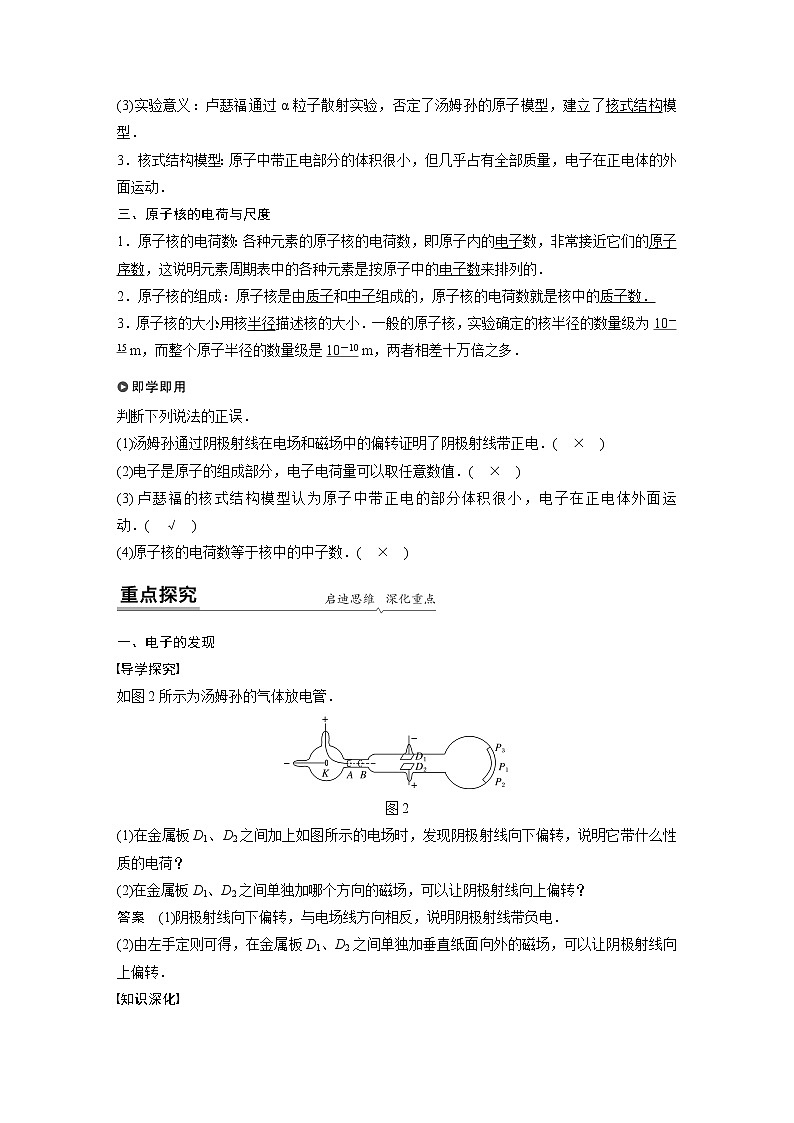

(3)实验意义：卢瑟福通过α粒子散射实验，否定了汤姆孙的原子模型，建立了核式结构模型．
3．核式结构模型：原子中带正电部分的体积很小，但几乎占有全部质量，电子在正电体的外面运动．
三、原子核的电荷与尺度
1．原子核的电荷数：各种元素的原子核的电荷数，即原子内的电子数，非常接近它们的原子序数，这说明元素周期表中的各种元素是按原子中的电子数来排列的．
2．原子核的组成：原子核是由质子和中子组成的，原子核的电荷数就是核中的质子数．
3．原子核的大小：用核半径描述核的大小．一般的原子核，实验确定的核半径的数量级为10－15 m，而整个原子半径的数量级是10－10 m，两者相差十万倍之多．

判断下列说法的正误．
(1)汤姆孙通过阴极射线在电场和磁场中的偏转证明了阴极射线带正电．(　×　)
(2)电子是原子的组成部分，电子电荷量可以取任意数值．(　×　)
(3)卢瑟福的核式结构模型认为原子中带正电的部分体积很小，电子在正电体外面运动．(　√　)
(4)原子核的电荷数等于核中的中子数．(　×　)

一、电子的发现
导学探究
如图2所示为汤姆孙的气体放电管．

图2
(1)在金属板D1、D2之间加上如图所示的电场时，发现阴极射线向下偏转，说明它带什么性质的电荷？
(2)在金属板D1、D2之间单独加哪个方向的磁场，可以让阴极射线向上偏转？
答案　(1)阴极射线向下偏转，与电场线方向相反，说明阴极射线带负电．
(2)由左手定则可得，在金属板D1、D2之间单独加垂直纸面向外的磁场，可以让阴极射线向上偏转．
知识深化

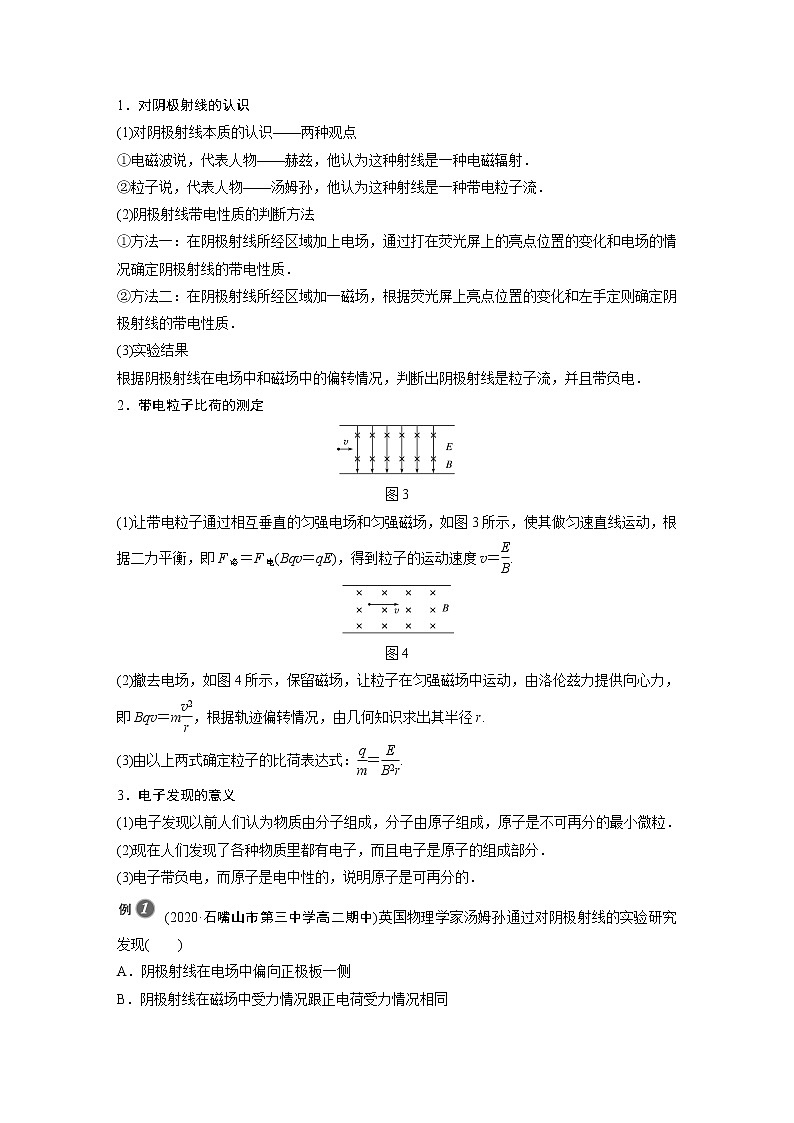

1．对阴极射线的认识
(1)对阴极射线本质的认识——两种观点
①电磁波说，代表人物——赫兹，他认为这种射线是一种电磁辐射．
②粒子说，代表人物——汤姆孙，他认为这种射线是一种带电粒子流．
(2)阴极射线带电性质的判断方法
①方法一：在阴极射线所经区域加上电场，通过打在荧光屏上的亮点位置的变化和电场的情况确定阴极射线的带电性质．
②方法二：在阴极射线所经区域加一磁场，根据荧光屏上亮点位置的变化和左手定则确定阴极射线的带电性质．
(3)实验结果
根据阴极射线在电场中和磁场中的偏转情况，判断出阴极射线是粒子流，并且带负电．
2．带电粒子比荷的测定

图3
(1)让带电粒子通过相互垂直的匀强电场和匀强磁场，如图3所示，使其做匀速直线运动，根据二力平衡，即F洛＝F电(Bqv＝qE)，得到粒子的运动速度v＝.

图4
(2)撤去电场，如图4所示，保留磁场，让粒子在匀强磁场中运动，由洛伦兹力提供向心力，即Bqv＝m，根据轨迹偏转情况，由几何知识求出其半径r.
(3)由以上两式确定粒子的比荷表达式：＝.
3．电子发现的意义
(1)电子发现以前人们认为物质由分子组成，分子由原子组成，原子是不可再分的最小微粒．
(2)现在人们发现了各种物质里都有电子，而且电子是原子的组成部分．
(3)电子带负电，而原子是电中性的，说明原子是可再分的．
(2020·石嘴山市第三中学高二期中)英国物理学家汤姆孙通过对阴极射线的实验研究发现(　　)
A．阴极射线在电场中偏向正极板一侧
B．阴极射线在磁场中受力情况跟正电荷受力情况相同
C．不同材料所产生的阴极射线的比荷不同
D．汤姆孙直接测到了阴极射线粒子的电荷量
答案　A
解析　阴极射线在电场中偏向正极板一侧，因此阴极射线应该带负电荷，A正确；阴极射线在磁场中受力情况跟负电荷受力情况相同，B错误；不同材料所产生的阴极射线的比荷相同，C错误；汤姆孙并没有直接测到阴极射线粒子的电荷量，D错误．
在再现汤姆孙测阴极射线比荷的实验中，采用了如图5所示的阴极射线管，从C出来的阴极射线经过A、B间的电场加速后，水平射入长度为L的D、G平行板间，接着在荧光屏F中心出现光斑．若在D、G间加上方向向上、场强为E的匀强电场，阴极射线将向下偏转；如果再利用通电线圈在D、G电场区加上一垂直纸面的磁感应强度为B的匀强磁场(图中未画出)，荧光斑恰好回到荧光屏中心，接着再去掉电场，阴极射线向上偏转，偏转角为θ，试解决下列问题：

图5
(1)说明阴极射线的电性；
(2)说明图中磁场沿什么方向；
(3)根据L、E、B和θ，求出阴极射线的比荷．
答案　(1)负电　(2)垂直纸面向外　(3)
解析　(1)由于阴极射线在电场中向下偏转，因此阴极射线受电场力方向向下，又由于匀强电场方向向上，则电场力的方向与电场方向相反，所以阴极射线带负电．
(2)由于所加磁场使阴极射线受到向上的洛伦兹力，而与电场力平衡，由左手定则得磁场的方向垂直纸面向外．
(3)设此射线带电荷量为q，质量为m，当射线在D、G间做匀速直线运动时，有qE＝Bqv.当射线在D、G间的磁场中偏转时，如图所示，有Bqv＝.同时又有L＝r·sin θ，解得＝.





带电粒子的比荷常见的三种测量方法
1．利用磁偏转测比荷：由qvB＝m得＝，只需知道磁感应强度B、带电粒子的初速度v和偏转半径R即可．
2．利用电偏转测比荷：偏转量y＝at2＝·2，故＝，所以在偏转电场U、d、L已知时，只需测量v和y即可．
3．利用加速电场测比荷：由动能定理qU＝mv2得＝，在加速电场U已知时，只需测出v即可．
二、原子的核式结构模型
导学探究
如图6所示为1909年英国物理学家卢瑟福指导他的学生盖革和马斯顿进行α粒子散射实验的实验装置，阅读课本，回答以下问题：

图6
(1)什么是α粒子？
(2)实验装置中各部件的作用是什么？实验过程是怎样的？
(3)实验现象如何？
(4)少数α粒子发生大角度散射的原因是什么？
答案　(1)α粒子(He)是从放射性物质中发射出来的快速运动的粒子，实质是失去两个电子的氦原子核．质量是电子质量的7 300倍．
(2)①α粒子源：把放射性元素钋放在带小孔的铅盒中，放射出高能的α粒子．
②带荧光屏的放大镜：观察α粒子打在荧光屏上发出的微弱闪光．
实验过程：α粒子经过一条细通道，形成一束射线，打在很薄的金箔上，由于金原子中的带电粒子对α粒子有库仑力的作用，一些α粒子会改变原来的运动方向．带有显微镜的荧光屏可以沿题图中虚线转动，以统计向不同方向散射的α粒子的数目．
(3)α粒子散射实验的实验现象：绝大多数α粒子穿过金箔后，基本上仍沿原来的方向前进，但有少数α粒子发生了大角度偏转，偏转的角度甚至大于90°.
(4)α粒子带正电，α粒子受原子中带正电的部分的排斥力发生了大角度散射．
知识深化
1．实验现象的分析
(1)核外电子不会使α粒子的速度发生明显改变．
(2)少数α粒子发生了大角度偏转，甚至反弹回来，表明这些α粒子在原子中的某个地方受到了质量比它本身大得多的物质的作用．汤姆孙的原子模型不能解释α粒子的大角度散射．
(3)绝大多数α粒子在穿过厚厚的金原子层时运动方向没有明显变化，说明原子中绝大部分是空的，原子的正电荷和几乎全部质量都集中在体积很小的核内．
2．卢瑟福的原子核式结构模型
在原子的中心有一个很小的核，叫原子核，原子的全部正电荷和几乎全部质量都集中在原子核里，带负电的电子在核外空间里绕着核旋转．
命题角度1　α粒子散射实验及其解释
(2020·临泽一中高二期中)如图7所示为卢瑟福α粒子散射实验装置的示意图，图中的显微镜可在圆周轨道上转动，通过显微镜前相连的荧光屏可观察α粒子在各个角度的散射情况．下列说法中正确的是(　　)

图7
A．在图中的A、B两位置分别进行观察，相同时间内观察到屏上的闪光次数一样多
B．在图中的B位置进行观察，屏上观察不到任何闪光
C．卢瑟福选用不同重金属箔片作为α粒子散射的靶，观察到的实验结果基本相似
D．α粒子发生散射的主要原因是α粒子撞击到金箔原子后产生的反弹
答案　C
解析　α粒子散射实验现象：绝大多数α粒子沿原方向前进，少数α粒子有大角度偏转，所以A处观察到的屏上的闪光次数多，B处观察到的屏上的闪光次数少，所以选项A、B错误．α粒子发生散射的主要原因是受到原子核库仑斥力的作用，所以选项D错误，C正确．
命题角度2　原子的核式结构模型
(多选)卢瑟福提出的原子核式结构学说包括下列哪些内容(　　)
A．原子中心有一个很小的核
B．原子的全部正电荷和几乎全部质量都集中在原子核里
C．原子的正电荷均匀分布在它的全部体积上
D．带负电的电子在核外空间绕原子核旋转
答案　ABD
解析　卢瑟福提出的原子核式结构模型是：原子中心有一个很小的原子核，它集中了原子的几乎全部质量和所有的正电荷，电子在核外绕原子核旋转．
三、原子核的电荷与尺度
(多选)(2019·江苏高二期末)对原子的认识，正确的是(　　)
A．原子由原子核和核外电子组成
B．原子核的质量就是原子的质量
C．原子核的电荷数就是核中的质子数
D．原子序数等于核电荷数与电子电荷量大小的比值
答案　ACD
解析　原子由原子核和核外电子组成，故A正确；原子核的质量与电子的质量和就是原子的质量，故B错误；原子核的电荷数就是核中的质子数，故C正确；原子序数等于核电荷数与电子电荷量大小的比值，故D正确．

1．(对电子的认识)(多选)1897年英国物理学家汤姆孙对阴极射线的探究，最终发现了电子，由此被称为“电子之父”，下列关于电子的说法正确的是(　　)
A．任何物质中均有电子
B．不同物质中具有不同性质的电子
C．电子质量是质子质量的1 836倍
D．电子是一种粒子，是比原子更基本的物质单元
答案　AD
2．(α粒子散射实验及其解释)(多选)如图8所示是英国物理学家卢瑟福用α粒子轰击金箔的实验装置，下列关于该实验的描述正确的是(　　)

图8
A．α粒子轰击金箔的实验需要在真空条件下完成
B．该实验揭示了原子有核式结构
C．实验结果表明绝大多数α粒子穿过金箔后发生大角度偏转
D．该实验证实了汤姆孙原子模型的正确性
答案　AB
解析　为了避免其他原子的影响，α粒子轰击金箔的实验需要在真空条件下完成，故A正确；α粒子的散射实验说明原子中绝大部分是空的，揭示了原子具有核式结构，故B正确；α粒子的散射实验观测到的现象是绝大多数α粒子穿过金箔后仍沿原方向前进，故C错误；通过该实验，卢瑟福提出了原子的核式结构模型，同时否定了汤姆孙原子模型，故D错误．
3．(原子核及其尺度)(多选)根据卢瑟福的原子核式结构理论，下列对原子结构的认识中，正确的是(　　)
A．原子中绝大部分是空的，原子核很小
B．电子在核外运动，库仑力提供向心力
C．原子的全部正电荷都集中在原子核里
D．原子核的直径大约为10－10 m
答案　ABC
解析　卢瑟福α粒子散射实验的结果否定了关于原子结构的汤姆孙模型，提出了关于原子的核式结构学说，并估算出原子核半径的数量级为10－15 m，原子半径的数量级为10－10 m，原子半径是原子核半径的十万倍，所以原子内部是十分“空旷”的，核外带负电的电子由于受到带正电的原子核的吸引而绕核旋转，所以A、B、C正确，D错误．


考点一　电子的发现
1．下列关于阴极射线的说法正确的是(　　)
A．阴极射线是高速的质子流
B．阴极射线可以用人眼直接观察到
C．阴极射线是高速运动的电子流
D．阴极射线是电磁波
答案　C
解析　阴极射线是高速运动的电子流，人们只有借助于它与物质相互撞击时，使一些物质发出荧光等现象才能观察到，故选项C正确，A、B、D错误．
2．(2019·重庆八中高二期中)汤姆孙对阴极射线本质的研究，采用的科学方法是(　　)
A．用阴极射线轰击金箔，观察其散射情况
B．用“油滴实验”精确测定电子的带电荷量
C．用阴极射线轰击荧光物质，对荧光物质发出的光进行光谱分析
D．让阴极射线通过电场和磁场，通过阴极射线的偏转情况判断其电性和计算其比荷
答案　D
解析　汤姆孙对阴极射线本质的研究采用的主要方法是：让阴极射线通过电、磁场，通过偏转情况判断其电性，结合类平抛运动与圆周运动的公式，即可计算其比荷，故D正确．
3．(多选)下列说法中，正确的是(　　)
A．汤姆孙精确地测出了电子电荷量
B．电子电荷量的精确值是密立根通过“油滴实验”测出的
C．汤姆孙油滴实验更重要的发现是：电荷量是量子化的，即任何电荷量只能是e的整数倍
D．通过实验测得电子的比荷及电子电荷量e的值，就可以确定电子的的质量
答案　BD
解析　密立根油滴实验测出了电子的电荷量，所以A错误，B正确；密立根通过“油滴实验”确定电荷量是量子化的，即任何电荷量只能是e的整数倍，故C错误；根据电子的比荷和电子电荷量e的值，可以确定电子的质量，故D正确．
4．(多选)关于电子的发现，下列叙述中正确的是(　　)
A．电子的发现，说明原子是由电子和原子核组成的
B．电子的发现，说明原子具有一定的结构
C．电子是第一种被人类发现的基本粒子
D．电子的发现，比较好地解释了物体的带电现象
答案　BCD
解析　发现电子之前，人们认为原子是不可再分的最小粒子，电子的发现，说明原子有一定的结构，但并没有证明原子核的存在，也不能说明原子是由电子和原子核组成的，故A错误，B正确；电子是人类发现的第一种基本粒子，故C正确；物体带电的过程，就是电子的得失和转移的过程，从而比较好地解释了物体的带电现象，故D正确．
5．(多选)如图1所示是J.J.汤姆孙的气体放电管的示意图，下列说法中正确的是(　　)

图1
A．若在D1、D2两极板之间不加电场和磁场，则阴极射线应打到最右端的中心P1点
B．若在D1、D2两极板之间仅加上竖直向下的电场，则阴极射线应向下偏转
C．若在D1、D2两极板之间仅加上竖直向下的电场，则阴极射线应向上偏转
D．若在D1、D2两极板之间仅加上垂直纸面向里的磁场，则阴极射线不偏转
答案　AC
解析　阴极射线是电子流，当D1、D2两极板之间不加电场和磁场时，因电子所受的重力可以忽略不计，阴极射线不发生偏转，将打到最右端的中心P1点，选项A正确．阴极射线在电场中偏转时应偏向D1、D2带正电的极板一侧，选项C正确，B错误．加上与电子运动方向垂直的磁场时，电子在磁场中受洛伦兹力作用，要发生偏转，选项D错误．
考点二　原子的核式结构模型
6.(多选)(2019·济南一中高二期中)卢瑟福和他的学生用α粒子轰击不同的金属，并同时进行观测，经过大量的实验，最终确定了原子的核式结构．如图2为该实验的装置，其中荧光屏能随显微镜在图中的圆面内转动．当用α粒子轰击金箔时，在不同位置进行观测，如果观测的时间相同，则下列说法正确的是(　　)

图2
A．在1处看到的闪光次数最多
B．2处的闪光次数比4处多
C．3和4处没有闪光
D．4处有闪光但次数极少
答案　ABD
解析　在卢瑟福α粒子散射实验中，α粒子穿过金箔后，绝大多数α粒子仍沿原来的方向前进，则在1处看到的闪光次数最多，故A正确；少数α粒子发生大角度偏转，极少数α粒子偏转角度大于90°，极个别α粒子被反弹回来，在2、3、4位置观察到的闪光次数依次减少，故C错误，B、D正确．
7．(多选)(2019·故城高二期中)关于α粒子散射实验现象的分析，下列说法正确的是(　　)
A．绝大多数α粒子沿原方向运动，说明正电荷在原子内均匀分布，是α粒子受力平衡的结果
B．绝大多数α粒子沿原方向运动，说明这些α粒子未受到明显的力的作用，说明原子中绝大部分是空的
C．极少数α粒子发生大角度偏转，是因为金原子核很小且质量和电荷量远大于α粒子的质量和电荷量，α粒子接近原子核的机会很小
D．使α粒子发生大角度偏转的原因是原子内部两侧的正电荷对α粒子的斥力不相等
答案　BC
解析　从绝大多数α粒子几乎不发生偏转，可以推测使粒子受到排斥力的原子核体积极小，所以带正电的物质只占整个原子的很小空间，并不是正电荷均匀分布在原子内，故A错误，B正确；极少数α粒子发生大角度偏转，主要是由于α粒子和原子核发生碰撞的结果，是因为原子核很小且质量和电荷量远大于α粒子的质量和电荷量，α粒子接近原子核的机会很小，故C正确，D错误．
8．(2020·襄阳市第一中学高二月考)如图为卢瑟福α粒子散射实验的金原子核和两个α粒子的径迹，其中可能正确的是(　　)

答案　B
解析　α粒子在靠近金原子核时，离金原子核越近，所受库仑斥力越大，偏转角度越大，且粒子做曲线运动，合外力指向凹的一侧，根据这些特点可以判断出，B正确，A、C、D错误．
9．人们在研究原子结构时提出过许多模型，其中比较有名的是枣糕模型和核式结构模型，它们的模型示意图如图3所示．下列说法中正确的是(　　)

图3
A．α粒子散射实验与枣糕模型和核式结构模型的建立无关
B．科学家通过α粒子散射实验否定了枣糕模型，建立了核式结构模型
C．科学家通过α粒子散射实验否定了核式结构模型，建立了枣糕模型
D．科学家通过α粒子散射实验否定了枣糕模型和核式结构模型
答案　B
解析　α粒子散射实验与核式结构模型的建立有关，通过该实验，否定了枣糕模型，建立了核式结构模型．
10．(多选)在α粒子穿过金箔发生大角度偏转的过程中，下列说法正确的是(　　)
A．α粒子先受到原子核的斥力作用，后受到原子核的引力作用
B．α粒子一直受到原子核的斥力作用
C．α粒子在靠近原子核的过程中，α粒子和原子核组成的系统能量不变
D．α粒子一直受到库仑斥力，速度先减小后增大
答案　BCD
解析　α粒子与金原子核带同种电荷，两者相互排斥，故A错误，B正确；α粒子在靠近金原子核时斥力做负功，速度减小，远离时斥力做正功，速度增大，二者组成的系统能量不变，故C、D正确．

11．(2019·南昌市八一中学高二月考)美国物理学家密立根通过如图4所示的实验装置，最先测出了电子的电荷量，被称为密立根油滴实验．两块水平放置的金属板A、B分别与电源的正、负极相连接，板间产生匀强电场，方向竖直向下，图中油滴由于带负电悬浮在两板间保持静止．

图4
(1)若要测出该油滴的电荷量，需要测出的物理量有________．
A．油滴质量m B．两板间的电压U
C．两板间的距离d D．两板的长度L
(2)用所选择的物理量表示出该油滴的电荷量q＝________.(已知重力加速度为g)
(3)在进行了几百次的测量以后，密立根发现油滴所带的电荷量虽不同，但都是某个最小电荷量的整数倍，这个最小电荷量被认为是元电荷，其值为e＝________ C．(保留两位有效数字)
答案　(1)ABC　(2)　(3)1.6×10－19
解析　(1)(2)板间电场为匀强电场，油滴处于静止状态，所以电场力与重力平衡，故mg＝qE＝q，可得q＝，所以需要测出的物理量有油滴质量m，两板间的电压U，两板间的距离d.
(3)这个最小电荷量是元电荷，其大小等于电子的电荷量e＝1.6×10－19 C.
12．为了测定带电粒子的比荷，让带电粒子垂直电场方向飞进平行金属板间，已知匀强电场的场强为E，在通过长为L的两金属板后，测得偏离入射方向的距离为d.如果在两板间加垂直电场方向的匀强磁场，磁场方向垂直粒子的入射方向，磁感应强度为B，则粒子恰好不偏离原来方向，求.
答案　
解析　加速度a＝，仅加电场时有d＝·()2，加复合场时有Bqv0＝Eq，联立解得＝.
