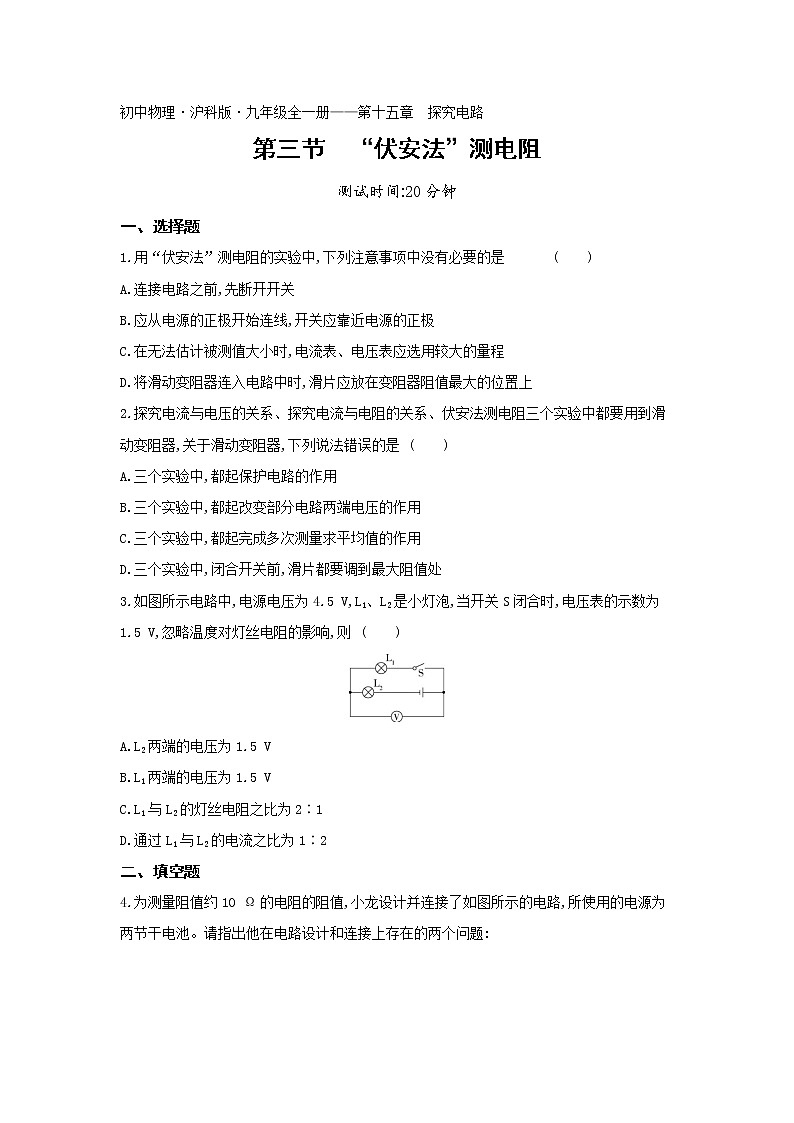

沪科版第三节 “伏安法”测电阻当堂检测题

这是一份沪科版第三节 “伏安法”测电阻当堂检测题，共6页。试卷主要包含了选择题，填空题，实验探究题等内容，欢迎下载使用。
测试时间:20分钟
一、选择题
1.用“伏安法”测电阻的实验中,下列注意事项中没有必要的是( )
A.连接电路之前,先断开开关
B.应从电源的正极开始连线,开关应靠近电源的正极
C.在无法估计被测值大小时,电流表、电压表应选用较大的量程
D.将滑动变阻器连入电路中时,滑片应放在变阻器阻值最大的位置上
2.探究电流与电压的关系、探究电流与电阻的关系、伏安法测电阻三个实验中都要用到滑动变阻器,关于滑动变阻器,下列说法错误的是( )
A.三个实验中,都起保护电路的作用
B.三个实验中,都起改变部分电路两端电压的作用
C.三个实验中,都起完成多次测量求平均值的作用
D.三个实验中,闭合开关前,滑片都要调到最大阻值处
3.如图所示电路中,电源电压为4.5 V,L1、L2是小灯泡,当开关S闭合时,电压表的示数为1.5 V,忽略温度对灯丝电阻的影响,则( )
A.L2两端的电压为1.5 V
B.L1两端的电压为1.5 V
C.L1与L2的灯丝电阻之比为2∶1
D.通过L1与L2的电流之比为1∶2
二、填空题
4.为测量阻值约10 Ω的电阻的阻值,小龙设计并连接了如图所示的电路,所使用的电源为两节干电池。请指出他在电路设计和连接上存在的两个问题:
(1) 。
(2) 。
5.某同学在用伏安法测电阻实验中,按图甲电路图进行实验测出几组数据,根据数据作出图乙所示的U-I图像,则被测电阻R1的阻值为 Ω,滑动变阻器的滑片在某一位置时,电压表的指针位置如图丙所示,则电压表的示数为 V。
三、实验探究题

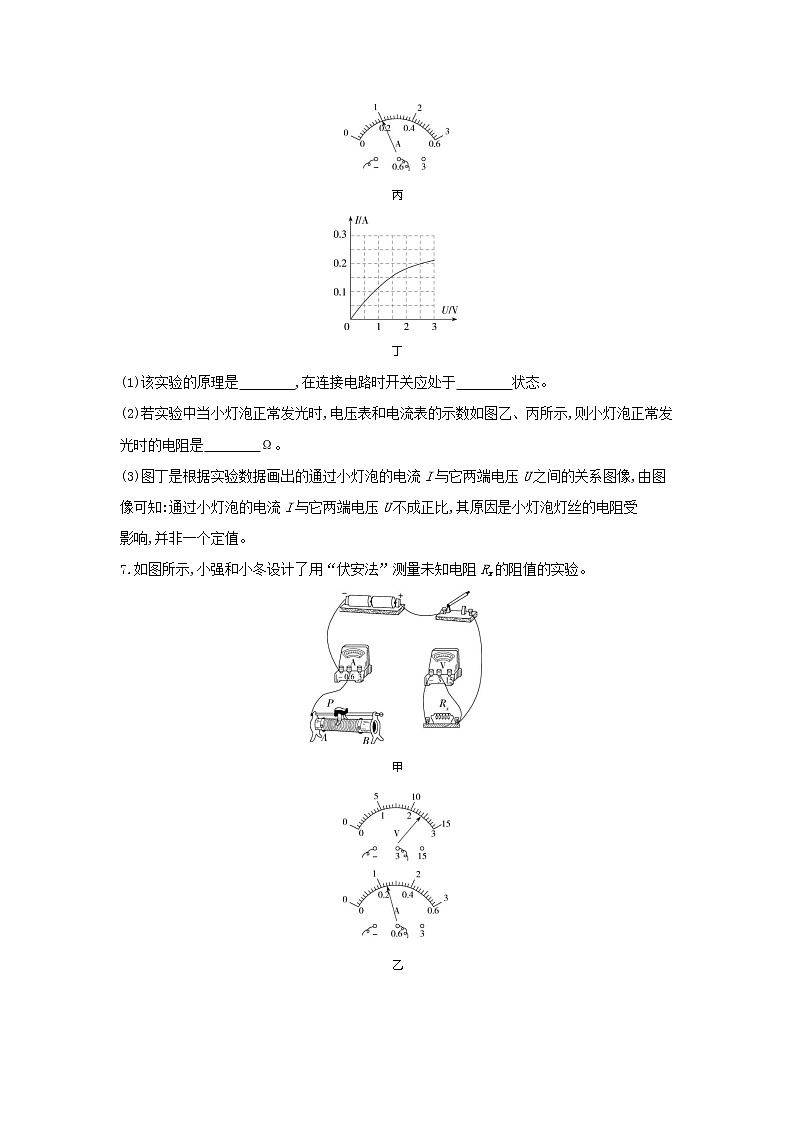

6.某同学在“伏安法”测小灯泡的电阻实验中,连接了如图甲所示的电路。
甲
乙
丙
丁
(1)该实验的原理是 ,在连接电路时开关应处于 状态。
(2)若实验中当小灯泡正常发光时,电压表和电流表的示数如图乙、丙所示,则小灯泡正常发光时的电阻是 Ω。
(3)图丁是根据实验数据画出的通过小灯泡的电流I与它两端电压U之间的关系图像,由图像可知:通过小灯泡的电流I与它两端电压U不成正比,其原因是小灯泡灯丝的电阻受 影响,并非一个定值。
7.如图所示,小强和小冬设计了用“伏安法”测量未知电阻Rx的阻值的实验。
甲
乙
(1)图甲是实物电路图,请用笔画线代替导线将其连接完整。(要求滑片向右滑时,电压表示数减小,导线不允许交叉)
(2)闭合开关前应将滑动变阻器的滑片移到 端(选填“A”或“B”)。
(3)闭合开关,当滑片移动到某位置时,电压表、电流表示数如图乙所示,则未知电阻Rx= Ω。
8.为测量额定电压为“3 V”的小灯泡发光时的电阻,小程连接了如图所示的电路,其中电源电压恒为6 V。
(1)小程合理地连接好电路,闭合开关,发现小灯泡不亮,但电流表、电压表示数都不为零,接下来他应进行的操作是 ;
A.检查灯泡是否断路
B.检查灯泡是否短路
C.检查开关是否接触良好
D.移动滑动变阻器的滑片
(2)下表为小程记录的实验数据:
小程在测量第一组数据后再测量第二组数据时,滑动变阻器的滑片P应向 (选填“左”或“右”)端滑动。老师发现小程测量的数据中有一组明显有误,则错误的一组是: (选填序号“1”“2”“3”或“4”)。
一、选择题
1.答案 B A、C、D都是连电路的注意事项,连接电路时可从电源正极开始也可从电源负极开始,开关的作用与在电路中的位置无关。
2.答案 C 滑动变阻器串联接入电路中时,闭合开关前将滑片移到最大阻值处的目的是保护电路,A、D说法正确;在探究电流与电压的关系、探究电流与电阻的关系、伏安法测电阻三个实验中,移动滑动变阻器的滑片,改变连入电路中的电阻,都能改变部分电路两端的电压,B说法正确;探究电流与电压的关系实验中,移动滑动变阻器滑片改变部分电路两端的电压,多测几组数据从而得出电流与电压的关系,不是为了多次测量取平均值,C说法错误。
3.答案 B 由电路图可知,闭合开关后,两灯泡串联,电压表测L1两端的电压,则L1两端的电压U1=1.5 V,故B正确;因串联电路中总电压等于各分电压之和,所以,L2两端的电压U2=U-U1=4.5 V-1.5 V=3 V,故A错误;因串联电路中各处的电流相等,所以通过L1与L2的电流之比为1∶1,故D错误;由I=UR可得,L1与L2的灯丝电阻之比R1R2=U1IU2I=U1U2=1.5V3V=12,故C错误。
二、填空题
4.答案 (1)电流表的正、负接线柱接反了 (2)缺少滑动变阻器,只能测量一组实验数据
解析 (1)无论是电压表还是电流表,电流都必须从正接线柱流入,从负接线柱流出;从图中可以看出,电流表的正、负接线柱接反了;(2)根据伏安法测电阻的实验电路可知,电路中缺少滑动变阻器,无法进行多次测量,只能测量一组实验数据。
5.答案 8 1.6
解析 R1的阻值R1=UI= Ω,电压表使用的量程是0~3 V,分度值是0.1 V,读数为1.6 V。
三、实验探究题
6.答案 (1)R=UI 断开 (2)12.5 (3)温度
解析 (1)该实验的原理是R=UI,为保护电路,在连接电路时开关应处于断开状态;(2)实验中电流表选用0~0.6 A量程,分度值为0.02 A,电流表示数为0.2 A;电压表选用0~3 V量程,分度值为0.1 V,电压表示数为2.5 V,由欧姆定律,则小灯泡正常发光时的电阻R=UI= Ω;(3)由图像可知,通过小灯泡的电流I与它两端电压U不成正比,说明灯的电阻不是一个定值,其原因是小灯泡灯丝的电阻受温度影响。
7.答案 (1)如图所示
(2)B (3)10
解析 (1)由题知,电阻Rx与滑动变阻器应串联,滑片向右滑,电压表示数减小,根据串联电路电压特点和串联分压规律知,滑动变阻器连入电路中的阻值应增大,所以导线应该接到电阻丝左接线柱上;(2)为了保护电路,在闭合开关前,应将滑片移至B端,使其连入电路中的阻值最大;(3)由图乙知,电压表的量程为0~3 V,分度值为0.1 V,示数为2.4 V,电流表的量程为0~0.6 A,分度值为0.02 A,示数为0.24 A,未知电阻的阻值Rx=UI= Ω。
8.答案 (1)D (2)右 3 (3)如图所示(说明:此电路图中滑动变阻器左端或右端接入电路都可)
解析 (1)电路连接正确后,闭合开关,电流表、电压表均有示数,电路为通路,发现小灯泡不亮,说明电路中的电流过小,故接下来应进行的操作是移动滑动变阻器的滑片,观察灯的发光情况,故选D。(2)由表格中数据可知,第二组数据电压表示数大于第一组数据电压表示数,即灯泡两端的电压增大,故滑动变阻器的滑片P应向右滑动,减小滑动变阻器连入电路的阻值,减小分压。分析表格数据可知,第3组数据明显有误,因为由4组数据计算可得灯泡的电阻分别为RL1=U1I1=1V0.25A=4 Ω,RL2=U2I2=2V0.4A=5 Ω,RL3=U3I3= Ω,RL4=U4I4=3V0.52A≈5.77 Ω,RL3小于RL2,不符合电压越高,通过灯泡的电流越大,灯丝温度越高,灯丝阻值越大的规律,所以第3组数据是错误的。
实验序号
电压表示数/V
电流表示数/A
1
1.00
0.250
2
2.00
0.400
3
2.40
0.500
4
3.00
0.520
