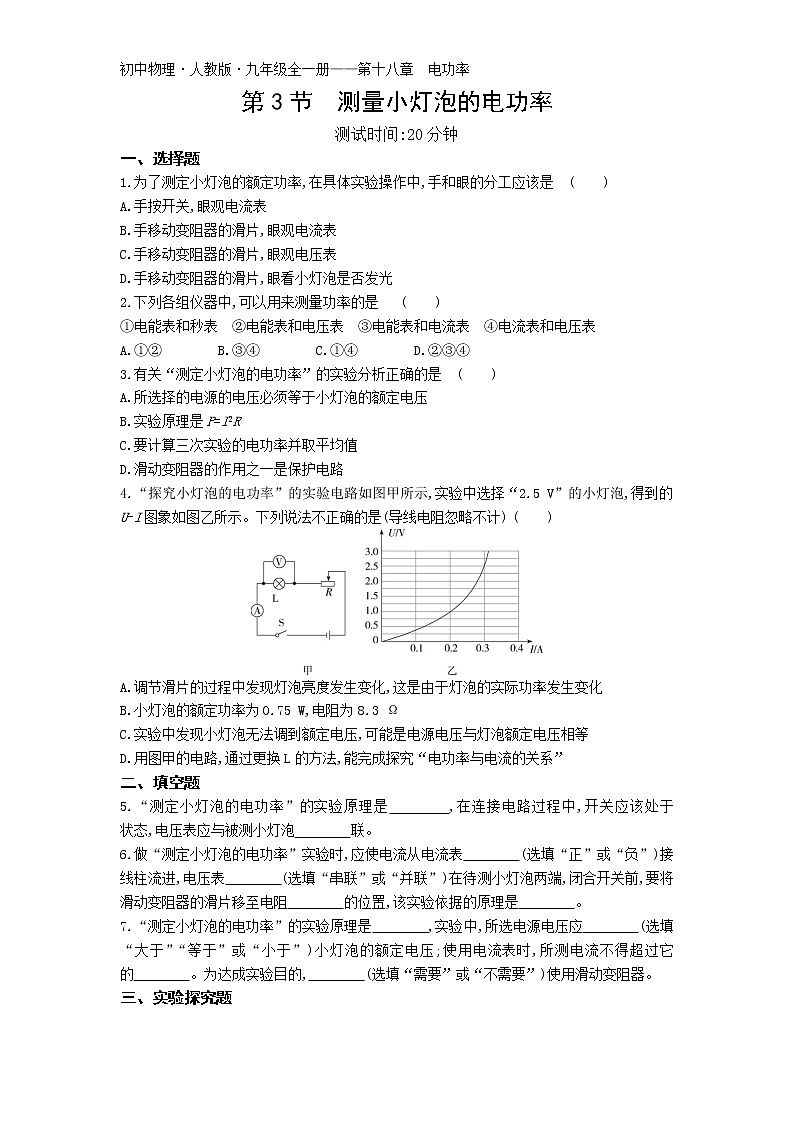

物理九年级全册第3节 测量小灯泡的电功率课时训练

这是一份物理九年级全册第3节 测量小灯泡的电功率课时训练，共4页。试卷主要包含了选择题，填空题，实验探究题，计算题等内容，欢迎下载使用。
测试时间:20分钟
一、选择题
1.为了测定小灯泡的额定功率,在具体实验操作中,手和眼的分工应该是( )
A.手按开关,眼观电流表
B.手移动变阻器的滑片,眼观电流表
C.手移动变阻器的滑片,眼观电压表
D.手移动变阻器的滑片,眼看小灯泡是否发光
2.下列各组仪器中,可以用来测量功率的是( )
①电能表和秒表 ②电能表和电压表 ③电能表和电流表 ④电流表和电压表
A.①② B.③④ C.①④ D.②③④
3.有关“测定小灯泡的电功率”的实验分析正确的是( )
A.所选择的电源的电压必须等于小灯泡的额定电压
B.实验原理是P=I2R
C.要计算三次实验的电功率并取平均值
D.滑动变阻器的作用之一是保护电路
4.“探究小灯泡的电功率”的实验电路如图甲所示,实验中选择“2.5 V”的小灯泡,得到的U-I图象如图乙所示。下列说法不正确的是(导线电阻忽略不计)( )
A.调节滑片的过程中发现灯泡亮度发生变化,这是由于灯泡的实际功率发生变化
B.小灯泡的额定功率为0.75 W,电阻为8.3 Ω
C.实验中发现小灯泡无法调到额定电压,可能是电源电压与灯泡额定电压相等
D.用图甲的电路,通过更换L的方法,能完成探究“电功率与电流的关系”
二、填空题
5.“测定小灯泡的电功率”的实验原理是 ,在连接电路过程中,开关应该处于 状态,电压表应与被测小灯泡 联。
6.做“测定小灯泡的电功率”实验时,应使电流从电流表 (选填“正”或“负”)接线柱流进,电压表 (选填“串联”或“并联”)在待测小灯泡两端,闭合开关前,要将滑动变阻器的滑片移至电阻 的位置,该实验依据的原理是 。
7.“测定小灯泡的电功率”的实验原理是 ,实验中,所选电源电压应 (选填“大于”“等于”或“小于”)小灯泡的额定电压;使用电流表时,所测电流不得超过它的 。为达成实验目的, (选填“需要”或“不需要”)使用滑动变阻器。
三、实验探究题

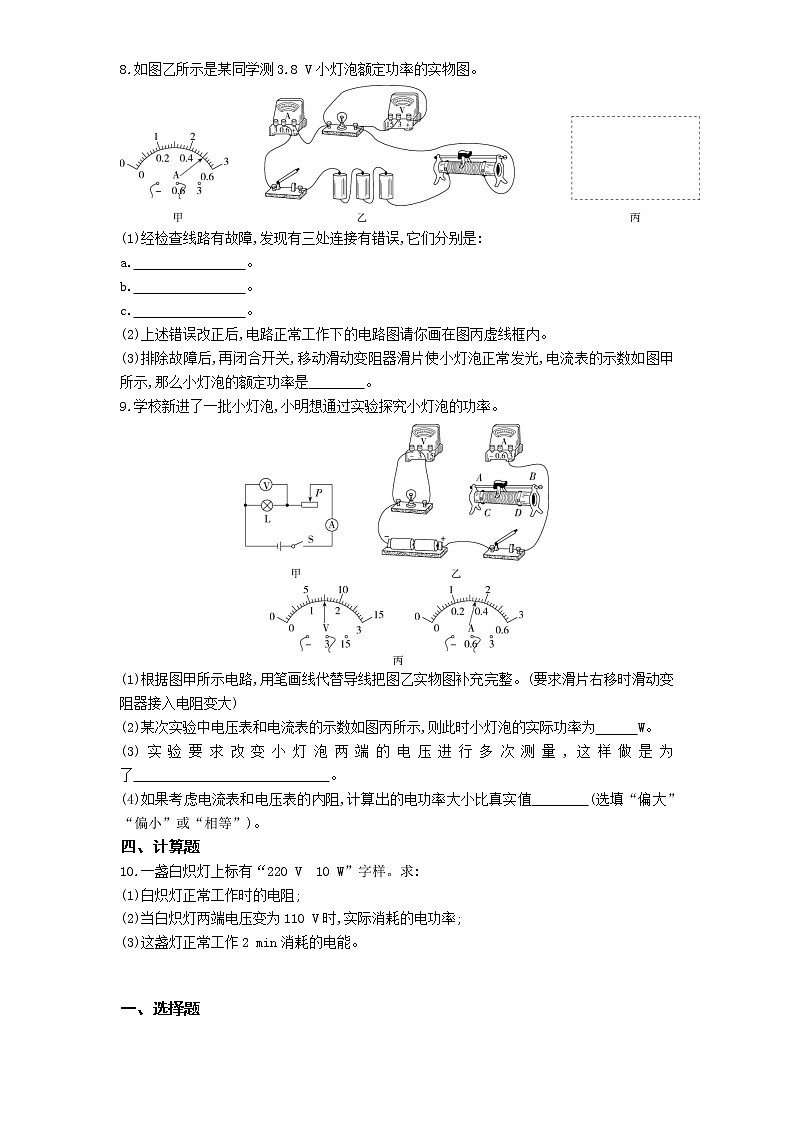

8.如图乙所示是某同学测3.8 V小灯泡额定功率的实物图。
(1)经检查线路有故障,发现有三处连接有错误,它们分别是:
a. 。
b. 。
c. 。
(2)上述错误改正后,电路正常工作下的电路图请你画在图丙虚线框内。
(3)排除故障后,再闭合开关,移动滑动变阻器滑片使小灯泡正常发光,电流表的示数如图甲所示,那么小灯泡的额定功率是 。
9.学校新进了一批小灯泡,小明想通过实验探究小灯泡的功率。
(1)根据图甲所示电路,用笔画线代替导线把图乙实物图补充完整。(要求滑片右移时滑动变阻器接入电阻变大)
(2)某次实验中电压表和电流表的示数如图丙所示,则此时小灯泡的实际功率为 W。
(3)实验要求改变小灯泡两端的电压进行多次测量,这样做是为了 。
(4)如果考虑电流表和电压表的内阻,计算出的电功率大小比真实值 (选填“偏大”“偏小”或“相等”)。
四、计算题
10.一盏白炽灯上标有“220 V 10 W”字样。求:
(1)白炽灯正常工作时的电阻;
(2)当白炽灯两端电压变为110 V时,实际消耗的电功率;
(3)这盏灯正常工作2 min消耗的电能。
一、选择题
1.答案 C 本实验滑动变阻器的作用之一是调节灯泡两端的电压,故在用手调节滑动变阻器的滑片时,眼应观察电压表的示数的变化,当电压表达到额定电压时,再去观察电流表的示数及灯泡的亮度。故选C。
2.答案 C 用电压表测出用电器两端的电压,用电流表测出流过用电器的电流,由公式P=UI求出用电器的电功率,因此用④可以测出电功率;用电能表测出用电器消耗的电能,用秒表测出用电器工作的时间,由公式P=Wt求出用电器的功率,因此用①可以测出电功率。故选C。
3.答案 D 测定小灯泡的电功率,小灯泡与变阻器串联,小灯泡在额定电压下正常发光,故选择的电源的电压必须大于小灯泡的额定电压,A错误;测定小灯泡的电功率的实验原理是P=UI,B错误;不同电压下小灯泡的功率不同,不能取三次实验的电功率的平均值,C错误;滑动变阻器的基本作用一是保护电路,二是可以改变小灯泡两端的电压,便于测量不同电压下小灯泡的电功率,D正确。故选D。
4.答案 C 调节滑片,变阻器连入电路的阻值发生变化,灯泡两端电压和电流都会发生变化,由P=UI知,其实际功率发生变化,所以灯泡亮度会发生变化,故A正确;由图象知,灯泡电压等于额定电压2.5 V时,通过灯泡的电流为0.3 A,所以灯泡的额定功率P=UI=2.5 V×0.3 A=0.75 W,由欧姆定律可得灯泡电阻R=UI=≈8.3 Ω,故B正确;实验中,移动滑片调节灯泡两端电压,但都无法使灯泡两端电压调到额定电压2.5 V,可能是电源电压低于灯泡的额定电压,故C错误;由P=UI知,电功率与电压和电流都有关,所以探究“电功率与电流的关系”可换用不同规格的灯泡且保持电压不变,测量电流再计算电功率,从而得到电功率与电流的关系,故D正确。故选C。
二、填空题
5.答案 P=UI 断开 并
解析 “测定小灯泡的电功率”的实验原理是P=UI,在连接电路过程中,为了保护电路,开关应该处于断开状态,电压表测的是小灯泡两端的电压,所以电压表应与被测小灯泡并联。
6.答案 正 并联 最大值 P=UI
解析 做“测定小灯泡的电功率”实验时,应使电流从电流表正接线柱流进,负接线柱流出;电压表并联在待测小灯泡两端;为了保护电路,闭合开关前,要将滑动变阻器的滑片移至电阻最大值的位置;该实验依据的原理是P=UI。
7.答案 P=UI 大于 量程 需要
解析 测小灯泡的电功率的实验原理是P=UI;测灯泡电功率的实验中,要分别测出灯泡两端电压小于、等于和大于额定电压时灯泡的实际功率,且电路中串联了一个滑动变阻器,由串联电路的分压原理知,所用电源电压应大于小灯泡的额定电压;使用电流表时,所测电流不得超过它的量程;测灯泡电功率的实验中,分别测灯泡两端电压小于、等于和大于额定电压时灯泡的实际功率,则为达成实验目的,需要串联一个滑动变阻器,改变电路中的电流,从而改变灯泡两端的电压。
三、实验探究题
8.答案 (1)电流表的正负接线柱接反了 电压表的量程选错了 滑动变阻器的接法错了 (2)电路图见解析 (3)1.9 W
解析 (1)a.电流应该从电流表的正极流入,负极流出,所以电流表的正、负接线柱接反了;b.小灯泡额定电压是3.8 V,电压表量程应选0~15 V,所以电压表的量程选错了;c.滑动变阻器在使用时应该符合“一上一下”的原则接线,所以图中都接到滑动变阻器的下方是错误的。
(2)由实物图知:电源、滑动变阻器、灯泡、电流表、开关串联,电压表并联在灯泡两端,根据实物图画电路图如图所示。
(3)灯泡正常发光时,电压为额定电压U=3.8 V;电流表量程是0~0.6 A,分度值是0.02 A,所以电流表的示数I=0.5 A,所以灯泡的额定功率P=UI=3.8 V×0.5 A=1.9 W。
9.答案 (1)图见解析 (2)0.51 (3)测量不同电压下灯泡的实际功率 (4)偏大
解析 (1)滑动变阻器与灯泡串联接入电路中,滑片右移时滑动变阻器接入电阻变大,所以应接A、C两个接线柱;电流表串联在电路中,测量电路中的电流,如图所示:
(2)电压表量程为0~3 V,分度值为0.1 V,示数为1.5 V;电流表量程为0~0.6 A,分度值为0.02 A,示数为0.34 A,则灯泡的实际功率为P=UI=1.5 V×0.34 A=0.51 W;
(3)不同电压下灯泡的实际功率不同,改变小灯泡两端电压,是为了测量不同电压下小灯泡的实际功率;
(4)由电路图知,电压表并联在灯泡两端,电压表测得的电压是准确的;电流表测的是灯泡与电压表的总电流,电流表测得的电流偏大;因此,由P=UI求出的功率测量值比真实值偏大。
四、计算题
10.答案 (1)4 840 Ω (2)2.5 W (3)1 200 J
解析 (1)“220 V 10 W”字样表示灯的额定电压为220 V,额定功率为10 W,由P=UI=U2R可得,白炽灯正常工作时的电阻R=U2P=(220V)210W=4 840 Ω;
(2)当白炽灯两端电压变为110 V时,实际消耗的电功率P实=U实2R=(110V)24 840Ω=2.5 W;
(3)这盏灯正常工作2 min消耗的电能W=Pt=10 W×2×60 s=1 200 J。
