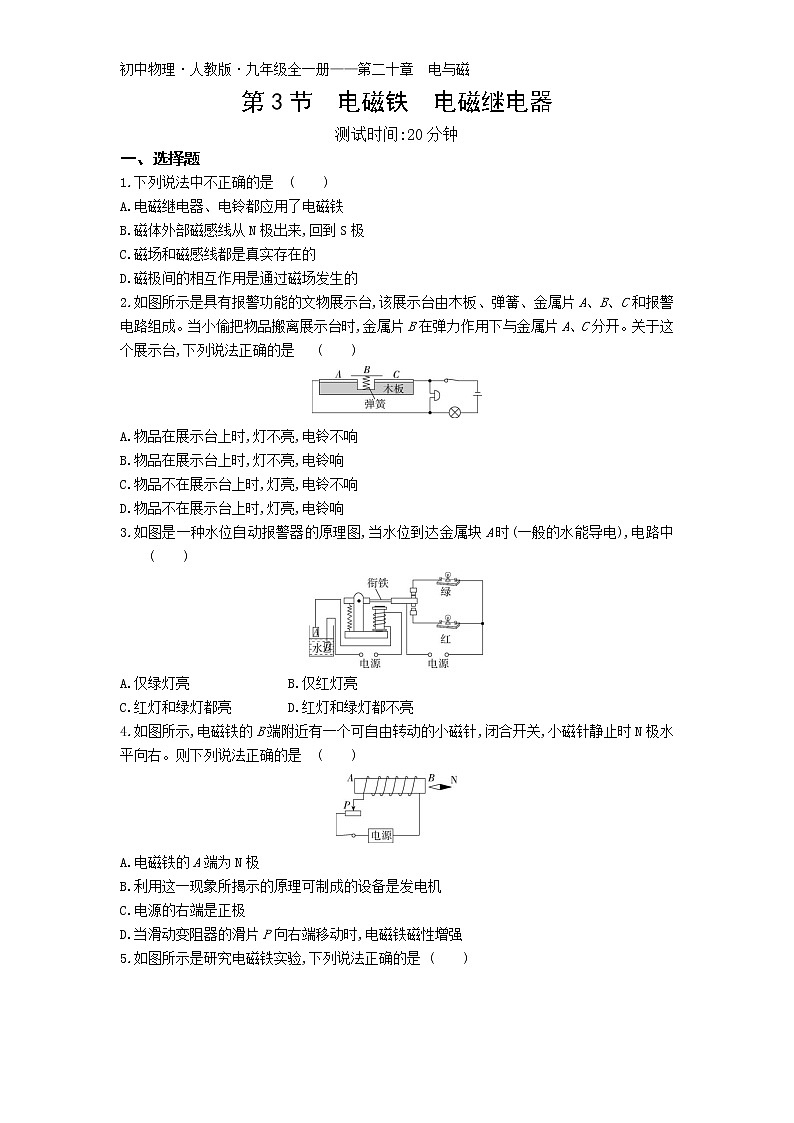

初中物理人教版九年级全册第3节 电磁铁 电磁继电器复习练习题

这是一份初中物理人教版九年级全册第3节 电磁铁 电磁继电器复习练习题，共5页。试卷主要包含了选择题，填空题等内容，欢迎下载使用。

测试时间:20分钟
一、选择题
1.下列说法中不正确的是( )
A.电磁继电器、电铃都应用了电磁铁
B.磁体外部磁感线从N极出来,回到S极
C.磁场和磁感线都是真实存在的
D.磁极间的相互作用是通过磁场发生的
2.如图所示是具有报警功能的文物展示台,该展示台由木板、弹簧、金属片A、B、C和报警电路组成。当小偷把物品搬离展示台时,金属片B在弹力作用下与金属片A、C分开。关于这个展示台,下列说法正确的是( )
A.物品在展示台上时,灯不亮,电铃不响
B.物品在展示台上时,灯不亮,电铃响
C.物品不在展示台上时,灯亮,电铃不响
D.物品不在展示台上时,灯亮,电铃响
3.如图是一种水位自动报警器的原理图,当水位到达金属块A时(一般的水能导电),电路中( )
A.仅绿灯亮 B.仅红灯亮
C.红灯和绿灯都亮 D.红灯和绿灯都不亮
4.如图所示,电磁铁的B端附近有一个可自由转动的小磁针,闭合开关,小磁针静止时N极水平向右。则下列说法正确的是( )
A.电磁铁的A端为N极
B.利用这一现象所揭示的原理可制成的设备是发电机
C.电源的右端是正极
D.当滑动变阻器的滑片P向右端移动时,电磁铁磁性增强

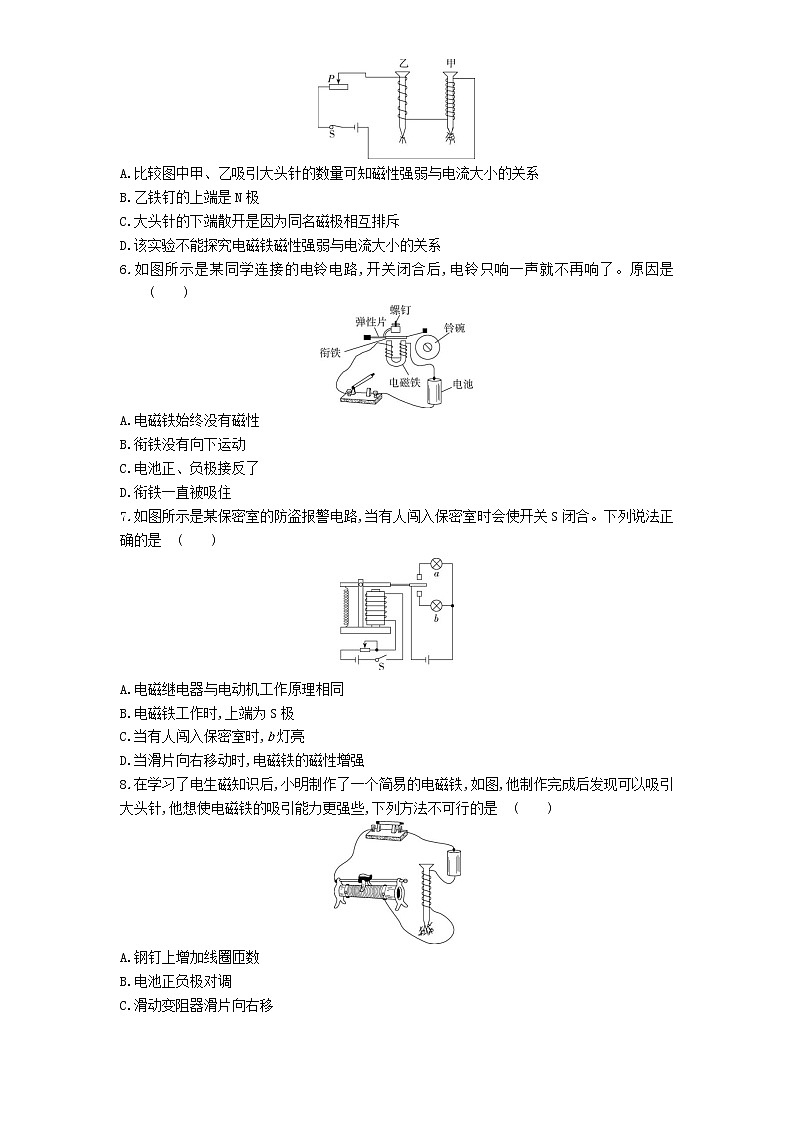

5.如图所示是研究电磁铁实验,下列说法正确的是( )
A.比较图中甲、乙吸引大头针的数量可知磁性强弱与电流大小的关系
B.乙铁钉的上端是N极
C.大头针的下端散开是因为同名磁极相互排斥
D.该实验不能探究电磁铁磁性强弱与电流大小的关系
6.如图所示是某同学连接的电铃电路,开关闭合后,电铃只响一声就不再响了。原因是( )
A.电磁铁始终没有磁性
B.衔铁没有向下运动
C.电池正、负极接反了
D.衔铁一直被吸住
7.如图所示是某保密室的防盗报警电路,当有人闯入保密室时会使开关S闭合。下列说法正确的是( )
A.电磁继电器与电动机工作原理相同
B.电磁铁工作时,上端为S极
C.当有人闯入保密室时,b灯亮
D.当滑片向右移动时,电磁铁的磁性增强
8.在学习了电生磁知识后,小明制作了一个简易的电磁铁,如图,他制作完成后发现可以吸引大头针,他想使电磁铁的吸引能力更强些,下列方法不可行的是( )
A.钢钉上增加线圈匝数
B.电池正负极对调
C.滑动变阻器滑片向右移
D.串联一节干电池
二、填空题
9.如图所示,在电磁铁正上方用弹簧挂着一个条形磁铁,开关闭合后,当滑片P从a端向b端滑动的过程中,电流表示数将 (选填“变大”“变小”或“不变”),弹簧将 (选填“伸长”或“缩短”)。
10.学校安装的应急照明灯内部结构如图所示,分电器的作用是把220 V的交流电转化为12 V的直流低电压,并且分两路输出,220 V的供电线路有电时,蓄电池相当于 (选填“电源”或“用电器”);供电线路停电时,灯泡 (选填“亮”或“不亮”)。
11.如图所示是电铃的工作原理图,当闭合开关后,电磁铁产生 ,吸引 (选填“螺钉A”或“衔铁B”),带动小球敲击铃碗发声,但同时螺钉A和衔铁B又会 (选填“接通”或“分离”),电路断开,电磁铁失去磁性,衔铁B复位又将电路接通,如此反复,电铃持续发声。
12.如图所示是某科技小组设计的一种温度自动控制报警装置电路图,当温度达到90 ℃时,报警装置就会响铃,同时红灯亮,当温度低于90 ℃时,绿灯亮,电铃不响。
(1)请你根据科技小组的设计要求完成电路图。
(2)当图中左方电源正负极不小心被对调后,报警装置 (选填“能”或“不能”)正常工作。
一、选择题
1.答案 C 电磁继电器、电铃中都含有电磁铁,故A正确;磁体外部的磁感线从N极出来,回到S极,内部的磁感线是从S极到N极,故B正确;磁场是磁体周围存在的一种特殊物质,它是看不见的,但它是真实存在的,磁感线是为了形象直观地描述磁场而画出来的,它不是真实存在的,故C错误;磁体周围存在磁场,磁极间的相互作用就是通过磁场发生的,故D正确。选C。
2.答案 D 物品在展示台上时,A、B、C接通,把电铃短路,电铃不响,灯亮;当小偷把物品搬离展示台时,金属片B在弹力作用下与金属片A、C分开,灯和电铃串联,此时灯亮,电铃响,故D正确,A、B、C错误。选D。
3.答案 B 图中所示的水位自动报警器工作原理是当水位到达A时,由于一般水具有导电性,所以电磁铁所在电路被接通,电磁铁向下吸引衔铁,从而接通红灯所在电路,此时红灯亮,而绿灯不亮,故B正确,A、C、D错误。选B。
4.答案 C 小磁针静止时,右端是N极,左端是S极,由磁极间的相互作用规律可知,电磁铁的B端为N极,A端为S极,故A错误;电磁铁的原理是电流的磁效应,利用这一原理可制成电磁继电器,故B错误;电磁铁的B端为N极,A端为S极,根据安培定则可知,电源的右端为正极,故C正确;当滑动变阻器的滑片P向右端移动时,变阻器接入电路的电阻变大,电路中电流变小,则电磁铁的磁性变弱,故D错误。故选C。
5.答案 C 图中甲、乙两个电磁铁串联,所以通过的电流相等;甲吸引的大头针多,说明它的磁性强,进一步观察发现,甲的线圈匝数比乙的线圈匝数多,由此可知,当通过的电流相同时,电磁铁的线圈匝数越多,其磁性越强,故A错误;根据安培定则可知,乙铁钉的下端是N极,上端是S极,故B错误;大头针被磁化,同一端的磁性相同,互相排斥,所以大头针的下端散开,故C正确;该实验也能探究电磁铁磁性强弱与电流大小的关系,移动滑动变阻器的滑片可以改变电路中电流大小,比较甲或乙前后吸引大头针的多少可得出结论,故D错误。选C。
6.答案 D 当开关闭合后,电路中有电流,电磁铁有磁性,吸引衔铁,衔铁被吸下的同时,打击铃碗,发出声音;此时电路始终接通,电磁铁始终吸引衔铁,衔铁不会回弹,所以电铃只响一声就不再响了,故D正确。选D。
7.答案 C 电磁继电器是利用电流的磁效应工作的,电动机是根据通电线圈在磁场中受力而转动工作的,工作原理不同,故A错误;根据安培定则可知,电磁铁工作时,上端为N极,故B错误;当有人闯入保密室时会使开关S闭合,电磁铁有磁性,吸引衔铁,b灯所在电路接通,b灯亮,故C正确;当滑片向右移动时,滑动变阻器接入电路的电阻变大,根据欧姆定律可知,电路中电流减小,电磁铁的磁性减弱,故D错误。选C。
8.答案 B 线圈匝数越多,电磁铁的磁性越强,故A可行;电池正负极对调,改变了电流方向,改变了电磁铁的极性,但不能改变电磁铁的磁性强弱,故B不可行;当滑动变阻器的滑片向右移动时,变阻器连入电路中的电阻变小,由欧姆定律可知电路中的电流变大,电磁铁的磁性增强,故C可行;串联一节干电池,电源电压增大,电流变大,该电磁铁的磁性增强,故D可行。选B。
二、填空题
9.答案 变大 缩短
解析 电流由电磁铁下方流入,则由安培定则可知,通电螺线管上端为N极;因同名磁极相互排斥,异名磁极相互吸引,两磁铁同名磁极相对,故相互排斥;当滑片P从a端向b端滑动过程中,滑动变阻器接入电路中的电阻减小,由欧姆定律可得,电路中电流变大,电磁铁磁性增加,条形磁铁受到向上的排斥力增强,故弹簧将缩短。
10.答案 用电器 亮
解析 在220 V照明电源正常情况下,通过分电器给蓄电池充电,蓄电池相当于用电器,此时,电磁铁吸引衔铁,灯泡所在电路开路,灯泡不发光,当供电线路停电时,电磁铁没有磁性,衔铁在弹簧的作用下向上抬起,使灯泡和蓄电池所在电路形成通路,蓄电池供电,灯泡发光,从而实现自动应急照明。
11.答案 磁性 衔铁B 分离
解析 闭合开关,电磁铁中有电流通过,电磁铁具有了磁性,衔铁B被吸引下来,使小球打击铃碗发出声音,同时衔铁B与螺钉A分离,电路断开,电磁铁失去了磁性,小球又被弹簧片弹回,衔铁B与螺钉A再次接触,电路闭合,不断重复,电铃便持续发声了。
12.答案 (1)如解析图所示 (2)能
解析 (1)由题意可知,该温度自动控制报警器的原理是:由于温度计内的液体是导体,当温度达到90 ℃时,控制电路会接通,电磁铁产生磁性,将衔铁吸引,将报警电路接通,电铃响,红灯亮,起到报警作用;当温度低于90 ℃时,控制电路断开,衔铁在弹簧的作用下会向上运动,只有绿灯亮,如图所示。
(2)当图中左方电源正负极不小心被对调后,电磁铁还能产生磁性,将衔铁吸引,报警装置能正常工作。
