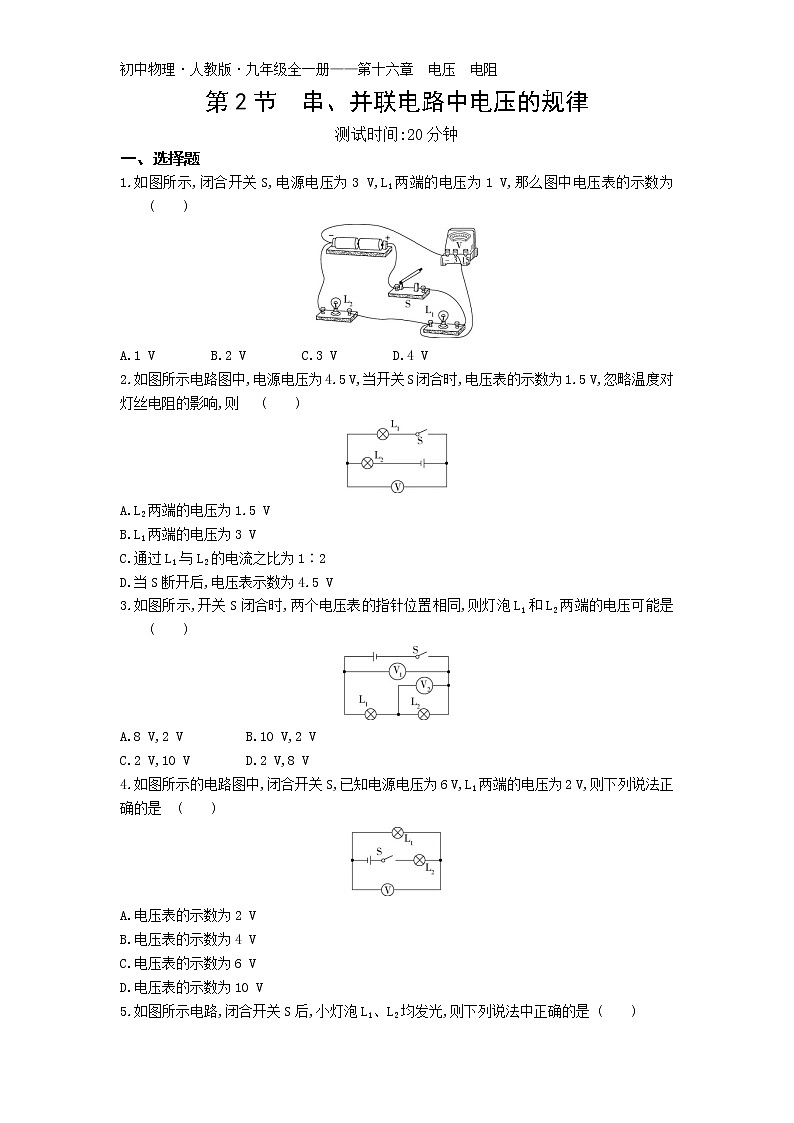

初中物理人教版九年级全册第2节 串、并联电路电压的规律测试题

这是一份初中物理人教版九年级全册第2节 串、并联电路电压的规律测试题，共5页。试卷主要包含了选择题，填空题，计算题等内容，欢迎下载使用。

测试时间:20分钟
一、选择题
1.如图所示,闭合开关S,电源电压为3 V,L1两端的电压为1 V,那么图中电压表的示数为( )
A.1 V B.2 V C.3 V D.4 V
2.如图所示电路图中,电源电压为4.5 V,当开关S闭合时,电压表的示数为1.5 V,忽略温度对灯丝电阻的影响,则( )
A.L2两端的电压为1.5 V
B.L1两端的电压为3 V
C.通过L1与L2的电流之比为1∶2
D.当S断开后,电压表示数为4.5 V
3.如图所示,开关S闭合时,两个电压表的指针位置相同,则灯泡L1和L2两端的电压可能是( )
A.8 V,2 V B.10 V,2 V
C.2 V,10 V D.2 V,8 V
4.如图所示的电路图中,闭合开关S,已知电源电压为6 V,L1两端的电压为2 V,则下列说法正确的是( )
A.电压表的示数为2 V
B.电压表的示数为4 V
C.电压表的示数为6 V
D.电压表的示数为10 V

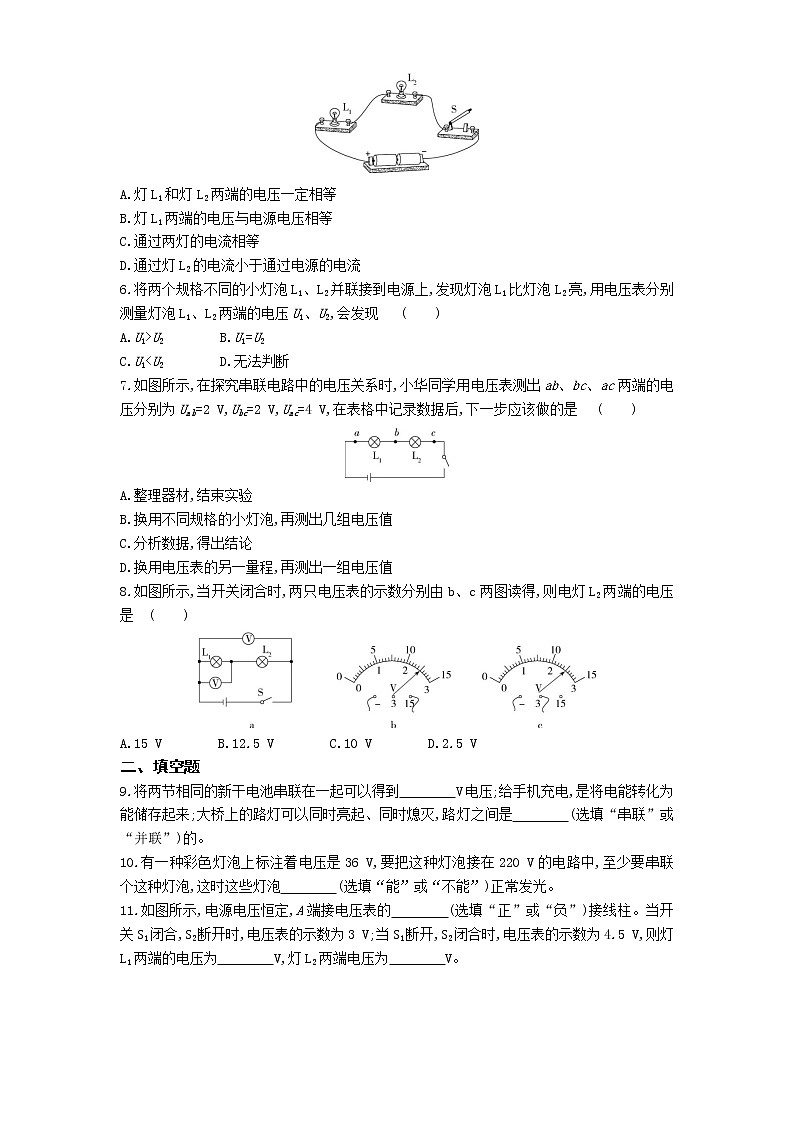

5.如图所示电路,闭合开关S后,小灯泡L1、L2均发光,则下列说法中正确的是( )
A.灯L1和灯L2两端的电压一定相等
B.灯L1两端的电压与电源电压相等
C.通过两灯的电流相等
D.通过灯L2的电流小于通过电源的电流
6.将两个规格不同的小灯泡L1、L2并联接到电源上,发现灯泡L1比灯泡L2亮,用电压表分别测量灯泡L1、L2两端的电压U1、U2,会发现( )
A.U1>U2 B.U1=U2
C.U17.如图所示,在探究串联电路中的电压关系时,小华同学用电压表测出ab、bc、ac两端的电压分别为Uab=2 V,Ubc=2 V,Uac=4 V,在表格中记录数据后,下一步应该做的是( )
A.整理器材,结束实验
B.换用不同规格的小灯泡,再测出几组电压值
C.分析数据,得出结论
D.换用电压表的另一量程,再测出一组电压值
8.如图所示,当开关闭合时,两只电压表的示数分别由b、c两图读得,则电灯L2两端的电压是( )
A.15 V B.12.5 V C.10 V D.2.5 V
二、填空题
9.将两节相同的新干电池串联在一起可以得到 V电压;给手机充电,是将电能转化为 能储存起来;大桥上的路灯可以同时亮起、同时熄灭,路灯之间是 (选填“串联”或“并联”)的。
10.有一种彩色灯泡上标注着电压是36 V,要把这种灯泡接在220 V的电路中,至少要串联 个这种灯泡,这时这些灯泡 (选填“能”或“不能”)正常发光。
11.如图所示,电源电压恒定,A端接电压表的 (选填“正”或“负”)接线柱。当开关S1闭合,S2断开时,电压表的示数为3 V;当S1断开,S2闭合时,电压表的示数为4.5 V,则灯L1两端的电压为 V,灯L2两端电压为 V。
12.如图所示,开关S接a时,电压表示数为9 V,开关S接b时,电压表示数为4 V。则电源电压为 V,电灯L1两端电压为 V,电灯L2两端电压为 V。
三、计算题
13.如图所示,电源电压为6 V恒定不变,求:
(1)当S闭合时,L1两端的电压;
(2)当S断开,电压表的示数为4 V时,L2两端的电压。
一、选择题
1.答案 B 由图可知,灯泡L1、L2串联,电压表测L2两端的电压,根据串联电路的电压特点可知,L2两端的电压为U2=U-U1=3 V-1 V=2 V,即电压表的示数为2 V。选B。
2.答案 D 由电路图可知,当开关S闭合时,两灯泡串联,电压表测L1两端的电压,则L1两端的电压为U1=1.5 V;因串联电路中总电压等于各分电压之和,所以,L2两端的电压U2=U-U1=4.5 V-1.5 V=3 V,故A、B错误;因串联电路中各处的电流相等,所以通过L1与L2的电流之比为1∶1,故C错误;当S断开后,电压表测量的是电源电压,电压表示数为4.5 V,故D正确。选D。
3.答案 A 由图可知,两灯泡串联,电压表V1测量的是电源电压,电压表V2测量的是L2两端电压,根据串联电路的电压关系可知,电压表V1的示数大于电压表V2的示数,由于两个电压表的指针位置相同,则电压表V1选的是0~15 V的量程,分度值为0.5 V,电压表V2选的是0~3 V的量程,分度值为0.1 V,所以,电压表V1的示数U=5U2,则U1=U-U2=5U2-U2=4U2,所以灯泡L1和L2两端的电压可能是8 V,2 V。选A。
4.答案 A 由电路图可知,两灯泡串联,电压表测L1两端的电压,L1两端的电压U1=2 V,即电压表的示数为2 V,故A正确,B、C、D错误。选A。
5.答案 C 由图可知,闭合开关S后,两灯串联在电路中;因串联电路中电源电压等于各用电器两端电压之和,所以两灯两端的电压都小于电源电压;若两灯的规格相同,则两灯两端的电压相等;若两灯的规格不同,则两灯两端的电压不相等,故A、B错误。因串联电路中电流处处相等,所以通过两灯的电流相等,也等于通过电源的电流,故C正确,D错误。选C。
6.答案 B 并联电路中各支路两端电压相等,因此灯泡L1、L2两端的电压U1、U2相等,故B正确,A、C、D错误。选B。
7.答案 B 用电压表测出ab、bc、ac两端的电压分别为Uab=2 V,Ubc=2 V,Uac=4 V,说明两个小灯泡是同一个规格的,接下来的操作是换用不同规格的小灯泡,再测出几组电压值,然后分析数据,这样得出的结论才具有科学性和普遍性,故A、C、D错误,B正确。选B。
8.答案 C 由电路图知,两灯串联在电路中,两电压表分别测电源电压和L1两端电压,串联电路的总电压等于各用电器两端电压之和,所以电源电压一定大于L1两端电压,b图中电压表使用0~15 V量程,分度值为0.5 V,即电源电压U=12.5 V,c图中电压表使用0~3 V量程,分度值为0.1 V,即L1两端电压U1=2.5 V,由串联电路的电压特点可得,电灯L2两端电压U2=U-U1=12.5 V-2.5 V=10 V。选C。
二、填空题
9.答案 3 化学 并联
解析 一节新干电池的电压为1.5 V,将两节相同的新干电池串联在一起可以得到1.5 V×2=3 V电压;给手机充电,是将电能转化为化学能;大桥上的路灯可以同时亮起、同时熄灭,但它们工作时互不影响,故各路灯之间是并联的。
10.答案 7 不能
解析 彩色小灯泡的工作电压是36 V,要接在220 V的电路中,由于电源电压远大于灯泡的额定电压,因此要将这种小灯泡串联使用,根据串联电路的电压特点可得串联灯泡的个数n≥220V36V≈6.11,n取7。灯泡在额定电压下才能正常发光,7个灯泡串联接在220 V的电路中,都不能到达额定电压,所以都不能正常发光。
11.答案 正 3 1.5
解析 由图可知,A端连接电源的正极,A端接电压表的正接线柱;由电路图可知,当开关S1闭合,S2断开时,两灯串联,电压表并联在L1的两端,故L1两端的电压为3 V;当S1断开,S2闭合时,两灯串联,电压表并联在电源两端,故电源电压为4.5 V;由串联电路的电压特点可得,L2两端的电压U2=U-U1=4.5 V-3 V=1.5 V。
12.答案 9 5 4
解析 由电路图知,当开关S接a时,两灯泡串联,电压表测电源电压,此时电压表的示数为9 V,则电源电压U=9 V;当开关接b时,两电阻仍然串联,电压表测L2两端的电压,此时电压表的示数为4 V,则灯L2两端的电压U2=4 V;灯L1两端的电压U1=U-U2=9 V-4 V=5 V。
三、计算题
13.答案 (1)6 V (2)2 V
解析 (1)S闭合,L2被短路,则U1=U总=6 V,所以L1两端电压是6 V;
(2)S断开,L1与L2串联,电压表测量L1两端电压;根据串联电路中总电压等于各部分用电器两端电压之和可知,L2两端电压为U2=U总-U1=6 V-4 V=2 V。
