2021学年第2节 串、并联电路电压的规律测试题

16.1 串、并联电路中电压的规律（一）

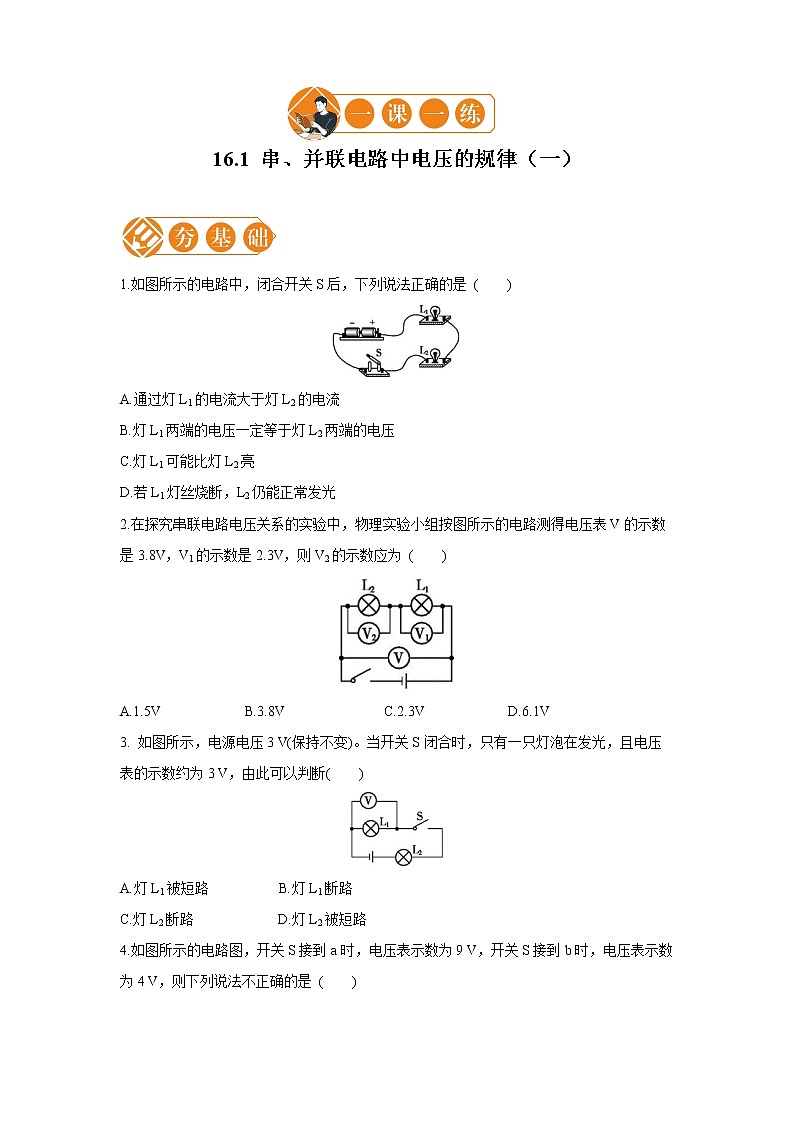

1.如图所示的电路中，闭合开关S后，下列说法正确的是 (    )

A.通过灯L1的电流大于灯L2的电流

B.灯L1两端的电压一定等于灯L2两端的电压

C.灯L1可能比灯L2亮

D.若L1灯丝烧断，L2仍能正常发光

2.在探究串联电路电压关系的实验中，物理实验小组按图所示的电路测得电压表V的示数是3.8V，V1的示数是2.3V，则V2的示数应为 (    )

A.1.5V            B.3.8V              C.2.3V            D.6.1V

3. 如图所示，电源电压3 V(保持不变)。当开关S闭合时，只有一只灯泡在发光，且电压表的示数约为3 V，由此可以判断(    )

A.灯L1被短路          B.灯L1断路

C.灯L2断路            D.灯L2被短路

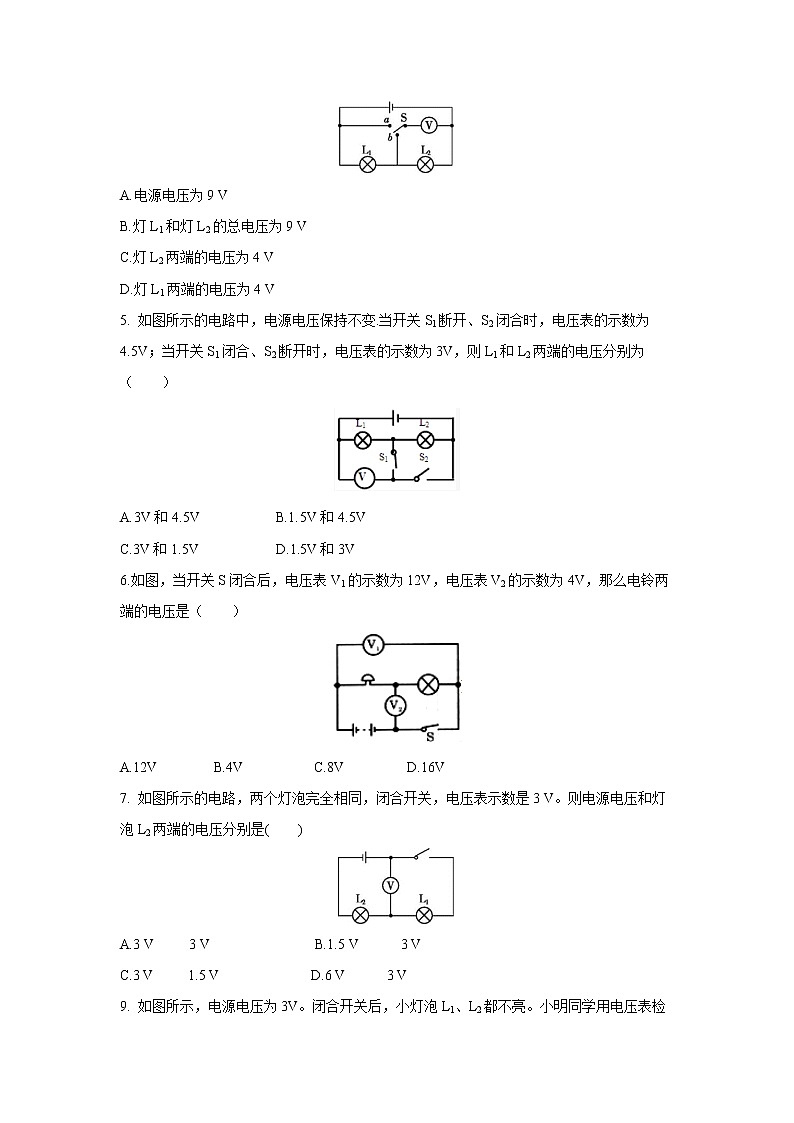

4.如图所示的电路图，开关S接到a时，电压表示数为9 V，开关S接到b时，电压表示数为4 V，则下列说法不正确的是 (    )

A.电源电压为9 V

B.灯L1和灯L2的总电压为9 V

C.灯L2两端的电压为4 V

D.灯L1两端的电压为4 V

5. 如图所示的电路中，电源电压保持不变.当开关S1断开、S2闭合时，电压表的示数为4.5V；当开关S1闭合、S2断开时，电压表的示数为3V，则L1和L2两端的电压分别为（　　）

A.3V和4.5V           B.1.5V和4.5V

C.3V和1.5V           D.1.5V和3V

6.如图，当开关S闭合后，电压表V1的示数为12V，电压表V2的示数为4V，那么电铃两端的电压是（　　）

A.12V        B.4V          C.8V         D.16V

7. 如图所示的电路，两个灯泡完全相同，闭合开关，电压表示数是3 V。则电源电压和灯泡L2两端的电压分别是(    )

A.3 V     3 V               B.1.5 V      3 V

C.3 V     1.5 V             D.6 V      3 V

9. 如图所示，电源电压为3V。闭合开关后，小灯泡L1、L2都不亮。小明同学用电压表检测后，得出L1断路的结论。其测量结果应该是Uab=       V，Ubc=       V，Uac=       V。

10.在探究“串联电路电压的规律”实验中：

（1）要用电压表测灯L2两端的电压，连接电路如图甲所示.图中只有一根导线连错了，请你在连错的导线上划 “×”，并用笔画线表示导线将电路连接正确.（2）改正电路后，闭合开关，电压表如图乙所示，电压表的示数为________V，若电源电压为3 V，则灯L1两端的电压是________V。

参考答案

1.【答案】C

【解析】闭合开关S后，L1、L2串联，串联电路中电流处处相等，故A错误；不同用电器两端的电压可能不同，故B错误；当L1两端的电压比L2端的电压大时，L1比L2亮，故C正确；若L1灯丝烧断，电路断路，没有电流流过，L2不能发光，故D错误；选C。

2.【答案】A

【解析】根据电路图可知，电压表V1测的是灯L1两端电压，V2测的是灯L2两端电压，V测电源两端电压，由于串联电路两端电压等于各部分电路电压之和，因此V2的示数为：3.8V-2.3V=1.5V.故选A.

3.【答案】D

【解析】当电路发生断路时，用电器不工作，且电路中电流为零；当电路发生短路时，用电器可能工作，并且电路中有电流；由电路图可知该电路为两灯泡串联电路，电压表测量L1两端的电压.因为闭合开关后，有一盏灯泡发光，因此电路发生短路故障；又因为电压表有示数，并且等于电源电压，说明电压表的正负接线柱与电源正负极之间连接是连通的，所以L2被短路.故选D.

4.【答案】D

【解析】当开关S接到a时，两灯泡串联，电压表测电源的电压，即电源的电压U=9V，故AB正确；当开关接到b时，两灯泡仍然串联，电压表测L2两端的电压，即灯L2两端的电压U2=4V，故C正确；串联电路的总电压等于各分电阻两端的电压之和，灯L1两端的电压U1=U-U2=9V-4V=5V，故D错误.故选D.

5.【答案】C

【解析】当开关S1断开、S2闭合时，电压表测的是电源的电压，为4.5V；当开关S1闭合、S2断开时，电压表测的是L1两端的电压，为3V；串联电路中各用电器两端的电压之和与电源电压相等，故L2两端的电压为1.5V，选C。

6.【答案】C

【解析】由电路图可知，灯泡与电铃串联，电压表V1测电源的电压，电压表V2测灯泡两端的电压.串联电路中总电压等于各分电压之和，电铃两端的电压：U电铃=UV1-UV2=12V-4V=8V.故选C.

7.【答案】D

【解析】由电路图可知，两灯串联，电压表测灯L1两端的电压，两个灯泡完全相同， 则U1=U2=3V，电源电压U=U1+U2=3V+3V=6V；故选D。

9.【答案】3；0；3

10.【答案】(1)

（2）1.2  1.8
