初中物理人教版九年级全册第十六章 电压 电阻第2节 串、并联电路电压的规律同步测试题

这是一份初中物理人教版九年级全册第十六章 电压 电阻第2节 串、并联电路电压的规律同步测试题，共5页。

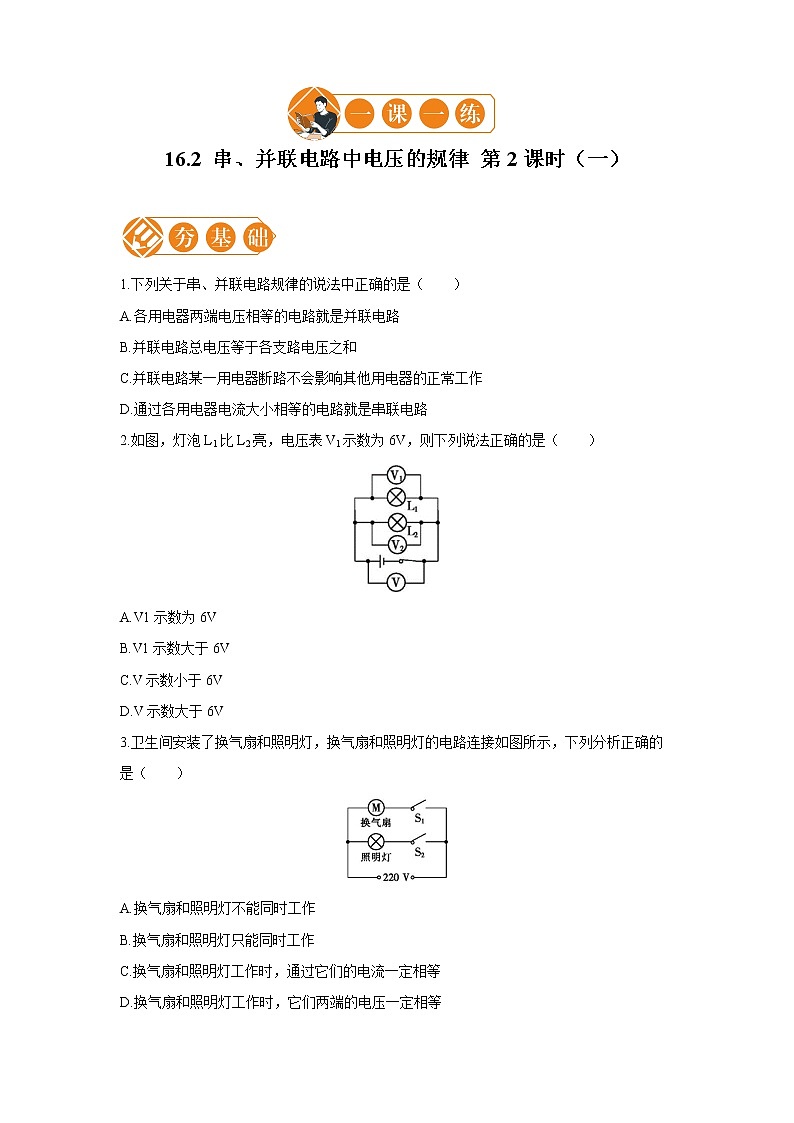

 16.2 串、并联电路中电压的规律 第2课时（一） 1.下列关于串、并联电路规律的说法中正确的是（    ）A.各用电器两端电压相等的电路就是并联电路B.并联电路总电压等于各支路电压之和 C.并联电路某一用电器断路不会影响其他用电器的正常工作D.通过各用电器电流大小相等的电路就是串联电路2.如图，灯泡L1比L2亮，电压表V1示数为6V，则下列说法正确的是（    ）A.V1示数为6VB.V1示数大于6VC.V示数小于6VD.V示数大于6V3.卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图所示，下列分析正确的是（    ）A.换气扇和照明灯不能同时工作B.换气扇和照明灯只能同时工作C.换气扇和照明灯工作时，通过它们的电流一定相等D.换气扇和照明灯工作时，它们两端的电压一定相等4.如图所示电路，当开关S闭合，下列说法正确的是（　　）A.灯与是串联B.电压表测的是灯两端的电压，而不是灯两端的电压C.电流表测的是灯L2中的电流 D.电流表测的是灯中的电流5.居民楼的楼道里，夜间只是偶尔有人经过，楼道灯总是亮着将造成很大浪费。科研人员利用“光敏”材料制成“光控开关”，它的作用是天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”，它的作用是当有人走动发出声音时自动闭合，无人走动时自动断开。如图各电路中，属于楼道灯电路的是（    ）6.小明在做电学实验时，按右下图连接一个电路，电源电压不变，闭合开关后，灯Ｌ1，Ｌ2都发光，一段时间后，其中一盏灯突然熄灭，而电流表、电压表的示数都不变。产生这一现象的原因是（　　）Ａ.灯Ｌ1短路　　　    Ｂ.灯Ｌ2短路　Ｃ.灯Ｌ1断路　　　    Ｄ.灯Ｌ2断路二：非选择题7、在“探究并联电路电压的规律”的实验中，张强同学按下图电路图连接电路并进行实验，他将测量的数据分别记录在表中。分析表中数据得到的结论                                          。8.为探究并联电路中电压的规律，实验室提供的器材有：干电池组（电压为3V）、电压表、多个小灯泡、开关、导线若干.（1）用笔画线代替导线，在图甲中把电路连接完整，要求电压表测量灯L1两端的电压。（2）电路连接正确后进行实验，某小组分别测出灯L1、L2两端的电压和并联电路的总电压，电压表示数相同，如图乙所示，其值为           V.根据这组数据，该小组得出并联电路中电压的规律你认为实验的疏漏之处是                                   。（3）小华发现，实验中电压表示数明显小于电源电压，他认为产生这一现象的原因是导线有电阻，为了验证猜想是否正确，闭合开关后，小华又测出了电池组两端的电压为2.65V，由此可以判断，导线有电阻            （选填“是”或“不是”）电压表示数明显小于电源电压的主要原因，理由是                           。
参考答案1【答案】C【解析】规格相同的用电器在串联电路中其两端电压也相等，A错误；并联电路各支路电压相等且等于电源电压，故B错误；并联电路中各用电器独立工作，某一用电器断路对其他用电器无影响，故C正确；规格相同的用电器在并联电路的支路上其通过的电流也相等，故D错误，故选C。2.【答案】A【解析】根据电路可知，两灯泡并联，电压表V测量电源电压，电压表V1测量L1两端电压，电压表V2测量L2两端电压，而并联电路两端电压相等，因此电压表V、电压表V1、电压表V2的示数相等，都等于6V.故选A。3.【答案】D【解析】：由电路图可知，照明灯和换气扇并联，它们可以独立工作、互不影响；开关S1控制换气扇，开关S2控制照明灯。当只闭合S1时，只有换气扇工作，当只闭合S2时，只有照明灯工作，当S1与S2同时闭合时，换气扇与照明灯同时工作。换气扇与照明灯并联工作时电压一定相等，但它们的电流不一定相等。故D正确。4.【答案】D【解析】分析电路图可知，灯泡L1和L2并联在电路中，电流表A1测量干路的电流，电流表A2测灯泡L2的电流，电压表测量L1，L2，或电源电压。故ABC错误，D正确5.【答案】D【解析】A图只要天黑时，没有人走动，灯泡就发光，不符合题意；B只要有人走或者天黑时，灯泡就会发光，不符合题意；C只要有人走，天没有黑，灯泡就发光，不符合题意；D只要有人走，并且天黑时，灯泡才能发光，符合题意。6.【答案】C【解析】两个电灯是并联，电压表测量并联后的电压，也为电源电压，电流表与L2串联，测量L2的电流，若一灯灭了，两表示数不变，说明电压表还能与电源相通，L2中的电流不变，故L1断路，故选C。7.【答案】并联电路中各用电器两端的电压相等且与电源电压相等。8.【答案】（1）（2）没有更换灯泡组成不同的并联电路，多次实验。（3）   不是       闭合电路后，电池组两端的电压和并联电路的总电压相差很小
