人教版九年级全册第2节 串、并联电路电压的规律当堂达标检测题

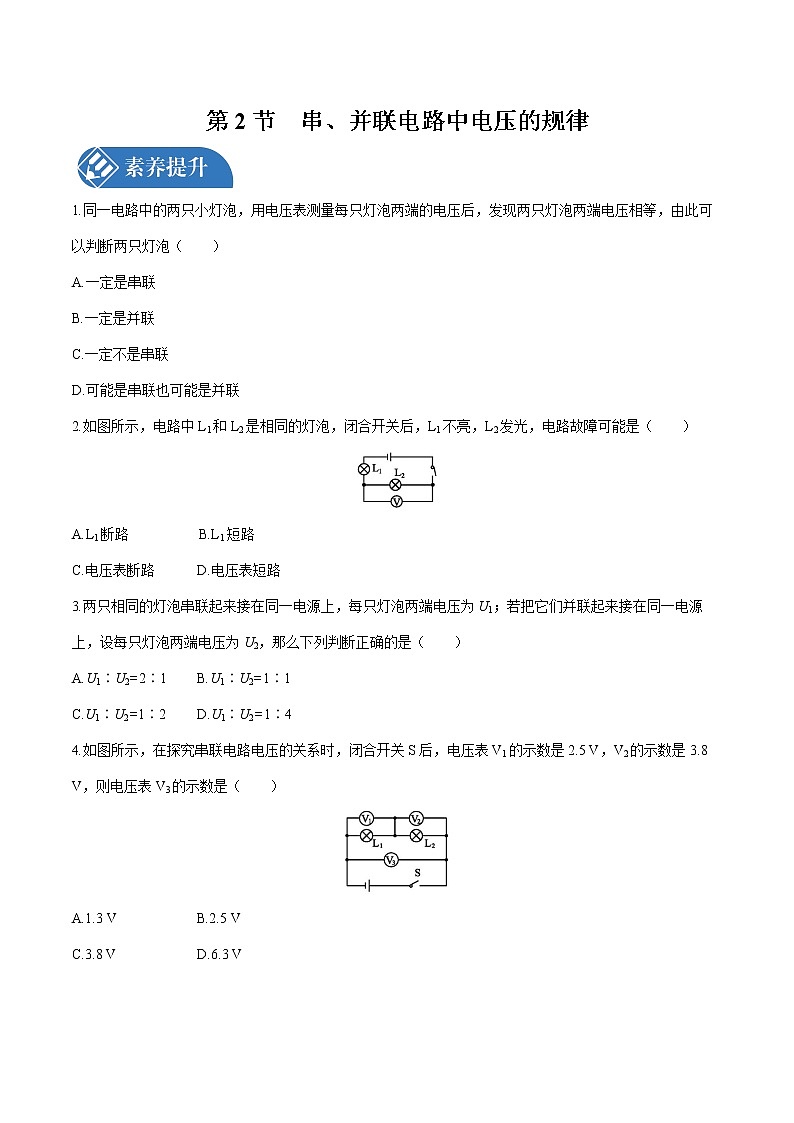

第2节　串、并联电路中电压的规律

1.同一电路中的两只小灯泡，用电压表测量每只灯泡两端的电压后，发现两只灯泡两端电压相等，由此可以判断两只灯泡（　　）

A.一定是串联

B.一定是并联

C.一定不是串联

D.可能是串联也可能是并联

2.如图所示，电路中L1和L2是相同的灯泡，闭合开关后，L1不亮，L2发光，电路故障可能是（　　）

A.L1断路　　　　    B.L1短路

C.电压表断路 D.电压表短路

3.两只相同的灯泡串联起来接在同一电源上，每只灯泡两端电压为U1；若把它们并联起来接在同一电源上，设每只灯泡两端电压为U2，那么下列判断正确的是（　　）

A.U1∶U2=2∶1 B.U1∶U2=1∶1

C.U1∶U2=1∶2 D.U1∶U2=1∶4

4.如图所示，在探究串联电路电压的关系时，闭合开关S后，电压表V1的示数是2.5 V，V2的示数是3.8 V，则电压表V3的示数是（　　）

A.1.3 V B.2.5 V

C.3.8 V D.6.3 V

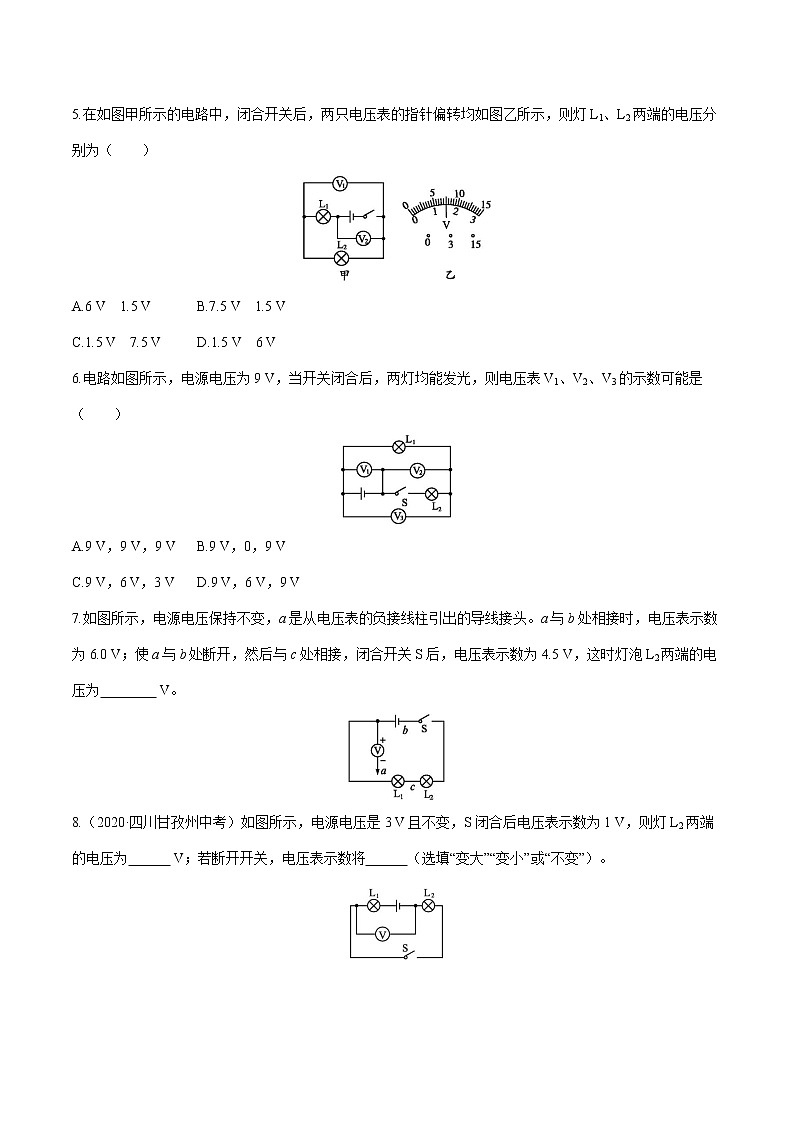

5.在如图甲所示的电路中，闭合开关后，两只电压表的指针偏转均如图乙所示，则灯L1、L2两端的电压分别为（　　）

A.6 V　1.5 V B.7.5 V　1.5 V

C.1.5 V　7.5 V D.1.5 V　6 V

6.电路如图所示，电源电压为9 V，当开关闭合后，两灯均能发光，则电压表V1、V2、V3的示数可能是（　　）

A.9 V，9 V，9 V B.9 V，0，9 V

C.9 V，6 V，3 V D.9 V，6 V，9 V

7.如图所示，电源电压保持不变，a是从电压表的负接线柱引出的导线接头。a与b处相接时，电压表示数为6.0 V；使a与b处断开，然后与c处相接，闭合开关S后，电压表示数为4.5 V，这时灯泡L2两端的电压为　　　　 V。

8.（2020·四川甘孜州中考）如图所示，电源电压是3 V且不变，S闭合后电压表示数为1 V，则灯L2两端的电压为　　　 V；若断开开关，电压表示数将　　　（选填“变大”“变小”或“不变”）。

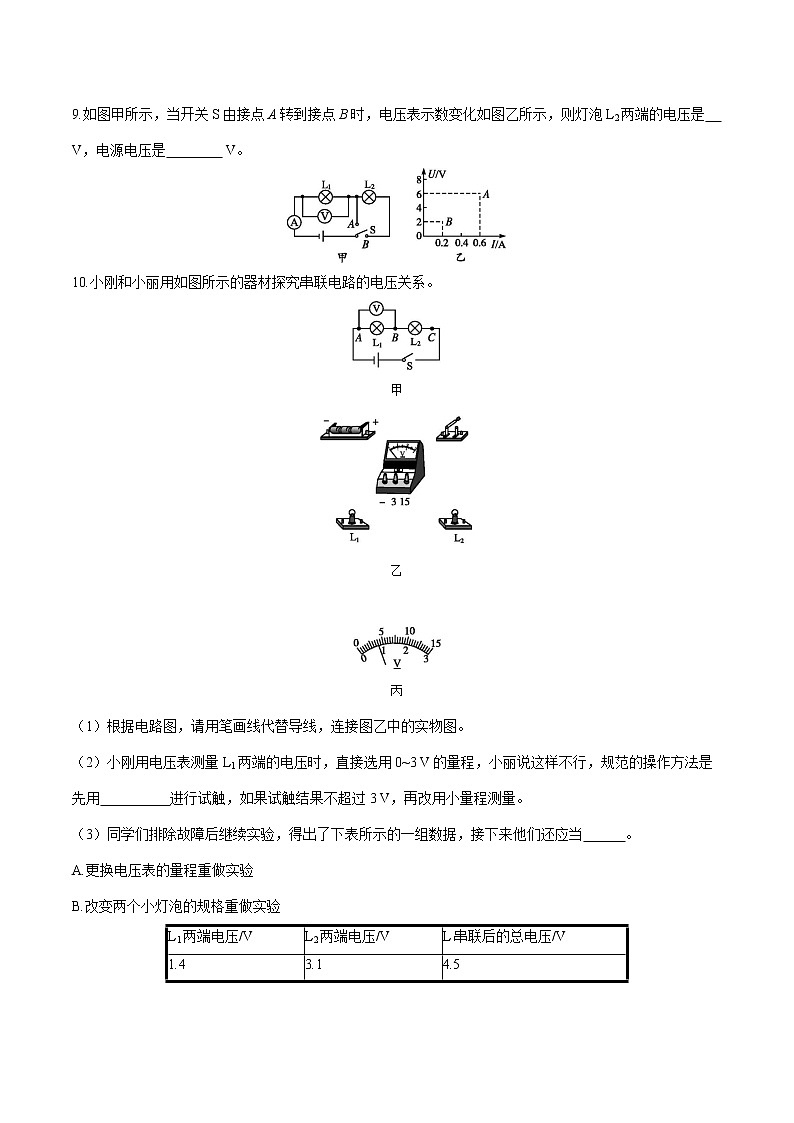

9.如图甲所示，当开关S由接点A转到接点B时，电压表示数变化如图乙所示，则灯泡L2两端的电压是　　　　 V，电源电压是　　　　 V。

10.小刚和小丽用如图所示的器材探究串联电路的电压关系。

甲

乙

丙

（1）根据电路图，请用笔画线代替导线，连接图乙中的实物图。

（2）小刚用电压表测量L1两端的电压时，直接选用0~3 V的量程，小丽说这样不行，规范的操作方法是先用　　　　　进行试触，如果试触结果不超过3 V，再改用小量程测量。

（3）同学们排除故障后继续实验，得出了下表所示的一组数据，接下来他们还应当　　　。

A.更换电压表的量程重做实验

B.改变两个小灯泡的规格重做实验

（4）小刚接下来又按正确的方法测出了L1、L2及AC间的电压，其中U1=2.4 V，U2=1.4 V，由图丙可读出UAC=　　　　 V。

★11.如图所示，电压表V1、V2、V3的示数分别为U1、U2、U3，电流表A1、A2的示数分别为I1、I2，那么下列关系式正确的是（　　）

A.U2=U1+U3，I1=I2

B.U2=U1=U3，I1=I2

C.U1+U2=U3，I1<I2

D.U2=U1+U3，I1>I2

★12.下图是一个内部有2节相同新干电池连接的电池盒，盒外有a、b、c、d四个连接柱，测得Uab=1.5 V，Uad=3.0 V，Ucd=0，试画出电池盒内的电池连接形式。

参考答案

1.D　易错选B，认为两只灯泡两端电压相等，根据并联电路特点，判断一定是并联，而实际上忽略了还得与电源电压相等，才一定是并联。

2.B　若L1断路，则整个电路不能工作，即L1、L2均不发光，选项A不符合题意；若L1短路，则电路为L2的基本电路，L1不亮，L2发光，选项B符合题意；若电压表断路，电路仍为L1、L2的串联电路，故L1、L2均发光，选项C不符合题意；若电压表短路，等同灯泡L2被短路，选项D不符合题意。

3.C　设电源电压为U，相同的灯泡串联，每只灯泡两端电压U1=；若并联，每只灯泡两端电压 U2=U，所以U1∶U2=∶U=1∶2，故选C。

4.D　由电路图可知，两灯泡串联，电压表V1测L1两端的电压，电压表V2测L2两端的电压，电压表V3测电源的电压，因为串联电路中总电压等于各分电压之和，所以电压表V3的示数即电源的电压为U3=U1+U2=2.5 V+3.8 V=6.3 V。

5.A　由电路图可知，电压表V2示数应大于电压表V1示数，而两电压表指针位置相同，则电压表V2量程是0~15 V，分度值是0.5 V，电压表示数=7.5 V；电压表V1量程是0~3 V，分度值是0.1 V，电压表示数=1.5 V；灯L2的电压U2==1.5 V，灯L1的电压U1=−U2=7.5 V−1.5 V=6 V。

6.C　由题图可知，灯L1、L2串联，V1测电源电压，V2、V3分别测灯L2、L1两端的电压，由串联电路电压的特点知，V1的示数为V2和V3示数之和，又因为两灯均正常发光，灯两端均有电压，故选项C正确。

7.【解析】 a接b时，电压表测量电源电压，U=6 V；a接c时，电压表测量灯L1两端电压，U1=4.5 V。由串联电路中电压的规律可知，灯L2两端电压为U2=U−U1=6 V−4.5 V=1.5 V。

【答案】 1.5

8.【解析】 由电路图可知，闭合开关后，灯L1与灯L2串联，电压表测灯L2两端的电压；已知此时电压表示数是1 V，则灯L2两端的电压是1 V；断开开关S，电压表串联在电路中，电压表测电源两端电压，此时其示数为3 V，所以断开开关后，电压表示数变大。

【答案】 1　变大

9.【解析】 由电路图可知，当S接1时，电路为L1的简单电路，电压表测电源的电压，由题图乙可知，电源的电压U=6 V，当S接2时，两灯泡串联，电压表测L1两端的电压，电流表测串联电路的电流，由题图乙可知，U1=2 V，故灯泡L2两端的电压是U2=6 V−2 V=4 V。

【答案】 4　6

10.【解析】 （1）两灯泡、开关、电源组成串联电路，电压表并联在L1两端，电源是三节干电池，电源电压是4.5 V，故电压表应选择小量程，电路图如图所示。

（2）电流表和电压表在使用时，如不能估计测量值的大小，应采用试触法选择合适量程，即先选用大量程进行试触，如果示数小于小量程的最大值，再改用小量程进行测量。

（3）为得到普遍性的规律，应选用不同规格的小灯泡多测几组数据进行分析，A错误，B正确。

（4）根据电路图可知，测AC间电压时，电压表使用的是大量程，分度值是0.5 V，故此时的示数是4.0 V。

【答案】 （1）如解析图所示　（2）大量程　（3）B　（4）4.0

11.A　在电路中，连接的电压表相当于断路，因此在分析电路时，可先将电压表去掉，以简化电路，称之为去表法。去掉电压表后分析电路，此电路为灯L1和L2串联的电路，且V1、V3分别测灯L1和L2两端的电压，V2测电路的总电压，故有U2=U1+U3，I1=I2。

12.【解析】 根据题意可知，ab间电压是1.5 V，即ab连线间有一节干电池；ad间电压是3.0 V，即ad连线间有2节干电池串联，其中ab间已有1节干电池，在bd间应该还有1节干电池；cd间电压是0，即cd连线间没有电池，电池连接如答案图所示。

【答案】

或
