初中物理人教版中考复习电学计算题专题

这是一份初中物理人教版中考复习电学计算题专题，共4页。

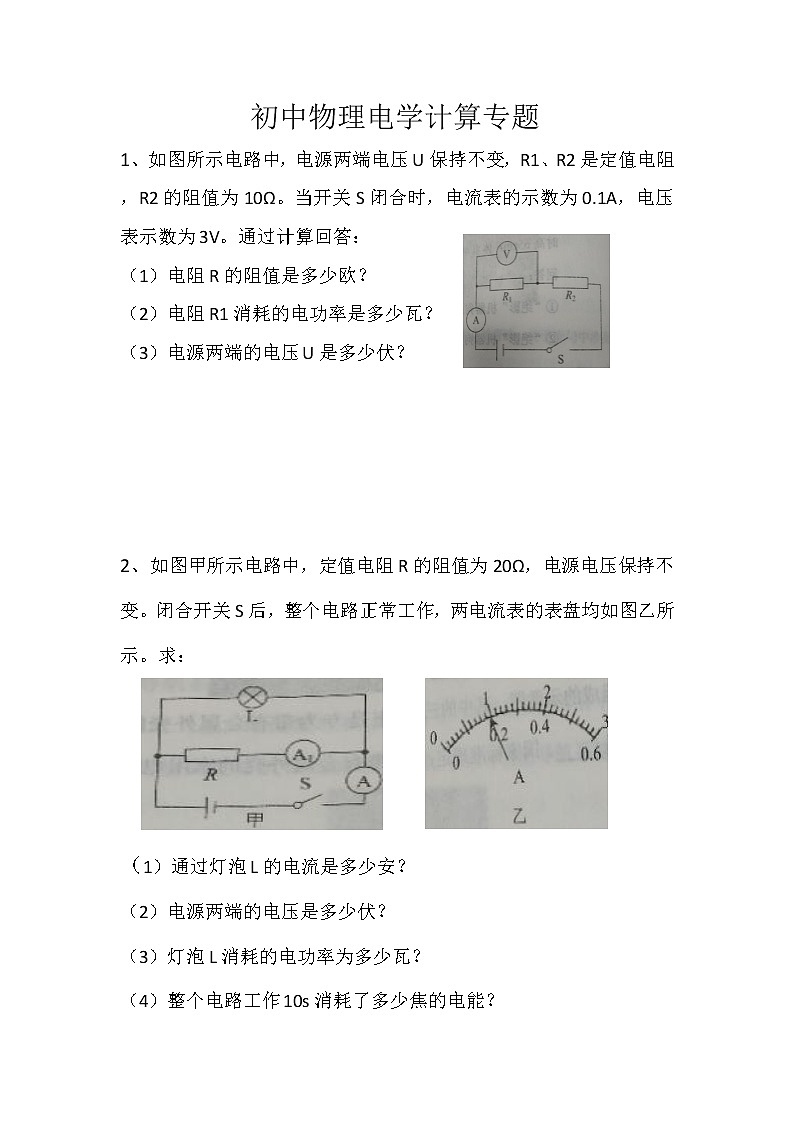

（1）电阻R的阻值是多少欧？
（2）电阻R1消耗的电功率是多少瓦？
（3）电源两端的电压U是多少伏？


2、如图甲所示电路中，定值电阻R的阻值为20Ω，电源电压保持不变。闭合开关S后，整个电路正常工作，两电流表的表盘均如图乙所示。求：


（1）通过灯泡L的电流是多少安？
（2）电源两端的电压是多少伏？
（3）灯泡L消耗的电功率为多少瓦？
（4）整个电路工作10s消耗了多少焦的电能？

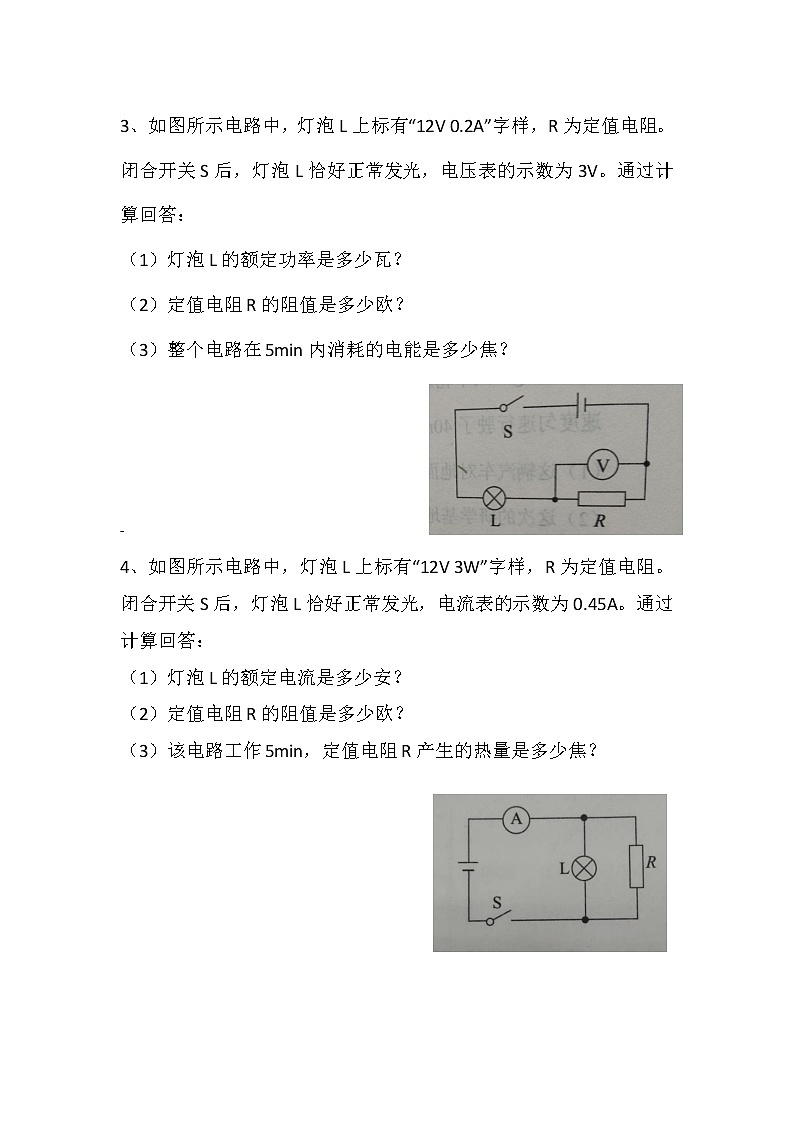

3、如图所示电路中，灯泡L上标有“12V 0.2A”字样，R为定值电阻。闭合开关S后，灯泡L恰好正常发光，电压表的示数为3V。通过计算回答：
（1）灯泡L的额定功率是多少瓦？
（2）定值电阻R的阻值是多少欧？
（3）整个电路在5min内消耗的电能是多少焦？
-
如图所示电路中，灯泡L上标有“12V 3W”字样，R为定值电阻。闭合开关S后，灯泡L恰好正常发光，电流表的示数为0.45A。通过计算回答：
（1）灯泡L的额定电流是多少安？
（2）定值电阻R的阻值是多少欧？
（3）该电路工作5min，定值电阻R产生的热量是多少焦？
5、下图所示电路中，灯泡L上标有“10V 0.3A”字样，R为定值电阻。闭合开关S时，灯泡L恰好正常发光，电流表的示数为0.2A。通过计算回答：
（1）灯泡L的额定功率是多少瓦？
（2）定值电阻R的阻值是多少欧？
（3）整个电路在5min内消耗的电能是多少焦？
6、小亮家新买了一辆汽车，车上的座椅垫具有电加热功能，如图甲所示。通过观察和研究，他了解到该座椅垫有“高温”、“低温”和“关”三个挡位，“高温”挡功率为36W，“低温”挡功率为20W。该座椅垫加热部分的电路简图如图乙所示，电源电压为24V，S为挡位切换开关。R1和R2为电热丝。当座椅垫处于“高温”挡加热时，通过计算回答：
①通过座椅垫的电流是多少安？
②电热丝R1的阻值是多少欧？
③座椅垫工作5min产生的热量是多少焦？

参考答案
1、
R1与R2串联，11＝12＝0.1A，
电阻R1的阻值R1＝U1/I1=3V/0.1A=30Ω
（2）电阻R1消耗的电功率P1＝U1l1＝3Vx0.1A＝0.3W
（3）电阻R2两端的电压U2＝12R2＝0.1Ax10Ω=1V，
R1与R2串联，电源两端的电压U＝U1＋U2＝3V＋1V＝4V
