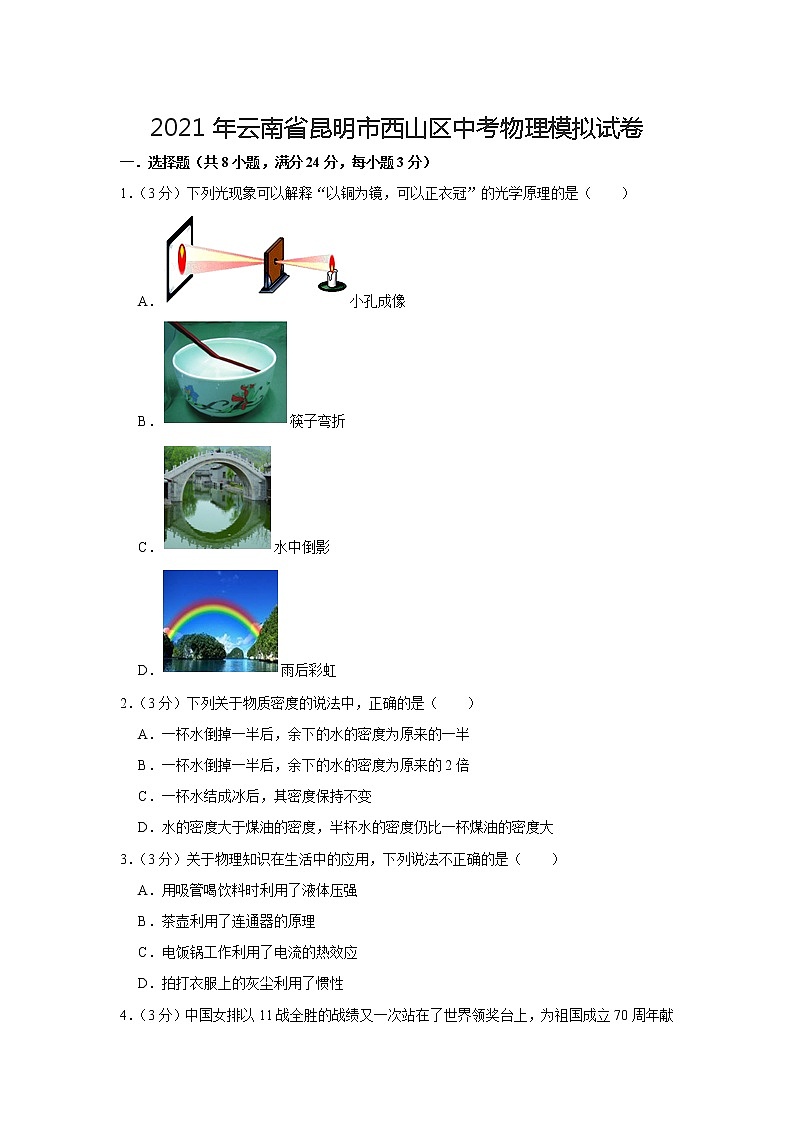

2021年云南省昆明市西山区中考物理模拟试卷

这是一份2021年云南省昆明市西山区中考物理模拟试卷，共18页。
1．（3分）下列光现象可以解释“以铜为镜，可以正衣冠”的光学原理的是（ ）
A．小孔成像
B．筷子弯折
C．水中倒影
D．雨后彩虹
2．（3分）下列关于物质密度的说法中，正确的是（ ）
A．一杯水倒掉一半后，余下的水的密度为原来的一半
B．一杯水倒掉一半后，余下的水的密度为原来的2倍
C．一杯水结成冰后，其密度保持不变
D．水的密度大于煤油的密度，半杯水的密度仍比一杯煤油的密度大
3．（3分）关于物理知识在生活中的应用，下列说法不正确的是（ ）
A．用吸管喝饮料时利用了液体压强
B．茶壶利用了连通器的原理
C．电饭锅工作利用了电流的热效应
D．拍打衣服上的灰尘利用了惯性

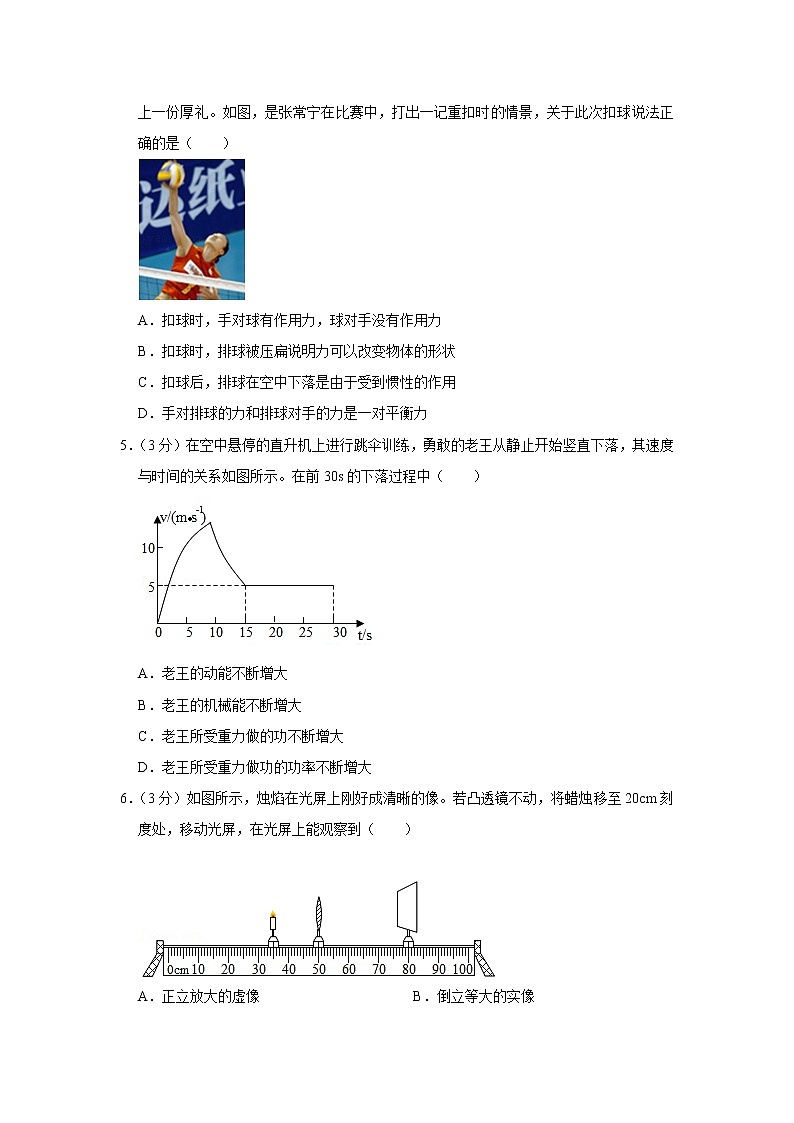

4．（3分）中国女排以11战全胜的战绩又一次站在了世界领奖台上，为祖国成立70周年献上一份厚礼。如图，是张常宁在比赛中，打出一记重扣时的情景，关于此次扣球说法正确的是（ ）
A．扣球时，手对球有作用力，球对手没有作用力
B．扣球时，排球被压扁说明力可以改变物体的形状
C．扣球后，排球在空中下落是由于受到惯性的作用
D．手对排球的力和排球对手的力是一对平衡力
5．（3分）在空中悬停的直升机上进行跳伞训练，勇敢的老王从静止开始竖直下落，其速度与时间的关系如图所示。在前30s的下落过程中（ ）
A．老王的动能不断增大
B．老王的机械能不断增大
C．老王所受重力做的功不断增大
D．老王所受重力做功的功率不断增大
6．（3分）如图所示，烛焰在光屏上刚好成清晰的像。若凸透镜不动，将蜡烛移至20cm刻度处，移动光屏，在光屏上能观察到（ ）
A．正立放大的虚像B．倒立等大的实像
C．倒立放大的实像D．倒立缩小的实像

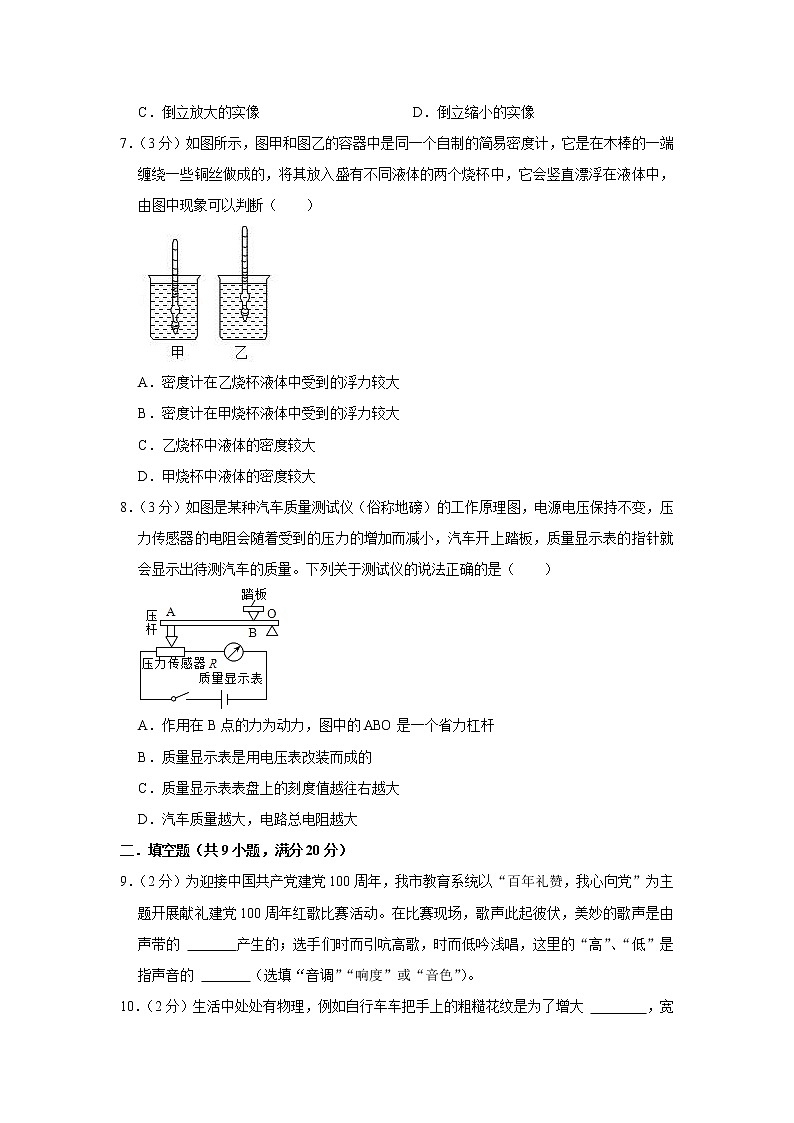

7．（3分）如图所示，图甲和图乙的容器中是同一个自制的简易密度计，它是在木棒的一端缠绕一些铜丝做成的，将其放入盛有不同液体的两个烧杯中，它会竖直漂浮在液体中，由图中现象可以判断（ ）
A．密度计在乙烧杯液体中受到的浮力较大
B．密度计在甲烧杯液体中受到的浮力较大
C．乙烧杯中液体的密度较大
D．甲烧杯中液体的密度较大
8．（3分）如图是某种汽车质量测试仪（俗称地磅）的工作原理图，电源电压保持不变，压力传感器的电阻会随着受到的压力的增加而减小，汽车开上踏板，质量显示表的指针就会显示出待测汽车的质量。下列关于测试仪的说法正确的是（ ）
A．作用在B点的力为动力，图中的ABO是一个省力杠杆
B．质量显示表是用电压表改装而成的
C．质量显示表表盘上的刻度值越往右越大
D．汽车质量越大，电路总电阻越大
二．填空题（共9小题，满分20分）
9．（2分）为迎接中国共产党建党100周年，我市教育系统以“百年礼赞，我心向党”为主题开展献礼建党100周年红歌比赛活动。在比赛现场，歌声此起彼伏，美妙的歌声是由声带的 产生的；选手们时而引吭高歌，时而低吟浅唱，这里的“高”、“低”是指声音的 （选填“音调”“响度”或“音色”）。
10．（2分）生活中处处有物理，例如自行车车把手上的粗糙花纹是为了增大 ，宽大柔软的坐垫是为了减小 。
11．（2分）N95口罩的中间层为多孔结构的熔喷布，熔喷布能过滤比自身空隙小得多、直径仅为0.3μm的颗粒物，原因是：在生产过程中通过处理，使熔喷布得到大量电子而带 （选填“正”或“负”）电，具有了 的性质。由于熔喷布有很好的 （选填“导电性”或“绝缘性”），所以能长时间保留静电。
12．（2分）疫情期间，医护人员通过平面镜检视防护服的穿戴情况。医护人员在平面镜中的像是 （选填“实像”或“虚像”）；当医护人员走近平面镜时，像的大小 （选填“变大”、“变小”或“不变”）。
13．（3分）高山滑雪是冬季奥运会的正式比赛项目，运动员踩着滑雪板从山顶开始疾冲而下，当到达终点时，滑雪板的温度升高了，这是通过 的方法改变了物体的内能。运动员休息时用火炉取暖，落在炉壁上的雪花马上就不见了，这是 现象（填物态变化的名称）。
14．（2分）小磁针静止时，指向地理北方的磁极叫 极，磁极间的相互作用规律是同名磁极相互 ，电磁感应现象是英国物理学家 发现的。
15．（2分）在一次旅行中，小聪家的汽车仪表显示行驶100公里消耗汽油7kg，这些汽油完全燃烧能放出 J的热量；在该汽油机的一个工作循环中，内能转化为机械能的是 冲程。（汽油的热值q＝4.6×107J/kg）
16．（2分）如图是由中国北海舰队军舰组成的编队，进入到钓鱼岛海域进行海航。军舰航行时，一般不采用并排航行，这是因为并排高速航行的两船之间水的流速大、压强 （选填“大”或“小”），容易发生撞船事故。军舰从江河驶入大海时，船身将 （选填“上浮”或“下沉”）一些。已知每艘军舰的排水量达3980t，则在海上航行时每艘军舰所受浮力为 N（g取10N/kg）。
17．（3分）某兴趣小组的同学，用煤炉给10kg的水加热，同时他们绘制了如图所示的加热过程中水温随时间变化的图线。若在6min内完全燃烧0.4kg煤，水的比热容为4.2×103J/（kg•℃），煤的热值约为3×107J/kg，煤炉烧水时的热效率 。
三．填空题（共6小题，满分32分）
18．（2分）如图弹簧测力计的示数是 N，测力计的分度值为 N。
19．（2分）如图所示，MM′为空气与水的界面，设水下装有一盏电灯S，射出的一条光线SA，经平面镜反射后沿BO方向射到界面上的O点，再从O点射出水面。请你在图中画出平面镜的准确位置和光线射出水面后在空气中传播的大致方向。
20．（2分）如图，请根据小磁针静止时N极的指向标出螺线管的N、S极、图中的两条磁感线方向和电源正负极。
21．（9分）小丽同学制作了如图1所示的探头进行了液体压强和浮力的综合探究。
（1）紧密蒙在探头下端的橡皮膜，形变程度越大，说明它所受的液体压强越 。
（2）实验时的情形如图2所示，比较甲图和丙图，可以初步得出结论：液体内部压强与液体 有关。（3）比较甲图和 图，可以初步得出结论：在同种液体中，液体内部压强随深度的增加而增大。
（4）小丽同学用弹簧测力计挂着此探头继续探究：
①向溢水杯中注水，直到溢水口水流出时停止加水，最后溢水杯中的水面恰好与溢水口 。
②用细线悬挂在弹簧测力计下的探头刚好浸没水下，如图丁所示，此时弹簧测力计的示数为 N，溢出的水全部流入小量筒中，排开水的体积为 mL，据上述实验数据可求出探头的重力为 N。
③探头从丁图位置不断缓慢往下放（细线足够长），则它排开水的质量 （选填“变大”、“变小”或“不变”）。
22．（9分）小东通过“等效替代法”测量一个未知电阻Rx的阻值，图为实验电路图。
（1）请你帮小东将实验步骤补充完整：
①将开关断开，按电路图连接电路。
②闭合S1，断开S2，移动滑片P至适当位置，读出电流表的示数I。
③闭合S2，断开S1，保持 不变，改变 ，直到使得电流表的示数仍为I。
④记录此时电阻箱示数R0，待测电阻的阻值Rx＝R0。
（2）以下几种情况中，也属于这种“等效替代方法”的是 。
A．在研究物质导电性能时，用同一盏灯泡的亮度来反映导电性能的强弱
B．探究电流与电压关系实验中，保证导体电阻不变
C．两个电阻并联时，可用并联的总电阻来代替两个电阻
D．在研究电流的变化规律时，用水压和水流来类比电压和电流
23．（8分）小雨家住在铁路旁边，它发现火车转弯处的轨道内外轨道不一样高，而是倾斜状态（如图甲所示），这是为什么呢？他决定与学习小组的同学一起探究。
（1）大家讨论后认为，火车转弯时由于 发生变化，必定受到力的作用，而这个倾斜状态是为转弯提供力的作用的。
（2）那么转弯需要的力的大小与什么因素有关呢？大家结合讨论后提出以下猜想：
猜想一：可能与车的速度有关；
猜想二：可能与车的质量有关；
猜想三：可能与弯道轨道的半径有关
同学们用小钢球代替车，在实验室里设计实验进行了如下探究：
把半径为0.5m的半圆轨道（左端连着横杆）通过横杆在O点与墙壁活动连接（能绕O点在竖直方向自由转动），轨道置于压力传感器上时，让小钢球分别从距离传感器表面不同高度的弧面处自由滚下，如图乙所示，观察、记录每次压力传感器达到的最大示数（注：小钢球到达最低点时的示数最大），记录如下表。
①小钢球从轨道不同高度弧面处自由滚下的目的是 。
②通过比较实验1、4、7（或2、5、8或3、6、9），能够初步得出的结论是其他条件相同时 。
③通过比较 （填实验序号）三次实验可以论证猜想一。
④要探究猜想三，应保持 和 相同，圆弧形轨道的半径不同。
（3）随后大家又一起讨论了力的方向，当火车向左转弯时，火车的轨道应该是 （选填“左高右低”或“右高左低”）的倾斜状态。
四．计算题（共3小题，满分24分）
24．（9分）一带阀门的圆柱形容器，该容器的重力为6N、底面积为300cm2，容器中装有20cm深的水。现将重为30N、边长为10cm的正方体物体A用细绳悬挂放入水中，使物体A有3/5的体积浸入水中，如图所示。求：
（1）正方体A的密度；
（2）图示状态，水对容器底的压力；
（3）图示状态，容器对桌面的压强是多少？
25．（8分）如图甲所示，把标有“6V 3W”灯泡L和滑动变阻器R串联接入恒定电压为9V的电源上，通过灯的电流与灯两端电压的关系如图乙所示，当灯泡的功率为1.6W时，求：
（1）电流表的示数？
（2）灯泡L的电阻？
（3）滑动变阻器连入电路的电阻？
（4）1min内电路产生的热量？
26．（7分）在电冰箱电路中，压缩机是主要的耗电部件，正常情况下，电冰箱电路中其他部件的耗电量与压缩机相比可以忽略不计。下表为某电冰箱的部分参数，如果将它单独接在电能表常数为3000r/（kW•h）的电能表上：
（1）当电冰箱压缩机正常工作时，电能表转盘每分钟转多少转？
（2）如果电冰箱压缩机每启动一次工作15min，该电冰箱的压缩机一天大约启动多少次？
（3）电冰箱压缩机启动一次，冰箱内气温降低10℃，这一过程中冰箱内的空气放出的热量是多少？[冰箱中未存放物品，ρ空气＝1.29kg/m3，c空气＝1.0×103J/（kg•℃）]
参考答案
一．选择题（共8小题，满分24分，每小题3分）
1．解：“以铜为镜，可以正衣冠”的意思：一个人用铜当镜子，可以照见衣帽是不是穿戴得端正，铜当镜子属于平面镜成像，平面镜成像是光的反射原理。
A、小孔成像是由光的直线传播形成的，故A错误；
B、筷子好像在水面处折断了是光在空气与水的界面发生了折射，属于折射现象，故B错误；
C、水中的倒影，是平面镜成像，是由光的反射形成的，故C正确；
D、雨后彩虹属于光的色散现象，故D错误。
故选：C。
2．解：AB、把一杯水倒掉一半，水的质量、体积减小，物质种类、状态和温度没有变化，所以密度不变。故AB错误；
C、一杯水结冰后状态改变，密度发生变化。故C错误；
D、密度是物质本身的特性，与质量、体积大小无关。水的密度大于煤油的密度，所以半杯水的密度仍比一杯煤油的密度大。故D正确。
故选：D。
3．解：A、用吸管喝饮料时利用了大气压的原理，人把管里的空气吸出，大气压就把饮料压进人的嘴里，故A错误。
B、茶壶底部相通，水静止后液面相平，这是应用了连通器的原理，故B正确。
C、电饭锅工作时，电能转化为内能，就是利用电流的热效应，故C正确。
D、拍打衣服时，手虽然停止了运动，但灰尘仍将保持原来的运动状态，从衣服里面跑出来，这是利用了惯性的原理，故D正确。
故选：A。
4．解：A、扣球时，手对球有一个力的作用，物体间力的作用是相互的，球对手也有一个力的作用，故A错误。
B、扣球时，排球被压扁，力改变力球的形状，所以可以说明力可以改变物体的形状，故B正确。
C、扣球后排球在空中下落是排球受到重力作用，故C错误。
D、手对排球的力和排球对手的力大小相等、方向相反，作用在同一直线上，但是不是作用在同一个物体上，手对排球的力作用在排球上，排球对手的力作用在手上，不是同一个受力物体，不是平衡力，两个力是相互作用力，故D错误。
故选：B。
5．解：
AB、勇敢的老王从静止开始竖直下落，根据图像可知，其速度先变大，质量不变，动能变大，高度降低，重力势能变小；一段时间后速度变小，动能变大，高度降低，重力势能减小，从15s以后速度保持不变，动能不变；老王在运动的过程中，需要克服空气的阻力做功，机械能转化为内能，机械能变小，故AB错误；
C、老王竖直下落，下落的高度越来越大，老王的重力不变，根据W＝Gh可知，老王所受重力做的功不断增大，故C正确；
D、老王的速度先变大后变小，最后不变，根据P＝＝＝Gv可知，老王所受重力做功的功率先变大后变小，最后保持不变，故D错误。
故选：C。
6．解：由图可知，此时u＝15cm，v＝30cm，成倒立放大的实像，此时有f＜u＜2f，v＞2f，即f＜15cm＜2f，30cm＞2f，解得7.5cm＜f＜15cm；
将蜡烛移至20cm刻度处，此时的u'＝30cm，大于二倍焦距，成倒立缩小的实像。
故选：D。
7．解：
AB、同一个密度计放在甲、乙液体中都漂浮，
所以F浮甲＝F浮乙＝G，即密度计在甲、乙两液体中受到的浮力都等于密度计受到的重力G，则AB错误；
CD、由图知，密度计排开液体的体积V排甲＞V排乙，而F浮甲＝F浮乙，根据F浮＝ρ液V排g可知ρ甲＜ρ乙，因此D错误，C正确。
故选：C。
8．解：
A、由图可知，作用在B点的力为动力，压力杠杆ABO的支点在O点，阻力臂为OA，动力臂是OB，由OA＞OB可知，此杠杆为费力杠杆，故A错误；
B、由电路图可知，质量显示表串联在电路，应为电流表改装而成的，故B错误；
CD、根据杠杆的平衡条件F1L1＝F2L2可知，力臂不变，汽车质量越大，重力越大，则压力传感器电阻受到的压力越大，
因压力传感器的电阻会随着受到的压力的增加而减小，
所以，压力传感器的阻值减小，电路中的总电阻越小，故D错误；
由I＝可知，电路中的电流增大，即质量显示表的示数越大，
所以，质量显示表表盘上的刻度值越往右越大，故C正确。
故选：C。
二．填空题（共9小题，满分20分）
9．解：声音是物体振动产生的，歌声是声带振动产生的；
声音的强弱叫响度。“引吭高歌，低吟浅唱”这里的“高”、“低”是指声音的强弱，也就是指声音的响度。
故答案为：振动；响度。
10．解：自行车车把手上的粗糙花纹，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力；
宽大柔软的坐垫，是在压力一定时，通过增大受力面积来减小压强。
故答案为：摩擦力；压强。
11．解：（1）N95口罩在生产过程中通过处理，使熔喷布得到大量电子而带负电荷，由于带电体能吸引轻小物体，进而能过滤比自身空隙小得多、直径仅为0.3μm的颗粒物；
（2）因为N95口罩外层隔离层和内层亲肤层的无纺布属于绝缘材料，具有很好的绝缘性，使熔喷布上的静电不会很快消失。
故答案为：负；吸引轻小物体；绝缘性。
12．解：医护人员在平面镜中的像是虚像；当医护人员走近平面镜时，像的大小不变，像与物体等大。
故答案为：虚像；不变。
13．解：
（1）高山滑雪过程中，滑雪板克服摩擦做功，使滑雪板的内能增大、温度升高，是通过做功改变物体内能的；
（2）落在炉壁上的雪花马上就不见了，雪花由固态直接变成了气态，发生了升华现象。
故答案为：做功；升华。
14．解：（1）由于地球的周围存在地磁场，所以地球周围的小磁针（指南针）都要受到地磁场的作用而指向南北方向，小磁针静止时，指向地理北方的磁极叫北极。
（2）磁极间相互作用是：同名磁极相互排斥，异名磁极相互吸引；
（3）英国物理学家法拉第发现了电磁感应现象，进一步发明了发电机。
故答案为：北；排斥；法拉第。
15．解：7kg汽油完全燃烧放出的热量为：
Q放＝mq＝7kg×4.6×l07J/kg＝3.22×l08J；
在汽油机的一个工作循环中，做功冲程中，高温高压的燃气推动活塞向下运动，内能转化为机械能。
故答案为：3.22×l08J；做功。
16．解：（1）若采用“并排”护航，当两船高速并排行驶时，两船之间的流体速度快，压强小，外侧压强大，容易将船压向中间，发生撞船事故；
（2）因为海水密度大于河水密度，浮力不变，根据公式F浮＝ρ液V排g，可知排开海水的体积小于排开河水的体积，故军舰从江河驶入大海时，船身将上浮一些；
（3）每艘军舰的排水量达3980t，故海上航行时每艘军舰所受浮力：F浮＝G排＝m排g＝3980×103kg×10N/kg＝3.98×107N。
故答案为：小；上浮；3.98×107。
17．解：（1）燃烧煤的质量m煤＝0.4kg，煤的热值q煤＝3×107J/kg，
煤完全燃烧产生的热量：
Q放＝m煤q煤＝0.4kg×3×107J/kg＝1.2×107J；
（2）水的质量m水＝10kg，加热6min水温度升高度数△t＝80℃﹣20℃＝60℃，
Q吸＝c水m水△t＝4.2×103J/（kg•℃）×10kg×60℃＝2.52×106J；
煤炉烧水时的热效率：
η＝×100%＝×100%＝21%。
故答案为：21%。
三．填空题（共6小题，满分32分）
18．解：由图可知，弹簧测力计上一个大格表示1N，里面有5个小格，所以分度值是0.2N，测力计示数为4.6N。
故答案为：4.6；0.2。
19．解：先使入射光线和反射光线相交，然后作出反射光线和入射光线的角平分线，即为反射时的法线，再过反射点垂直法线作出平面镜；
反射光线与水面交于点O，过O点垂直水面画出折射时的法线，在法线右侧的空气中画出折射光线，注意折射角大于入射角，如图所示：
20．解：小磁针的右端为N极，自由静止时靠近螺线管的左端，所以螺线管的右端为S极，左端为N极，在磁体的周围，磁感线从磁体的N极流出回到S极，所以磁感线的方向是向右的。
利用螺线管的左端为N极和线圈的绕向，根据安培定则可以确定电流从螺线管的右端流入左端流出，从而可以确定电源的右端为正极，左端为负极。
答案如下图所示：
21．解：（1）把液体内部压强的大小转换成橡皮膜形变程度的大小来判断，形变程度越大，表示液体内部的压强越大；
（2）比较甲图和丙图，丙中液体的密度大，橡皮膜的形变大，液体产生压强大，故可以初步得出结论：液体内部压强与液体密度有关；
（3）研究液体压强与深度的关系时要控制液体的密度相同，比较甲图和乙图可知，甲乙两图的液体密度相同（均为水），乙图中橡皮膜所处的深度深，橡皮膜的形变大，液体产生的压强大，故比较甲图和乙图，可以初步得出结论：在同种液体中，液体内部压强随深度的增加而增大；
（4）①当溢水杯中的水面恰好与溢水口相平时，溢出水的体积才能等于探头排开水的体积；
②由图可知，弹簧测力计的分度值为0.2N，示数F′＝0.4N，溢出的水全部流入小量筒中，排开水的体积为20mL＝20cm3，
此时探头所受的浮力：F浮＝ρ水gV排＝1×103kg/m3×10N/kg×20×10﹣6m3＝0.2N，
所以探头的重力：G＝F浮+F'＝0.2N+0.4N＝0.6N；
③根据p＝ρgh，对同一液体，压强随深度的增大而变大，故探头从丁图位置不断缓慢往下放（细线足够长）过程中液体产生压强变大，橡皮膜的凹陷程度变大，即排开水的体积变小，由阿基米德原理，探头排开水的重力变小，即排开水的质量变小。
故答案为：（1）大；（2）密度；（3）乙；（4）①相平；②0.4；20；0.6；③变小。
22．解：（1）①将开关断开，按电路图连接电路，将滑动变阻器移到阻值最大端；
②闭合S1、断开S2，调节滑动变阻器滑片P，记录电流表的示数I；
③闭合S2，断开S1，保持滑动变阻器滑片P位置不变，调整电阻箱旋钮，使电流表的示数仍为I；
④记录此时电阻箱示数R0，待测电阻的阻值Rx＝R0；
（2）A、在研究物质导电性能时，用同一盏灯泡的亮度来反映导电性能的强弱，用到了转换法，故A不符合题意；
B、探究电流与电压关系实验中，保证导体电阻不变，用到了控制变量法，故B不符合题意；
C、两个电阻并联时，可用并联的总电阻来代替两个电阻，用到了等效替代法，故C符合题意；
D、在研究电流的变化规律时，用水压和水流来类比电压和电流，用到了类比法，故D不符合题意；故选C。
故答案为：（1）③保持滑动变阻器滑片P位置不变；调整电阻箱旋钮；（2）C。
23．解：（1）火车转弯时由于运动状态发生变化时，必定受到力的作用；
（2）①小钢球从轨道不同高度滚下是为了使它到达最低点时，具有不同的速度；
②比较实验1、4、7（或2、5、8或3、6、9）知，小钢球距离传感器高度相同，小钢球的质量不同，且小钢球的质量越大，传感器最大示数F越大，所以可以得出其他条件相同时，小钢球的质量越大，小钢球转弯时受力的大小就越大；
③小钢球转弯时受力的大小与小球的速度的关系，需要控制小钢球质量相同，改变距离传感器的高度，故选实验1、2、3（或4、5、6或7、8、9）符合题意；
④要探究：小钢球转弯时受力的大小与圆弧形轨道的半径的关系，需要控制小钢球的质量相同，速度相同，改变圆弧形轨道的半径，故应使同一小钢球从不同轨道的同一高度自由滚下；
（3）当火车向左转弯时，要向左倾，所以需要左倾，这样火车转弯时更容易、安全，所以火车的轨道应该是右高左低的倾斜状态。
故答案为：（1）运动状态；（2）①使它到达最低点时，具有不同的速度；②小钢球的质量越大，小钢球转弯时受力的大小与就越大；③1、2、3（或4、5、6或7、8、9）；④质量；速度；（3）右高左低。
四．计算题（共3小题，满分24分）
24．解：（1）正方体A的质量m＝＝＝3kg＝3000g，
A的体积V＝10cm×10cm×10cm＝1000cm3，
A的密度ρA＝＝＝3g/cm3；
（2）水面上升的体积V水＝V排＝V＝×1000cm3＝600cm3＝6×10﹣4m3，
水面上升的高度h1＝＝＝0.03m，
故此时水深h＝20×10﹣2m+0.03m＝0.23m，
水对容器底的压强p＝ρ水gh＝103kg/m3×10N/kg×0.23m＝2300Pa，
根据p＝可得水对容器底的压力F＝pS＝2300Pa×300×10﹣4m2＝69N；
（3）容器中水的重力G水＝m水g＝ρ水V水′g＝103kg/m3×（300×10﹣4m2×20×10﹣2m）×10N/kg＝60N，
正方体所受浮力F浮＝ρ水gV排＝103kg/m310N/kg×6×10﹣4m3＝6N，
细线对A的拉力F拉＝G﹣F浮＝30N﹣6N＝24N，
则容器对桌面的压力F′＝G容+G水+G﹣F浮＝6N+60N+30N﹣6N＝90N，
容器对桌面的压强p′＝＝＝3000Pa。
答：（1）正方体A的密度为3g/cm3；
（2）图示状态，水对容器底的压力为69N；
（3）图示状态，容器对桌面的压强是3000Pa。
25．解：由图甲可知，灯泡与滑动变阻器串联，电流表测电路中的电流；
（1）根据图乙和P＝UI可知，当UL＝4V，IL＝0.4A时，灯泡的功率为1.6W，因此电流表的示数为0.4A；
（2）由I＝可得，灯泡L的电阻：RL＝＝＝10Ω；
（3）因串联电路两端电压等于各部分电压之和，所以滑动变阻器两端电压：U滑＝U﹣UL＝9V﹣4V＝5V，
滑动变阻器接入电路的阻值：R滑＝＝＝12.5Ω；
（4）1min内电路产生的热量：W＝UILt＝9V×0.4A×60s＝216J。
答：（1）电流表的示数为0.4A；
（2）灯泡L的电阻为10Ω；
（3）滑动变阻器连入电路的电阻为12.5Ω；
（4）1min内电路产生的热量为216J。
26．解：（1）电冰箱工作一天消耗的电能W1＝0.9kW•h，
根据P＝可知，电冰箱工作的时间为：t＝＝＝7.5h＝450min；
工作一天转盘转动的圈数n＝0.9×3000r＝2700r，
所以每分钟转动的圈数为n1＝r＝6r；
（2）由P＝可得，15分钟消耗的电能：W＝Pt＝120×10﹣3kW×h＝0.03kW•h；
该冰箱一天大约启动的次数：n＝＝30次；
（3）根据ρ＝可知，空气的质量为：m＝ρ空气V＝1.29kg/m3×120×10﹣3m3＝0.1548kg；
空气放出的热量为：Q＝c空气m△t＝1.0×103J/（kg•℃）×0.1548kg×10℃＝1548J。
答：（1）当电冰箱压缩机正常工作时，电能表转盘每分钟转6转；
（2）如果电冰箱压缩机每启动一次工作15min，该电冰箱的压缩机一天大约启动30次；
（3）电冰箱压缩机启动一次，冰箱内气温降低10℃，这一过程中冰箱内的空气放出的热量是1548J。
次数
1
2
3
4
5
6
7
8
9
小钢球质量m/g
30
30
30
60
60
60
90
90
90
距离传感器高度h/m
0.3
0.4
0.5
0.3
0.4
0.5
0.3
0.4
0.5
传感器最大示数F/N
1.66
1.78
1.90
2.32
2.56
2.80
2.98
3.34
3.70
使用环境
容积
额定电压
压缩机功率
耗电量
10～38℃
120L
220V
120W
0.9kW•h/24h
