2021年吉林省长春市二道区中考物理模拟试卷

这是一份2021年吉林省长春市二道区中考物理模拟试卷，共18页。
1．（2分）为确保2022年北京冬奥会顺利举行，需要进行人工造雪。造雪机在工作时，不断将水吸入，并持续从前方喷出“白雾”，在“白雾”下方沉积成一层“白雪”，如图所示。造雪机在造雪过程中，水发生的最主要物态变化是（ ）
A．凝华B．凝固C．升华D．液化
2．（2分）如图所示的光现象中，由于光的折射形成的（ ）
A．放大镜把字放大
B．皮影在幕布上的影子
C．烛焰通过小孔形成“倒像”
D．角楼在水中形成“倒像”

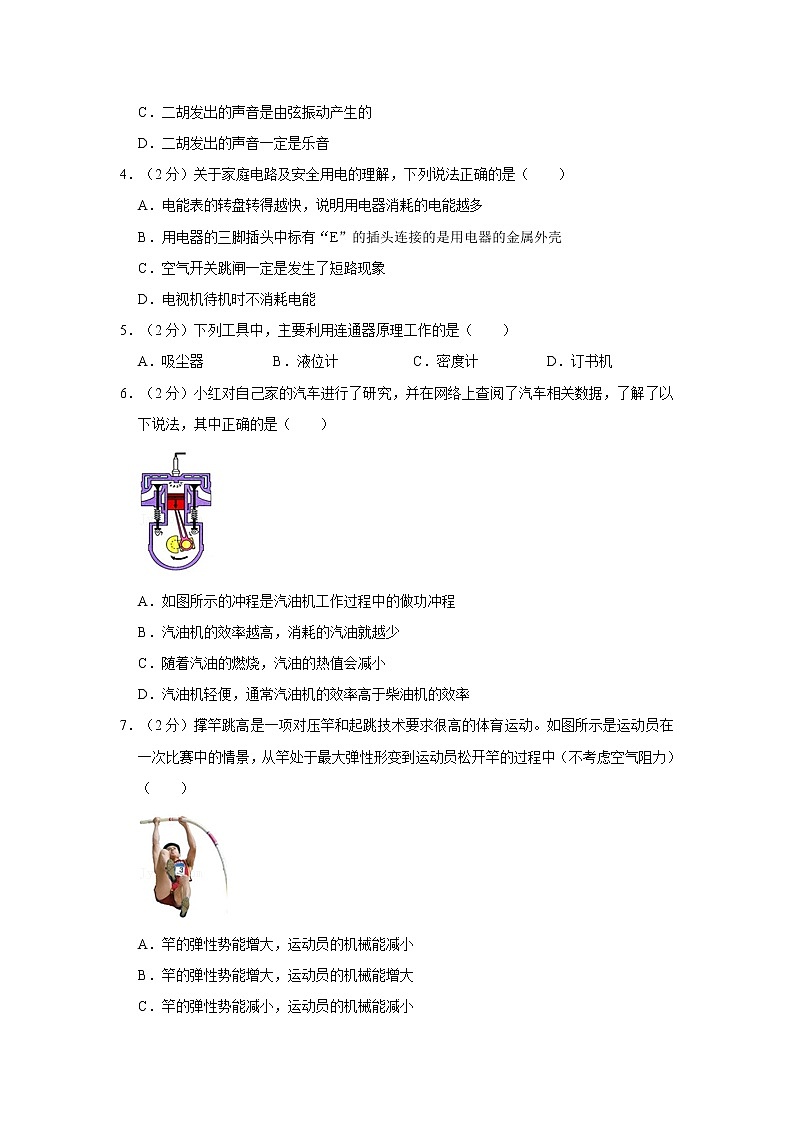

3．（2分）二胡是我国传统的民族乐器，关于二胡发出的声音，下列说法正确的是（ ）
A．弦振动的振幅越大，发出声音的音调越高
B．弦振动的频率越高，发出声音的响度越大
C．二胡发出的声音是由弦振动产生的
D．二胡发出的声音一定是乐音
4．（2分）关于家庭电路及安全用电的理解，下列说法正确的是（ ）
A．电能表的转盘转得越快，说明用电器消耗的电能越多
B．用电器的三脚插头中标有“E”的插头连接的是用电器的金属外壳
C．空气开关跳闸一定是发生了短路现象
D．电视机待机时不消耗电能
5．（2分）下列工具中，主要利用连通器原理工作的是（ ）
A．吸尘器B．液位计C．密度计D．订书机
6．（2分）小红对自己家的汽车进行了研究，并在网络上查阅了汽车相关数据，了解了以下说法，其中正确的是（ ）
A．如图所示的冲程是汽油机工作过程中的做功冲程
B．汽油机的效率越高，消耗的汽油就越少
C．随着汽油的燃烧，汽油的热值会减小
D．汽油机轻便，通常汽油机的效率高于柴油机的效率
7．（2分）撑竿跳高是一项对压竿和起跳技术要求很高的体育运动。如图所示是运动员在一次比赛中的情景，从竿处于最大弹性形变到运动员松开竿的过程中（不考虑空气阻力）（ ）
A．竿的弹性势能增大，运动员的机械能减小
B．竿的弹性势能增大，运动员的机械能增大
C．竿的弹性势能减小，运动员的机械能减小
D．竿的弹性势能减小，运动员的机械能增大

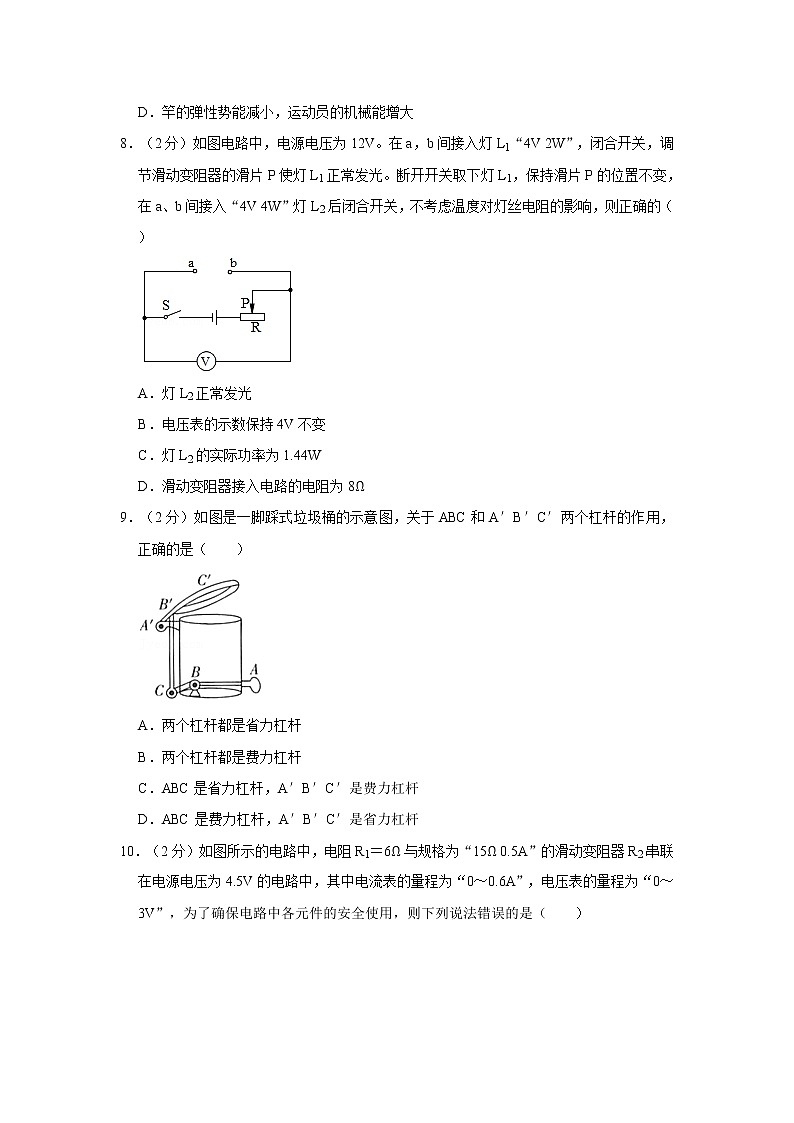

8．（2分）如图电路中，电源电压为12V。在a，b间接入灯L1“4V 2W”，闭合开关，调节滑动变阻器的滑片P使灯L1正常发光。断开开关取下灯L1，保持滑片P的位置不变，在a、b间接入“4V 4W”灯L2后闭合开关，不考虑温度对灯丝电阻的影响，则正确的（ ）
A．灯L2正常发光
B．电压表的示数保持4V不变
C．灯L2的实际功率为1.44W
D．滑动变阻器接入电路的电阻为8Ω
9．（2分）如图是一脚踩式垃圾桶的示意图，关于ABC和A′B′C′两个杠杆的作用，正确的是（ ）
A．两个杠杆都是省力杠杆
B．两个杠杆都是费力杠杆
C．ABC是省力杠杆，A′B′C′是费力杠杆
D．ABC是费力杠杆，A′B′C′是省力杠杆
10．（2分）如图所示的电路中，电阻R1＝6Ω与规格为“15Ω 0.5A”的滑动变阻器R2串联在电源电压为4.5V的电路中，其中电流表的量程为“0～0.6A”，电压表的量程为“0～3V”，为了确保电路中各元件的安全使用，则下列说法错误的是（ ）
A．电流表的示数变化范围为0.25A～0.5A
B．电压表的示数变化范围为1.5V～3.0V
C．滑动变阻器的取值范围为1.5Ω～12Ω
D．定值电阻R1的最小功率与最大功率之比为1：4
二．填空题（共12小题，满分50分）
11．（4分）周末，小丽跟妈妈去公园游玩。走进花丛闻到鲜花盛开散发出的阵阵花香，这是 现象；烈日当空来到湖边玩耍时发现石头烫脚，石头温度的升高是通过 的方式改变内能的；而湖水却依旧清凉，这是因为水的 大。
12．（2分）2020年10月1日国家航天局发布我国首次火星探测任务“天问一号”探测器飞行图像。飞行图像由探测器携带的分离测量传感器拍摄。传感器在与探测器本体分离后，利用自身的镜头拍摄图像，通过WiFi通信方式将图像传送给探测器、再由探测器转发回地面通过镜头所成的像是倒立、 的实像，探测器将图像发回地面时，利用了 来传递信息。
13．（2分）将重量为8N，体积为1×10﹣3m3的物体放入水中，当它静止时，所受的浮力是 N。
14．（4分）如图电路中，R1＝12Ω，R2＝6Ω，当开关S闭合时，电流表A1、A2的示数比是 ，R1和R2两端的电压之比是 .
15．（5分）（1）如图甲所示是趣味物理课堂上同学们制作的作品，图甲是自制简易手机投影仪，若要使墙上的像变大，应 （选填“增大”“减小”）手机与透镜间的距离；图乙是自制简易相机，当用来看1米处的景物时，在半透明纸上可得到清晰的 （选填“放大”、“缩小”）的 （选填“虚”、“实”）像，再看近处物体，若还想在纸上得到清晰的像，应将纸筒间的距离 （选填“变大”、“变小”、“不变”）。
（2）小亮照镜子时感觉：物体离平面镜越近，成的像越大。为了探究“平面镜所成像的大小与物距是否有关？”，他选取了薄透明平板玻璃、相同的短蜡烛A和B、相同的长蜡烛C和D等器材进行实验。以下是他的部分实验步骤，请你帮他补充完整：
①如图丙所示，用蜡烛A当物体，将蜡烛A放在玻璃前面20cm处，将等长的另一支蜡烛放在玻璃后面适当位置，观察到其与蜡烛A的像完全重合。
②保持 不变，改变 ，将等长的另一支蜡烛放在玻璃后面，调整其位置，观察其是否能与此时的像完全重合。（以上两空均选填“物体大小”“物距”）
16．（3分）在探究“固体熔化时温度变化规律”的实验中，取两个相同的试管A、B，在A试管中放入蜂蜡，在B试管中放入冰，已知蜂蜡是非晶体，冰是晶体，且蜂蜡的沸点高于水的沸点。如图甲所示，两个试管放入同一杯水中加热，请你完成下面的探究实验：
（1）开始实验后，某一时刻B试管中温度计的示数如图所示，温度为 ℃。
（2）两种物质熔化前后温度随时间变化关系的图象如图乙所示，通过分析图象可知，晶体熔化特点是持续吸热， 。
（3）22min时B试管中的水 （填“能”或“不能”）沸腾。从12min到第16min，蜂蜡的内能 （填“增加”或“不变”）。
17．（3分）探究产生感应电流条件的实验步骤如图中的甲、乙、丙所示：
（1）以下磁体两极间磁感线的画法中，正确的是 。
（2）实验中，通过观察 来判断电路中是否有感应电流。
（3）比较图中的 两图可知，产生感应电流的一个条件是电路要闭合；闭合开关，当蹄形磁体或导体做下列的运动，可以产生感应电流的是 （填写选项中的字母）。
A.导体不动，蹄形磁体做左右运动
B.蹄形磁体不动，导体在蹄形磁体中上下运动
C.蹄形磁体不动，导体在蹄形磁体中左右运动
D.蹄形磁体不动，导体在蹄形磁体中斜向上或斜向下运动
18．（5分）小华使用图甲装置来探究影响滑动摩擦力大小的因素。
（1）实验中，应沿 方向拉动弹簧测力计，使木块在水平木板上做 运动。
（2）某次正确实验中，弹簧测力计的指针位置如图乙所示，木块受到的滑动摩擦力大小为 N，方向为 。
（3）小华利用图丙中场景①和②来探究滑动摩擦力与压力的关系，请指出她在实验中明显的不当之处： 。
（4）在某次实验中，小华拉动木块在木板上运动，木块运动的路程﹣时间图像如图丁所示。若用F1和F2分别表示0～t1和t1～t2时间内弹簧测力计的示数，则可判断F1 F2（填“＞”、“＜”或“＝”）。
19．（4分）小明在实验室做“测量定值电阻Rx的阻值”实验，所使用的电源电压恒为3V，滑动变阻器的最大阻值为R，待测电阻Rx的阻值约为10Ω。
（1）如图所示是小明连接的实验电路。
①闭合开关，电压表 示数，电流表 示数。（均选填“有”或“无”）
②该电路中存在导线连接错误，请在接错的导线上画“×”，并用笔画线代替导线画出正确的实物电路连接图。
（2）正确连接电路后，闭合开关，调节滑动变阻器的滑片，当电流表的示数为0.26A时，电压表的示数如图乙所示。
①此次测量的待测电阻Rx的阻值为 Ω。
②为了使测量值更接近真实值，下一步，应将滑片向 （选填“C”或“D”）端移动，进行多次测量并计算电阻阻值的平均值，以减小实验误差。
（3）在实验过程中，电流表突然损坏而无法正常使用，小明用一根导线替代电流表，利用现有器材也测出了一组数据并计算出了待测电阻的阻值操作步骤如下：
①调节滑片P至滑动变阻器的阻值 处，闭合开关，读出电压表示数为U1；
② ，读出电压表示数为U2。
③待测电阻Rx＝ （用已知量和测量量表示）。
20．（4分）给厨房里的水池注水时，常会因工人忘记拔出塞子导致水溢出水池，为此，小明发明“自动拔塞器”，如图甲所示，厨房里水池的底部开口处装有一塞子；用一块边长为0.1m的立方体塑料泡沫A，其下端用细线连接到塞子上，
向水池内注水至如图乙位置，此时A有的体积没入水中；继续向容器中加水，如图丙所示，当A刚好全部没入水中时，塞子被拉开。（ρ水＝1×10³kg/m³，g取10N/kg）求：
（1）塑料泡沫A的密度；
（2）塞子被拉开时，细线对塑料泡沫A的拉力。
21．（7分）用如图所示的滑轮组将重60N的货物匀速提升1m的过程中，所用拉力F＝40N．不计绳重及滑轮与轴之间的摩擦。求：
（1）上述过程中的有用功W；
（2）上述过程中提升动滑轮所做的功W。
（3）若用该滑轮组匀速提起80N的货物，则滑轮组的机械效率η为多大？
22．（7分）如图所示的电路中，电源两端电压保持不变，电阻丝R1的阻值为10Ω。当开关S闭合后，电压表的示数为2V，电流表的示数为0.4A。
求：（1）通电10s电阻丝R1产生的热量；
（2）R2的阻值；
（3）电路消耗的总功率。
参考答案
一．选择题（共10小题，满分20分，每小题2分）
1．解：人工造雪机在造雪时，吸入大量的水而产生雪，因此这个“雪”是由“水”变化来的，是液态变为固态的过程，属于凝固现象。
故选：B。
2．解：
A、用放大镜看字时，字变大了，属于凸透镜成像，是由于光的折射形成的，故A正确；
B、影子的形成说明光是沿直线传播的，由于光的直线传播，光被物体挡住后，物体后面就会呈现出阴影区域，就是影子，故B错误；
C、小孔成像是由光的直线传播形成的，故C错误；
D、景物在水中形成“倒影”，属于平面镜成像，是由于光的反射形成的，故D错误。
故选：A。
3．解：A、频率与音调有关，弦振动的频率越高，发出的声音音调越高，故A错误；
B、弦振动的振幅越大，发出的声音响度越大，故B错误；
C、二胡发出的声音是由弦振动产生的，故C正确；
D、根据从环保角度出发的噪声定义可知，一切干扰人们学习、休息和工作的声音都是噪声，在有些情况下，二胡发出的声音也可以成为噪声，故D错误。
故选：C。
4．解：
A、电能表的转盘转得越快，说明电流通过用电器做功越快，因电流做功的多少还与通电时间有关，所以，不能确定电流做功的多少（即不能确定用电器消耗电能的多少），故A错误；
B、有金属外壳的用电器的三脚插头，较长的脚（标有“E”的插头）与该用电器的外壳相连，再通过三孔插座与地线相连，可防止因外壳漏电而触电，故B正确；
C、空气开关跳闸是由电路中电流过大造成的，可能是短路也可能是用电器的总功率过大，故C错误；
D、看完电视要切断电源，避免待机时消耗电能，故D错误。
故选：B。
5．解：A、吸尘器在工作时，由于转动的扇叶处气体的流速大，压强小，从而在周围大气压的作用下将灰尘、纸屑等垃圾“吸”入，是利用流体压强与流速的关系工作的，故A不合题意；
B、液位计是上端开口，底部相连的容器，构成了一个连通器，故B符合题意；
C、密度计是利用物体的漂浮条件来工作的，与连通器无关，故C不合题意；
D、订书机中应用了多种物理知识，包括杠杆、压强等，与连通器无关，故D不合题意。
故选：B。
6．解：
A、由图可知，汽油机两个气门关闭，火花塞点火，活塞向下运动，所以为做功冲程，故A正确；
B、汽油机的效率越高，有用功与汽油完全燃烧放出热量的比值越大，即在做功相同的情况下，汽油完全燃烧放出热量少，则消耗的汽油较少，故B错误；
C、热值是燃料的一种特性，只与燃料的种类有关，因此当汽油不断减少时，汽油的热值不变，故C错误；
D、汽油机是点燃式，压缩冲程压缩的程度不大，内能转化为机械能的效率较低，故通常汽油机的效率低于柴油机，故D错误。
故选：A。
7．解：竿处于最大弹性形变时的弹性势能是最大的，从竿处于最大弹性形变到运动员松开竿的过程中，杆的弹性形变程度变小，弹性势能变小，人的质量不变，高度变大，重力势能变大，速度变大，动能变大，人的机械能变大，是杆的弹性势能转化为人的机械能。
故选：D。
8．解：根据P＝知，两灯泡的电阻分别为：
R1＝＝＝8Ω，R2＝＝＝4Ω，
AB、灯L1正常发光时，其两端的电压为4V，保持滑片P的位置不变，接入灯L2，两灯的电阻不同，
则ab间的电压会发生变化，故灯L2不会正常发光，故AB错误；
CD、灯L1正常发光时的电流为：I＝＝＝0.5A；
根据串联电路电压特点可知，滑动变阻器两端的电压为：
U'＝U﹣U1＝12V﹣4V＝8V，
由欧姆定律得，滑动变阻器接入电路的电阻为：
R'＝＝＝16Ω，
换上L2后的总电阻为：R＝R2+R'＝4Ω+16Ω＝20Ω，
此时电路中的电流为：I''＝＝＝0.6A，
灯L2的实际功率为：P′2＝I″2R2＝（0.6A）2×4Ω＝1.44W，故C正确，故D错误。
故选：C。
9．解：
对于杠杆ABC，B点是支点，动力作用在A点，阻力作用在C点；脚踩下踏板时，动力臂大于阻力臂，属于省力杠杆；
对于杠杆A'B'C'，支点是A'，动力作用在B'点，阻力作用在C'点；在打开盖子的过程中，动力臂小于阻力臂，属于费力杠杆。
故选：C。
10．解：由电路图可知，滑动变阻器与电阻R1串联，电压表测量滑动变阻器两端的电压，电流表测量电路中的电流；
ABC、因串联电路中电流处处相等，所以为了既不烧坏电流表，又不烧坏电阻，比较各电流值可知，电路中的最大电流为I最大＝0.5A；
当电流最大为0.5A时，电阻R1两端的最大电压为：U1最大＝I最大R1＝0.5A×6Ω＝3V；
则滑动变阻器两端的最小电压：U2最小＝U﹣U1最大＝4.5V﹣3V＝1.5V；
由串联分压的规律可知，当滑动变阻器两端的电压最小时，其连入电路的电阻最小，
由欧姆定律可得，滑动变阻器连入电路的最小阻值为：
R2小＝＝＝3Ω；
由于电压表的量程为“0～3V”，则电压表示数最大为：U2最大＝3V，
当变阻器两端的电压最大时，R1两端的电压最小，
则有：U1最小＝U﹣U2最大＝4.5V﹣3V＝1.5V，
电路中最小电流为：I最小＝＝＝0.25A；
此时滑动变阻器接入电路的最大阻值为：
R2大＝＝＝12Ω；
所以电路中的电流范围为0.25A～0.5A，电压表的示数变化范围为1.5V～3.0V，滑动变阻器的取值范围为3Ω～12Ω，故AB正确，C错误；
D、由P＝I2R可知，定值电阻R1的最小功率与最大功率之比：
Pmin：Pmax＝IR1：IR1＝I：I＝（0.25A）2：（0.5A）2＝1：4，故D正确。
故选：C。
二．填空题（共12小题，满分50分）
11．解：走进花丛闻到鲜花盛开散发出的阵阵花香，这是扩散现象；烈日当空来到湖边玩耍时发现石头烫脚，石头温度的升高是通过热传递的方式改变内能的；而湖水却依旧清凉，这是因为水的比热容大。
故答案为：扩散；热传递；比热容。
12．解：传感器自身的镜头相当于照相机，通过镜头拍摄时，所成的像是倒立、缩小的实像；
由于电磁波可以在真空中传播，所以探测器将图像发回地面时，利用了电磁波来传递信息。
故答案为：缩小；电磁波。
13．解：物体完全浸没时，所受的浮力：
F浮＝ρ水gV排＝1.0×103kg/m3×10N/kg×1×10﹣3m3＝10N，
物体的重力：G＝8N，
则，F浮＞G，
所以，当物体静止时处于漂浮状态，受到的浮力：F浮′＝G＝8N。
故答案为：8。
14．解：由电路图可知，两电阻并联，电流表A1测R2支路的电流，电流表A2测干路电流；
因并联电路中各支路两端的电压相等，
所以R1和R2两端的电压之比是1：1；
所以，通过两支路的电流分别为：
I1＝＝，I2＝＝，
因并联电路中干路电流等于各支路电流之和，
所以，干路电流：
I＝I1+I2＝+＝，
则电流表A1与A2示数之比：
IA1：IA2＝：＝2：3。
故答案为：2：3；1：1。
15．解：（1）图甲是自制简易手机投影仪，墙上能承接到的像是实像，若要使墙上的像变大，物距要减小，所以减小手机和透镜之间的距离。
图乙是自制简易相机，当用来看1米处的景物时，在半透明纸上成承接到实像，此时物距大于像距，凸透镜成倒立、缩小的实像。再看近处物体，物距减小，若还想在纸上得到清晰的像，像距要增大，应将纸筒间的距离变大。
（2）为了探究“平面镜所成像的大小与物距是否有关？”，保持物体大小不变，改变物距大小，重复进行步骤①，观察到其与蜡烛A的像完全重合，说明平面镜成像大小跟物距没有关系。
故答案为：（1）减小； 缩小；实；变大；（2）物体大小； 物距。
16．解：（1）由图甲可知，温度计的分度值为1℃，温度在0℃以下，故示数为﹣4℃；
（2）由图乙知，4min到10min是冰的熔化阶段，此过程中不断吸热，温度保持不变；
（3）液体沸腾的必须满足两个条件：①达到沸点，②继续吸热；由乙图可知，冰熔化为水后和蜂蜡的温度升高到98℃时温度都不再升高，说明烧杯内的水已沸腾，且沸点为98℃，由图知在22min时，B试管内的水温度达到沸点，但不能从烧杯内的水中继续吸热，故不能沸腾；从第18min到第22min，蜂蜡的温度保持和水的沸点温度98℃相同，故不能从烧杯内的水中吸热，内能不变。
故答案为：（1）﹣4；（2）温度保持不变；（3）不能，不变。
17．解：（1）根据磁体周围的磁感线都是从N极出发，回到S极，故A正确，BCD都错误。
（2）电路中，通过观察小量程电流表指针是否发生偏转来反映电路中是否有感应电流产生；
（3）甲丙两图，导体在磁场中做切割磁感线运动，甲电路中没有感应电流，丙电路中有感应电流，说明产生感应电流，电路必须是闭合电路。
A.导体不动，蹄形磁体做左右运动，导体相对于磁场做切割磁感线运动，电路中产生感应电流。
B.蹄形磁体不动，导体在蹄形磁体中上下运动，导体在磁场中没有切割磁感线运动，电路中没有感应电流产生。
C.蹄形磁体不动，导体在蹄形磁体中左右运动，导体在磁场中做切割磁感线运动，电路中产生感应电流。
D.蹄形磁体不动，导体在蹄形磁体中斜向上或斜向下运动，导体在磁场中做切割磁感线运动，电路中产生感应电流。
故ACD操作时，电路中都有感应电流产生。
故答案为：（1）A；（2）小量程电流表指针是否发生偏转；（3）甲丙；ACD。
18．解：（1）当用弹簧测力计沿水平方向拉动木块，使其在长木板上做匀速直线运动时，木块处于平衡状态，根据二力平衡知识，此时摩擦力的大小等于弹簧测力计的示数；
（2）由图可知，用弹簧测力计水平向右匀速拉动木块，弹簧测力计的分度值为0.2N，其示数大小为3.4N，木块受到的滑动摩擦力大小为3.4N，摩擦力方向水平向左；
（3）由图丙可知，①和②两实验接触面的粗糙程度不同，压力不同，由于没有控制接触面粗糙程度相同，无法探究摩擦力与压力之间的关系；
（4）由图可知，木块在0～tl和t1～t2内运动的路程和时间均成正比，说明木块在0～tl和t1～t2内均做匀速直线运动，同一木块在粗糙程度相同的水平面上运动，压力不变，接触面的粗糙程度相同，所以木块受到的滑动摩擦力相同，木块做匀速直线运动，拉力等于滑动摩擦力，所以拉力也相等，即F1＝F2。
故答案为：（1）水平；匀速直线；（2）3.4；水平向左；（3）没有控制接触面粗糙程度相同；（4）＝。
19．解：（1）①由图可知，闭合开关，电压表与电流表串联后并联在待测电阻Rx的两端，电压表测量待测电阻Rx两端的电压，有示数；因电压表内阻很大，可视为断路，故电流表无示数；
②该实验中，电压表应与Rx并联，故连接与滑动变阻器之间的导线接错，应与电压表的正接线柱相连，正确的电路连接如图所示：
（2）①如图乙所示，电压表选用的是小量程，分度值为0.1V，电压表的示数为2.6V，此时通过的电流为0.26A，根据欧姆定律计算待测电阻Rx的阻值为：Rx＝；
②因电压表示数接近3V，要进行多次实验，则应减小Rx两端的电压，由U＝IR可知，应减小电路中的电流，即增大滑动变阻器接入电路的阻值，故滑片应向C端移动；
（3）用一根导线替代电流表，Rx与滑动变阻器串联，电压表测量Rx两端的电压，实验时，应先将滑动变阻器的滑片调到阻值最大处，闭合开关，滑动变阻器以最大阻值R接入电路，Rx两端电压为U1，再调节滑片，当滑片位于最小阻值处时，变阻器接入电路的电阻为0，Rx两端电压为U2，为电源电压；当滑动变阻器的滑片调到阻值最大处时，通过Rx的电流为：，则待测电阻Rx＝＝；
故答案为：（1）①有；无；②如图所示；（2）①10；②C；（3）①最大；②调节滑片P至滑动变阻器的阻值最小处；③。
20．解：（1）塑料泡沫A的体积：V＝L3＝（10cm）3＝1000cm3＝1×10﹣3m3，
图乙中，塑料泡沫A排开水的体积：V排＝V＝×1×10﹣3m3＝4×10﹣4m3，
塑料泡沫A受到的浮力：F浮＝ρ水gV排＝1.0×103kg/m3×10N/kg×4×10﹣4m3＝4N，
因塑料泡沫A漂浮，
所以，塑料泡沫A的重力：G＝F浮＝4N，
由G＝mg可得，塑料泡沫A的质量：m＝＝＝0.4kg，
则塑料泡沫A的密度：ρ＝＝＝0.4×103kg/m3；
（2）当A刚好全部没入水中时，塞子被拉开，
塑料泡沫A排开水的体积：V排′＝V＝1×10﹣3m3，
塑料泡沫A受到的浮力：F浮′＝ρ水gV排′＝1.0×103kg/m3×10N/kg×1×10﹣3m3＝10N，
细线对塑料泡沫A的拉力：F拉＝F浮′﹣G＝10N﹣4N＝6N。
答：（1）塑料泡沫A的密度为0.4×103kg/m3；
（2）塞子被拉开时，细线对塑料泡沫A的拉力为6N。
21．解：
（1）有用功：
W有用＝Gh＝60N×1m＝60J；
（2）由图可知，n＝2，则绳端移动的距离s＝nh＝2×1m＝2m，
拉力做的总功：
W总＝Fs＝40N×2m＝80J，
不计绳重及滑轮与轴之间的摩，提升动滑轮所做的额外功：
W额＝W总﹣W有用＝80J﹣60J＝20J；
（3）由W额＝G轮h可得动滑轮重力：
G轮＝＝＝20N，
用该滑轮组匀速提起G′＝80N的货物，滑轮组的机械效率：
η′＝＝＝＝×100%＝80%。
答：（1）上述过程中的有用功为60J；
（2）上述过程中提升动滑轮所做的功为20J；
（3）若用该滑轮组匀速提起80N的货物，滑轮组的机械效率为80%。
22．解：（1）由电路图可知，R1与R2串联，电压表测R2两端的电压，U2＝2V，电流表测电路中的电流。
当开关S闭合后，电流表示数为0.4A，所以通电10s电阻R1产生的热量：
Q1＝I2R1t＝（0.4A）2×10Ω×10s＝16J；
（2）根据I＝知R2的阻值为：
R2＝＝＝5Ω；
（3）由U＝IR可得：
U1＝IR1＝0.4A×10Ω＝4V，
因串联电路中总电压等于各分电压之和，所以，电源电压为：
U＝U1+U2＝4V+2V＝6V，
电路消耗的总功率为：
P＝UI＝6V×0.4A＝2.4W。
答：（1）通电10s电阻丝R1产生的热量为16J；
（2）R2的阻值为5Ω；
（3）电路消耗的总功率为2.4W。
