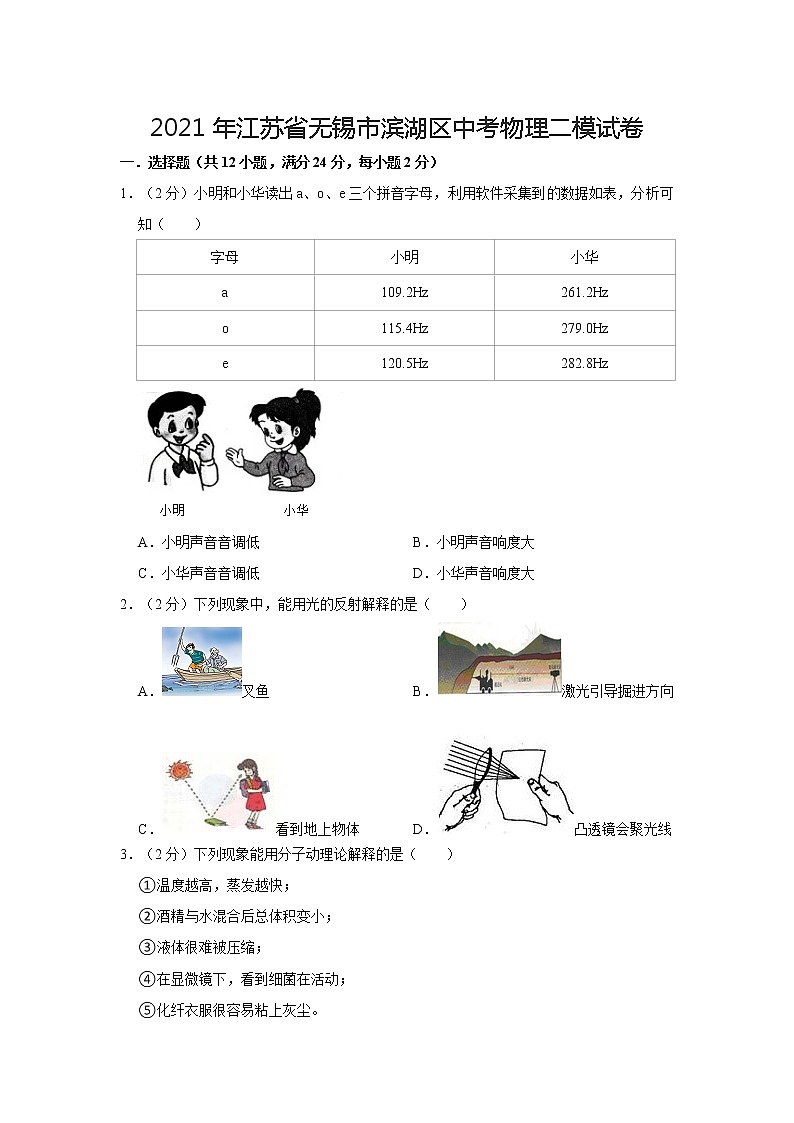

2021年江苏省无锡市滨湖区中考物理二模试卷

这是一份2021年江苏省无锡市滨湖区中考物理二模试卷，共24页。

1．（2分）小明和小华读出a、、e三个拼音字母，利用软件采集到的数据如表，分析可知（ ）
A．小明声音音调低B．小明声音响度大
C．小华声音音调低D．小华声音响度大
2．（2分）下列现象中，能用光的反射解释的是（ ）
A．叉鱼B．激光引导掘进方向
C．看到地上物体D．凸透镜会聚光线
3．（2分）下列现象能用分子动理论解释的是（ ）
①温度越高，蒸发越快；
②酒精与水混合后总体积变小；
③液体很难被压缩；
④在显微镜下，看到细菌在活动；
⑤化纤衣服很容易粘上灰尘。
A．①②③④B．③④⑤C．①②③D．②③④⑤

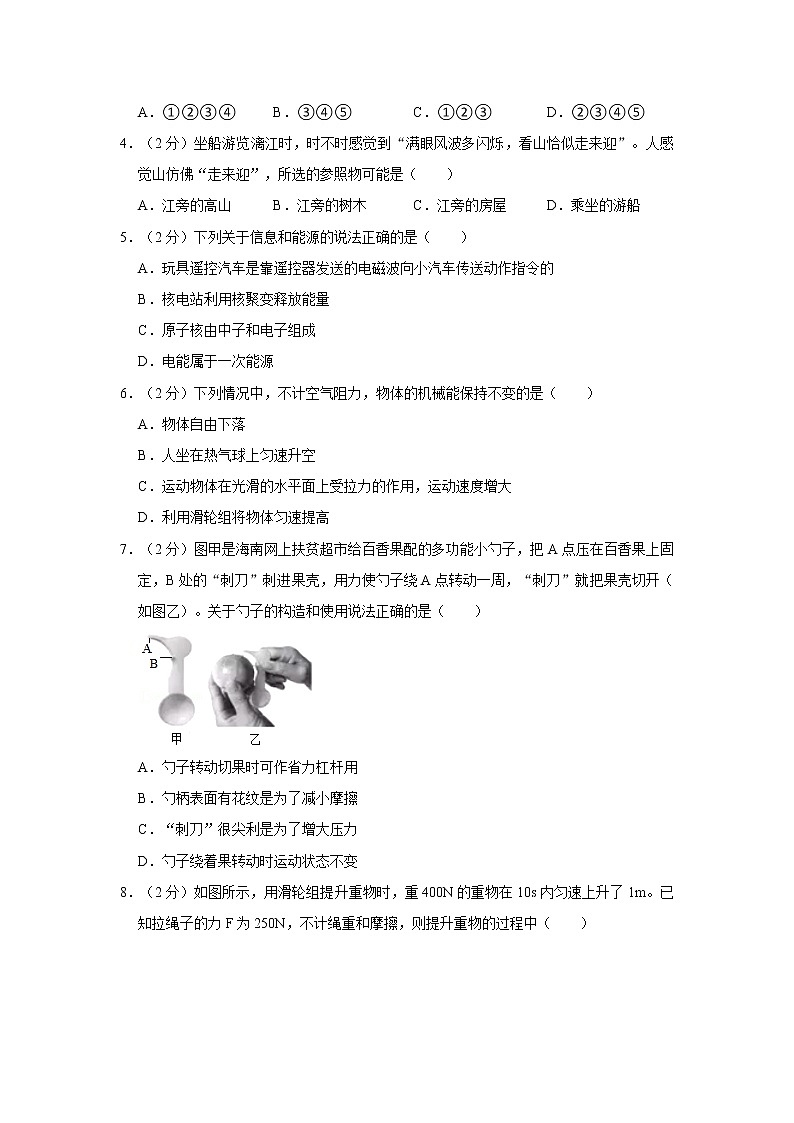

4．（2分）坐船游览漓江时，时不时感觉到“满眼风波多闪烁，看山恰似走来迎”。人感觉山仿佛“走来迎”，所选的参照物可能是（ ）
A．江旁的高山B．江旁的树木C．江旁的房屋D．乘坐的游船
5．（2分）下列关于信息和能源的说法正确的是（ ）
A．玩具遥控汽车是靠遥控器发送的电磁波向小汽车传送动作指令的
B．核电站利用核聚变释放能量
C．原子核由中子和电子组成
D．电能属于一次能源
6．（2分）下列情况中，不计空气阻力，物体的机械能保持不变的是（ ）
A．物体自由下落
B．人坐在热气球上匀速升空
C．运动物体在光滑的水平面上受拉力的作用，运动速度增大
D．利用滑轮组将物体匀速提高
7．（2分）图甲是海南网上扶贫超市给百香果配的多功能小勺子，把A点压在百香果上固定，B处的“刺刀”刺进果壳，用力使勺子绕A点转动一周，“刺刀”就把果壳切开（如图乙）。关于勺子的构造和使用说法正确的是（ ）
A．勺子转动切果时可作省力杠杆用
B．勺柄表面有花纹是为了减小摩擦
C．“刺刀”很尖利是为了增大压力
D．勺子绕着果转动时运动状态不变

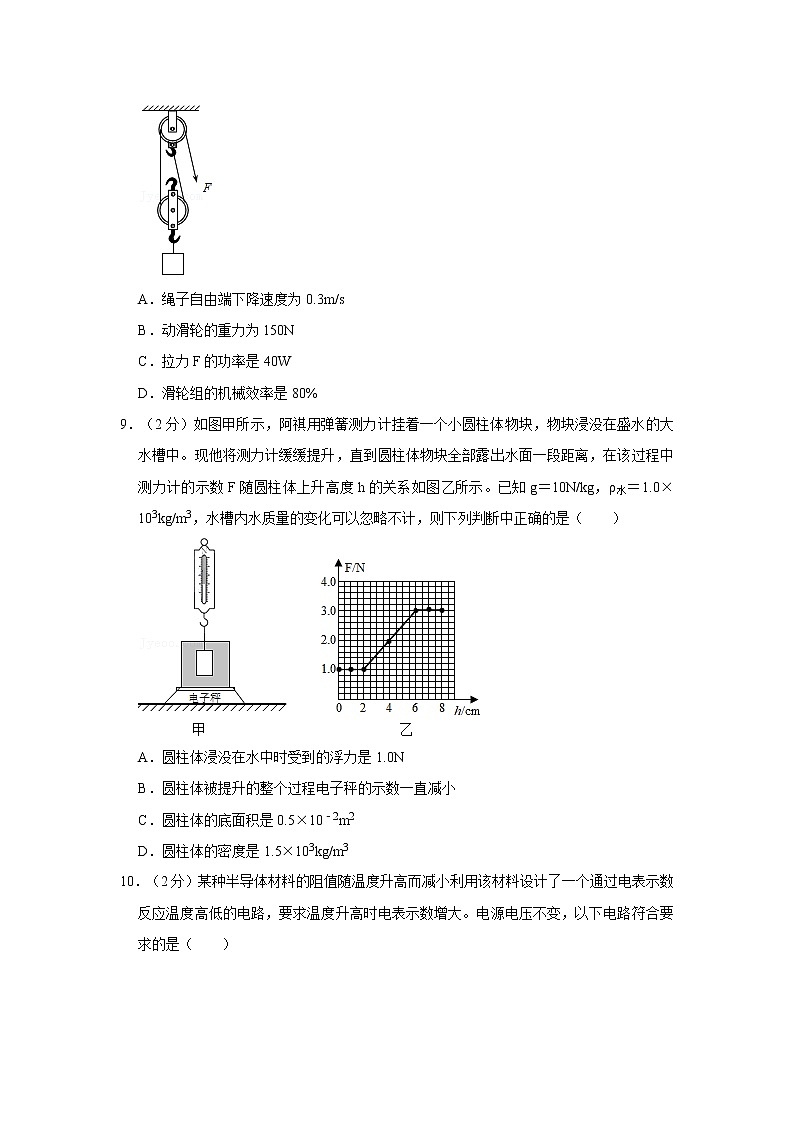

8．（2分）如图所示，用滑轮组提升重物时，重400N的重物在10s内匀速上升了1m。已知拉绳子的力F为250N，不计绳重和摩擦，则提升重物的过程中（ ）
A．绳子自由端下降速度为0.3m/s
B．动滑轮的重力为150N
C．拉力F的功率是40W
D．滑轮组的机械效率是80%
9．（2分）如图甲所示，阿祺用弹簧测力计挂着一个小圆柱体物块，物块浸没在盛水的大水槽中。现他将测力计缓缓提升，直到圆柱体物块全部露出水面一段距离，在该过程中测力计的示数F随圆柱体上升高度h的关系如图乙所示。已知g＝10N/kg，⍴水＝1.0×103kg/m3，水槽内水质量的变化可以忽略不计，则下列判断中正确的是（ ）
A．圆柱体浸没在水中时受到的浮力是1.0N
B．圆柱体被提升的整个过程电子秤的示数一直减小
C．圆柱体的底面积是0.5×10﹣2m2
D．圆柱体的密度是1.5×103kg/m3
10．（2分）某种半导体材料的阻值随温度升高而减小利用该材料设计了一个通过电表示数反应温度高低的电路，要求温度升高时电表示数增大。电源电压不变，以下电路符合要求的是（ ）
A．B．
C．D．
11．（2分）如图，甲、乙、丙三图的装置完全相同，燃料的质量相同，烧杯内液体的初温与质量也相同，不考虑热量损失。下列选项正确的是（ ）
A．加热相同时间，对比甲、乙两图，若燃料2的热值较高，可得乙图液体末温较高
B．加热相同时间，对比乙、丙两图，若液体b的末温较高，可得燃料1的热值较大
C．加热相同时间，对比乙、丙两图，若液体a的末温较高，可得液体a的比热容较小
D．对比甲、丙两图，若两液体的末温相同，甲燃料1消耗较多，可得液体a的比热容较小
12．（2分）在如图甲所示的电路中，电源电压保持不变，R1为定值电阻，闭合开关S，将滑动变阻器R2的滑片P从最左端滑到最右端，两电压表示数随电流表示数变化的完整图线如图乙所示。则下列说法正确的是（ ）
A．电压表V1对应的是图线②
B．R2的最大阻值小于R1的阻值
C．电压满足Uc＝Ua+Ua′
D．电路的最大总功率为2UbIb
二．填空题（共10小题，满分24分）
13．（3分）今年年初在抗击新型冠状病毒期间，医护人员穿着厚厚的防护服、戴上口罩和眼罩，眼罩上的玻璃片常常模糊不清，这是由于水蒸气在玻璃片上 形成的；管控期间各高速出口、小区出入口等地方需要进行测量体温，使用的一种测温枪可以快速对进出人员进行非接触式体温测量，这种测温枪利用 进行工作，它在真空中的传播速度为 m/s。
14．（2分）如图所示，从左到右是小明测量盐水密度的过程，倒入量筒的盐水质量和体积分别是 g和 cm3，盐水的密度是 kg/m3。
15．（2分）“鲤鱼跃龙门”寄托着人们祈盼飞跃的美好愿望。当鲤鱼离开水面向上跃起的过程中，它在水中所成的像与水面的距离 ，像的大小 （均选填“变大”、“变小”或“不变”）。
16．（3分）在“探究凸透镜成像的规律”实验中，某同学的实验如图所示。
（1）如图所示，要使烛焰的像成在光屏的中央，光屏应向 移动。
（2）实验用凸透镜的焦距为10cm，当把蜡烛放在距离凸透镜15cm处，调节另一侧光屏的位置，可得到烛焰清晰的倒立、 （选填“放大”、“缩小”或“等大”）的实像。
（3）某小组实验时对装置进行了改进，将蜡烛换成LED灯，而且将光屏换成带有方格的光屏。你认为实验小组对该实验进行改进的优点之一是 。
17．（2分）在“观察水的沸腾”的实验中，安装如图甲所示的实验装置时，石棉网的高度应根据 的高度调节，实验过程中，当水温上升到80℃时，每隔0.5min记录一次温度计的示数，当观察到水中有大量的气泡产生，且在上升过程中体积逐渐 升至水面破裂，我们认为水开始沸腾，沸腾一段时间后停止加热，测出该过程中的温度绘制出温度随时间的变化图象如图乙所示，根据图象可知水的沸点为 ℃，沸腾时，持续加热水温不变的主要原因是 。
18．（2分）用燃气灶烧水时，把2kg初温为20℃的水加热到100℃，共燃烧了40g 天然气（假设天然气完全燃烧）．已知天然气的热值为4.2×107 J/kg，水的比热容为4.2×103 J/（kg•℃）
（1）水的内能增加了 J，这是通过 的方式增加内能的。
（2）燃气灶烧水的效率为 %。
19．（3分）如图探究影响滑动摩擦力大小的因素，物体A的重为12N。
（1）如图甲，加速拉动木板，则测得的A的摩擦力 （选填“偏大”、“偏小”或“不受影响”）。
（2）由图 两次实验，可以探究滑动摩擦力与接触面粗糙程度的关系。
（3）由甲、丙两图的实验结论可知，丁图中氢气球对A向上的拉力为 N。
20．（3分）某同学用如图所示容器研究液体内部压强与哪些因素有关。他在容器中间用隔板分成左右两部分，隔板靠近下部有一圆孔用薄橡皮膜封闭，橡皮膜两侧压强不同时，其形状发生改变。当隔板两侧注入相同深度、密度均为ρ1的同种液体时，橡皮薄膜形状如图（a）所示；当隔板两侧注入不同深度、密度均为ρ1的同种液体时，橡皮薄膜形状如图（b）所示；当隔板两侧注入相同深度、密度为ρ1和ρ2不同液体（ρ1＜ρ2）时，橡皮薄膜形状如图（c）所示。
①比较图（a）和（b）可知： 。
②比较图（a）和（c）可知： 。
21．（2分）如图电路中，R1＝12Ω，R2＝6Ω，当开关S闭合时，电流表A1、A2的示数比是 ，R1和R2两端的电压之比是 .
22．（2分）踢足球是青少年喜爱的一项体育活动，用脚将足球踢起后，空中飞行的足球最终要落回地面，这是因为足球受到了 的作用，落回地面的球会滚动一会儿，最终又停下来，这又是因为足球受到了 的作用。
三．作图题（共7小题，满分32分）
23．（2分）请在图中根据入射光线画出相对应的折射光线。
24．（2分）如图所示，烧杯静止在斜面上，小球悬浮在水中。请作出小球所受的浮力和烧杯对斜面的压力的示意图。
25．（2分）图甲是一个带开关和指示灯的三孔插座。小明发现当开关断开时指示灯不发光，插孔也不能提供工作电压；当开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。请在图乙中画出插座中的开关、指示灯（连限流电阻）和插孔的连接方式，并把插座与电源线接通。
26．（6分）图甲是某新型太阳能汽车，该汽车的动力完全由安装在车顶的电池板收集的太阳能提供。汽车（包括司乘人员）的质量为1.2t，接收太阳能电池板的面积为8m2，在水平路面上以恒定功率做直线运动的v﹣t图象如图乙（取g＝10N/kg）。
（1）如汽车匀速行驶过程中所受阻力大小为车重的0.02倍，则汽车牵引力为多大？
（2）求汽车在0～20s内牵引力做的功。
（3）若汽车吸收的太阳能转化为机械能的效率为40%，则太阳光照射到地面单位面积上的辐射功率为多少？
27．（6分）小明在“探究物体的动能大小跟哪些因素有关“的实验中，他用质量不同的两个小钢球m和M（M的质量大于m），分别从不同的高度h和H（H＞h）静止开始滚下，观察木块B被撞击后移动的距离，实验过程中如图甲、乙、丙所示。
（I）小明通过观察木块B移动的距离长短，来判断小球动能的大小，这种研究方法 （选填“控制变量法”或“转换法”）；若水平面绝对光滑，本实验将 （选填“能”或“不能”）达到探究目的。
（2）由甲、乙两图可得实验结论：物体的动能大小与 。
（3）小丽根据甲、丙两图得出结论：物体动能的大小与质量有关，她的看法是否正确。 （选填“正确”或“错误”），理由是 。
（4）另一同学用如图丁、戊所示的方法探究动能的大小与速度的关系，他将相同质量的小球从不同高度（h2＞h1）由静止开始释放，通过观察木块在铁板和毛巾上滑行的距离来判断小球动能的大小，这种方法是 （选填“正确的”或“错误的”）。
28．（8分）小红和小明进行“测量小灯泡的额定功率”的实验，实验室提供的器材有：不同规格的小灯泡和滑动变阻器、1.5V的干电池（若干）和其他常用器材。
（1）图甲是小红进行实验的实物电路图，小灯泡额定电压为3.8V，滑动变阻器的规格为“10Ω 1A”，请用笔画线代替导线，将图中的电路连接完整，使闭合开关时滑动变阻器连入电路的阻值最大。
（2）连接好电路之后，闭合开关，移动滑片，发现小灯泡始终不发光，小红猜想可能的原因：①小灯泡的灯丝断了；②小灯泡短路；③滑动变阻器断路。她再观察，发现电流表示数为零，由此可判断猜想 是错误的；又进一步观察到电压表有示数，最终确定猜想 是正确的。（两空均选填“①”、“②”或“③”）
（3）排除故障后，小红移动滑片，使电压表的示数达到小灯泡的额定电压，此时电流表的指针如图乙所示，小灯泡的额定功率为 W。
（4）小明用小红的实验电路接着测量规格为“2.5V 0.3A”小灯泡的额定功率。闭合开关，保证小灯泡发光的情况下，无论如何移动滑片，电压表示数始终高于2.5V，为此必须对实验器材进行调整，下列措施可行的是： 、 。（填字母代号）
A.换最大阻值较小的滑动变阻器
B.串联定值电阻
C.减少电池个数
D.增加电池个数
29．（6分）图1是自动注水喷洒循环工作装置示意图：可绕O点自由转动的轻质杠杆A端通过轻绳悬挂一圆柱体，B端固定一轻质三角支架，支架与固定不动的压力敏感电阻RF保持水平接触挤压，杠杆保持水平平衡。已知OA：OB＝1：4，圆柱体的底面积为0.01m2，高度为2m，质量为16kg，圆柱体底面到水箱底部的距离为0.2m，圆柱体水箱的底面积S＝0.41m2，水箱高度足够；闭合S1和S2，当电磁铁线圈中的电流I≥0.2A时，吸引衔铁K，喷洒系统将水箱中的水抽出，向外喷洒；当电磁铁线圈中的电流I≤0.12A时，释放衔铁K，注水系统向水箱中注水，线圈电阻不计；电压U＝6V，电阻箱R调至某一阻值；RF的阻值与支架所施加压力F的关系图线如图2所示，g取10N/kg。
（1）从如图1所示的水位开始注水，随着水位上升，圆柱体受到的浮力将 ，电磁铁的磁性 （以上两空均选填“增大”或“减小”）。
（2）已知水箱内的初始水位即为所设定的最低水位0.4m（如图1）；注水系统正常工作时，其功率100W，每秒钟给水箱注水量恒为0.004m3；喷洒系统正常工作时，其功率为200W，每秒钟喷出水量恒为0.002m3，求：
①电阻箱R的阻值为 Ω，所设定的最高水位为 m；
②该装置正常工作12min，喷洒系统和注水系统消耗的总电能。
（3）为增大设定的最高水位，应适当 （选填“增大”或“减小”）电阻箱R的阻值，与原来相比，此时水箱内最高水位与最低水位高度差将 （选填“增大”、“减小”或“不变”）。
参考答案
一．选择题（共12小题，满分24分，每小题2分）
1．解：由表中数据可知，小明和小华读出a、、e三个拼音字母时，小华发出声音的频率比小明高，所以小华声音的音调高，小明声音的音调低，故A正确，C错误。
响度大小与振幅和距离发声体的远近有关，从表中得不到影响响度的信息，无法比较响度大小，故BD错误。
故选：A。
2．解：
A、鱼在水中，而人在船上，则来自鱼的光线需要从水中射向空气中进入人眼，此时光线就会发生折射，折射光线进入人眼，人看到的是鱼的虚像，由于虚像的位置比鱼的位置要高，所以我们要瞄准看到的鱼的下方去叉；与题意不符；
B、由图可知，激光引导掘进方向是利用了光的直线传播，由于光是沿直线传播的，所以光引导的掘进方向也是直的；与题意不符；
C、看到地上物体是由于光的反射，反射光线进入眼睛。符合题意；
D、凸透镜会聚光线是由于光的折射。与题意不符；
故选：C。
3．解：①温度越高，分子无规则运动越快，蒸发越快，故能用分子动理论解释；
②酒精与水混合后，由于分子在永不停息地做无规则运动且分子间存在间隙，酒精分子和水分子彼此进入对方，总体积变小，故能用分子动理论解释；
③液体很难被压缩，是因为分子有一定的体积和分子间存在斥力，故能用分子动理论解释；
④在显微镜下，看到细菌在活动，细菌不是分子，故不能用分子动理论解释；
⑤化纤衣服很容易粘上灰尘，这是静电现象，故不能用分子动理论解释。
故选：C。
4．解：人感觉山仿佛“走来迎”，被研究的物体是山在运动，山和船之间发生了位置的改变，而与江旁的高山、树木、房屋之间的位置没有发生改变，所以选择乘坐的游船为参照物。
故选：D。
5．解：A、玩具遥控汽车是靠遥控器发送的电磁波向小汽车传送动作指令的，故A正确。
B、核电站利用核裂变工作，故B错误。
C、原子核由质子和中子构成，故C错误。
D、通过一次能源的消耗才能得到的能源叫二次能源，如电能，故D错误。
故选：A。
6．解：A、在没有空气阻力的情况下，物体自由下落时，重力势能转化为动能，没有能量的损失，即机械能的总和不变，故A正确；
B、人坐在热气球上匀速升空，动能不变，但重力势能在增大，故机械能增大，故B错误；
C、运动物体在光滑的水平面上受拉力的作用，运动速度增大的过程中，动能增大，重力势能不变，故机械能增大，故C错误；
D、利用滑轮组将物体匀速提高的过程中，物体的动能不变，重力势能增大，故机械能增大，故D错误；
故选：A。
7．解：A、勺子转动切果时，动力臂可以大于阻力臂，所以可作省力杠杆用，故A正确；
B、勺柄表面有花纹，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦，故B错误；
C、“刺刀”很尖利，是在压力一定时，通过减小受力面积来增大压强，受力面积的大小不能改变压力的大小，故C错误；
D、勺子绕着果转动时，勺子的运动方向发生变化，其运动状态发生变化，故D错误。
故选：A。
8．解：
A、由图知，n＝2，绳子自由端被拉下的距离：s＝2h＝2×1m＝2m，
绳子自由端下降的速度：v＝＝＝0.2m/s，故A错误；
B、不计绳重和摩擦，拉力F＝（G+G动），则动滑轮的重力：G动＝2F﹣G＝2×250N﹣400N＝100N，故B错误；
C、拉力做的总功：W总＝Fs＝250N×2m＝500J，
拉力做功的功率：P＝＝＝50W，故C错误；
D、拉力做的有用功：
W有＝Gh＝400N×1m＝400J，
滑轮组的机械效率：
η＝＝×100%＝80%，故D正确。
故选：D。
9．解：A.由图乙可知，圆柱体在空气中时弹簧测力计的示数F＝3N，即圆柱体的重力G＝F＝3N，
圆柱体浸没时弹簧测力计的示数F′＝1N，则圆柱体浸没在水中时受到的浮力F浮＝G﹣F′＝3N﹣1N＝2N，故A错误；
B.因圆柱体受到的浮力和圆柱体对水的压力是一对相互作用力，
所以，圆柱体对水的压力F压＝F浮，
又因物体对水平面的压力和自身的重力相等，
所以，电子秤的示数F＝G水槽+G水+F压＝G水槽+G水+F浮，
由图乙可知，圆柱体被提升的整个过程中弹簧测力计的示数先不变后变大再不变，
则圆柱体受到的浮力先不变后变小再不变（此时浮力为0），所以电子秤的示数先不变后变小再不变，故B错误；
C.因物体浸没时排开液体的体积和自身的体积相等，
所以，由F浮＝ρ液gV排可得，圆柱体的体积V＝V排＝＝＝2×10﹣4m3，
圆柱体从刚出水面到完全离开时，由图乙可知，圆柱体上升的高度h＝6cm﹣2cm＝4cm，
水面下降的高度△h＝，圆柱体的高度H＝h+△h，
则圆柱体的底面积S＝＝＜＝＝0.5×10﹣2m2，故C错误；
D.由G＝mg可得，圆柱体的质量m＝＝＝0.3kg，
圆柱体的密度ρ＝＝＝1.5×103kg/m3，故D正确。
故选：D。
10．解：
A、由图知，定值电阻R0与半导体并联，电流表测量定值电阻中的电流；因为并联电路中各支路互不影响，所以半导体的电阻随温度的升高而减小时，通过定值电阻的电流不变，即电流表示数不变，故A错误；
B、由图知，定值电阻R0与半导体并联，电压表测量并联电路两端电压；因为并联电路两端电压等于电源电压且不被，所以电压表示数不变，故B错误；
C、由图知，定值电阻R0与半导体串联，电压表测量定值电阻两端电压；当温度升高时，半导体的阻值变小，则串联电路中的总电阻变小；由欧姆定律可知，电路中的电流变大；由公式U＝IR可知，定值电阻两端电压变大，即电压表的示数变大，故C正确；
D、由图知，定值电阻R0与半导体串联，电压表测量半导体两端电压；当温度升高时，半导体的阻值变小，由串联分压的规律可知，半导体分得的电压减小，即电压表的示数变小，故D错误。
故选：C。
11．解：A、甲乙两图液体的初温与质量相同，且燃料的质量相同，若燃料2的热值较高，最终燃料2放出的热量多，则乙图液体吸收的热量更多，液体的末温更高，故A正确；
B、乙丙两图中ab两种液体的比热容不同，无法通过液体最终升温情况来比较吸收的热量多少，故不能判断燃料1、2放出的热量，也不能判断热值大小，故B错误；
C、乙丙两图中燃料的种类不同，热值不同，无法通过液体最终升温情况来比较吸收的热量多少，故不能判断ab吸收热量多少，也不能判断ab的比热容大小，故C错误；
D、甲丙燃料种类相同，相同时间内放出的热量相同，若两液体的末温相同，甲燃料1消耗较多，说明液体a吸收的热量较多，由Q吸＝cm△t可知，液体a比热容比液体b大，故D错误。
故选：A。
12．解：由图可知，闭合开关S，该电路为串联电路，电流表测量电路中的电流，电压表V1测量的是定值电阻两端的电压，电压表V2测量的是滑动变阻器两端的电压；
A、滑片在最右端时，R2接入电路的阻值为零，因此此时电压表V2示数为零，由图像可得，图线②反映的是电压表V2示数随电流的变化，图线①反映电压表V1示数随电流的变化，故A错误；
B、从图乙可以看出，电路中电流最小时为Ia，此时滑动变阻器两端的电压要大于R1两端的电压，根据分压原理，滑动变阻器的最大阻值要大于R1的阻值，故B错误；
C、从图乙可以看出，电路中电流为Ia时，电压表V1示数为Ua，电压表V2示数为Ua’，根据串联电路的电压规律可知，电源电压U＝Ua+Ua’；
当滑动变阻器接入电路的电阻为0时，电压表V1测量的是电源电压，此时的示数为Uc，所以Uc＝Ua+Ua’，故C正确；
D、由图可知，当电路中电流为Ic时，电流是最大的，则最大功率为：P＝UcIc，故D错误。
故选：C。
二．填空题（共10小题，满分24分）
13．解：眼罩上的玻璃片常常模糊不清，这是由于呼出的水蒸气在玻璃片上液化形成的。
测温枪是利用红外线工作的。
红外线在真空中的传播速度为3×108m/s。
故答案为：液化；红外线；3×108。
14．解：根据甲图可知，烧杯和剩余盐水的总质量为：m1＝50g+20g+2.4g＝72.4g
烧杯和剩余盐水的总质量m2＝20g+5g+2.4g＝27.4g，
则倒出盐水的质量m＝m1﹣m2＝72.4g﹣27.4g＝45g，
根据图乙可知倒出盐水的体积V＝40cm3，
盐水的密度ρ＝＝＝1.125g/cm3＝1.125×103kg/m3。
故答案为：45；40；1.125×103。
15．解：当鲤鱼离开水面向上跃起的过程中，鲤鱼与水面之间的距离变大，由于像到水面的距离等于鲤鱼到水面的距离，所以鲤鱼在水中所成的像与水面的距离变大，像的大小始终和鲤鱼的大小相同，故像不变。
故答案为：变大；不变。
16．解：
（1）应使蜡烛、凸透镜、光屏，三者三者的中心大致在同一高度，图中，光屏过高，所以应将光屏向下调整；
（2）若此凸透镜的焦距为10cm，蜡烛放在距离凸透镜15cm处，满足f＜u＜2f，调节另一侧光屏的位置可得到烛焰清晰、倒立、放大的实像；
（3）蜡烛换成LED灯的优点：实验现象更明显、便于观察、减少了污染等。
故答案为：（1）下；（2）放大；实；（3）实验现象更明显（便于观察或减少污染）。
17．解：实验中需要用酒精灯的外焰加热，安装如图甲所示的实验装置时，应该用酒精灯外焰的高度调节石棉网的高度；
沸腾时，由于此时整个容器内的水温相同，气泡不断升高，深度不断减小，水压不断减小，并且有大量水蒸气进入气泡，气泡逐渐变大；
如图乙所示，水沸腾时保持99℃温度不变，所以水的沸点是99℃；
水温达到沸点，继续吸热水就会沸腾汽化，大量的热量随着水蒸气散失到空气中，水吸收的热量与汽化散失的热量达到动态的平衡，沸腾时温度保持不变。
故答案为：酒精灯外焰；变大；99；大量的热量随着水蒸气散失到空气中。
18．解：
（1）水吸收的热量：
Q吸＝cm（t﹣t0）＝4.2×103J/（kg•℃）×2kg×（100℃﹣20℃）＝6.72×105J，
即水的内能增加了6.72×105J；这是通过热传递的方式增加内能的；
（2）天然气完全燃烧放出的热量：
Q放＝mq＝40×10﹣3kg×4.2×107J/kg＝1.68×106J；
燃气灶的效率：
η＝×100%＝×100%＝40%。
故答案为：（1）6.72×105；热传递；（2）40。
19．解：（1）如图甲，实验中，若加速拉动木板，A与木板的压力、接触面粗糙程度不变，则测得的A的摩擦力不受影响；
（2）探究滑动摩擦力与接触面粗糙程度的关系时，需要控制压力相同，接触面的粗糙程度不同，故对比甲、乙两图；
（3）如图甲，根据二力平衡的原理可知，向左拉动木板，当A静止后，A受到的滑动摩擦力就等于弹簧测力计的示数，为2.4N；
A的重力为12N，则A对木板的压力为12N，受到的摩擦力为2.4N，则摩擦力与压力的比值为 ＝0.2；
由图丁可知，此时的摩擦力为2N，减小的摩擦力为2.4N﹣2N＝0.4N，则减小的压力为：＝2N，即氢气球对A向上的拉力为2N。
故答案为：（1）不受影响；（2）甲、乙；（3）2。
20．解：①比较图（a）和（b）同种液体，深度相同时，橡皮膜两侧压强相同，形状不发生改变，压强相同，同种液体，深度不相同时，橡皮膜两侧压强不相同，形状向左发生形变，右侧深度深的压强大，可知：同种液体，深度越深，液体内部压强越大；
②比较图（a）和（c）不同种液体，深度相同时，橡皮膜两侧压强不相同，形状向左发生形变，右侧液体密度越大，液体内部压强越大，可知：深度相同，液体密度越大，液体内部压强越大；
故答案为：①同种液体，深度越深，液体内部压强越大；②深度相同，液体密度越大，液体内部压强越大。
21．解：由电路图可知，两电阻并联，电流表A1测R2支路的电流，电流表A2测干路电流；
因并联电路中各支路两端的电压相等，
所以R1和R2两端的电压之比是1：1；
所以，通过两支路的电流分别为：
I1＝＝，I2＝＝，
因并联电路中干路电流等于各支路电流之和，
所以，干路电流：
I＝I1+I2＝+＝，
则电流表A1与A2示数之比：
IA1：IA2＝：＝2：3。
故答案为：2：3；1：1。
22．解：
用脚将足球踢起后，足球要受到重力作用，由于重力的方向是竖直向下的，因此飞行中的足球最终落向地面是由于受到重力的作用；
滚动的正确由于受到地面对它的阻力作用，所以会运动得越来越慢，最后停下来。
故答案为：重力；阻力。
三．作图题（共7小题，满分32分）
23．解：
过光心的光线经凸透镜折射后传播方向不改变，平行于主光轴的光线经凸透镜折射后将过焦点，如图所示：
24．解：
（1）小球受到的浮力F浮方向竖直向上，作用点在小球的重心；
（2）在斜面上选取物体与接触面的中点为压力的作用点，过压力作用点画垂直于斜面、带箭头的线段，符号为F，可得烧杯对斜面的压力示意图。如图所示：
25．解：插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插座，灯泡和插座之间可能是串联，也可能是并联，如果两者并联，开关应该在干路上；如果指示灯损坏，开关闭合时插孔也能正常通电，说明灯泡和插座之间是并联的，开关接在灯泡、插座和火线之间控制火线使用更安全。如图所示：
。
26．解：
（1）由题可知汽车的质量为m＝1.2t＝1.2×103kg，
汽车所受的重力为G＝mg＝1.2×103kg×10N/kg＝1.2×104N，
汽车所受阻力为f＝0.02G＝0.02×1.2×104N＝240N，
因为汽车匀速行驶，牵引力与阻力是一对平衡力，大小相等，
所以牵引力F＝f＝240N；
（2）由图乙可知，汽车匀速行驶时，v＝15m/s
则汽车的恒定功率为：
P＝Fv＝240N×15m/s＝3600W；
汽车在0～20s内牵引力做的功为：
W＝Pt＝3600W×20s＝7.2×104J；
（3）由题可知，汽车获得的机械功率为P机＝3600W
太阳照射在地面的辐射总功率为：
P总＝＝＝9000W；
太阳照射在地面单位面积上的辐射功率：
P太＝＝＝1125W/m2。
答：（1）汽车牵引力为240N；
（2）汽车在0～20s内牵引力做的功是7.2×104J；
（3）太阳光照射到地面单位面积上的辐射功率为1125W/m2。
27．解：（1）实验中通过观察木块B移动的距离长短，来判断小球动能的大小，这里用到的物理学研究问题的方法是转换法；
若水平面绝对光滑，则木块运动时不受摩擦力作用，撞击后将保持匀速直线运动，不能通过木块移动的距离长短来判断小球动能的大小，所以本实验将不能达到探究目的。
（2）甲、乙两图中小球的质量一定，初始高度不同，到达水平面的时的速度不同，对木块做功多少不同，故可以得出结论：物体的动能大小与速度有关。
（3）虽然甲、丙两图中没有控制小球到达水平面时的速度相同（没有控制小球下落的高度相同），但丙图中质量大的球到达水平面时的速度小，木块移动的距离反而大（s3＞s1），即球的动能大，说明动能大小还和质量有关，故小丽的看法是正确的。
（4）图2所示的方法探究动能的大小与速度的关系，应改变小球撞击木块前的速度，控制其它因素相同，而实验中没有控制水平面的粗糙程度相同，故错误的。
故答案为：（1）转换法；不能；（2）速度有关；（3）正确；丙图中质量大的球到达水平面时的速度小，木块移动的距离反而大，即球的动能大，说明动能大小还和质量有关；（4）错误的。
28．解：（1）连接电路图，使闭合开关时滑动变阻器连入电路的阻值最大，滑动变阻器采用一上一下的连接方式，故选择右下接线柱，因小灯泡的额定电压为3.8V，选择电压表的量程为0～15V，与小灯泡并联连接，连接电路如图所示：
（2）连接好电路之后，闭合开关，移动滑片，发现小灯泡始终不发光，电流表示数为零，可以判断电路是断路，由此可判断猜想小灯泡短路是错误的；又进一步观察到电压表有示数，说明电压表与电源之间的电路连接是通路，最终确定猜想小灯泡的灯丝断了是正确的；
（3）如图乙所示，电流表选用的是小量程，分度值为0.02A，电流表的示数为0.3A，此时小灯泡的电压为额定电压3.8V，根据功率公式计算可得小灯泡的额定功率为：P＝UI＝3.8V×0.3A＝1.14W；
（4）闭合开关，保证小灯泡发光的情况下，无论如何移动滑片，电压表示数始终高于2.5V，说明小灯泡两端的电压较大，应采取措施减小灯泡两端的电压，根据串联电路中电流和电压规律可知，可以通过增加电路中总电阻的方法，降低电路中的电流，使灯泡两端的电压减小，故换最大阻值较大的滑动变阻器和串联定值电阻的方法可行，故A错误，B正确；还可以从电源电压考虑，减小电源电压，即减少电池个数，故C正确，D错误；
故选：BC；
故答案为：（1）如图所示；（2）②；①；（3）1.14；（4）B；C；
29．解：（1）从如图1所示的水位开始注水，随着水位上升，圆柱体排开水的体积变大，
由F浮＝ρ液gV排可知，圆柱体受到的浮力将增大，
根据F浮＝G﹣F拉可知，轻绳对圆柱体的拉力减小，即杠杆A端受到的拉力减小，
由杠杆的平衡条件FA•OA＝FB•OB可知，杠杆B端受到的压力减小，即压敏电阻受到的压力减小，
根据图2可知，压敏电阻的阻值减小，控制电路的总电阻减小，
由I＝可知，控制电路的电流增大，则电磁铁的磁性增大；
（2）①圆柱体的重力：G＝mg＝16kg×10N/kg＝160N，
注水系统正常工作时，水箱内的初始水位为0.4m，
此时圆柱体排开水的体积：V排＝S圆柱体h浸＝S圆柱体（h低﹣h0）＝0.01m2×（0.4m﹣0.2m）＝2×10﹣3m3，
圆柱体受到的浮力：F浮＝ρ水gV排＝1.0×103kg/m3×10N/kg×2×10﹣3m3＝20N，
杠杆A端受到的拉力：FA＝G﹣F浮＝160N﹣20N＝140N，
由杠杆的平衡条件FA•OA＝FB•OB可得，压敏电阻受到的压力：FB＝FA＝×140N＝35N，
由图2可知，RF与F的关系为一次函数，可设为RF＝kF+b，
把F＝0N、RF＝10Ω和F＝40N、RF＝50Ω代入可得：10Ω＝0N×k+b，50Ω＝40N×k+b，
联立等式可得：b＝10Ω，k＝1Ω/N，即RF＝1Ω/N×F+10Ω，
则F＝FB＝35N时，RF＝1Ω/N×35N+10Ω＝45Ω，
由题意可知，注水系统刚开始工作时，控制电路的电流I＝0.12A，
此时电路的总电阻：R总＝＝＝50Ω，
因串联电路中总电阻等于各分电阻之和，且线圈电阻不计，
所以，电阻箱R的阻值：R＝R总﹣RF＝50Ω﹣45Ω＝5Ω；
当电磁铁线圈中的电流I′＝0.2A时，吸引衔铁K，注水系统停止工作，喷洒系统开始工作，
此时电路的总电阻：R总′＝＝＝30Ω，
此时压力敏感电阻RF的阻值：RF′＝R总′﹣R＝30Ω﹣5Ω＝25Ω，
压敏电阻受到的压力：FB′＝F′＝＝＝15N，
由杠杆的平衡条件FA•OA＝FB•OB可得，杠杆A端受到的拉力：FA′＝FB′＝×15N＝60N，
圆柱体受到的浮力：F浮′＝G﹣FA′＝160N﹣60N＝100N，
圆柱体排开水的体积：V排′＝＝＝10﹣2m3，
圆柱体浸入水的深度：h浸′＝＝＝1m，
则所设定的最高水位：h高＝h浸′+h0＝1m+0.2m＝1.2m；
②水箱内最高水位与最低水位高度差：△h＝h高﹣h低＝1.2m﹣0.4m＝0.8m，
注水一次和喷洒一次水的体积均为：V水＝（S﹣S圆柱体）△h＝（0.41m2﹣0.01m2）×0.8m＝0.32m3，
注水一次的工作时间t1＝＝80s，喷洒一次的工作时间t2＝＝160s，
该装置正常工作12min，共有个＝3个工作循环，
由P＝可得，喷洒系统和注水系统消耗的总电能：W＝3（P1t1+P2t2）＝3×（100W×80s+200W×160s）＝1.2×105J；
（3）当设定的最高水位增大时，圆柱体受到的浮力增大，杠杆A端受到的拉力减小，压力敏感电阻RF受到的压力减小，则RF的阻值减小，
因注水系统停止工作时，控制电路的电流为0.2A不变，则控制电路的总电阻不变，
所以，应适当增大电阻箱R的阻值；
因注水系统开始工作和喷洒系统停止工作的电流相等，注水系统停止工作和喷洒系统开始工作的电流相等，
所以，压力敏感电阻RF的阻值变化量：△RF＝RF﹣RF′＝（R总﹣R）﹣（R总′﹣R）＝R总﹣R总′＝50Ω﹣30Ω＝20Ω不变，
由图2可知，压力敏感电阻RF受到压力的变化量不变，杠杆A端受到拉力的变化量不变，则圆柱体受到浮力的变化量不变，故水箱内最高水位与最低水位高度差不变。
故答案为：（1）增大；增大；（2）①5；1.2；②喷洒系统和注水系统消耗的总电能为1.2×105J；（3）增大；不变。
字母
小明
小华
a
109.2Hz
261.2Hz
115.4Hz
279.0Hz
e
120.5Hz
282.8Hz
