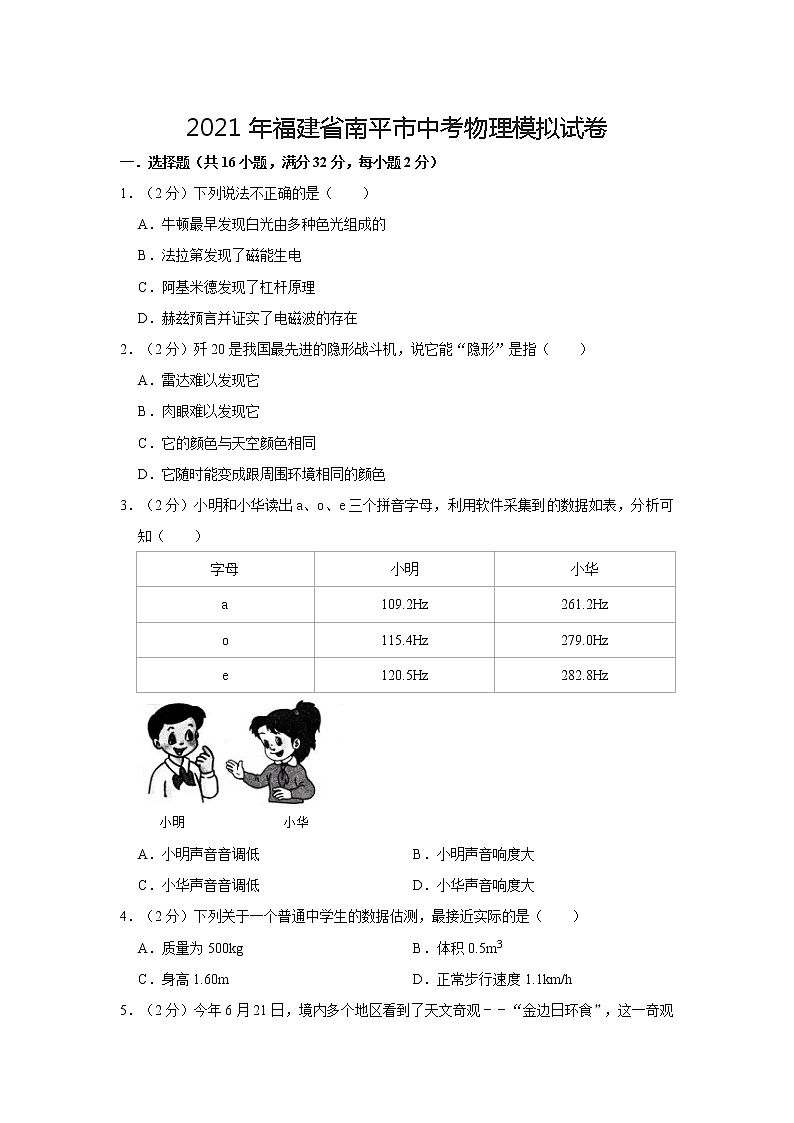

2021年福建省南平市中考物理模拟试卷

这是一份2021年福建省南平市中考物理模拟试卷，共24页。
1．（2分）下列说法不正确的是（ ）
A．牛顿最早发现白光由多种色光组成的
B．法拉第发现了磁能生电
C．阿基米德发现了杠杆原理
D．赫兹预言并证实了电磁波的存在
2．（2分）歼20是我国最先进的隐形战斗机，说它能“隐形”是指（ ）
A．雷达难以发现它
B．肉眼难以发现它
C．它的颜色与天空颜色相同
D．它随时能变成跟周围环境相同的颜色
3．（2分）小明和小华读出a、、e三个拼音字母，利用软件采集到的数据如表，分析可知（ ）
A．小明声音音调低B．小明声音响度大
C．小华声音音调低D．小华声音响度大
4．（2分）下列关于一个普通中学生的数据估测，最接近实际的是（ ）
A．质量为500kgB．体积0.5m3
C．身高1.60mD．正常步行速度1.1km/h

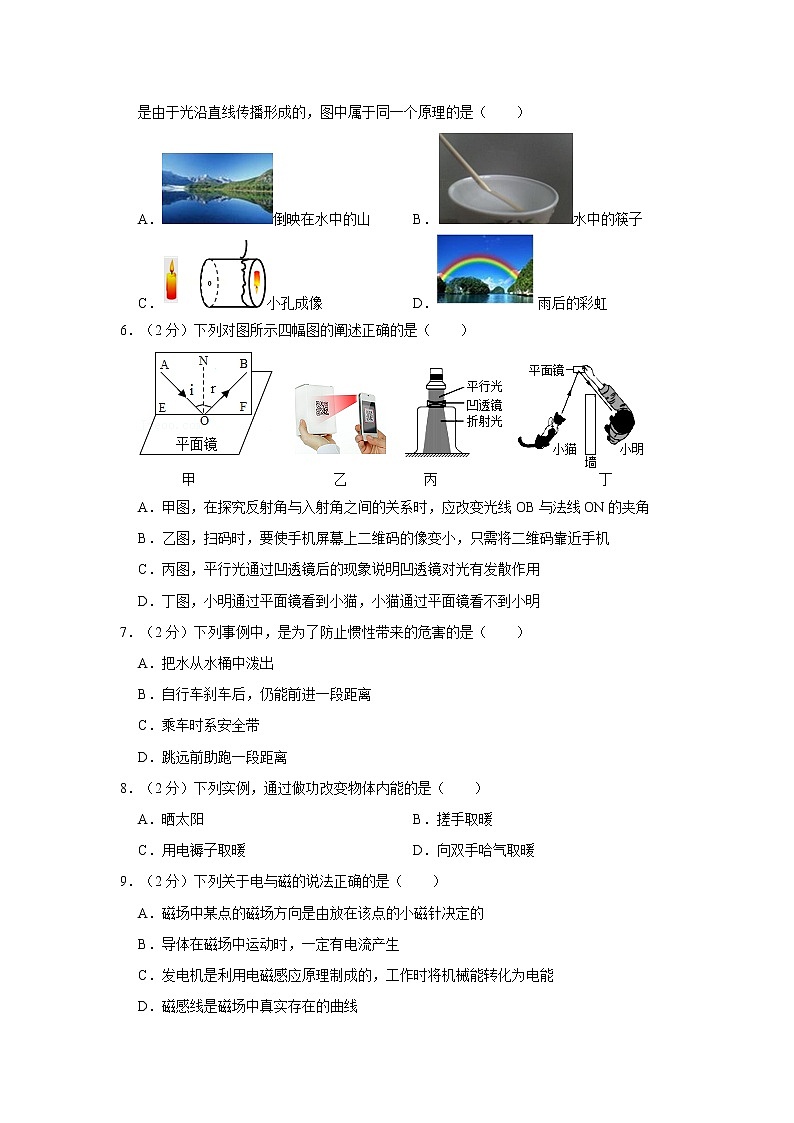

5．（2分）今年6月21日，境内多个地区看到了天文奇观﹣﹣“金边日环食”，这一奇观是由于光沿直线传播形成的，图中属于同一个原理的是（ ）
A．倒映在水中的山B．水中的筷子
C．小孔成像D．雨后的彩虹
6．（2分）下列对图所示四幅图的阐述正确的是（ ）
A．甲图，在探究反射角与入射角之间的关系时，应改变光线OB与法线ON的夹角
B．乙图，扫码时，要使手机屏幕上二维码的像变小，只需将二维码靠近手机
C．丙图，平行光通过凹透镜后的现象说明凹透镜对光有发散作用
D．丁图，小明通过平面镜看到小猫，小猫通过平面镜看不到小明
7．（2分）下列事例中，是为了防止惯性带来的危害的是（ ）
A．把水从水桶中泼出
B．自行车刹车后，仍能前进一段距离
C．乘车时系安全带
D．跳远前助跑一段距离
8．（2分）下列实例，通过做功改变物体内能的是（ ）
A．晒太阳B．搓手取暖
C．用电褥子取暖D．向双手哈气取暖
9．（2分）下列关于电与磁的说法正确的是（ ）
A．磁场中某点的磁场方向是由放在该点的小磁针决定的
B．导体在磁场中运动时，一定有电流产生
C．发电机是利用电磁感应原理制成的，工作时将机械能转化为电能
D．磁感线是磁场中真实存在的曲线

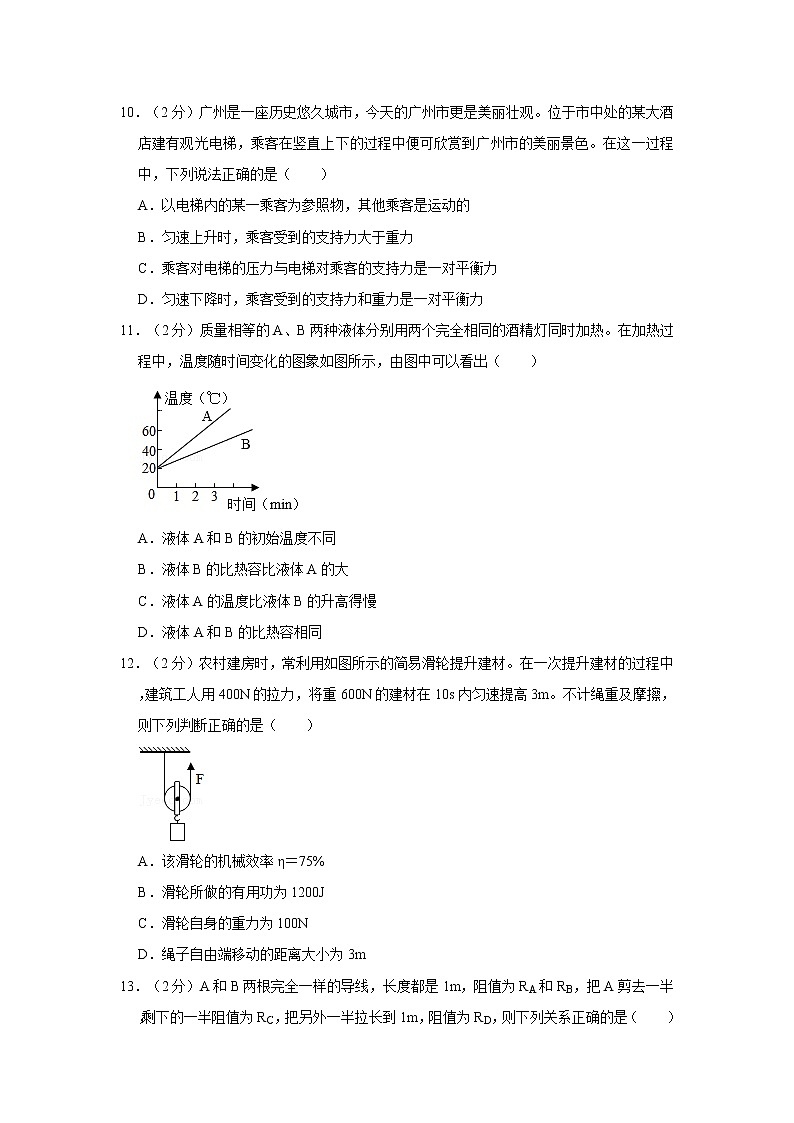

10．（2分）广州是一座历史悠久城市，今天的广州市更是美丽壮观。位于市中处的某大酒店建有观光电梯，乘客在竖直上下的过程中便可欣赏到广州市的美丽景色。在这一过程中，下列说法正确的是（ ）
A．以电梯内的某一乘客为参照物，其他乘客是运动的
B．匀速上升时，乘客受到的支持力大于重力
C．乘客对电梯的压力与电梯对乘客的支持力是一对平衡力
D．匀速下降时，乘客受到的支持力和重力是一对平衡力
11．（2分）质量相等的A、B两种液体分别用两个完全相同的酒精灯同时加热。在加热过程中，温度随时间变化的图象如图所示，由图中可以看出（ ）
A．液体A和B的初始温度不同
B．液体B的比热容比液体A的大
C．液体A的温度比液体B的升高得慢
D．液体A和B的比热容相同
12．（2分）农村建房时，常利用如图所示的简易滑轮提升建材。在一次提升建材的过程中，建筑工人用400N的拉力，将重600N的建材在10s内匀速提高3m。不计绳重及摩擦，则下列判断正确的是（ ）
A．该滑轮的机械效率η＝75%
B．滑轮所做的有用功为1200J
C．滑轮自身的重力为100N
D．绳子自由端移动的距离大小为3m
13．（2分）A和B两根完全一样的导线，长度都是1m，阻值为RA和RB，把A剪去一半，剩下的一半阻值为RC，把另外一半拉长到1m，阻值为RD，则下列关系正确的是（ ）
A．2RB＝RCB．2RB＝RDC．4RB＝RCD．4RB＝RD
14．（2分）现有一只标有“12V、18W”的灯和标有“100Ω、1A”的滑动变阻器及开关一只，若要把灯接到48V的电源上正常工作，下列可能实现的电路图的是（ ）
A．B．
C．D．
15．（2分）一颗番茄从手中由静止开始下落，撞击水面时溅起许多水珠（如图），同时番茄仍有较大速度并继续下沉。若不计一切机械能损耗，番茄从开始下落至刚好浸没时减少的势能（ ）
A．等于所有溅起的水珠在撞击过程中增加的机械能总和
B．大于所有溅起的水珠在撞击过程中增加的机械能总和
C．等于所有溅起的水珠在空中上升过程中增加的机械能总和
D．小于所有溅起的水珠在空中上升过程中增加的机械能总和
16．（2分）如图所示的电路中，电源电压不变，闭合开关S，电路正常工作，当滑片P向右移动的过程中，下列说法正确的是（ ）
A．灯泡L变亮
B．电压表示数变小
C．电路的总电阻变小
D．电压表示数与电流表示数的比值变大
二．填空题（共6小题，满分12分）
17．（3分）小明和同学骑车去田间观赏油菜花，阵阵花香扑鼻，这是由于分子 ，以小明为参照物，油菜花是 的。
18．（2分）迷你小订书机是学生们常用的文具，订书针的针脚做的很尖是为了 压强：按右图中所示方式装订试卷时，它是 （选填“省力”、“费力”或“等臂”）杠杆。
19．（1分）图（a）为一种自制的简易密度计，它是在木棒的一端缠绕一些铜丝做成的，可用其测量 ；在测量过程中，该密度计 在被测液体中（选填“悬浮”、“漂浮”或“沉底”）。将其分别放入装有液体甲和液体乙的两个烧杯中，由图（b）可知液体密度ρ甲 ρ乙；若该密度计两次测量中排开甲、乙液体的质量分别为m甲和m乙，则m甲 m乙（后两空选填“大于”、“等于”或“小于”）。
20．（2分）小明两眼视力缺陷不同。将一只2B铅笔紧贴他所佩戴眼镜的两个镜片，透过镜片看到铅笔的像如图甲所示。则图中右侧的镜片是 （选填“凸透镜”或“凹透镜”）；如图乙所示，光会聚于b点，在虚线区域内放入图甲中眼镜的 （选填“左侧镜片”或“右侧镜片”）后，光会聚于主光轴MN上的c点。
21．（2分）在图甲中，圆柱体石料在钢绳拉力的作用下从水面上方以恒定的速度下降，直至全部没入水中。图乙是钢绳拉力随时间t变化的图象。若不计水的阻力，则该石料的重力是 N，该石料的密度为 kg/m3，石料的底面积是250cm2，该石料的高度是 m。
22．（2分）家用饮水机是一种双温电热器，其工作原理可简化为如图所示的电路，R1、R2为发热板，a、b是温控开关S的两个触点，调节S可使饮水机处于加热或保温状态当水被加热到预定温度，开关S自动切换到另一挡，处于保温状态，此时S与 点接触，若R1＝10R2，则饮水机在加热与保温时消耗的电功率之比是 。
三．作图题（共2小题，满分4分，每小题2分）
23．（2分）如图所示，已知悬线对小球的拉力为6牛，请用力的图示法在图中画出小球所受到的重力。
24．（2分）一光线由水中斜射入空气中，画出反射光线和折射光线。
四．解答题（共1小题，满分4分，每小题4分）
25．（4分）冬天，爸爸送小明上学时，小明发现汽车挡风玻璃的内侧出现了水雾，影响爸爸的视线，这时爸爸将车窗玻璃稍微打开一些，让车外空气流经车内，车窗上的水雾很快消失了。请用学过的知识解释水雾形成和很快消失的原因。
五．实验探究题（共5小题，满分28分）
26．（6分）图甲是小明“探究冰熔化时温度变化规律”的装置，请回答下列问题：
（1）某时刻试管中温度计的示数如图乙所示是 ℃。
（2）把装有碎冰块的试管放到装有水的大烧杯中加热，主要目的是使碎冰块 。
（3）图丙是小明根据实验数据绘制的冰的温度随时间变化的图像。由此可知冰是 （选填“晶体”或“非晶体”）；在第6min时，试管内的物质处于 （选填“固态”、“液态”或“固液共存态”）。
（4）小明又继续加热一段时间，观察到 （选填“试管”、“烧杯”或“试管和烧杯”）中的水发生了沸腾现象，温度计的示数不再发生变化。
27．（5分）小明用焦距为10cm的凸透镜等器材，探究凸透镜成像规律。
（1）将蜡烛、凸透镜、光屏依次放到光具座上，点燃蜡烛调节它们的位置如图所示，此时小明发现光屏上的像位于光屏的 （填“上方”或“下方”），为了使像成在光屏中心，应将蜡烛向 调节。
（2）小明正确调节后，在光屏中心承接到了一个倒立、 的实像，这样小明得出了u＞2f时凸透镜成像的特点。经过思考，小明觉得自己得出结论的过程不够完善，为了使结论具有普遍性，他应该将蜡烛移到 （填“一倍和二倍焦距之间”或“二倍焦距以外”）的其它位置进行多次实验。
（3）通过多次实验，小明发现当f＜u＜2f时，v （填“＜”、“＞”或“＝”）u。
（4）当u＝5cm时，可以观察到正立、放大的虚像，如果让蜡烛靠近透镜，观察到的像将 （填“变大”、“变小”或“不变”）。
28．（4分）为了研究“滑动摩擦力大小与什么因素有关”，小柯设计了如图的实验。
（1）实验过程中，弹簧测力计必须沿水平方向拉着物块做 运动，此时，滑动摩擦力的大小 （选填“大于”、“等于”或“小于”）弹簧测力计的示数。
（2）在四次实验中，滑动摩擦力最小的是 实验。
（3）比较甲、乙实验，是为了研究滑动摩擦力大小与 有关；比较乙、丙实验，是为了研究滑动摩擦力大小与 有关。
（4）比较甲、丁实验，发现甲实验弹簧测力计的示数大于丁实验弹簧测力计的示数，小柯得出结论：滑动摩擦力的大小与接触面积的大小有关，小范认为小柯的结论是错误的。其错误的原因是 。
29．（5分）小明同学在探究影响浮力大小的因素时，做了如图所示的实验，请你根据小明的实验探究回答下列问题。
（1）在C与E两图中，研究浮力与 的关系；根据A与E两图所标的实验数据，可知物体浸没在盐水中所受的浮力为 N。
（2）小明对A、B、C和D四个步骤进行了观察研究，发现浮力的大小有时与深度有关，有时与深度又无关，对此正确的解释是浮力的大小随着排开水的体积增大而 ，当物体完全浸没在水中后排开水的体积相同，浮力的大小与浸没的深度 。
（3）把物体A浸没在装满水的溢水杯中，将溢出的水全部装入小空桶里，由图中的A、F、G和H可知，物体A受到的浮力大小 它排开水的重力（选填“大于”、“等于”或“小于”），该实验 （选填“能”或“不能”）全面说明阿基米德原理。
（4）由实验中的有关实验数据，可以算出盐水的密度为 kg/m3。
30．（8分）小明在测量小灯泡电功率的实验中，选用的电源电压为4.5V，小灯泡的额定电压为2.5V，电阻约为5Ω。
（1）闭合开关前，图甲中滑动变阻器的滑片应位于 （选填“A”或“B”）端。
（2）闭合开关，滑片移动到某位置时，电压表的示数如图乙所示。要获得小灯泡的额定功率的数据，滑片应向 （选填“A”或“B”）端移动。
（3）改变滑片的位置，获得多组对应的电压、电流值，绘制了如图1所示的I﹣U图像。由图像可知，小灯泡的额定功率P额＝ W，小灯泡的电阻与其两端电压变化的规律： 。
（4）小明打算增加个阻值为R0的电阻，用图2所示的电路测量小灯泡的电功率。闭合开关S、S1，移动滑片P使电压表的示数为U1；保持滑片P位置不动，只断开开关S1，闭合开关S2，记下电压表的示数为U2，则小灯泡的电功率为 。（用已知字母表示）
六．计算题（共3小题，满分20分）
31．（6分）70周年阅兵式中，当国产99A式主战坦克组成箭形编队，引领27个装备方队通过天安门时，作为一个中国人是多么自豪。99A式主战坦克，是我军综合作战能力最强的地面主战兵器，也是我军真正意义上的首台信息化坦克。从设计到研发生产完全国产化，实现了火力、机动力、防护力和信息力的有效融合！军事迷弟弟网上多方搜索了99A的技术参数现整理如下：（g取10N/kg）
则：（1）99A坦克静止在水平面时对地面的压强多大？
（2）参加野战时30min行驶的最大路程是多少？
（3）以最大功率行驶1h发动机做功多少？
32．（7分）如图1为一款陶瓷电煎药壶，工作电路简化为如图2所示，其中R1阻值为110Ω，R2阻值为440Ω，它在工作时，有高火加热、文火萃取和小功率保温三个过程，若壶中药液的总质量为1kg，月在正常工作电压下煎药时，药液的温度与工作时间的关系如图3所示。
（1）分析电路结构可知，开关Sa接 时，Sb 时，煎药壶处于保温状态。
（2）文火萃取期间煎药壶消耗的电能多少？
（3）高火加热过程中，煎药壶所吸收的热量是多少？[c药液＝4.2×103J/（kg•℃）]
（4）高火加热过程中煎药壶的效率是多大？
33．（7分）如图甲。柱体A与B经细线绕过定滑轮（不计绳重及摩擦）相连，A置于力敏电阻Rx上，力敏电阻其电阻值Rx随压力F的变化关系如表，电源电压恒为6V．逐渐向容器中注水至满，得到了电流表的示数了与注水体积之间的关系，如图乙。已知GA＝30N，GB＝10N，柱形容器底面积为500cm2，高10cm。求：
（1）水深5cm时，水对容器底部的压强；
（2）定值电阻R0的阻值；
（3）若电流表的量程为0～0.6A，电压表的量程为0～3V，在注水过程中，为确保电路安全，求电路消耗的功率范围。
参考答案
一．选择题（共16小题，满分32分，每小题2分）
1．解：A、光的色散最早由牛顿发现，故A正确；
B、磁生电是法拉第发现的，故B正确；
C、阿基米德的主要成就：发现，确立了静力学和流体静力学的基本原理，发现浮力定理，杠杆原理等，故C正确；
D、麦克斯韦预言了电磁波的存在，赫兹证实了电磁波的存在，故D错误；
本题选不正确的，
故选：D。
2．解：歼20是我国目前最先进的“隐形飞机”，所谓的“隐形”，并不是变得无影无踪，而是要让雷达无法侦察到飞机的存在。
故选：A。
3．解：由表中数据可知，小明和小华读出a、、e三个拼音字母时，小华发出声音的频率比小明高，所以小华声音的音调高，小明声音的音调低，故A正确，C错误。
响度大小与振幅和距离发声体的远近有关，从表中得不到影响响度的信息，无法比较响度大小，故BD错误。
故选：A。
4．解：A、成年人的质量在65kg左右，中学生的质量比成年人小一些，在50kg左右。故A不符合实际；
B、水的密度是1.0×103kg/m3，人体密度与水的密度差不多，在1.0×103kg/m3左右。中学生的质量在50kg左右，体积在V＝＝＝0.05m3左右。故B不符合实际；
C、成年人的身高在170cm左右，中学生的身高略小于成年人，在160cm＝1.60m左右。故C符合实际；
D、人正常步行的速度在1.1m/s＝1.1×3.6km/h≈4km/h左右。故D不符合实际。
故选：C。
5．解：A、倒映在水中的山，是山的虚像，属平面镜成像现象，是光的反射形成的，故A不合题意；
B、水中的筷子看起来向上弯折，属光的折射现象，故B不符合题意；
C、小孔成像是光的直线传播形成的，故C符合题意；
D、雨后的彩虹是光的折射形成的，故D不合题意。
故选：C。
6．解：A、探究反射角与入射角之间的关系，应该多次改变入射角的度数，而改变光线OB与法线ON的夹角，属于改变反射角，因此应改变光线AO与法线ON的夹角，故A错误；
B、手机摄像头相当于凸透镜，其是利用物体在2倍焦距以外，像成在另一侧的1倍焦距和2倍焦距之间，成倒立缩小实像的原理制作的，
如果要让像变小一些，凸透镜成实像时，物远像近像变小，应增大物距，应将二维码远离凸透镜，故B错误；
C、丙图，平行光通过凹透镜后变的发散，说明凹透镜对光有发散作用，故C正确；
D、光反射时，光路是可逆的，如果小明通过平面镜看到小猫，则小猫通过平面镜也能看到小明，故D错误。
故选：C。
7．解：
A、将水从桶中泼出，是利用了水的惯性，使水向前泼出，故A不合题意；
B、自行车刹车后，车由于惯性还会前进一段距离，这是利用了惯性，故B不符合题意；
C、系上安全带，是为了防止快速行驶的汽车刹车或受到碰撞时，车身停止运动，人由于惯性向前运动而造成伤害，C符合题意；
D、跳远运动员起跳前助跑是利用惯性，使人跳得更远，故D不符合题意。
故选：C。
8．解：A、晒太阳属于热传递是改变物体内能。故A错误；
B、搓手时克服摩擦做功，属于做功改变物体内能。故B正确；
C、用电褥子取暖属于热传递是改变物体内能。故C错误；
D、向双手哈气，手吸收热量，属于热传递是改变物体内能。故D错误。
故选：B。
9．解：A、磁场中某点的磁场方向是一定的，可以由放在该点的小磁针来判断，但不是由小磁针决定的。故A错误；
B、产生感应电流的条件是闭合电路、导体做切割磁感线运动，故导体在磁场中运动时，不一定有电流产生，故B错误；
C、发电机是利用电磁感应原理制成的；发电机工作时消耗了机械能，得到了电能。是将机械能转化为电能的装置。故C正确；
D、根据课本中的相关基础知识可知，为了描述看不见但又客观存在的磁场，人们利用建立模型的方法引入了磁感线，磁感线不是实际存在的，故D错误。
故选：C。
10．解：A、以电梯内的某一乘客为参照物，其他乘客相对于该乘客位置不变，所以其他乘客是静止的，故A错误。
B、匀速上升时，乘客受支持力与重力，乘客做匀速直线运动，处于平衡状态，所以重力与支持力是一对平衡力，大小相等，故B错误。
C、乘客对电梯的压力与电梯对乘客的支持力作用在不同的物体上，是作用力与反作用力，故C错误。
D、匀速下降时，乘客受支持力与重力而处于平衡状态，它们是一对平衡力，故D正确。
故选：D。
11．解：
A、由图可知液体A和B的初始温度相同，都为20℃，故A错误；
BD、假定他们加热的时间相同，即吸收的热量相同，可以看到此时它们升高的温度△tA＞△tB，根据Q＝cm△t变形得c＝，又质量m相同，由此可知cA＜cB，故B正确、D错误；
C、由图可知A液体的升温较快，故C错误。
故选：B。
12．解：
（1）滑轮所做的有用功：
W有用＝Gh＝600N×3m＝1800J，故B错误；
（2）由图知，使用的是动滑轮，承担物重的绳子股数n＝2，
绳子自由端移动的距离：
s＝nh＝2×3m＝6m，故D错误；
拉力做的总功：
W总＝Fs＝400N×6m＝2400J，
动滑轮的机械效率：
η＝＝×100%＝75%，故A正确；
（3）不计绳重及摩擦，拉力F＝（G+G动），则动滑轮的重：
G动＝2F﹣G＝2×400N﹣600N＝200N，故C错误。
故选：A。
13．解：
A和B是两根完全一样的导线，阻值为RA和RB，则RA＝RB；
把A剪去一半，剩下一半的长度是原来的一半，则剩下的一半阻值RC＝RA＝RB，
把另外一半拉长到1m，长度变为原来的长度2倍，横截面积变为原来的，则阻值变为原来的4倍，即RD＝4RC＝4×RA＝2RA＝2RB，故B正确，ACD错误。
故选：B。
14．解：设需要串联一个电阻R2，灯泡才能正常发光：
（1）串联的电阻分担的电压值是U2＝U﹣U1＝48V﹣12V＝36V；
（2）小灯泡正常发光时，电路中的电流是I＝I1＝＝＝1.5A；
（3）需串联的电阻值R2＝＝＝24Ω。
A、小灯泡与滑动变阻器尽管串联，滑动变阻器的阻值也能调到24Ω，但是电路中的电流为1.5A，超过了滑动变阻器所能承受的最大电流，该选项错误；
B、小灯泡与滑动变阻器也是串联，问题和A一样，该选项也错误；
C、滑动变阻器被滑片分成了两部分并联的形式，这样电路中的电流就被这两部分分开，流过每部分的电流就不会超过滑动变阻器允许的最大电流了，该选项正确；
D、小灯泡与滑动变阻器并联，起不到分压作用，因此该选项错误。
故选：C。
15．解：番茄从开始下落至刚好浸没时，此时番茄仍有较大速度，末状态与初状态相比，番茄的速度增大，其动能增大；番茄的高度减小，重力势能减小；同时溅起许多水珠，则这些水珠的动能和重力势能都增大（即所有溅起的水珠的机械能增大）；
不计一切机械能损耗，根据机械能守恒定律可知，此过程中番茄减少的势能＝番茄增加的动能+所有溅起的水珠在撞击过程中增加的机械能总和，所以番茄减少的势能大于所有溅起的水珠在撞击过程中增加的机械能总和。
故选：B。
16．解：由图示电路图可知，灯泡与滑动变阻器串联，电流表测电路电流，电压表测灯泡两端电压；
滑片向右移动过程中，滑动变阻器接入电路的阻值变大，电路总电阻变大；电源电压U不变，由I＝可知，电路电流变小，电流表示数变小，根据U＝IR可知，灯泡两端的电压变小，根据P＝UI可知，灯泡的实际功率变小，灯泡变暗；
电压表示数与电流表示数的比值为灯泡的电阻，灯泡的实际功率变小，灯丝的温度降低，灯泡的电阻变小，电压表示数与电流表示数的比值比值变小；
综上所述，B正确。
故选：B。
二．填空题（共6小题，满分12分）
17．解：去田间观赏油菜花，阵阵花香扑鼻，这是由于分子在不停地做无规则运动。
以小明为参照物，油菜花是运动的，因为油菜花相对于小明，位置发生了改变。
故答案为：在不停地做无规则运动；运动。
18．解：（1）订书机的针脚做得很尖，在压力一定时，减小受力面积来增大压强。
（2）按右图中所示方式装订试卷时，订书机的转轴是支点，手指按压处是动力作用点，试卷钉钉子处是阻力作用点，使用时动力臂小于阻力臂，是费力杠杆。
故答案为：增大；费力。
19．解：自制的简易密度计可以其测量液体的密度；
密度计是利用漂浮原理工作的，故密度计放在两种液体中都漂浮；根据漂浮条件可知，密度计在甲、乙两种液体中受到的浮力都等于密度计受到的重力G，
即：F甲＝F乙＝G；
由图知密度计排开液体的体积V排甲＞V排乙，由阿基米德原理F浮＝ρ液V排g可知，密度计排开甲液体的体积大，所以甲液体的密度小，即ρ甲＜ρ乙。
密度计两次测量中排开甲、乙液体的质量分别为m甲和m乙，由于浮力相同，根据阿基米德原理可知，密度计排开的液体的重力相同，根据G＝mg可知，排开的液体的质量也是相同的，即m甲等于m乙。
故答案为：液体密度；漂浮；小于；等于。
20．解：由题意可知，透过眼镜看到铅笔的形状，左侧是正立缩小的虚像，右侧是正立放大的虚像，根据凸透镜成像规律可知，右侧的镜片是凸透镜，左侧的镜片是凹透镜，远视眼成因：眼球晶状体的曲度过小，远处物体反射来的光线通过晶状体折射后形成的物像，就会落在视网膜的后方造成的；因凸透镜对光线有会聚作用，所以远视眼应该配戴凸透镜才能看清近处的物体；
要使光会聚于主光轴MN上的c点，则表明此时的透镜对光线有发散作用，需要放置凹透镜，即左侧的镜片。
故答案为：凸透镜；左侧镜片。
21．解：
（1）由图乙可知，在AB段拉力大小不变，此时物体未接触水面，
因石料匀速向下运动，受到的拉力和自身的重力是一对平衡力，
所以，物体的重力：G＝F＝1400N；
（2）由图象知，BC段拉力逐渐减小，说明石料慢慢浸入水中，且浸入水中的体积逐渐变大，受到的浮力逐渐变大；
CD段拉力不变，说明石料受浮力不变，所以在C点恰好完全浸没，此时钢绳拉力F′＝900N，
此时受到的浮力：F浮＝G﹣F′＝1400N﹣900N＝500N，
由F浮＝ρgV排可得，石料排开水的体积即石料的体积：
V＝V排＝＝＝0.05m3，
由G＝mg可得，石料的质量：
m＝＝＝140kg，
石料的密度：
ρ＝＝＝2.8×103kg/m3，
该石料的高度：
h＝＝＝2m。
故答案为：1400；2.8×103；2。
22．解：开关接a时，两电阻串联，电阻较大，根据P＝UI＝知电功率较小，是保温状态；
当开关接b时，只有电阻R2工作，电阻较小，电功率较大，处于加热状态；
加热时的总功率：P加热＝，保温时的功率P保温＝＝＝；
所以：＝＝。
故答案为：a；11：1。
三．作图题（共2小题，满分4分，每小题2分）
23．解：
小球处于静止状态，受到两个力的作用：竖直向下的重力G、竖直向上的拉力F，并且这两个力大小相等、方向相反，在一条直线上，作用点在小球的重心。重力图示如下：
。
24．解：过入射点垂直界面作出法线，根据反射定律的内容在水中法线的另一侧作出反射光线，
根据折射定律的内容，在空气中法线的另一侧作出折射光线，如图所示：
四．解答题（共1小题，满分4分，每小题4分）
25．答：
（1）水雾形成的原因是：冬天汽车玻璃温度较低，车内的水蒸气遇到温度较低的车玻璃，放出热量发生液化，出现水雾，附着在车玻璃内侧。
（2）水雾很快消失的原因是：将车窗玻璃都打开一些，让车外空气流过车内，加快了水雾表面的空气流动速度，玻璃上的水蒸发加快，故水雾很快消失。
五．实验探究题（共5小题，满分28分）
26．解：（1）如图乙所示温度计的示数是﹣4℃。
（2）把装有碎冰块的试管放到装有水的大烧杯中加热，此方法称为水浴法，主要目的是使碎冰块受热均匀。
（3）图丙是小明根据实验数据绘制的冰的温度随时间变化的图像，在第4min到第10min，物质吸热温度保持不变，由此可知冰是晶体。在第6min时，试管内的物质处于固液共存态。
（4）小明又继续加热一段时间，观察到烧杯内的水会沸腾，但试管内的水不会沸腾，因为试管内的水可以达到沸点，但不能继续吸热，所以只有烧杯内的水沸腾。
故答案为：（1）﹣4；（2）受热均匀；（3）晶体；固液共存态；（4）烧杯。
27．解：（1）图中蜡烛的高度过低，根据过光心的光线传播方向不变知，像将成在光屏的上方，要使像成在光屏的中心，就要使蜡烛向上调节；
（2）由图可知，u＝30cm＞2f时，成倒立、缩小的实像；为了得到普遍规律应该在u＞2f其他位置进行多次实验；
（3）通过多次实验，小明发现当f＜u＜2f时，成倒立放大的实像，像在二倍焦距以外，所以物距小于像距，即v＞u；
（4）当u＝5cm时，u＜f可以观察到正立、放大的虚像，如果让蜡烛靠近透镜，物距减小，像距也减小，像也变小。
故答案为：（1）上方；上；（2）缩小；二倍焦距以外；（3）＞；（4）变小。
28．解：（1）实验过程中，弹簧测力计必须沿水平方向拉着物块做匀速直线运动，根据二力平衡，此，滑动摩擦力的大小等于弹簧测力计的示数。
（2）根据影响滑动摩擦力大小因素，丁图中压力最小，接触面最光滑，故在四次实验中，滑动摩擦力最小的是丁实验。
（3）比较甲、乙实验，接触面粗糙程度相同，乙中压力大，摩擦力也大，故是为了研究滑动摩擦力大小与压力大小有关；比较乙、丙实验，压力相同，接触面粗糙程度不同，是为了研究滑动摩擦力大小与接触面粗糙程度有关。
（4）研究滑动摩擦力的大小与接触面积的大小有关，要压力大小和接触面的粗糙程度相同，但物体切去一半后压力也变小了，故其错误的原因是没有控制压力大小相同。
故答案为：（1）匀速直线；等于；（2）丁；（3）压力大小；接触面粗糙程度；（4）没有控制压力大小相同。
29．解：
（1）在C与E两图中，保持了排开液体的体积不变，而排开液体的密度不同，故研究浮力与液体密度的关系，
根据A与E两图所标的实验数据，由称重法，可知物体浸没在盐水中所受的浮力为：
F＝G﹣F′＝8N﹣5.6N＝2.4N；
（2）小明对ABCD四个步骤进行了观察研究，发现浮力的大小有时与深度有关，有时与深度又无关，对此正确的解释是浮力的大小随着排开水的体积的增大而增大，当物体完全浸没在水中后排开水的体积相同，浮力的大小与深度无关；
（3）由图F、H可知，物体排开的水的重力，G排＝G水和桶﹣G桶＝2.4N﹣0.4N＝2N，物体B受到的浮力，F浮＝G﹣FD＝8N﹣6N＝2N，F浮＝G排，可知物体B受到的浮力等于B排开水的重力；因阿基米德原理适用于气体，所以该实验不能全面说明阿基米德原理。
（4）由阿基米德原理：F浮＝ρ液gV排，
而D、E中物体浸没，故排开液体的体积相同，
故有＝，
故盐水的密度为：
ρ盐水＝×ρ水＝×1.0×103kg/m3＝1.2×103kg/m3。
故答案为：（1）液体密度；2.4；（2）增大；无关；（3）等于；不能；（4）1.2×103。
30．解：（1）如图，滑动变阻器右半段接入电路，当滑片处于A端时，滑动变阻器接入电路电阻最大，电路电流最小，滑动变阻器起保护电路作用。
（2）如乙图，电压表使用0～3V的量程，每一大格表示1V，每一小格表示0.1V，读图可知电压表示数是1.8V，小灯泡额定电压是2.5V，测量小灯泡的额定功率，使小灯泡两端的电压为额定电压，所以要增大小灯泡两端的电压，减小滑动变阻器两端的电压，使滑动变阻器接入电路的电阻减小，故滑片向B端移动。
（3）由图像知，小灯泡的额定电压是2.5V，额定电流是0.5A，所以小灯泡的额定功率：P额＝U额I额＝2.5V×0.5A＝1.25W。
由图像知，小灯泡两端的电压为0.5V、1.5V、2.5V时，小灯泡中的电流分别为0.2A、0.4A、0.5A，
根据欧姆电流得，小灯泡的电阻分别为：R＝＝＝2.5Ω，R'＝＝＝3.75Ω，R''＝＝＝5Ω，
由计算知，小灯泡两端的电压增大时，小灯泡的电阻也增大，故小灯泡的电阻随其两端电压的增大而增大。
（4）闭合开关S、S1，电压表测量小灯泡两端的电压，移动滑片P使电压表的示数为U1，即小灯泡两端的电压是U1，
保持滑片P位置不动，只断开开关S1，闭合开关S2，电压表测量小灯泡和定值电阻两端的电压，记下电压表的示数为U2，
定值电阻两端的电压是U0＝U2﹣U1，
定值电阻中的电流I0＝＝，
定值电阻和小灯泡串联，根据串联电路电流处处相等，则小灯泡中的电流是I＝I0＝，
小灯泡的功率：P＝UI＝U1•。
故答案为：（1）A；（2）B；（3）1.25；小灯泡的电阻随其两端电压的增大而增大；（4）U1•。
六．计算题（共3小题，满分20分）
31．解：
（1）由表格数据可知，整车质量m＝50t，
则99A坦克静止在水平面时对地面的压力：
F＝G＝mg＝50×103kg×10N/kg＝5×105N，
对地面的压强：
p＝＝＝1×105Pa；
（2）由表格数据可知，最大野战速度v＝60km/h，
由v＝可得，参加野战时t＝30min＝0.5h行驶的最大路程：
s＝vt＝60km/h×0.5h＝30km；
（3）由表格数据可知，最大功率P＝1.1×106W，
由P＝可得，以最大功率行驶t′＝1h＝3600s发动机做的功：
W＝Pt′＝1.1×106W×3600s＝3.96×109J。
答：（1）99A坦克静止在水平面时对地面的压强为1×105Pa；
（2）参加野战时30min行驶的最大路程是30km；
（3）以最大功率行驶1h发动机做功为3.96×109J。
32．解：（1）当开关Sa打至1，开关Sb断开时，R1与R2串联，电路的总电阻最大，电路的总功率最小，煎药壶处于保温阶段；
当开关Sa打至2，开关Sb闭合时，R1与R2并联，电路的总电阻最小，电路的总功率最大，煎药壶处于高火加热阶段；
当开关Sa打至2，开关Sb断开时，电路为R2的简单电路，煎药壶处于文火萃取阶段；
（2）由图3知，文火萃取阶段的时间为：t＝36min﹣14min＝22min＝1320s
文火萃取期间煎药壶消耗的电能为：
W1＝t＝×1320s＝145200J；
（3）由图3可知，高火加热过程中，药液的温度从18℃升高到98℃，
则1kg药液所吸收的热量：
Q吸＝cm（t′﹣t0）＝4.2×103J/（kg•℃）×1kg×（98℃﹣18℃）＝3.36×105J；
由图3可知，高火加热的时间为：t″＝14min＝14×60s＝840s，
由P＝可得，煎药壶消耗的电能：
W2＝t″+t″＝×840s+×840s＝4.62×105J；
煎药壶的热效率：
η＝×100%＝×100%≈72.7%。
答：（1）1；断开；
（2）文火萃取期间煎药壶消耗的电能为145200J；
（3）高火加热过程中，煎药壶所吸收的热量是3.36×105J；
（4）高火加热过程中煎药壶的效率是72.7%。
33．解：
（1）水深5cm时，水对容器底部的压强：
p＝ρ水gh＝1.0×103kg/m3×10N/kg×0.05m＝500Pa；
（2）由图乙可知，注水的体积为2500cm3前，电路中的电流I＝0.3A不变，此前水没有达到B的底面，
因不计绳重及摩擦，且定滑轮只改变力的方向，不改变力的大小，
所以，力敏电阻受到的压力：
F＝GA﹣GB＝30N﹣10N＝20N，
由表格数据可知，此时力敏电阻的阻值Rx＝14Ω，
由I＝可得，电路中的总电阻：
R＝＝＝20Ω，
因串联电路中总电阻等于各分电阻之和，
所以，定值电阻R0的阻值：
R0＝R﹣Rx＝20Ω﹣14Ω＝6Ω；
（3）水没有达到B的底面前，力敏电阻的受到的压力最小，其阻值最大，电路中的电流最小，电路的功率最小，
则P小＝UI＝6V×0.3A＝1.8W；
由图乙可知，当容器注满水时注水的体积V水＝4000cm3，
此时物体B排开水的体积：
V排＝V容﹣V水＝S容h′﹣V水＝500cm2×10cm﹣4000cm3＝1000cm3＝1×10﹣3m3，
此时物体B受到的浮力：
F浮＝ρ水gV排＝1.0×103kg/m3×10N/kg×1×10﹣3m3＝10N，
因F浮＝GB，
所以，力敏电阻受到的最大压力F′＝GA＝30N，
由表格数据可知，力敏电阻的阻值Rx′＝9Ω，
此时电路中的电流：
I′＝＝＝0.4A＜0.6A，
此时电压表的示数：
U＝I′R0＝0.4A×6Ω＝2.4V＜3V，
则电路消耗的最大功率：
P大＝UI′＝6V×0.4A＝2.4W，
所以，电路消耗的功率范围为1.8W～2.4W。
答：（1）水深5cm时，水对容器底部的压强为500Pa；
（2）定值电阻R0的阻值为6Ω；
（3）电路消耗的功率范围为1.8W～2.4W。
字母
小明
小华
a
109.2Hz
261.2Hz
115.4Hz
279.0Hz
e
120.5Hz
282.8Hz
整车质量
50t
最大功率
1.1×106W
履带总面积
5m2
最远行驶路程
60km
最大公路速度
80km/h
最大野战速度
60km/h
F/N
15
20
22
25
28
30
35
Rx/Ω
20
14
13
11
10
9
8
