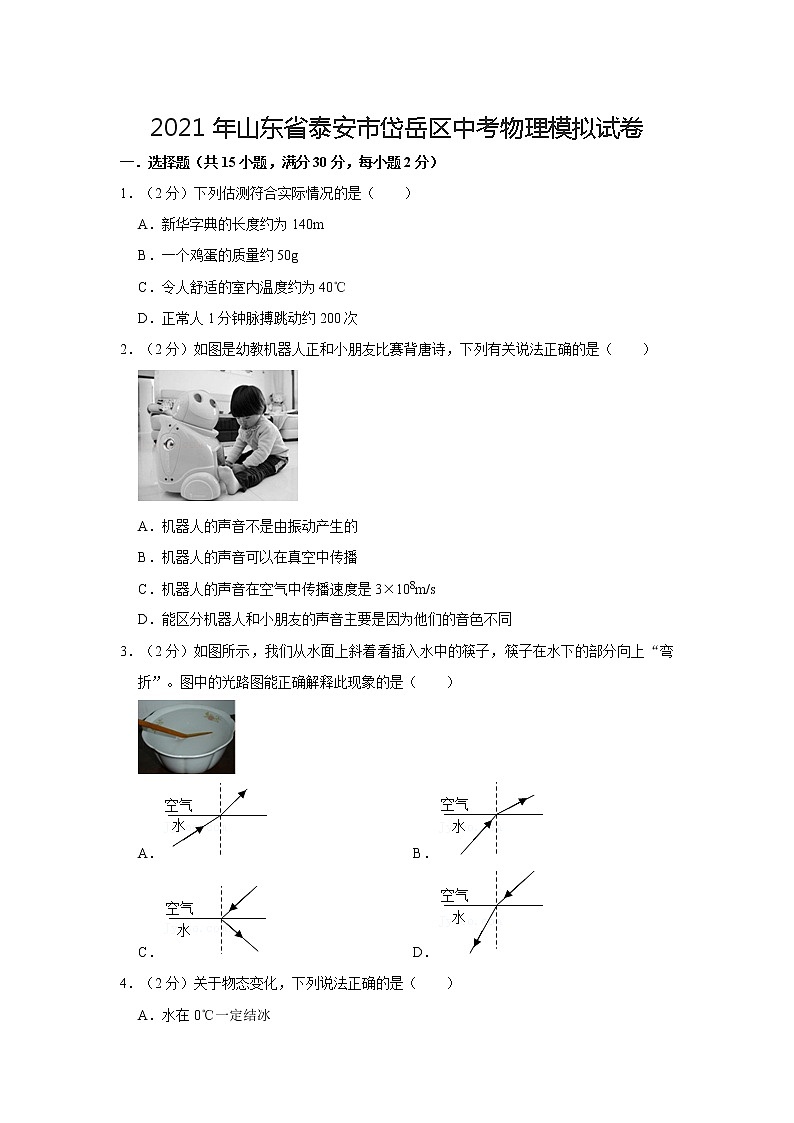

2021年山东省泰安市岱岳区中考物理模拟试卷

这是一份2021年山东省泰安市岱岳区中考物理模拟试卷，共18页。
1．（2分）下列估测符合实际情况的是（ ）
A．新华字典的长度约为140m
B．一个鸡蛋的质量约50g
C．令人舒适的室内温度约为40℃
D．正常人1分钟脉搏跳动约200次
2．（2分）如图是幼教机器人正和小朋友比赛背唐诗，下列有关说法正确的是（ ）
A．机器人的声音不是由振动产生的
B．机器人的声音可以在真空中传播
C．机器人的声音在空气中传播速度是3×108m/s
D．能区分机器人和小朋友的声音主要是因为他们的音色不同
3．（2分）如图所示，我们从水面上斜着看插入水中的筷子，筷子在水下的部分向上“弯折”。图中的光路图能正确解释此现象的是（ ）
A．B．
C．D．

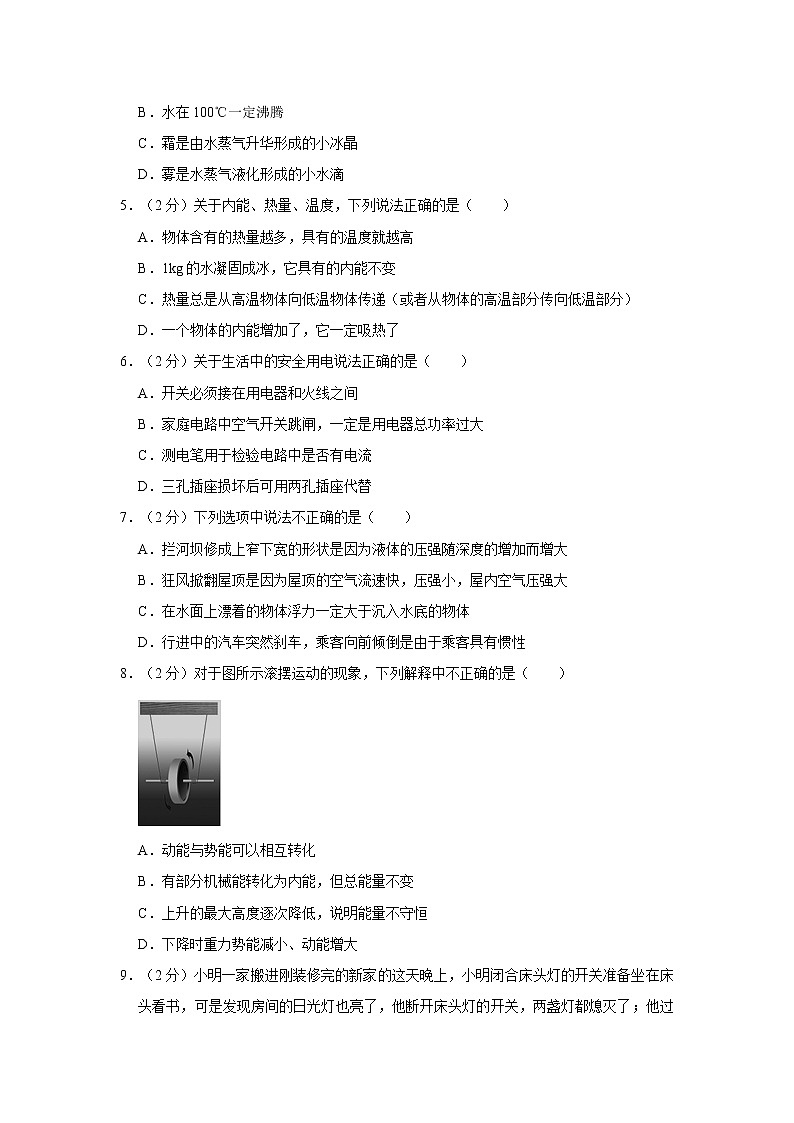

4．（2分）关于物态变化，下列说法正确的是（ ）
A．水在0℃一定结冰
B．水在100℃一定沸腾
C．霜是由水蒸气升华形成的小冰晶
D．雾是水蒸气液化形成的小水滴
5．（2分）关于内能、热量、温度，下列说法正确的是（ ）
A．物体含有的热量越多，具有的温度就越高
B．1kg的水凝固成冰，它具有的内能不变
C．热量总是从高温物体向低温物体传递（或者从物体的高温部分传向低温部分）
D．一个物体的内能增加了，它一定吸热了
6．（2分）关于生活中的安全用电说法正确的是（ ）
A．开关必须接在用电器和火线之间
B．家庭电路中空气开关跳闸，一定是用电器总功率过大
C．测电笔用于检验电路中是否有电流
D．三孔插座损坏后可用两孔插座代替
7．（2分）下列选项中说法不正确的是（ ）
A．拦河坝修成上窄下宽的形状是因为液体的压强随深度的增加而增大
B．狂风掀翻屋顶是因为屋顶的空气流速快，压强小，屋内空气压强大
C．在水面上漂着的物体浮力一定大于沉入水底的物体
D．行进中的汽车突然刹车，乘客向前倾倒是由于乘客具有惯性
8．（2分）对于图所示滚摆运动的现象，下列解释中不正确的是（ ）
A．动能与势能可以相互转化
B．有部分机械能转化为内能，但总能量不变
C．上升的最大高度逐次降低，说明能量不守恒
D．下降时重力势能减小、动能增大

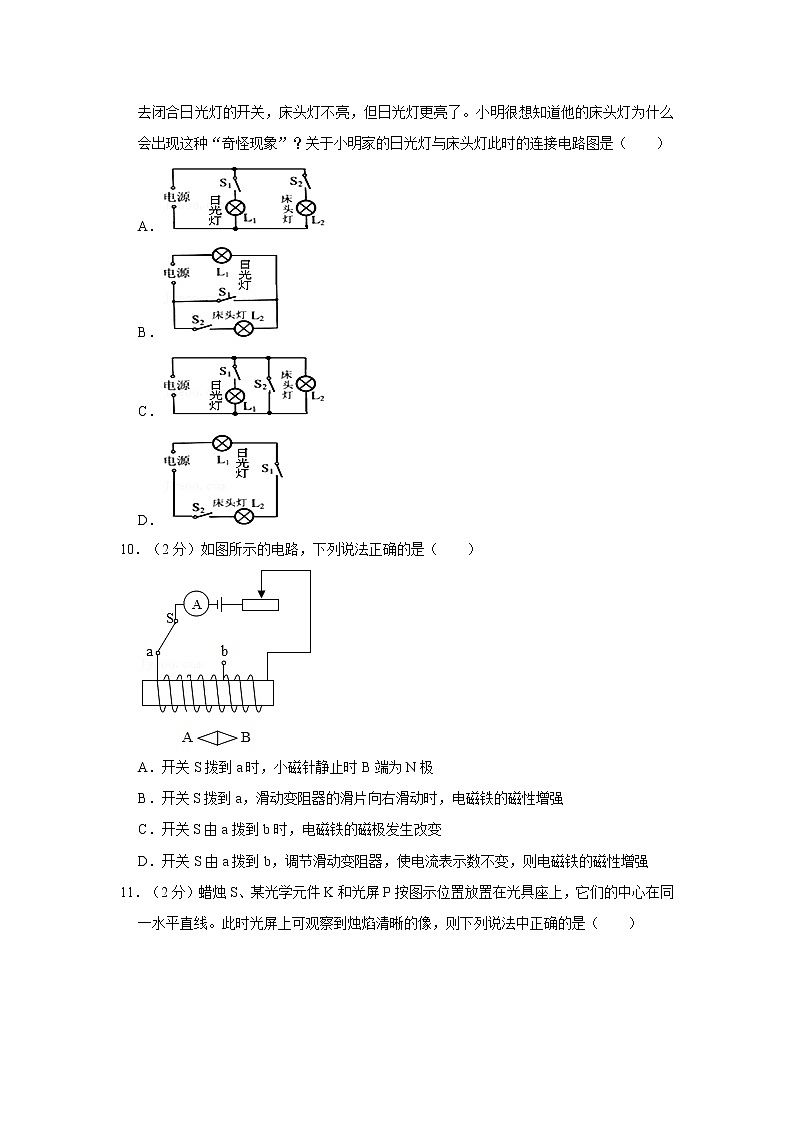

9．（2分）小明一家搬进刚装修完的新家的这天晚上，小明闭合床头灯的开关准备坐在床头看书，可是发现房间的日光灯也亮了，他断开床头灯的开关，两盏灯都熄灭了；他过去闭合日光灯的开关，床头灯不亮，但日光灯更亮了。小明很想知道他的床头灯为什么会出现这种“奇怪现象”？关于小明家的日光灯与床头灯此时的连接电路图是（ ）
A．
B．
C．
D．
10．（2分）如图所示的电路，下列说法正确的是（ ）
A．开关S拨到a时，小磁针静止时B端为N极
B．开关S拨到a，滑动变阻器的滑片向右滑动时，电磁铁的磁性增强
C．开关S由a拨到b时，电磁铁的磁极发生改变
D．开关S由a拨到b，调节滑动变阻器，使电流表示数不变，则电磁铁的磁性增强
11．（2分）蜡烛S、某光学元件K和光屏P按图示位置放置在光具座上，它们的中心在同一水平直线。此时光屏上可观察到烛焰清晰的像，则下列说法中正确的是（ ）
A．若K是小孔并将光屏向右移动少许，光屏上的像将变模糊
B．若K是凸透镜，则它的焦距满足f＞15cm
C．仅需水平移动S、K或P中的一个，即可判断K是否为小孔
D．若K是凸透镜并移至35.0cm刻度线处，光屏上将得到清晰的缩小像
12．（2分）物块A放在粗糙程度相同的水平桌面上，用平行于桌面的细线通过定滑轮与小桶B相连，如图所示。现向小桶B中加入细沙，当小桶B与沙子的总质量为m时，物块A恰好做水平向右的匀速直线运动（忽略滑轮的摩擦）。下列说法正确的是（ ）
A．物块A受到的滑动摩擦力小于mg
B．物块A的重力与桌面对它的支持力是一对相互作用力
C．物块A受到的滑动摩擦力与小桶B受到的拉力是一对平衡力
D．继续向小桶B中加入沙子，使物块A在水平桌面上加速运动，此时物块A受到的滑动摩擦力大小不变
13．（2分）中国第一艘国产航空航母是“山东舰”，山东舰满载排水量约为6.5万吨，最大吃水深度10.5m，至少可以搭载36架歼﹣15舰载机，已知一架歼﹣15舰载机质量为17.5吨。ρ海水＝1.0×103kg/m3，则下列说法正确的是（ ）
A．山东舰最大吃水深度处受到海水的压强是1.05×106Pa
B．山东舰满载时受到海水的浮力为6.5×107N
C．一架舰载飞机起飞后，山东舰受到的浮力减小1.75×105N
D．满载时山东舰排开水的体积为6.5×105m3
14．（2分）有一辆汽车在水平路面上用0.5h匀速行驶了36km，消耗汽油3kg．若已知该汽车发动机的功率（即牵引力的功率）为23kW，汽车（包括车上的人和物品）质量为1.5t，车轮与地的接触总面积是0.5m2，汽油的热值为4.6×107J/kg，g＝10N/kg．下列分析正确的是（ ）
A．该汽车对路面的压力等于1.5×104 N，该汽车克服阻力做的功是2.3×104 J
B．该汽车通过这段路程的平均速度是200m/s，车对地的压强是30 Pa
C．该汽车的牵引力是1.5×104 N，汽油燃烧放出的热量是1.38×108 J
D．该汽车发动机的效率是30%，该汽车的牵引力是1.15×103 N
15．（2分）图甲是通过小灯泡L的电流与其两端电压的关系图象。现将小灯泡L与电阻R连入如图乙所示的电路中。闭合开关S，小灯泡的实际功率为1.8W，电压表示数为3V。下列结果正确的是（ ）
①电源电压为9V
②电阻R的阻值为10Ω
③电路消耗的总功率为2.7W
④通过电阻R的电流为0.6A
A．只有①②③正确B．只有②③④正确
C．只有①③正确D．只有②④正确
二．填空题（共4小题，满分4分，每小题1分）
16．（1分）电影《上甘岭》主题曲《我的祖国》中有这样的一句歌词：“一条大河波浪宽，风吹稻花香两岸”表现了我们美丽祖国的大好河山。实际上无风时也能闻到稻花香，这属于物理学中的 现象。
17．（1分）如图所示是光在空气和玻璃两种介质中传播时同时发生反射和折射的光路图，其中 是入射光线，折射角的大小是 。
18．（1分）A、B是两个轻质泡沫小球，C是用丝绸摩擦过的玻璃棒，其中B、C之间相互排斥，则B带 电。A、C相互吸引，若A也带电，则A带 电。
19．（1分）随着人民生活水平的不断提高，汽车已经走进了普通家庭，小飞的爸爸最近也购买了一辆轿车．若轿车以96kW的恒定功率启动做直线运动，运动过程中受到的阻力不变，运动的速度v与时间t的关系如图所示。则0～3s时间内，轿车发动机做功为 J，轿车运动过程中受到的阻力为 N。
三．作图题（共2小题，满分4分，每小题2分）
20．（2分）如图所示，F点是凹透镜的虚焦点，O点是光心，请画出两条光线经过凹透镜的光路图。
21．（2分）如图所示，请在杠杆端点B处画出杠杆受到的拉力Fl的示意图并作A点受到拉力的力臂L。
四．实验探究题（共2小题，满分16分）
22．（7分）（1）乐乐爱喝红糖水，她很想知道红糖水的密度是多少，于是利用实验课的机会，将妈妈配制的适量的红糖水带到实验室，进行了如下实验：
①把天平放到水平台上，将游码移至标尺左端的零刻度线处，调节平衡螺母使天平平衡，并测得所用空烧杯的质量为86g。
②如图甲所示，乐乐将红糖水倒入量筒中，则量筒中红糖水的体积为 cm3。
③她再将量筒中的红糖水全部倒入空烧杯中，再将其放在已调节好的天平的左盘中，进行称量（如图乙所示），请指出她操作时的错误： 。
④她改正错误后，测出烧杯与红糖水总质量如图丙所示。则红糖水密度为 kg/m3。
⑤用这种方法测得的红糖水的密度 （选填：“偏大”“不变”或“偏小”）。
（2）乐乐回家后又想测橡皮的密度，她把橡皮放入水中发现它下沉，于是她找来家中的一个柱形薄壁的透明杯子、果冻盒（质量不能忽略）刻度尺、和适量的水，进一步测出了橡皮的密度。请你帮她将后面的实验步骤补充完整，并写出橡皮密度表达式。
①向杯内倒入适量的水，用刻度尺测出杯内水的高度为h1
②将果冻盒放入杯内的水中使之漂浮，用刻度尺测出杯内水的高度为h2
③将橡皮轻轻放入果冻盒中，仍然漂浮，用刻度尺测出杯内水的高度为h3
④将橡皮放入水中，仍使果冻盒漂浮，用刻度尺测出杯内水的高度为h4
⑤乐乐操作中不必要的步骤是： ，（填序号）橡皮密度表示为 。（已知水的密度为ρ水）
23．（9分）某实验小组利用图甲所示电路进行如下的实验研究。
（1）断开S3，闭合S1、S2，调节滑动变阻器，由电压表和电流表的测量数据绘制成如图乙的U﹣I关系图象。根据图象分析，电阻R＝ Ω，还可归纳得出的规律是： 。
（2）断开S2，闭合S1、S3，调节滑动变阻器，测量灯泡L两端的电压和通过的电流，根据测量数据绘制成如图丙的U﹣I关系图象。若灯泡L的额定电压为2.5V，灯泡的额定电功率为 W．测好灯泡L的额定功率后，将灯泡L换成另一个规格为“2.5V 1W”灯L1，为了测L1的额定功率，闭合开关后，应将变阻器滑片向 （填“左”或“右”）移动。
（3）在“测定小灯泡电阻”的实验中，小明同学连接线路闭合开关后，将变阻器滑片向右滑动时灯泡变暗，而电压表的示数增大。请你用笔画线代替导线，把图丁中的实物电路按小明的连接方式连接完整。
五．计算题（共2小题，满分16分，每小题8分）
24．（8分）小华用如图所示的滑轮组提升物体A，已知小华的质量为64kg，每只鞋与地面的接触面积为100cm2，在匀速竖直提升物体A的过程中，小华施加在绳子自由端竖直向下的拉力F为400N，物体A上升的速度vA为0.1m/s，滑轮组的机械效率为90%，不计绳重和滑轮与轴的摩擦。（g取10N/kg）
（1）拉力F做功的功率；
（2）物体A所受的重力；
（3）在1min时间内，滑轮组做的有用功；
（4）小华站立在地面上拉绳子的过程中，对地面的压强有多大？
25．（8分）某同学设计的电饭锅具有煮饭和保温两种功能，电路如图甲所示，图乙为热敏电阻R的R﹣t图象。闭合开关S1、S2，触点D与E接触，电饭锅煮饭加热。随着锅内温度升高，热敏电阻R阻值减小，继电器内电流增大。当锅内温度达到103℃时（如图乙中虚线）电磁铁吸合衔铁，使触点D脱开E改与F接触；当锅内温度低于50℃时电磁铁松开衔铁，触点D再次与E接触。已知电饭锅工作电压为U＝220V，R1＝44Ω，R2＝198Ω，R0＝300Ω，为继电器线圈供电的电池电压U2＝6V。
（1）同学要给电路加个保温指示灯，则指示灯应放在图中 （选题A或B）位置。
（2）电饭锅煮饭加热时的电功率为多大？
（3）当温度达到103℃时，衔铁刚要被吸下，此时通过电磁铁的电流多大？
（4）若将电饭锅保温时的温度提高到60℃，请写出一项措施。
参考答案
一．选择题（共15小题，满分30分，每小题2分）
1．解：A、中学生伸开手掌，大拇指指尖到中指指尖的距离（一揸）大约15cm，新华字典的长度略小于此数值，在14cm＝0.14m左右。故A不符合实际；
B、10个鸡蛋的质量大约1斤，而1斤＝500g，所以一个鸡蛋的质量在50g左右。故B符合实际；
C、人体正常体温在37℃左右，感觉舒适的温度在23℃左右。故C不符合实际；
D、正常情况下，人的脉搏跳动一次的时间接近1s，1min跳动的次数在70次左右。故D不符合实际。
故选：B。
2．解：
A、声音是物体振动产生的，一切发声的物体都在振动。故A错误；
B、声音的传播需要介质，真空不能传声。故B错误；
C、声音在空气中的传播速度为340m/s．故C错误；
D、音色是由发声体的材料和结构决定的，不同物体发出的声音的音色不同，音色是判断发声体的依据。故D正确。
故选：D。
3．解：筷子反射的光从水中斜射入空气时，在水与空气的交界面上发生折射，进入空气中的折射光线向水面偏折，位置降低，而我们认为光是沿直线传播的，我们看到的筷子位置在折射光线的反向延长线上，像的位置比实际位置偏高，看起来筷子向上弯折。
A、图中光线从水中斜射入空气中，应该是折射角大于入射角，而图中折射角小于入射角了，故A错误；
B、图中光线从水中斜射入空气中，折射角大于入射角，符合光的折射定律，故B正确；
C、图中折射光线和入射光线在法线的同一侧了，并且传播方向也错误，故C错误；
D、图中光的传播方向错误，故D错误。
故选：B。
4．解：A、水结冰还缺少一个条件：继续放热，故此选项是错误的；
B、水沸腾还缺少一个条件：继续吸热，故此选项是错误的；
C、霜是空气中的水蒸气遇冷直接从气态变成固态的，是凝华现象，故此选项是错误的；
D、雾是空气中的水蒸气遇冷液化形成的，故此选项是正确的；
故选：D。
5．解：A、热量是过程量，不能说物体含有的热量，故A错误；
B、例如晶体的凝固过程，放出热量，温度不变，内能减少，故B错误；
C、热量总是从高温物体向低温物体传递，或者从物体的高温部分传向低温部分，故C正确；
D、物体的温度升高，它可能吸收了热量，也可能外界对物体做了功，故D错误。
故选：C。
6．解：A、控制用电器的开关与用电器串联，并接在火线和电灯之间。故A正确；
B、家庭电路中空气开关跳闸，不一定是用电器总功率过大，也可能是电路中发生了短路。故B错误；
C、测电笔是用来辨别火线和零线的装置，故C错误；
D、大功率或带有金属外壳的用电器，使用两孔插座，没有接地功能，用电器外壳带电，会危及人身安全。故D错误。
故选：A。
7．解：A、拦河坝修成上窄下宽的形状是因为液体的压强随深度的增加而增大，这样可承受更大的压强，故A正确；
B、狂风掀翻屋顶是因为屋顶的空气流速快，压强小，屋内的空气流速慢，压强大，产生向上的压强差，故B正确；
C、由阿基米德原理公式：F浮＝ρ液gV排可知，浮力的大小与物体排开液体的体积和液体的密度有关。浮在水面的物体如果排开液体的体积比沉在水底的物体排开液体的体积小，那么漂在水面的物体比沉在水底的物体受到的浮力小，故C错误；
D、行进中的汽车突然刹车，乘客向前倾倒是由于乘客具有惯性，要保持向前运动的状态，故D正确。
故选：C。
8．解：AD、滚摆向上运动的过程中，由于高度升高，则重力势能增加，同时速度减小，则动能减小；即动能转化为重力势能；
同理，滚摆向下运动的过程中，由于高度降低，则重力势能减小，同时速度增大，则动能增大；即重力势能转化为动能；故AD正确；
BC、重力势能和动能统称为机械能，上升高度逐渐降低，说明一部分机械能转化为内能，机械能不守恒，但是总能量是守恒的；故B正确，C错误。
故选：C。
9．解：由题意可知；床头灯开关应同时控制床头灯和日光灯即串联；
日光灯的开关只能控制日关灯，即此时床头灯和日光灯并联；
日光灯更亮，根据P＝可知，日光灯的开关使床头灯短路，
综合以上，结合选项可知B选项符合题意。
故选：B。
10．解：
A、从图可知，当开关S拨到a时，电流从螺线管的右端流入，左端流出，根据安培定则可知，螺线管左端是N极，右端是S极；由磁极间的相互作用可知，小磁针静止时B端为N极，故A正确；
B、开关S拨到a，滑动变阻器的滑片向右滑动时，滑动变阻器接入电路的电阻变大，根据欧姆定律可知，电路中的电流减小，电磁铁的磁性减弱，故B错误；
C、开关S由a拨到b时，电磁铁中的绕线方法、电流方向不变，则磁极不变，故C错误；
D、将开关S由a换到b时，调节变阻器的滑片P，保持电流表的示数不变，即电流不变，将开关S由a换到b时，线圈匝数减少，则电磁铁的磁性减弱，故D错误。
故选：A。
11．解：A、小孔成像光屏向右移动少许，光屏上的像变大，不会模糊，故A错误；
B、由图可知，物距大于像距，光屏上可观察到烛焰清晰的像，为倒立缩小的实像，
u＝50cm﹣20cm＝30cm＞2f，解得，f＜15cm，
v＝65cm﹣50cm＝15cm，f＜15cm＜2f，
解得，7.5cm＜f＜15cm，故B错误；
C、仅需水平移动S、K或P中的一个，小孔成像只能改变像的大小，如是凸透镜像的大小、清晰度都发生变化，故C正确；
D、若K是凸透镜并移至35.0cm刻度线处，由7.5cm＜f＜15cm可得，u＝35cm﹣20cm＝15cm，f＜u＜2f，光屏上将得到清晰的倒立放大的实像，故D错误。
故选：C。
12．解：
A、沙桶与沙的总重力为G＝mg，使用定滑轮不能改变力的大小（忽略滑轮的摩擦），则物块受到的拉力大小为mg；因为物块做匀速直线运动，拉力和滑动摩擦力是一对平衡力，所以滑动摩擦力的大小为mg，故A错误；
B、物块A的重力与桌面对它的支持力是作用在同一物体上的两个力，所以不是一对相互作用力，故B错误；
C、物块A受到的滑动摩擦力与小桶B受到的拉力是作用在不同物体上的两个力，所以不是一对平衡力，故C错误；
D、继续向小桶中加入沙子，木块对接触面的压力没变，接触面的粗糙程度不变，故滑动摩擦力不变，故D正确。
故选：D。
13．解：A、山东舰最大吃水深度处受到海水的压强p＝ρ海水gh＝1.0×103kg/m3×10N/kg×10.5m＝1.05×105Pa，故A错误；
B、山东舰满载时受到海水的浮力F浮＝G排＝m排g＝6.5×104×103kg×10N/kg＝6.5×108N，故B错误；
C、一架舰载飞机起飞后，山东舰受到的浮力减小量△F浮＝△G排＝△m排g＝17.5×103kg×10N/kg＝1.75×105N，故C正确；
D、根据阿基米德原理可知满载时山东舰排开水的体积V排＝＝＝6.5×104m3，故D错误。
故选：C。
14．解：
A、该汽车对路面的压力：F＝G＝mg＝1.5×103kg×10N/kg＝1.5×104N；
因汽车在水平路面上匀速行驶，所以阻力等于牵引力，则克服阻力做的功等于牵引力做的功，
由P＝可得，该汽车克服阻力做的功：W＝Pt＝23×103W×0.5×3600s＝4.14×107J，故A错；
B、该汽车通过这段路程的平均速度：v＝＝＝72km/h＝20m/s，
车对地的压强：p＝＝＝3×104Pa；故B错；
C、由P＝＝＝Fv可得，该汽车的牵引力：F＝＝＝1.15×103 N，
汽油燃烧放出的热量：Q＝m′q＝3kg×4.6×107J/kg＝1.38×108 J，故C错；
D、该汽车发动机的效率：η＝＝×100%＝30%，
由C可知该汽车的牵引力F＝1.15×103 N，故D正确。
故选：D。
15．解：闭合开关，R和L串联，电压表测量R两端的电压。
①小灯泡的实际功率为1.8W，从图甲且根据P＝UI可知，此时通过灯泡的电流为0.3A，灯泡两端的电压为6V，电压表示数为3V，则R两端的电压为3V，根据串联电路的电压特点可知电源电压U＝6V+3V＝9V，故①正确；
④通过灯泡的电流为0.3A，则通过R的电流也为0.3A，故④错误；
②根据欧姆定律可知R＝＝＝10Ω，故②正确；
③电路消耗的总功率P＝UI＝9V×0.3A＝2.7W，故③正确；
故只有①②③正确。
故选：A。
二．填空题（共4小题，满分4分，每小题1分）
16．解：无风时也能闻到稻花香，说明构成物质的分子都在不停地做无规则运动，属于扩散现象。
故答案为：扩散。
17．解：由图可知，∠BOM′＝30°，所以∠BON＝90°﹣30°＝60°，同理∠AON＝60°；
根据反射角等于入射角，所以NN′为法线，MM′为界面，而折射光线和入射光线分别位于法线两侧，则OC一定为折射光线，BO为入射光线，OA为反射光线；
由图可知，折射角为：∠CON′＝90°﹣55°＝35°。
故答案为：BO；35°。
18．解：用丝绸摩擦过的C玻璃棒带正电，BC相互排斥，因同种电荷相互排斥，所以B带正电；
AC相互吸引，且A也带电，因异种电荷相互吸引，所以A带负电。
故答案为：正；负。
19．解：
（1）由题知，轿车以96kW的恒定功率做直线运动，
根据P＝可得，0﹣3s时间内轿车发动机做的功：
W＝Pt＝9.6×104W×3s＝2.88×105J。
（2）由图象可知，轿车匀速直线运动的速度v＝30m/s，
由P＝＝＝Fv可得，轿车匀速运动时受到的牵引力：
F＝＝＝3.2×103N，
轿车匀速直线运动时阻力和牵引力是一对平衡力，
所以轿车匀速运动时受到的阻力f＝F＝3.2×103N；
由题知，运动过程中受到的阻力不变，所以，轿车在运动过程中受到的阻力均为3.2×103N。
故答案为：2.88×105；3.2×103。
三．作图题（共2小题，满分4分，每小题2分）
20．解：经过光心的光线传播方向不变；射向另外一侧虚焦点的光线经过凹透镜折射，折射光线平行于主光轴，如下图：
21．解：杠杆端点B处受到拉力Fl的方向竖直向下，过B点沿竖直向下的方向画一条有向线段，并标明Fl；
A点受到的拉力沿绳子斜向上，过支点O作该力的作用线的垂线段，即可做出力臂L，如图所示：
四．实验探究题（共2小题，满分16分）
22．解：（1）②由图甲可知，量筒的分度值为2ml，量筒中红糖水的体积为30ml＝30cm3；
③用天平称量物体质量时，天平平衡的调节，测量前调节平衡螺母，测量时应通过增减砝码或调节游码来实现。由图乙可知，乐乐的错误是称量过程中调节平衡螺母了；
④由图丙可知，天平标尺的分度值为0.2g，烧杯和红糖水的总质量为100g+20g+2g＝122g，
烧杯中红糖水的质量为：m＝122g﹣86g＝36g，
所以红糖水的密度：ρ＝＝＝1.2g/cm3＝1.2×103kg/m3；
⑤红糖水倒入烧杯中时，不可能全部分倒入烧杯中，会有一部分红糖水沾在量程内壁，使得所测红糖水的质量偏小，由ρ＝可知所测密度偏小；
（2）设杯子的底面积为S，根据②③知，G橡皮＝ρ水gS（h3﹣h2）
则m橡皮＝＝＝ρ水S（h3﹣h2）
要测量其密度，还要测量橡皮的体积，则需将橡皮放入水中使其全部浸没在水中，测出此时水面到达的刻度h4，则橡皮的体积为V＝S（h4﹣h2），
ρ＝＝＝•ρ水；
在整个过程中，都不用①的数据，所以不必要的步骤是①。
故答案为：（1）②30；③称量过程中调节平衡螺母了；④1.2×103；⑤偏小；
（2）①；•ρ水。
23．解：（1）由乙图象可知，当R两端的电压为1V时，通过它的电流为0.1A，根据公式R＝＝＝10Ω；
由图象可以看出，电流随电压变化，且比值不变，所以得出的结论是：电阻一定时，电流与电压成正比；
（2）由图象丙可知，当灯泡两端的电压为UL＝2.5V时，通过灯泡的电流越为IL＝0.35A，
所以灯泡的额定功率为PL＝ULIL＝2.5V×0.35A＝0.875W；
∵0.875W＜1W，
∴根据P＝UI可知，灯泡L1的额定电流大，
要测L1的额定功率应增大电路中的电流，减小滑动变阻器接入电路中的电阻，即滑片向左移动；
（3）由图丁可知，将变阻器滑片向右滑动时，滑动变阻器连入电路的电阻变大，灯泡变暗，而电压表的示数增大，说明电压表测量的不是灯泡两端的电压，而是滑动变阻器两端的电压，所以实物图连接如下：
故答案为（1）10Ω；电阻一定时，电流与电压成正比；
（2）0.875W；左；
（3）见上图。
五．计算题（共2小题，满分16分，每小题8分）
24．解：
（1）由图可知，n＝3，则绳端移动的速度：v绳＝nv＝3×0.1m/s＝0.3m/s，
拉力F做功的功率：
P＝＝＝Fv绳＝400N×0.3m/s＝120W；
（2）由η＝＝可得，物体A所受的重力：
GA＝ηnF＝90%×3×400N＝1080N；
（3）1min时间内，物体A上升的高度：h＝vt＝0.1m/s×60s＝6m，
滑轮组做的有用功：W有用＝GAh＝1080N×6m＝6.48×103J，
（4）小华的重力：G小华＝m小华g＝64kg×10N/kg＝640N，
小华站立在地面上拉绳子的过程中，因力的作用是相互的，则绳子对小华有竖直向上的拉力，且F拉＝F＝400N，
小华对地面的压力：F压＝G小华﹣F拉＝640N﹣400N＝240N，
受力面积（小华与地面的接触面积）：S＝2×100cm2＝200cm2＝0.02m2，
小华对地面的压强：p＝＝1.2×104Pa。
答：（1）拉力F做功的功率为120W；
（2）物体A所受的重力为1080N；
（3）在1min时间内，滑轮组做的有用功为6.48×103J；
（4）小华站立在地面上拉绳子的过程中，对地面的压强有1.2×104Pa。
25．解：
（1）由题和图示知，保温时R2才接入电路，煮饭时R2被短路，所以指示灯应放在图中的B处；
（2）闭合开关S1、S2，触点D与E接触为煮饭状态，此时R2被短路，只有R1接入电路中，
则加热时的电功率P1＝＝＝1100W；
（3）由图象可知：温度为103℃时热敏电阻的阻值R＝125Ω，
此时通过电磁铁的电流：I＝＝＝0.048A；
（4）由图乙知，热敏电阻随温度的升高而减小，若将电饭锅保温时的温度提高到60℃，热敏电阻减小，要使电路中的电流不变，根据I＝知需要降低为继电器线圈供电的电池电压。
故答案为：（1）B；（2）1100W；（3）0.048A；（4）降低为继电器线圈供电的电池电压。
