人教版九年级全册第3节 广播、电视和移动通信多媒体教学课件ppt

这是一份人教版九年级全册第3节 广播、电视和移动通信多媒体教学课件ppt，共27页。PPT课件主要包含了逐点导讲练，课堂小结，作业提升，课时讲解，课时流程，知识点，声信号，扬声器，电视信号的发射和接收，移动电话等内容，欢迎下载使用。

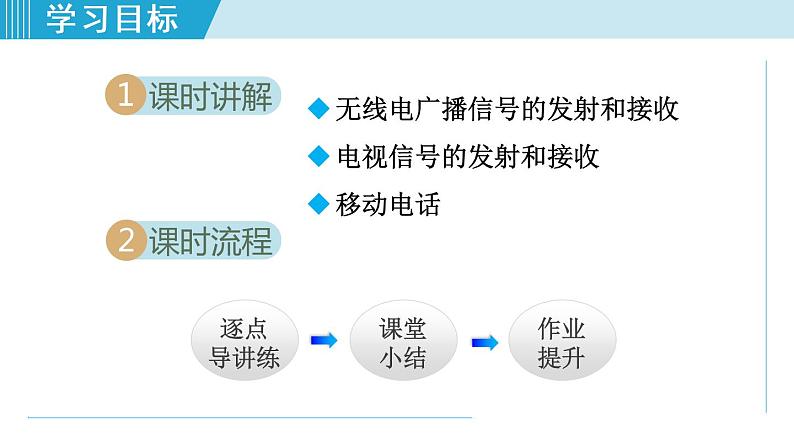

无线电广播信号的发射和接收电视信号的发射和接收移动电话
无线电广播信号的发射和接收

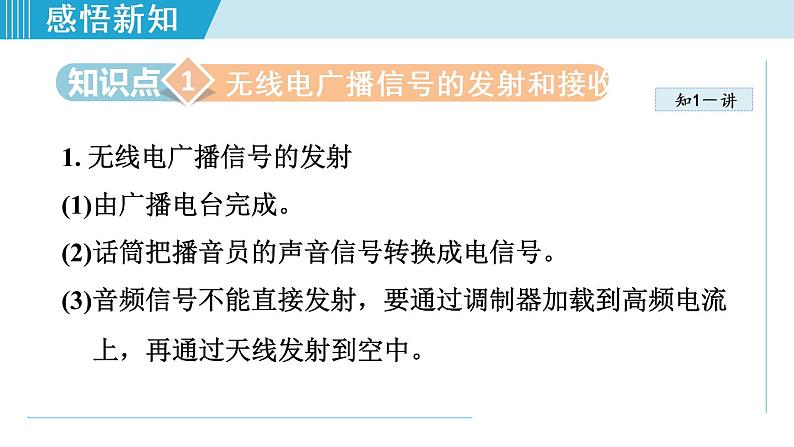

1. 无线电广播信号的发射(1)由广播电台完成。(2)话筒把播音员的声音信号转换成电信号。(3)音频信号不能直接发射，要通过调制器加载到高频电流上，再通过天线发射到空中。

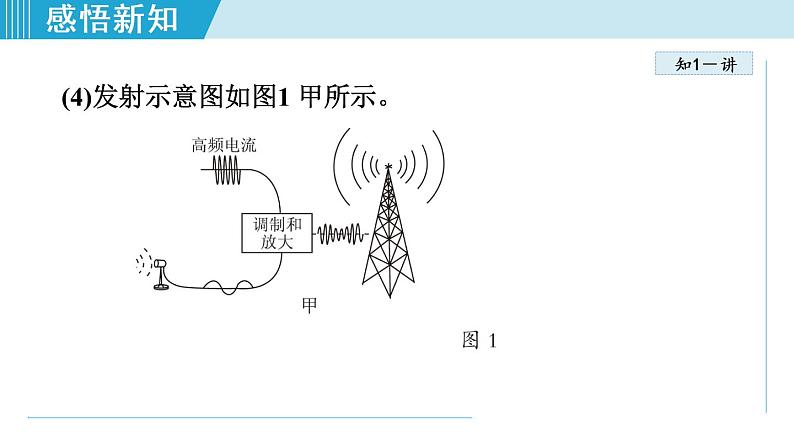

(4)发射示意图如图1 甲所示。

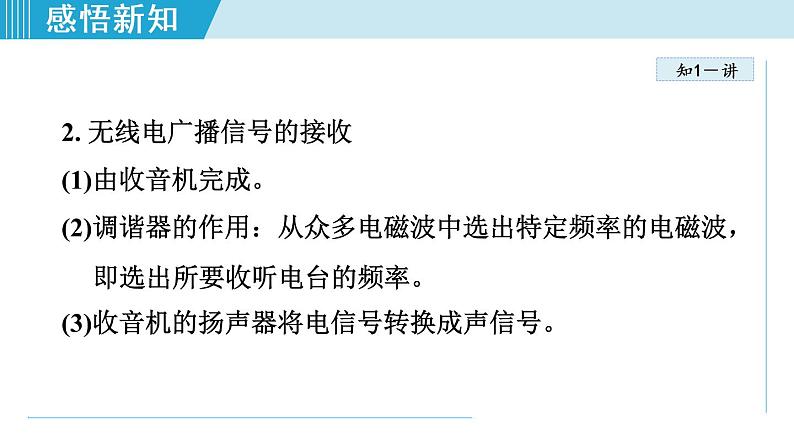

2. 无线电广播信号的接收(1)由收音机完成。(2)调谐器的作用：从众多电磁波中选出特定频率的电磁波，即选出所要收听电台的频率。(3)收音机的扬声器将电信号转换成声信号。

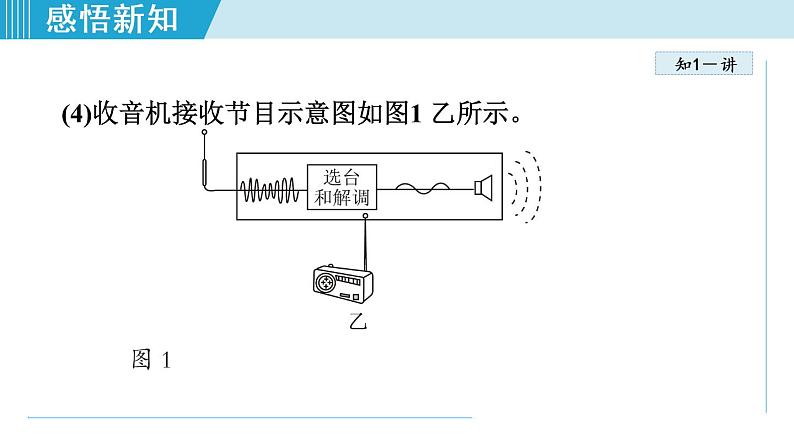

(4)收音机接收节目示意图如图1 乙所示。

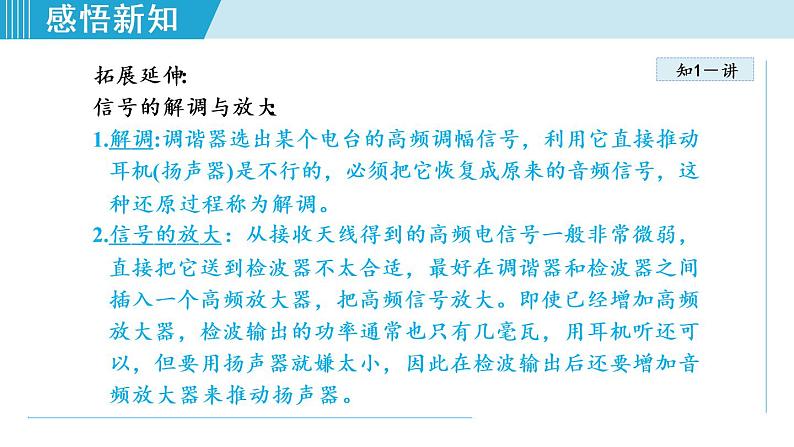

拓展延伸:信号的解调与放大:1.解调:调谐器选出某个电台的高频调幅信号，利用它直接推动耳机(扬声器)是不行的，必须把它恢复成原来的音频信号，这种还原过程称为解调。2.信号的放大：从接收天线得到的高频电信号一般非常微弱，直接把它送到检波器不太合适，最好在调谐器和检波器之间插入一个高频放大器，把高频信号放大。即使已经增加高频放大器，检波输出的功率通常也只有几毫瓦，用耳机听还可以，但要用扬声器就嫌太小，因此在检波输出后还要增加音频放大器来推动扬声器。
无线电广播信号的接收装置中有调谐器，其作用是( )A. 产生高频率振荡电流B. 使高频率电流随声音信号变化C. 得到所需要的带有声音信号的电磁波D. 把电信号还原成声音
解题秘方：理解选台是广播信号接收的一个环节。
解析：收音机的天线接收到各种各样的电磁波，转动收音机调谐器的旋钮，可以从中找出特定频率的信号，电子电路再把音频信号从中取出来，进行放大，送到扬声器中。
方法提示：运用对比法进一步认识调谐器的作用：
1-1.在无线电广播发射和接收的工作过程中，话筒把播音员的________转换成________信号，调制器把音频信号加载到_______电流上发射到空中，收音机接收到各种电磁波并从中选出特定频率的信号，通过解调将________信号留下，通过________把播音员的声音从收音机播放出来。
1. 电视信号的发射(1)由电视台完成。(2)电视台用话筒将声信号转换成电信号，用摄像机将图像转换成电信号。(3)音频信号和视频信号都要加载到高频电流上，再通过天线发射到空中。
(4)发射示意图如图2 甲所示。
2. 电视信号的接收(1)由电视机完成。(2)电视机也有选台电路。(3)扬声器将电信号还原出声音，显示器还原出图像。
(4)电视机接收节目示意图如图2 乙所示。
拓展延伸:显像管电视和液晶电视的显示原理：显像管电视：通过行场扫描电路将调制到显像管阴极的模拟视频信号以电子流的方式轰击荧光屏，荧光屏发出对应亮度、颜色的光点形成图像。液晶电视：通过AD转换将模拟视频信号转换为数字信号，处理后再转换为模拟信号去控制液晶分子的扭角，而扭角的大小决定了通过液晶分子的光线强度，从而在液晶屏上显示出图像。
[图文信息题]用电磁波传递电视信号的大致过程如下：①用摄像机拍摄画面和录音；②制作电视节目；③发射电视节目的视频和音频信号；④接收并还原电磁波的图像和声音信息。图3 四幅图中对应③的是图___，对应④的是图___。
解题秘方：注意对比广播信号的发射和接收与电视信号的发射和接收，对比电视信号的发射和电视信号的接收。
解析：A 中用摄像机在拍摄，故和①相对应。B 中有发射塔，是在发射信号，故和③相对应。C 中画面上有多个图像，是电视台在制作节目，故和②相对应。D 中电视机里出现图像的画面，故和④相对应。
2-1.电视信号包含图像信号和声音信号，电视信号从电视台发射机到电视接收机的传递过程中，下列说法正确的是( )A. 声音信号是加载在电流上的，图像信号是加载在电磁波上的B. 图像信号是加载在电流上的，声音信号是加载在电磁波上的C. 声音信号和图像信号都是加载在电流上的D. 声音信号和图像信号都是加载在电磁波上的
1. 移动电话与固定电话的工作原理基本相同，只是声音信息不是由导线中的电流传递的，而是由空间的电磁波来传递的。2. 移动电话既是无线电发射台，又是无线电接收台。只是移动电话的体积很小，天线也很简单，因此，它的发射功率不大，灵敏度也不高，与其他用户通话要由基地台转接。
3. 无绳电话：早期也用到无绳电话，无绳电话很像普通电话机，只是座机与手机之间没有电话线。无绳电话的座机与手机上各有一个天线，它们之间靠无线电波来沟通。
知识图解:基地台作用示意图：
关于移动电话，下列说法中正确的是( )A. 移动电话与固定电话的工作原理完全一样B. 移动电话只能作为接收机使用C. 移动电话既是发射机，又是接收机D. 移动电话发出的信号不能在真空中传播
解题秘方：紧扣移动电话与电磁波的关系。
解析：移动电话与固定电话的工作原理基本一样，只是声音信息不是由导线中的电流来传递的，而是由空间的电磁波来传递。移动电话既是无线电发射台，又是无线电接收台。
3-1.手机是人们常用的通信工具，移动网络让我们的生活悄悄发生改变，打电话、微信聊天等这些服务是通过　　 ________(填“超声波”“次声波”或“电磁波”)来传递信号的，它在真空中的传播速度________km/s；使用手机时，________能转化为电能。
