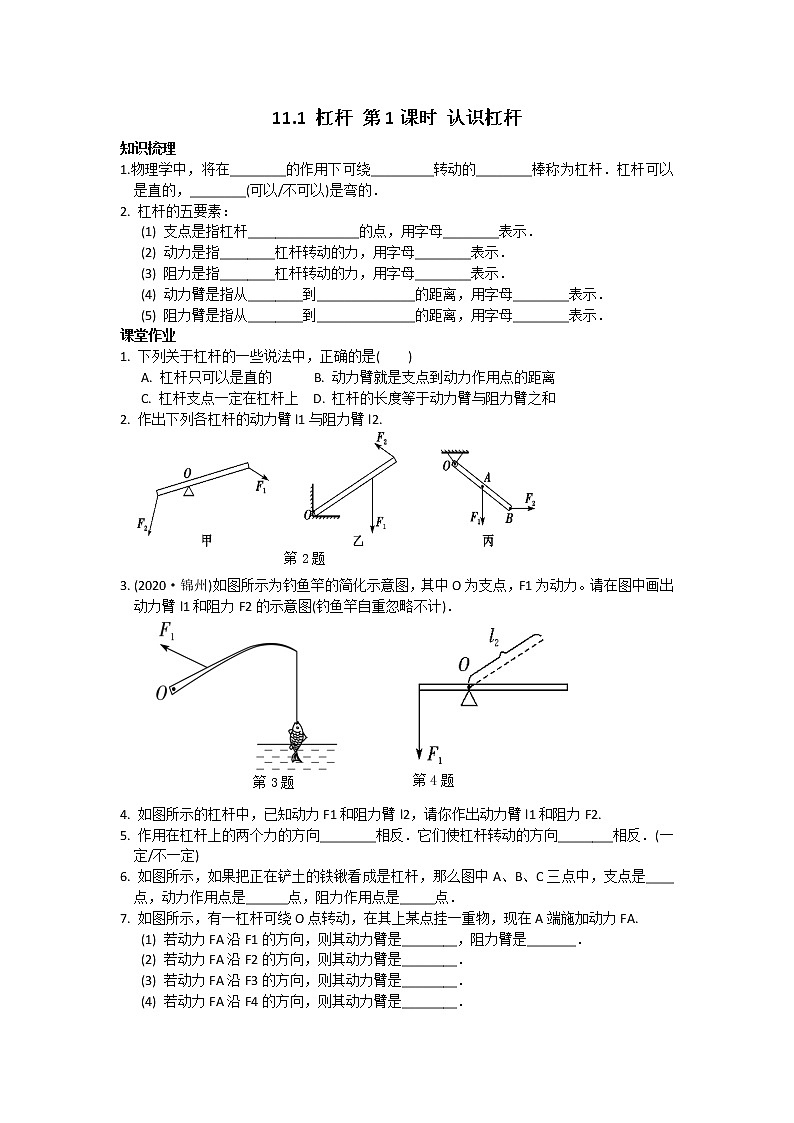

苏科版九年级全册1 杠杆第1课时课时作业

这是一份苏科版九年级全册1 杠杆第1课时课时作业，共2页。试卷主要包含了 杠杆的五要素等内容，欢迎下载使用。
1.物理学中，将在________的作用下可绕_________转动的________棒称为杠杆．杠杆可以是直的，________(可以/不可以)是弯的．
2. 杠杆的五要素：
(1) 支点是指杠杆________________的点，用字母________表示．
(2) 动力是指________杠杆转动的力，用字母________表示．
(3) 阻力是指________杠杆转动的力，用字母________表示．
(4) 动力臂是指从________到______________的距离，用字母________表示．
(5) 阻力臂是指从________到______________的距离，用字母________表示．
课堂作业
1. 下列关于杠杆的一些说法中，正确的是( )
A. 杠杆只可以是直的 B. 动力臂就是支点到动力作用点的距离
C. 杠杆支点一定在杠杆上 D. 杠杆的长度等于动力臂与阻力臂之和
2. 作出下列各杠杆的动力臂l1与阻力臂l2.
第2题
3. (2020·锦州)如图所示为钓鱼竿的简化示意图，其中O为支点，F1为动力。请在图中画出动力臂l1和阻力F2的示意图(钓鱼竿自重忽略不计)．
第4题
第3题
4. 如图所示的杠杆中，已知动力F1和阻力臂l2，请你作出动力臂l1和阻力F2.
5. 作用在杠杆上的两个力的方向________相反．它们使杠杆转动的方向________相反．(一定/不一定)
6. 如图所示，如果把正在铲土的铁锹看成是杠杆，那么图中A、B、C三点中，支点是____点，动力作用点是______点，阻力作用点是_____点．
7. 如图所示，有一杠杆可绕O点转动，在其上某点挂一重物，现在A端施加动力FA.
(1) 若动力FA沿F1的方向，则其动力臂是________，阻力臂是_______．
(2) 若动力FA沿F2的方向，则其动力臂是________．
(3) 若动力FA沿F3的方向，则其动力臂是________．
(4) 若动力FA沿F4的方向，则其动力臂是________．
第6题
第7题
11. (2020·益阳)如图所示是指甲剪的示意图，F是剪指甲时施加的一个力，则关于指甲剪的下列说法正确的是( )
A. 指甲剪只由一个杠杆组成
B. 指甲剪由两个杠杆组成
C. 对杠杆ABC，若以B为支点，则动力臂是l
D. 对杠杆ABC，若以B为支点，则动力臂是BC
第12题
第11题
12. 如图所示是钢丝钳处于工作时的状态．图中给出了四位同学在钢丝钳单侧钳柄及其相连部分上所画出的动力F1、动力臂l1、阻力F2的示意图，其中正确的是( )
A B C D
如图所示，用羊角锤拔钉子，请在图中标出支点O的位置并画出动力F1的力臂l1.
第13题 第14题
第15题
14. 请画出图中力F1的力臂l1，以及杠杆受到的阻力F2.
15. 如图所示，一个可绕O点转动的杠杆处于静止状态，已知阻力F2的方向以及动力F1的力臂l1，请在图中补全阻力F2的力臂l2以及动力F1.
