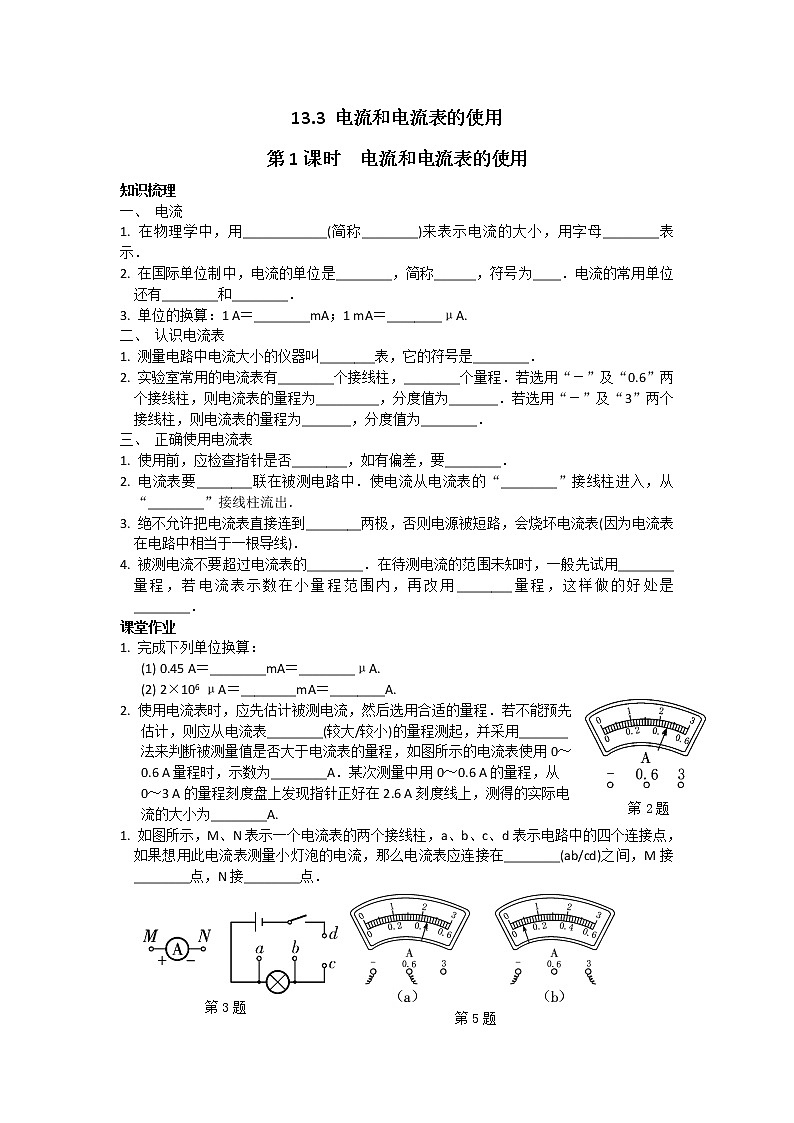

物理九年级全册第十三章 电路初探3 电流和电流表的使用第1课时综合训练题

这是一份物理九年级全册第十三章 电路初探3 电流和电流表的使用第1课时综合训练题，共3页。试卷主要包含了 电流， 认识电流表， 正确使用电流表等内容，欢迎下载使用。
知识梳理
一、 电流
1. 在物理学中，用____________(简称________)来表示电流的大小，用字母________表示．
2. 在国际单位制中，电流的单位是________，简称______，符号为____．电流的常用单位还有________和________．
3. 单位的换算：1 A＝________mA；1 mA＝________μA.
二、 认识电流表
1. 测量电路中电流大小的仪器叫________表，它的符号是________．
2. 实验室常用的电流表有________个接线柱，________个量程．若选用“－”及“0.6”两个接线柱，则电流表的量程为_________，分度值为_______．若选用“－”及“3”两个接线柱，则电流表的量程为_______，分度值为________．
三、 正确使用电流表
1. 使用前，应检查指针是否________，如有偏差，要________．
2. 电流表要________联在被测电路中．使电流从电流表的“________”接线柱进入，从“________”接线柱流出．
3. 绝不允许把电流表直接连到________两极，否则电源被短路，会烧坏电流表(因为电流表在电路中相当于一根导线)．
4. 被测电流不要超过电流表的________．在待测电流的范围未知时，一般先试用________量程，若电流表示数在小量程范围内，再改用________量程，这样做的好处是________．
课堂作业
1. 完成下列单位换算：
(1) 0.45 A＝________mA＝________μA.
第2题
(2) 2×106 μA＝________mA＝________A.
2. 使用电流表时，应先估计被测电流，然后选用合适的量程．若不能预先
估计，则应从电流表________(较大/较小)的量程测起，并采用_______
法来判断被测量值是否大于电流表的量程，如图所示的电流表使用0～
0.6 A量程时，示数为________A．某次测量中用0～0.6 A的量程，从
0～3 A的量程刻度盘上发现指针正好在2.6 A刻度线上，测得的实际电
流的大小为________A.
如图所示，M、N表示一个电流表的两个接线柱，a、b、c、d表示电路中的四个连接点，
如果想用此电流表测量小灯泡的电流，那么电流表应连接在________(ab/cd)之间，M接________点，N接________点．
第5题
第3题
日光灯工作时电流约0.15 A，合________mA.电流表使用前要先检查指针是否指在
________位置，读数时要先看清________，再看清分度值．
5. 如图所示是对同一段电路先后两次测量的结果，图(a)选用的量程是 ，示数是_____；图(b)选用的量程是______，示数是_______．说明电流表量程越______，测量结果越精确．
6. 甲、乙、丙、丁四名同学在做“用电流表测电流”的实验中，甲在连接电路前发现指针偏转情况如图甲所示；乙、丙、丁闭合开关前，他们的电流表指针均指在零刻度处，当闭合开关试触时，发现电流表指针摆动分别出现了如图乙、丙、丁所示的三种情况．
第6题
(1) 甲同学接下来应进行的操作是_______________________________．
(2) 乙的问题：电流表的正、负接线柱________．
(3) 丙的问题：电流表所选的量程________． (4) 丁的问题：________________________．
7. 关于电流表的使用，下列说法不正确的是( )
A. 使用前如果电流表的指针没有指在表盘上的“0”点，要先进行调零
B. 电流表要并联在被测电路中
C. 当电路中的电流不能估计时，要用试触的方法来选定合适的量程
D. 绝不允许不经过用电器把电流表接线柱接到电源的两极上
8. 下列电路中，电流表能测灯L1电流的是( )
A B C D
9. 电流表在电路中相当于一根导线．如图所示，粗心的小强把电流表并联在
灯L1的两端．此时如果闭合开关，一定会发生的是( )
A. 电源短路 B. 电流表损坏
第10题
C. 灯L1不亮 D. 灯L2的灯丝烧断
第9题
第11题
10. 如图甲所示为测量通过小灯泡L1中电流的电路图，试在图乙中画出对应的实物接线图(电流表选用 0～0.6 A 的量程)．
11. 如图所示，根据电路图中所标出的电流方向，在图中的AB和CD间分别填上一个电池或一只电流表的符号(标出电流表正、负接线柱)．要求：① 使电路中实际的电流方向和图中所标出的方向一致；② 符合电流表的使用要求．
