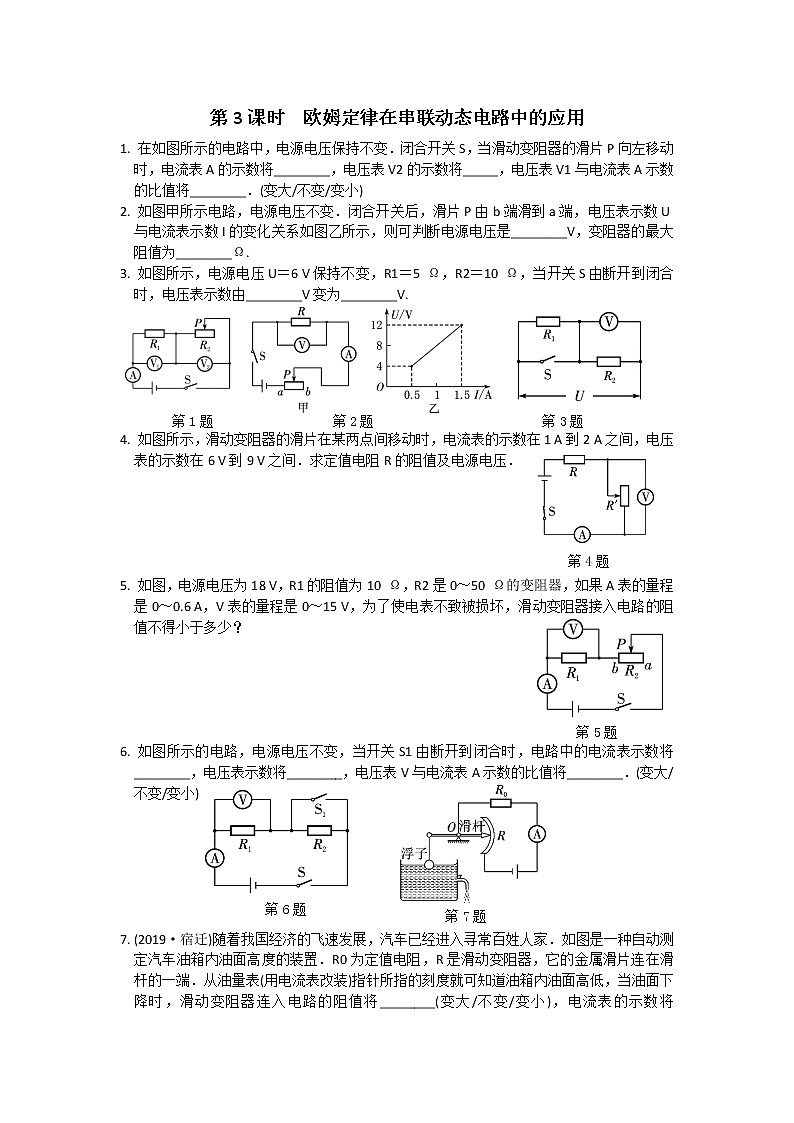

这是一份九年级全册4 欧姆定律的应用第3课时课时训练，共2页。
2. 如图甲所示电路，电源电压不变．闭合开关后，滑片P由b端滑到a端，电压表示数U与电流表示数I的变化关系如图乙所示，则可判断电源电压是________V，变阻器的最大阻值为________Ω.
3. 如图所示，电源电压U＝6 V保持不变，R1＝5 Ω，R2＝10 Ω，当开关S由断开到闭合时，电压表示数由________V变为________V.
第1题 第2题 第3题
第4题
4. 如图所示，滑动变阻器的滑片在某两点间移动时，电流表的示数在1 A到2 A之间，电压表的示数在6 V到9 V之间．求定值电阻R的阻值及电源电压．
第5题
5. 如图，电源电压为18 V，R1的阻值为10 Ω，R2是0～50 Ω的变阻器，如果A表的量程是0～0.6 A，V表的量程是0～15 V，为了使电表不致被损坏，滑动变阻器接入电路的阻值不得小于多少？
第7题
第6题
6. 如图所示的电路，电源电压不变，当开关S1由断开到闭合时，电路中的电流表示数将________，电压表示数将________，电压表V与电流表A示数的比值将________．(变大/不变/变小)
7. (2019·宿迁)随着我国经济的飞速发展，汽车已经进入寻常百姓人家．如图是一种自动测定汽车油箱内油面高度的装置．R0为定值电阻，R是滑动变阻器，它的金属滑片连在滑杆的一端．从油量表(用电流表改装)指针所指的刻度就可知道油箱内油面高低，当油面下降时，滑动变阻器连入电路的阻值将________(变大/不变/变小)，电流表的示数将________(变大/不变/变小)．若换用电压表改装成油量表，要求油面升高时电压表示数变大，电压表应并联在________元件两端．
8. 如图所示电路中，电源电压为10 V，且保持不变，电阻R1＝20 Ω，滑动变阻器R2的最大阻值是30 Ω，则闭合开关后，当滑片P在滑动变阻器上滑动时，电流表示数变化的范围是____________，电压表示数变化的范围是________．
9. (2019·常州二模)如图(a)所示电路，电源电压保持不变．闭合开关S，当滑动变阻器的滑片P从a端滑到b端的过程中，两个电阻的U­I关系图像如图(b)所示．图线________是电阻R1的“U­-I”关系图像；电源电压为________V；电阻R1阻值为________Ω；滑动变阻器R2的最大阻值为________Ω；变阻器滑片在中点时，电压表V2示数为________V.
第9题
第8题
10. 如图所示的电路中，电源电压保持不变。当变阻器的滑片P从某一位置移到另一位置时，电压表V1示数的变化量为ΔU1，电压表V2示数的变化量为ΔU2，则( )
A. ΔU1＜ΔU2 B. ΔU1＞ΔU2 C. ΔU1＝ΔU2 D. 无法判断
11. 如图所示电路中，R1＝5 Ω，滑动变阻器R2的最大阻值为10 Ω，闭合开关S，将滑动变阻器的滑片P移至中点时，电流表示数为0.3 A．若将滑片P移至最右端，电流表示数为( )
A. 0.3 A B. 0.15 A C. 0.2 A D. 0.1 A
第12题
第10题
第11题
12. (2019·福建)如图电路，电源电压恒定，R1＝12 Ω，R2＝6 Ω，R3是定值电阻．闭合开关S1，单刀双掷开关S2接a时电流表的示数为0.6 A，接b时电流表的示数可能为( )
A. 0.3 A B. 0.6 A C. 0.9 A D. 1.2 A
第13题
13. 如图所示，电源电压为18 V，R1的阻值为15 Ω，滑动变阻器R2上标有“100 Ω 1 A”字样，若电流表的量程为0～0.6 A，电压表的量程为0～15 V，为确保电路安全，当开关S闭合后，求滑动变阻器连入电路中的阻值范围．
