物理人教版第五章 透镜及其应用综合与测试复习课件ppt
展开
这是一份物理人教版第五章 透镜及其应用综合与测试复习课件ppt，共28页。PPT课件主要包含了知识回顾，凸透镜成像的应用，凸透镜改变光路的应用，版块一，透镜对光的作用，课堂深化训练，版块二，熟练凸透镜成像规律，深化规律理解，版块三等内容，欢迎下载使用。

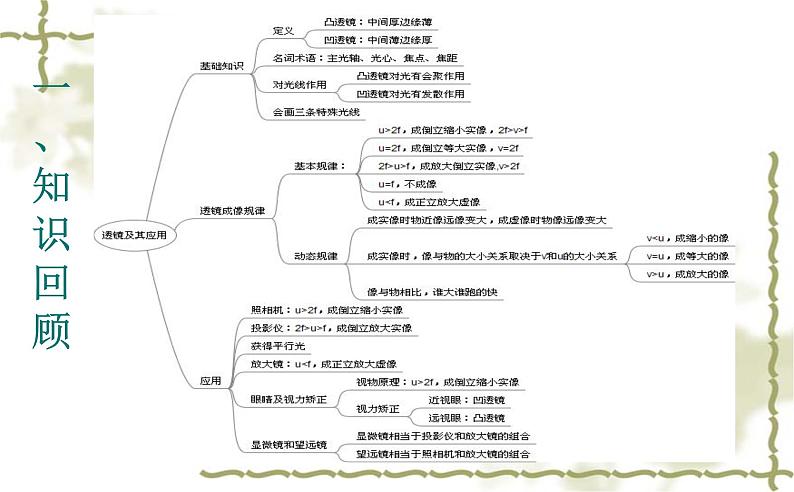

一、知 识 回 顾

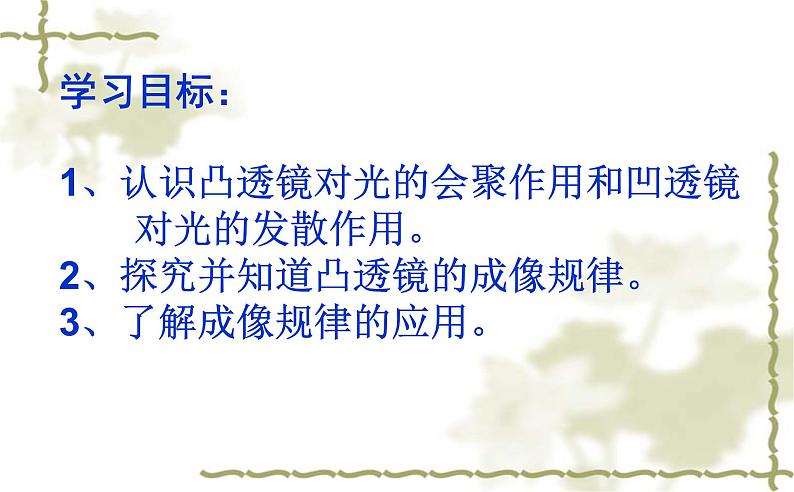

学习目标：1、认识凸透镜对光的会聚作用和凹透镜 对光的发散作用。2、探究并知道凸透镜的成像规律。3、了解成像规律的应用。
要求：独立完成，组内互批互讲，将请做错的同学和 大家交流出错原因及纠错过程

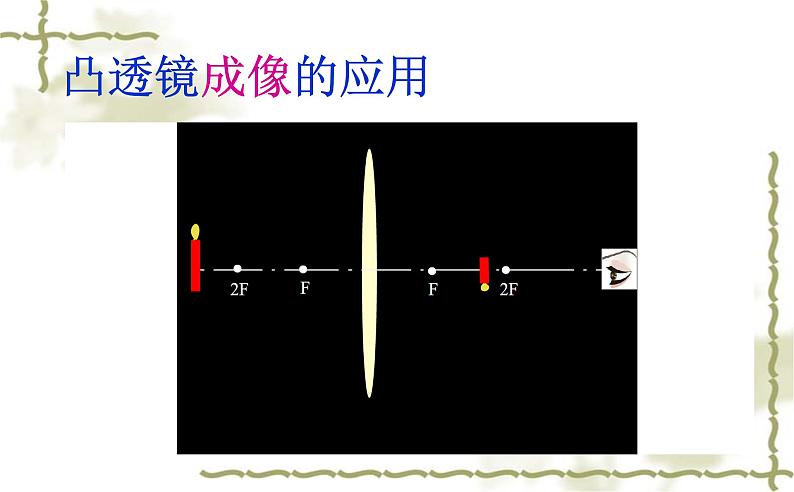

请根据凸透镜成像规律，画出小蜡烛在不同位置所对应的像的位置以及像的大小、倒正、虚实。
问题1：小明同学在探究凸透镜成像规律时，无论如 何移动光屏都无法在光屏上找到像，产生这 种情况的原因有哪些？ （要求：先独立完成，再小组讨论）
你能否利用蜡烛、凸透镜、光具座和光屏以最快速度粗略测出凸透镜的焦距？说说你的方法。

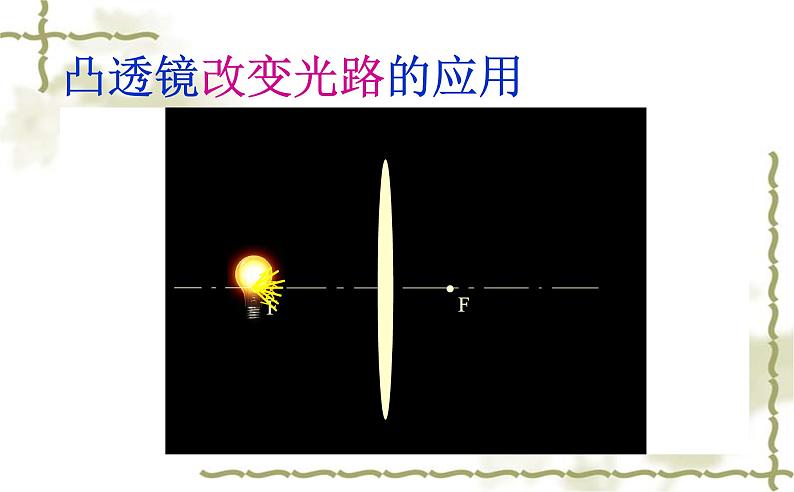

在利用平行光测焦距时，我们用凸透镜正对太阳，在凸透镜的另一侧来回移动光屏，会在光屏上得到一个最小最亮的光斑，这个光斑_____（填“是”或“不是”）太阳的像。
二、当堂自测，交流展示
要求：独立完成，自批自改， 先组内互讲，再全班交流展示 （答案条在桌面小盒中）
1、如图是小阳制作的多用途手电筒，AB处是可插入胶片的小插口，CD、EF是可左右伸缩的套筒，DF处装入凸透镜。当手电简先作照明用时，调节套筒，使灯泡灯丝处于_____位置，射出平行光线；在此基础上，作幻灯机使用时，在AB处插入幻灯片，接下来应把套筒向______ (填“左”或“右”)移动，才能在前方屏幕上观察到倒立放大的实像。
2、把一只点燃的蜡烛放在焦距为10cm的凸透镜前16cm处，在凸透镜的另一侧调节光屏的位置可找到烛焰的像，这个像是下图中的 （ ）
3、在研究凸透镜成像的实验中，当烛焰离凸透镜的距离小于焦距时，眼睛通过透镜观察到的虚像可能是图中的（ ）
4、如图所示是小伟通过实验得到的凸透镜的像距v和物距u关系的图像，由图可知凸透镜的焦距是______cm；当物距为5cm时的成像特点可应用于____（填“照相机”、“投影仪”或“放大镜”）
5、人脸识别门禁一体机是通过摄像机镜头来捕捉人脸信息的。该摄像机镜头相当于_____透镜，它的成像与 _____（照相机/投影仪/放大镜）相似，所成的是 _____ （放大/缩小/等大）的实像，已知镜头焦距为f人脸到镜头的距离应大于_____。
6、用放大镜观察细小物体时，为了使看到的像再大一些，应将物体_____ （靠近/远离）凸透镜。
7、老师上课时经常用到投影仪，如图所示，若使屏幕上的画面大一些，以下做法中合理的是（ ）A．可使投影仪靠近屏幕同时将凸透镜适当向上移动 B． 可使投影仪靠近屏幕同时将凸透镜适当向下移动 C． 可使投影仪远离屏幕同时将凸透镜适当向上移动 D． 可使投影仪远离屏幕同时将凸透镜适当向下移动
8、小丽同学拍了一张2寸登记相后，又想拍一张1寸的登 记相，摄影师应该采取的办法是（ ）A、 靠近小丽，镜头前伸 B、 靠近小丽，镜头后缩 C、 远离小丽，镜头前伸 D、 远离小丽，镜头后缩
9、（多选）如图所示，烛焰在光屏上成_____的_____ 像，下列操作能使烛焰在光屏上成放大的像是（ ） A．凸透镜不动，蜡烛、光屏互换位置 B．透镜、光屏不动，蜡烛向右移动蜡烛 C．蜡烛凸透镜不动，光屏向左移动 D．凸透镜不动，蜡烛向右移动，光屏向右移动
10、小强看远处的某点时，其光路如图所示，则下列说法正确的是（ ） A. 小强的眼睛是近视眼，应配凸透镜做成的眼镜 B. 小强的眼睛是近视眼，应配凹透镜做成的眼镜 C. 小强的眼睛是远视眼，应配凸透镜做成的眼镜 D. 小强的眼睛正常，无须配戴眼镜
11、凸透镜成像实验中，蜡烛放在2 f 之外，移动光屏找到像。若将蜡烛向凸透镜移动s1的距离(物距仍>2f)，重新找到像后，光屏移动的距离为s2，则下列说法正确的是（ ） A．光屏远离透镜移动，光屏上的像变小 B．光屏远离透镜移动，且s2 < s1 C．光屏靠近透镜移动，光屏上的像变大 D．光屏靠近透镜移动，且s2=S1
12、望远镜的物镜相当于_______，目镜相当于________； 显微镜的物镜相当于_____，目镜相当于________。
13、在探究“凸透镜成像规律”实验中，当蜡烛、凸透镜、光屏在光具座上位置如图时，光屏上出现了一个清晰的像，小兰把蜡烛向左移动了一小段距离后，为了能使光屏上再次成一个清晰的像，她的操作是（ ）A．将光屏向左移动相同距离 B．将光屏向右移动相同距离C．不移动光屏，在凸透镜前放一个合适的凸透镜D．不移动光屏，在凸透镜前放一个合适的凹透镜
在探究“凸透镜成像规律”实验中，当蜡烛、老花镜、凸透镜、光屏在光具座上位置如图时，光屏上正好承接到像，小兰把眼镜拿走后，为使光屏上再次承接到像，可采取的措施是：蜡烛和透镜不动，将光屏应向______透镜方向移动；或透镜和光屏不动，将蜡烛向______透镜方向移动（均选填“靠近”或“远离”）
一、知 识 回 顾
学习目标：1、认识凸透镜对光的会聚作用和凹透镜 对光的发散作用。2、探究并知道凸透镜的成像规律。3、了解成像规律的应用。
要求：独立完成，组内互批互讲，将请做错的同学和 大家交流出错原因及纠错过程
请根据凸透镜成像规律，画出小蜡烛在不同位置所对应的像的位置以及像的大小、倒正、虚实。
问题1：小明同学在探究凸透镜成像规律时，无论如 何移动光屏都无法在光屏上找到像，产生这 种情况的原因有哪些？ （要求：先独立完成，再小组讨论）
你能否利用蜡烛、凸透镜、光具座和光屏以最快速度粗略测出凸透镜的焦距？说说你的方法。
在利用平行光测焦距时，我们用凸透镜正对太阳，在凸透镜的另一侧来回移动光屏，会在光屏上得到一个最小最亮的光斑，这个光斑_____（填“是”或“不是”）太阳的像。
二、当堂自测，交流展示
要求：独立完成，自批自改， 先组内互讲，再全班交流展示 （答案条在桌面小盒中）
1、如图是小阳制作的多用途手电筒，AB处是可插入胶片的小插口，CD、EF是可左右伸缩的套筒，DF处装入凸透镜。当手电简先作照明用时，调节套筒，使灯泡灯丝处于_____位置，射出平行光线；在此基础上，作幻灯机使用时，在AB处插入幻灯片，接下来应把套筒向______ (填“左”或“右”)移动，才能在前方屏幕上观察到倒立放大的实像。
2、把一只点燃的蜡烛放在焦距为10cm的凸透镜前16cm处，在凸透镜的另一侧调节光屏的位置可找到烛焰的像，这个像是下图中的 （ ）
3、在研究凸透镜成像的实验中，当烛焰离凸透镜的距离小于焦距时，眼睛通过透镜观察到的虚像可能是图中的（ ）
4、如图所示是小伟通过实验得到的凸透镜的像距v和物距u关系的图像，由图可知凸透镜的焦距是______cm；当物距为5cm时的成像特点可应用于____（填“照相机”、“投影仪”或“放大镜”）
5、人脸识别门禁一体机是通过摄像机镜头来捕捉人脸信息的。该摄像机镜头相当于_____透镜，它的成像与 _____（照相机/投影仪/放大镜）相似，所成的是 _____ （放大/缩小/等大）的实像，已知镜头焦距为f人脸到镜头的距离应大于_____。
6、用放大镜观察细小物体时，为了使看到的像再大一些，应将物体_____ （靠近/远离）凸透镜。
7、老师上课时经常用到投影仪，如图所示，若使屏幕上的画面大一些，以下做法中合理的是（ ）A．可使投影仪靠近屏幕同时将凸透镜适当向上移动 B． 可使投影仪靠近屏幕同时将凸透镜适当向下移动 C． 可使投影仪远离屏幕同时将凸透镜适当向上移动 D． 可使投影仪远离屏幕同时将凸透镜适当向下移动
8、小丽同学拍了一张2寸登记相后，又想拍一张1寸的登 记相，摄影师应该采取的办法是（ ）A、 靠近小丽，镜头前伸 B、 靠近小丽，镜头后缩 C、 远离小丽，镜头前伸 D、 远离小丽，镜头后缩
9、（多选）如图所示，烛焰在光屏上成_____的_____ 像，下列操作能使烛焰在光屏上成放大的像是（ ） A．凸透镜不动，蜡烛、光屏互换位置 B．透镜、光屏不动，蜡烛向右移动蜡烛 C．蜡烛凸透镜不动，光屏向左移动 D．凸透镜不动，蜡烛向右移动，光屏向右移动
10、小强看远处的某点时，其光路如图所示，则下列说法正确的是（ ） A. 小强的眼睛是近视眼，应配凸透镜做成的眼镜 B. 小强的眼睛是近视眼，应配凹透镜做成的眼镜 C. 小强的眼睛是远视眼，应配凸透镜做成的眼镜 D. 小强的眼睛正常，无须配戴眼镜
11、凸透镜成像实验中，蜡烛放在2 f 之外，移动光屏找到像。若将蜡烛向凸透镜移动s1的距离(物距仍>2f)，重新找到像后，光屏移动的距离为s2，则下列说法正确的是（ ） A．光屏远离透镜移动，光屏上的像变小 B．光屏远离透镜移动，且s2 < s1 C．光屏靠近透镜移动，光屏上的像变大 D．光屏靠近透镜移动，且s2=S1
12、望远镜的物镜相当于_______，目镜相当于________； 显微镜的物镜相当于_____，目镜相当于________。
13、在探究“凸透镜成像规律”实验中，当蜡烛、凸透镜、光屏在光具座上位置如图时，光屏上出现了一个清晰的像，小兰把蜡烛向左移动了一小段距离后，为了能使光屏上再次成一个清晰的像，她的操作是（ ）A．将光屏向左移动相同距离 B．将光屏向右移动相同距离C．不移动光屏，在凸透镜前放一个合适的凸透镜D．不移动光屏，在凸透镜前放一个合适的凹透镜
在探究“凸透镜成像规律”实验中，当蜡烛、老花镜、凸透镜、光屏在光具座上位置如图时，光屏上正好承接到像，小兰把眼镜拿走后，为使光屏上再次承接到像，可采取的措施是：蜡烛和透镜不动，将光屏应向______透镜方向移动；或透镜和光屏不动，将蜡烛向______透镜方向移动（均选填“靠近”或“远离”）
