人教版九年级下册29.2 三视图学案设计

这是一份人教版九年级下册29.2 三视图学案设计，共9页。学案主要包含了学习目标，学习重点，学习难点，学习准备，学习过程，巩固练习，自主探究，总结提高等内容，欢迎下载使用。

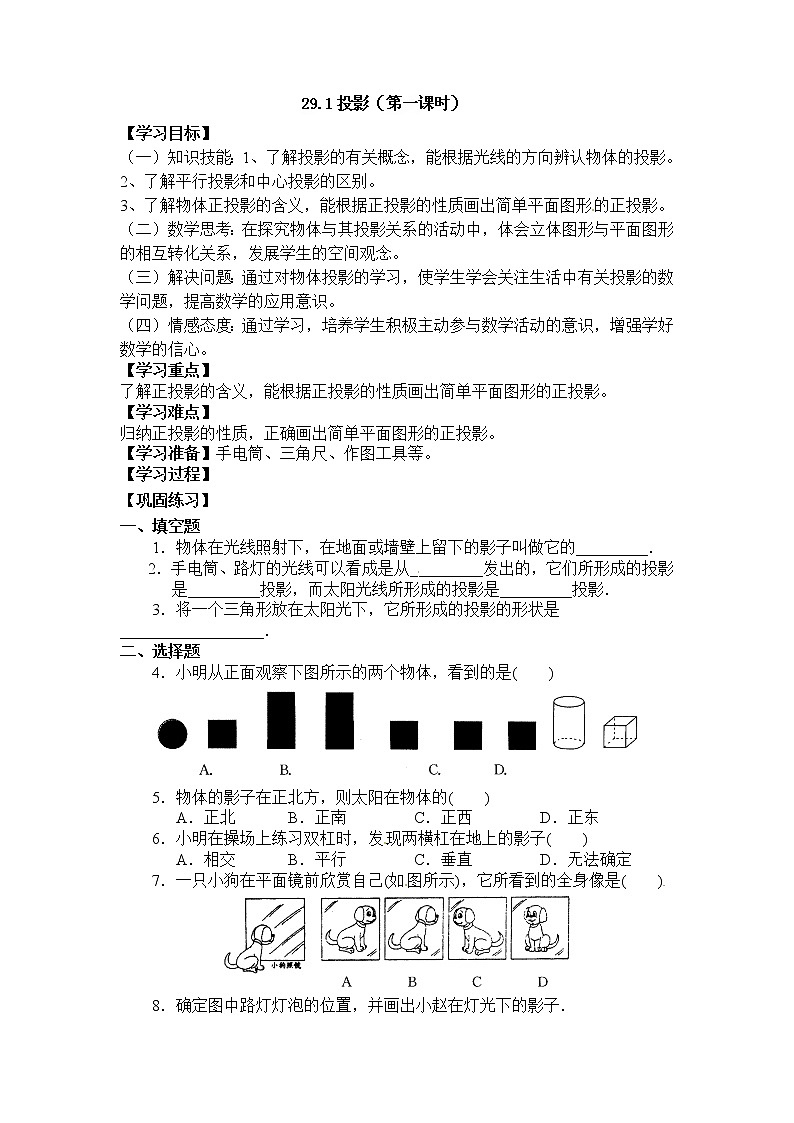

（一）知识技能：1、了解投影的有关概念，能根据光线的方向辨认物体的投影。
2、了解平行投影和中心投影的区别。
3、了解物体正投影的含义，能根据正投影的性质画出简单平面图形的正投影。
（二）数学思考：在探究物体与其投影关系的活动中，体会立体图形与平面图形的相互转化关系，发展学生的空间观念。
（三）解决问题：通过对物体投影的学习，使学生学会关注生活中有关投影的数学问题，提高数学的应用意识。
（四）情感态度：通过学习，培养学生积极主动参与数学活动的意识，增强学好数学的信心。
【学习重点】
了解正投影的含义，能根据正投影的性质画出简单平面图形的正投影。
【学习难点】
归纳正投影的性质，正确画出简单平面图形的正投影。
【学习准备】手电筒、三角尺、作图工具等。
【学习过程】
【巩固练习】
一、填空题
1．物体在光线照射下，在地面或墙壁上留下的影子叫做它的_________．
2．手电筒、路灯的光线可以看成是从_________发出的，它们所形成的投影是_________投影，而太阳光线所形成的投影是_________投影．
3．将一个三角形放在太阳光下，它所形成的投影的形状是__________________．
二、选择题
4．小明从正面观察下图所示的两个物体，看到的是( )
5．物体的影子在正北方，则太阳在物体的( )
A．正北B．正南C．正西D．正东
6．小明在操场上练习双杠时，发现两横杠在地上的影子( )
A．相交B．平行C．垂直D．无法确定
7．一只小狗在平面镜前欣赏自己(如图所示)，它所看到的全身像是( )

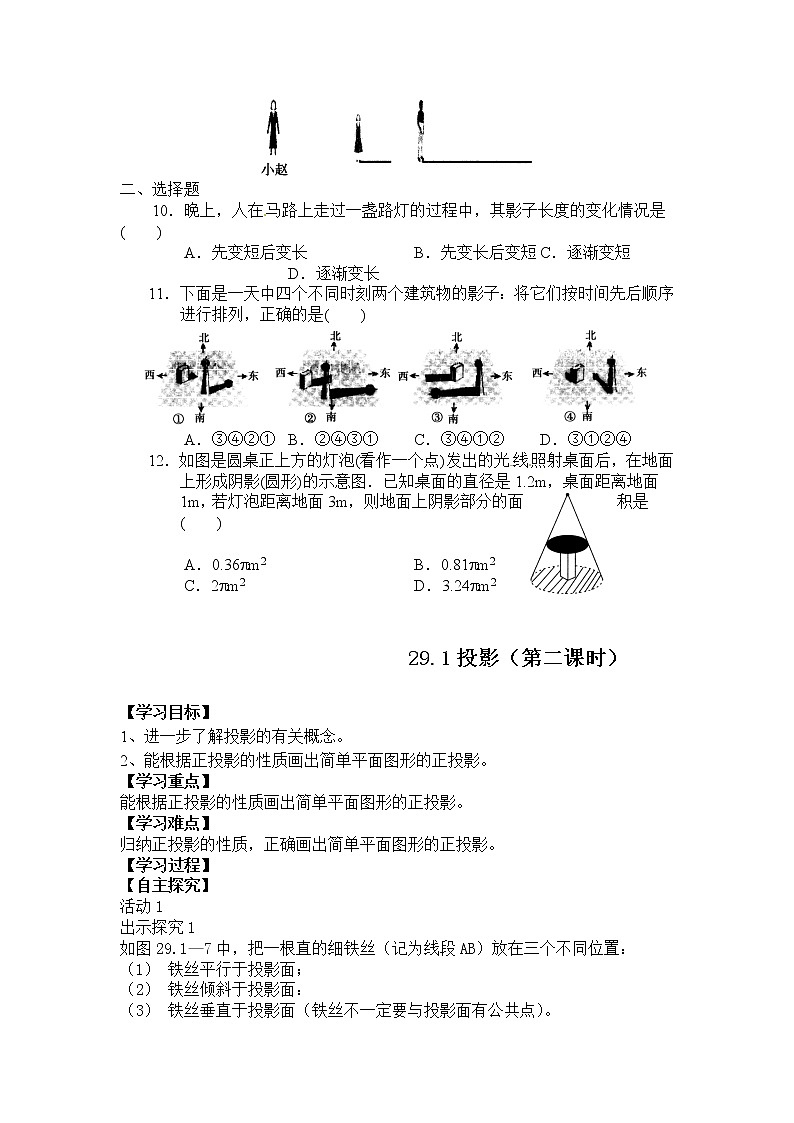

8．确定图中路灯灯泡的位置，并画出小赵在灯光下的影子．
二、选择题
10．晚上，人在马路上走过一盏路灯的过程中，其影子长度的变化情况是( )
A．先变短后变长B．先变长后变短C．逐渐变短D．逐渐变长
11．下面是一天中四个不同时刻两个建筑物的影子：将它们按时间先后顺序进行排列，正确的是( )
A．③④②①B．②④③①C．③④①②D．③①②④
12．如图是圆桌正上方的灯泡(看作一个点)发出的光线照射桌面后，在地面上形成阴影(圆形)的示意图．已知桌面的直径是1.2m，桌面距离地面1m，若灯泡距离地面3m，则地面上阴影部分的面积是( )
A．0.36m2B．0.81m2
C．2m2D．3.24m2
29.1投影（第二课时）

【学习目标】
1、进一步了解投影的有关概念。
2、能根据正投影的性质画出简单平面图形的正投影。
【学习重点】
能根据正投影的性质画出简单平面图形的正投影。
【学习难点】
归纳正投影的性质，正确画出简单平面图形的正投影。
【学习过程】
【自主探究】
活动1
出示探究1

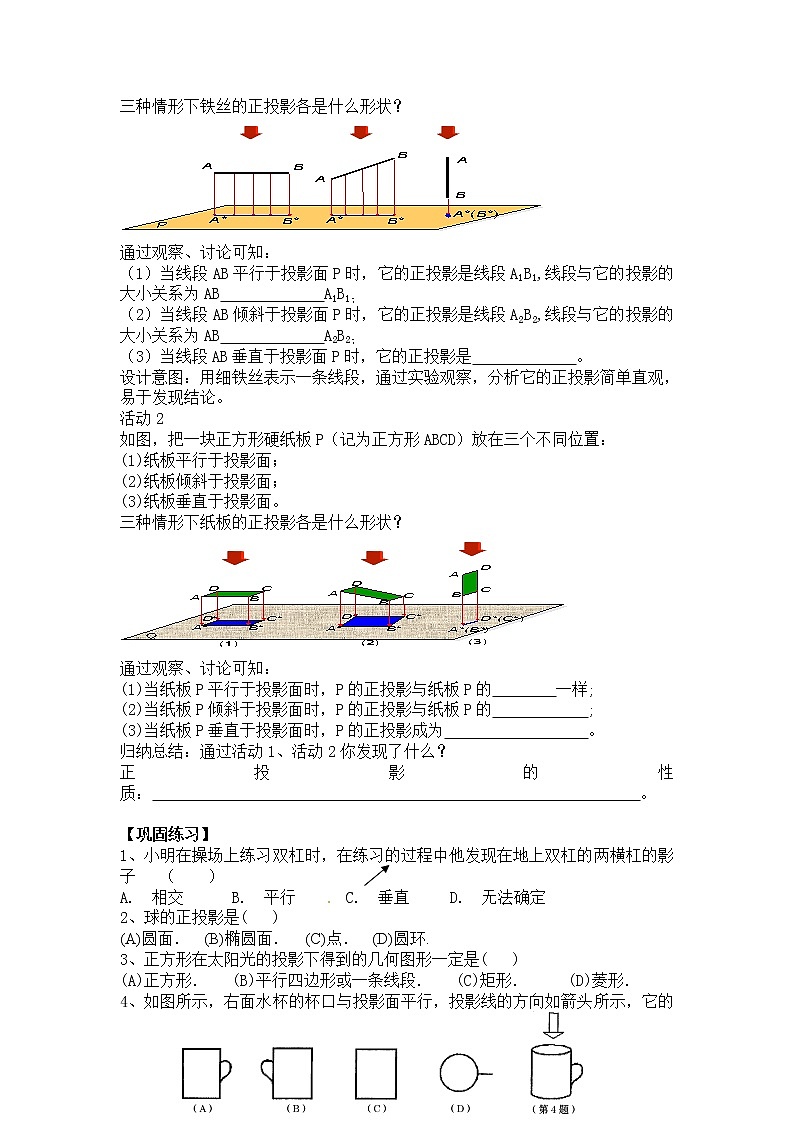

如图29.1—7中，把一根直的细铁丝（记为线段AB）放在三个不同位置：
铁丝平行于投影面；
铁丝倾斜于投影面：
铁丝垂直于投影面（铁丝不一定要与投影面有公共点）。
三种情形下铁丝的正投影各是什么形状？
通过观察、讨论可知：
（1）当线段AB平行于投影面P时，它的正投影是线段A1B1,线段与它的投影的大小关系为AB A1B1；
（2）当线段AB倾斜于投影面P时，它的正投影是线段A2B2,线段与它的投影的大小关系为AB A2B2；
（3）当线段AB垂直于投影面P时，它的正投影是 。
设计意图：用细铁丝表示一条线段，通过实验观察，分析它的正投影简单直观，易于发现结论。
活动2
如图，把一块正方形硬纸板P（记为正方形ABCD）放在三个不同位置：
纸板平行于投影面；
纸板倾斜于投影面；
纸板垂直于投影面。
三种情形下纸板的正投影各是什么形状？
通过观察、讨论可知：
(1)当纸板P平行于投影面时，P的正投影与纸板P的 一样;
(2)当纸板P倾斜于投影面时，P的正投影与纸板P的 ;
(3)当纸板P垂直于投影面时，P的正投影成为 。
归纳总结：通过活动1、活动2你发现了什么？
正投影的性质： 。
【巩固练习】
1、小明在操场上练习双杠时，在练习的过程中他发现在地上双杠的两横杠的影子 （ ）
A. 相交 B. 平行 C. 垂直 D. 无法确定
2、球的正投影是( )
(A)圆面．(B)椭圆面． (C)点．(D)圆环.
3、正方形在太阳光的投影下得到的几何图形一定是( )
(A)正方形．(B)平行四边形或一条线段． (C)矩形．(D)菱形．
4、如图所示，右面水杯的杯口与投影面平行，投影线的方向如箭头所示，它的正投影图是( )
5、将一个三角形放在太阳光下，它所形成的投影是 ；
6、在同一时刻，身高1.6m的小强的影长是1.2m，旗杆的影长是15m，则旗杆高为 （ ）
A、 16m B、 18m C、 20m D、 22m[来源:学.科.网]
7、地面上直立一根标杆AB如图，杆长为2cm。
①当阳光垂直照射地面时，标杆在地面上的投影是什么图形？
②当阳光与地面的倾斜角为60°时，标杆在地面上的投影是什么图形？并画出投影示意图；
29.2三视图（第一课时）
【学习目标】
（一）知识技能：
1.会从投影角度理解视图的概念。
2.会画简单几何体的三视图。
（二）数学思考：通过具体活动，积累观察，想象物体投影的经验。
（三）解决问题：会画实际生活中简单物体的三视图。
（四）情感态度：
1.培养学生自主学习与合作学习相结合的学习方式，使学生体会从生活中发现数学。
2.在应用数学解决生活中问题的过程中，品尝成功的喜悦，激发学生应用数学的热情。
【学习重点】
从投影的角度加深对三视图概念的理解。
会画简单几何体的三视图。
【学习难点】
对三视图概念理解的升华。
正确画出三棱柱的三视图和小零件的三视图。
【学习过程】
例1 画出下图2所示的一些基本几何体的三视图.
题后小结:
画这些基本几何体的三视图时，要注意从 个方面观察它们.具体画法为:
1.确定 视图的位置，画出 视图;
2.在 视图正下方画出 视图，注意与主视图“ ”。
3.在 视图正右方画出 视图.注意与主视图“ ”，与俯视图“ ”.
【巩固练习】
1.画出图中的几何体的三视图。

题后小结：
画三视图时，看得见的轮廓线通常画成_______，看不见的部分通常画成_______。
2、你能画出下图中几何体的三视图吗 ？
【总结提高】
（二）方法汇总
画基本几何体的三视图时，要注意从 个方面观察它们.具体画法为:
1.确定 视图的位置，画出 视图;
2.在 视图正下方画出 视图，注意与主视图“ ”。
3.在 视图正右方画出 视图.注意与主视图“ ”，与俯视图“ ”.
4.看得见的轮廓线通常画成_______，看不见的部分通常画成_______。
29.2三视图（第二课时）
【学习目标】
（一）知识技能：
会画简单几何体的三视图。
（二）数学思考：通过具体活动，积累观察，体会立体图形的三视图与立体图形的密切关系。
（三）解决问题：会画实际生活中简单物体的三视图。
（四）情感态度：
1.培养学生自主学习与合作学习相结合的学习方式，使学生体会从生活中发现数学。
2.在应用数学解决生活中问题的过程中，品尝成功的喜悦，激发学生应用数学的热情。
【学习重点】
会画简单几何体的三视图。
【学习难点】
1.对三视图概念理解的升华。
2.正确画出实际生活中物体的三视图。
【巩固练习】
1. 画出下列几何体的三视图
2. 画出下列几何体的三视图。
3．一个透明的玻璃正方体内镶嵌了一条铁丝(如图所示的粗线)，请画出该正方体的三视图。
4．根据下面的三视图说出立体图形的名称.
分析:由三视图想象立体图形时，要先分别根据主视图、俯视图和左视图想象立体图形的前面、上面和左侧面，然后再综合起来考虑整体图形.
(1)从三个方向看立体图形，图象都是矩形，可以想象出:整体是 ，如图(1)所示;
(2)从正面、侧面看立体图形，图象都是等腰三角形;从上面看，图象是圆;可以想象出:整体是 ，如图(2)所示.
