沪科版八年级全册第五节 科学探究:凸透镜成像课文内容ppt课件
展开

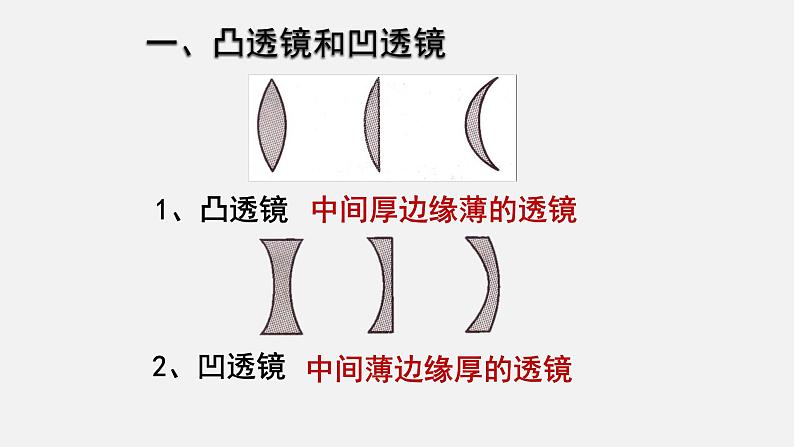

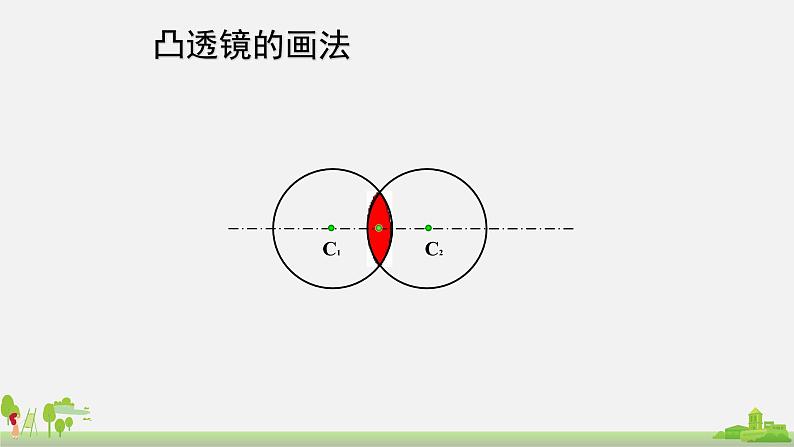

这是一份沪科版八年级全册第五节 科学探究:凸透镜成像课文内容ppt课件,共19页。PPT课件主要包含了中间厚边缘薄的透镜,中间薄边缘厚的透镜,凸透镜,凸透镜和凹透镜,凹透镜,凸透镜的画法,凹透镜的画法,偏向底面,凹透镜对光的作用,透镜的焦点和焦距等内容,欢迎下载使用。

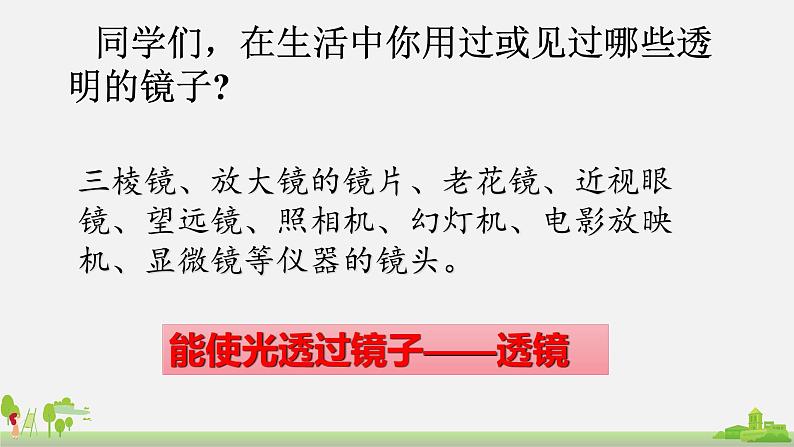

同学们,在生活中你用过或见过哪些透明的镜子?
三棱镜、放大镜的镜片、老花镜、近视眼镜、望远镜、照相机、幻灯机、电影放映机、显微镜等仪器的镜头。
能使光透过镜子——透镜

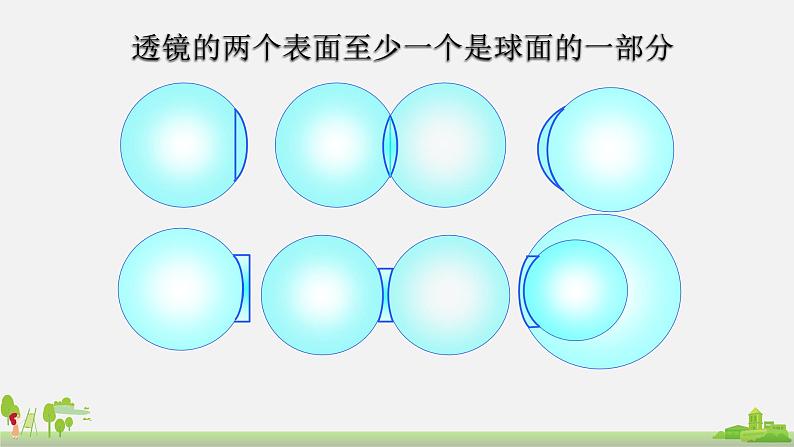

透镜的两个表面至少一个是球面的一部分

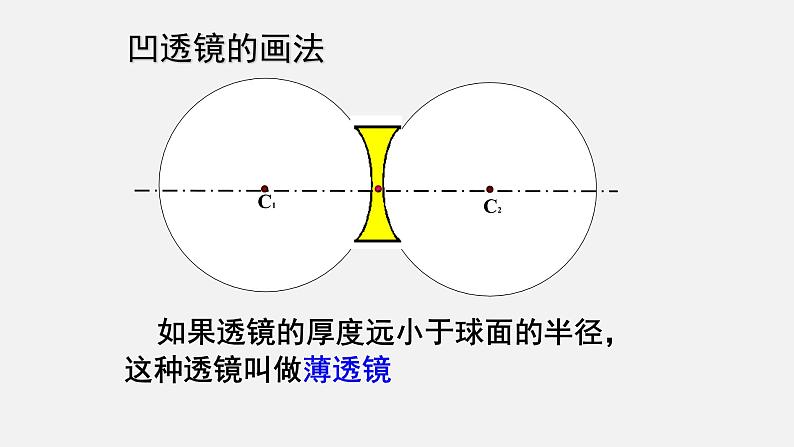

如果透镜的厚度远小于球面的半径,这种透镜叫做薄透镜

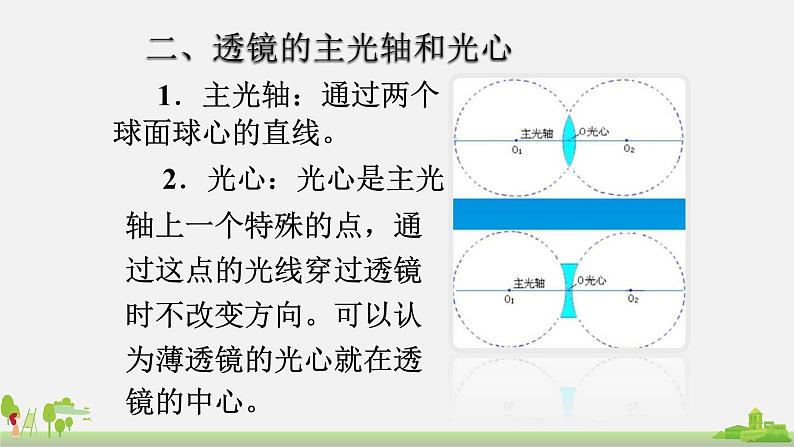

1.主光轴:通过两个球面球心的直线。
2.光心:光心是主光轴上一个特殊的点,通过这点的光线穿过透镜时不改变方向。可以认为薄透镜的光心就在透镜的中心。
二、透镜的主光轴和光心
如下图所示,根据光的折射定律画出光通过三棱镜时的光路。
当两个三棱镜如图放置时,则构成了一个凸透镜,通过作图,光路图如图所示,因此,凸透镜对光有会聚作用。
会聚:使光线向主光轴靠拢发散:使光线远离主光轴
1、凸透镜的焦点和焦距
平行于主光轴的光线经过凸透镜后将会聚于一个点,这个点叫焦点(F);焦点到光心的距离是焦距(f)
将光路从右向左传播,发现光线也能会聚于焦点。
凸透镜有左右两个焦点。两个焦点由实际光线汇聚而成,所以是实焦点
把折射光线反向延长看一看。
2. 凹透镜的焦点和焦距
焦点到光心的距离是焦距
1、通过光心的光线 传播方向不改变。
2、平行于主光轴的光线 经凸透镜折射后通过异侧焦点,经凹透镜折射后,折射光线的反向延长线通过虚焦点。
3、经过凸透镜焦点的光线 折射后平行于主光轴射出。正向延长线经过凹透镜异侧虚焦点入射的光线 折射后平行于主光轴射出。 。
