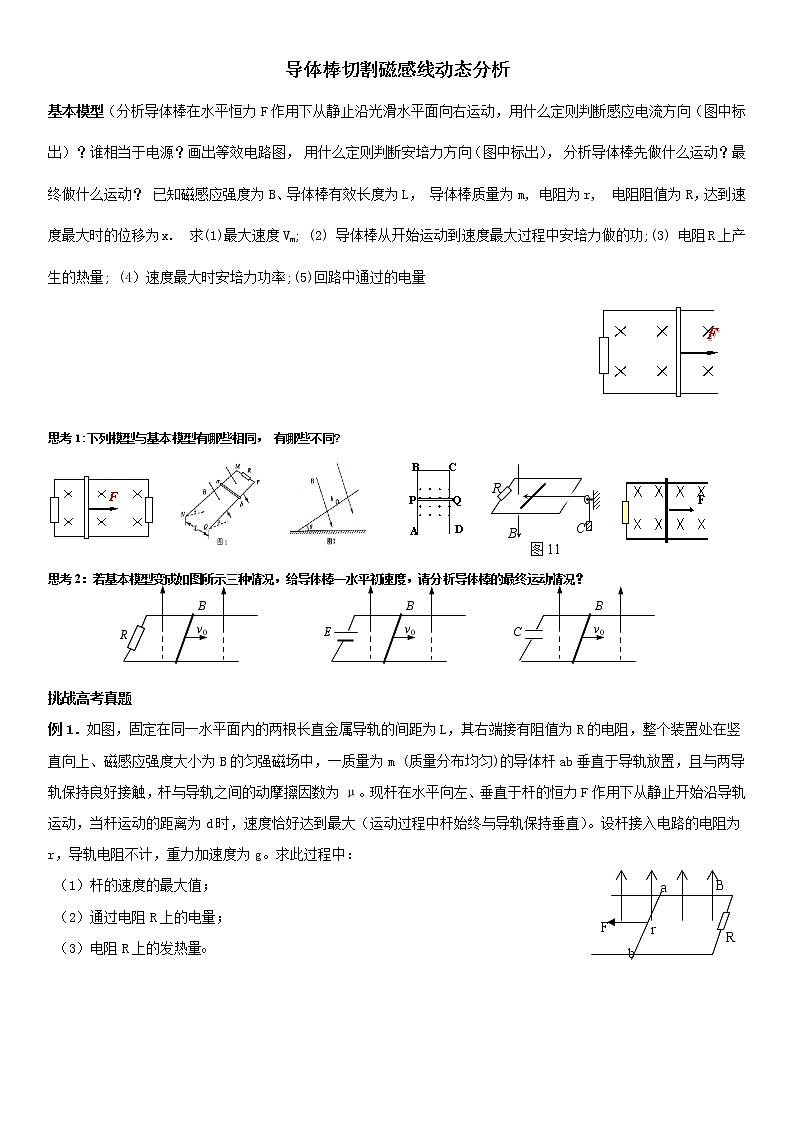

电磁感应重点难点易错点高频考点经典题——导体棒切割磁感线动态分析

这是一份电磁感应重点难点易错点高频考点经典题——导体棒切割磁感线动态分析，共3页。

思考1:下列模型与基本模型有哪些相同， 有哪些不同?
图11
B
C
R
v0
B
R
C1
v0
B
思考2：若基本模型变成如图所示三种情况，给导体棒一水平初速度，请分析导体棒的最终运动情况？
E1
v0
B

挑战高考真题
例1．如图，固定在同一水平面内的两根长直金属导轨的间距为L，其右端接有阻值为R的电阻，整个装置处在竖直向上、磁感应强度大小为B的匀强磁场中，一质量为m (质量分布均匀)的导体杆ab垂直于导轨放置，且与两导轨保持良好接触，杆与导轨之间的动摩擦因数为μ。现杆在水平向左、垂直于杆的恒力F作用下从静止开始沿导轨运动，当杆运动的距离为d时，速度恰好达到最大（运动过程中杆始终与导轨保持垂直）。设杆接入电路的电阻为r，导轨电阻不计，重力加速度为g。求此过程中：
B
F
a
b
r
R
（1）杆的速度的最大值；
（2）通过电阻R上的电量；
（3）电阻R上的发热量
例2．如图1所示，两根足够长的直金属导轨MN、PQ平行放置在倾角为的绝缘斜面上，两导轨间距为L。M、P两点间接有阻值为R的电阻。一根质量为m的均匀直金属杆ab放在两导轨上，并与导轨垂直。整套装置处于磁感应强度为B的匀强磁场中，磁场方向垂直斜面向下。导轨和金属杆的电阻可忽略。让ab杆沿导轨由静止开始下滑，导轨和金属杆接触良好，不计它们之间的摩擦。
（1）由b向a方向看到的装置如图2所示，请在此图中画出ab杆下滑过程中某时刻的受力示意图；
（2）在加速下滑过程中，当ab杆的速度大小为v时，求此时ab杆中的电流及其加速度的大小；
（3）求在下滑过程中，ab杆可以达到的速度最大值。

例3．如图所示，两足够长的光滑金属导轨竖直放置，相距为L, 一理想电流表与两导轨相连，匀强磁场与导轨平面垂直。一质量为m、有效电阻为R的导体棒在距磁场上边界h处静止释放。导体棒进入磁场后，流经电流表的电流逐渐减小，最终稳定为I。整个运动过程中，导体棒与导轨接触良好，且始终保持水平，不计导轨的电阻。求：
磁感应强度的大小B；
电流稳定后， 导体棒运动速度的大小v；
流经电流表电流的最大值
例4如图所示，竖直平行导轨间距L=20cm，导轨顶端接有一电键K。导体棒ab与导轨接触良好且无摩擦，ab的电阻R=0.4Ω，质量m=10g，导轨的电阻不计，整个装置处在与轨道平面垂直的匀强磁场中，磁感强度B=1T。当ab棒由静止释放0.8s 后，突然接通电键，不计空气阻力，设导轨足够长。求ab棒的最大速度和最终速度的大小。（g取10m/s2）
例5如图所示，半径为、圆心为O1的虚线所围的圆形区域内存在垂直纸面向外的匀强磁场，在磁场右侧有一坚直放置的平行金属板C和D，两板间距离为L，在MN板中央各有一个小孔O2、O3。O1、O2、O3在同一水平直线上，两根足够长的直金属导轨MN、PQ平行放置在倾角为θ的绝缘斜面上，两导轨间距也为L。M、P两点间接有阻值为R的电阻。一根质量为m的均匀直金属杆ab放在两导轨上，并与导轨垂直，闭合回路（导轨与导体棒的电阻不计）。整套装置处于匀强磁场中，磁场的磁感应强度为B，磁场方向垂直于斜面向上。整个装置处在真空室中，有一电荷量为+q、质量为m的粒子（重力不计），以速率v0从圆形磁场边界上的最低点沿半径方向射入圆形磁场区域，最后从小孔O3射出。现释放导体棒ab，其沿着斜面下滑后开始匀速运动，此时仍然从点沿半径方向射入圆形磁场区域的相同粒子恰好不能从O3射出，而从圆形磁场的最高点F射出。求：
（1）圆形磁场的磁感应强度B/。
（2）导体棒的质量M。
（3）棒下落h的整个过程中，导体棒ab克服安培力做的功为多少？
