重点难点易错点经典题目专项训练——电流电路重点题型

这是一份重点难点易错点经典题目专项训练——电流电路重点题型，共7页。

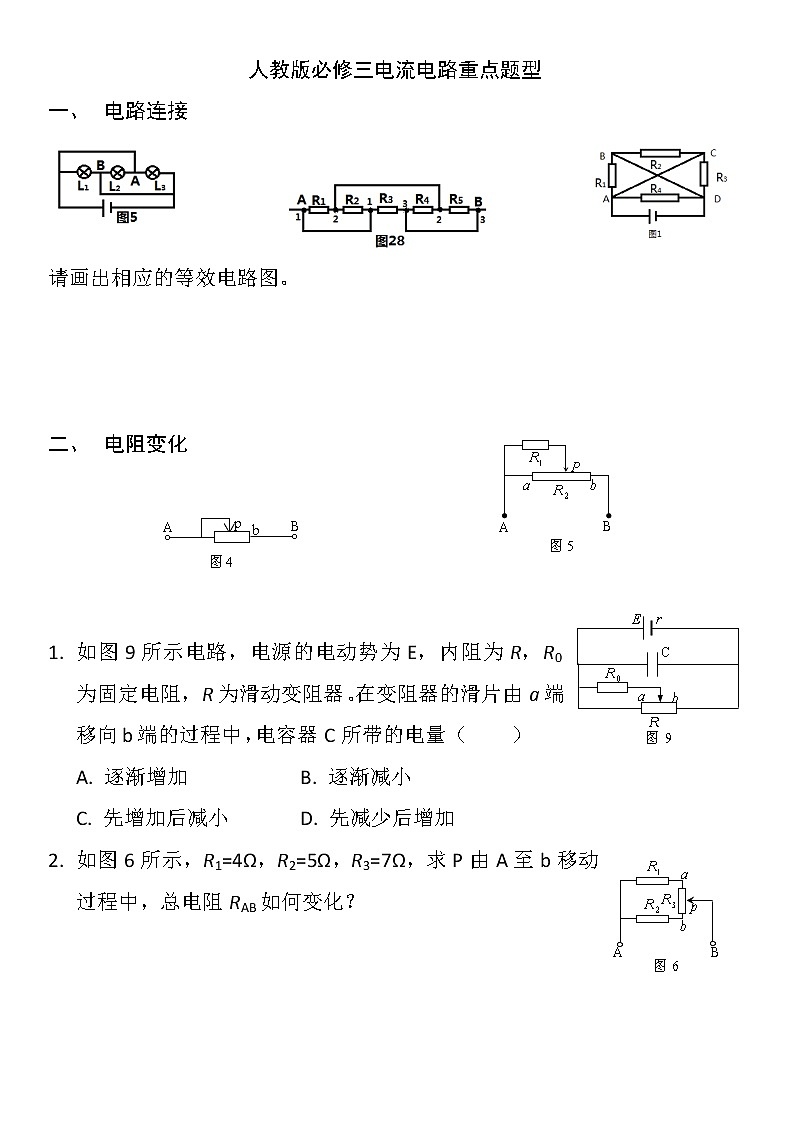

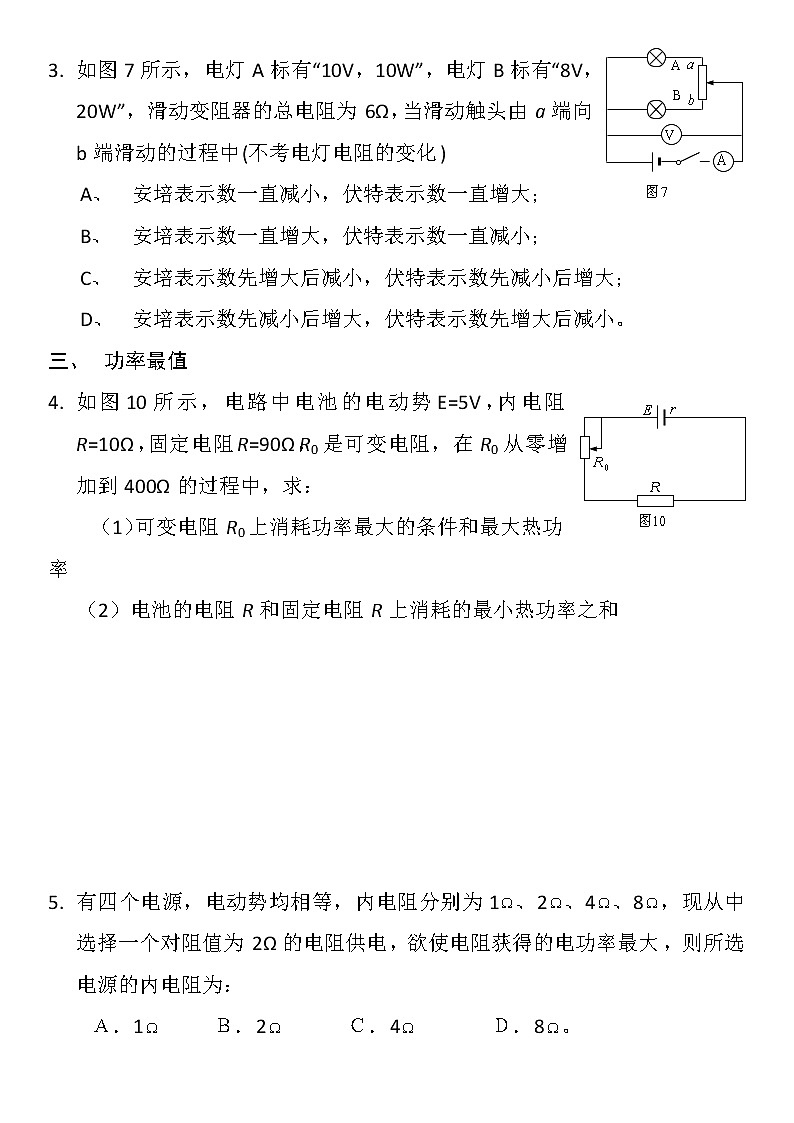

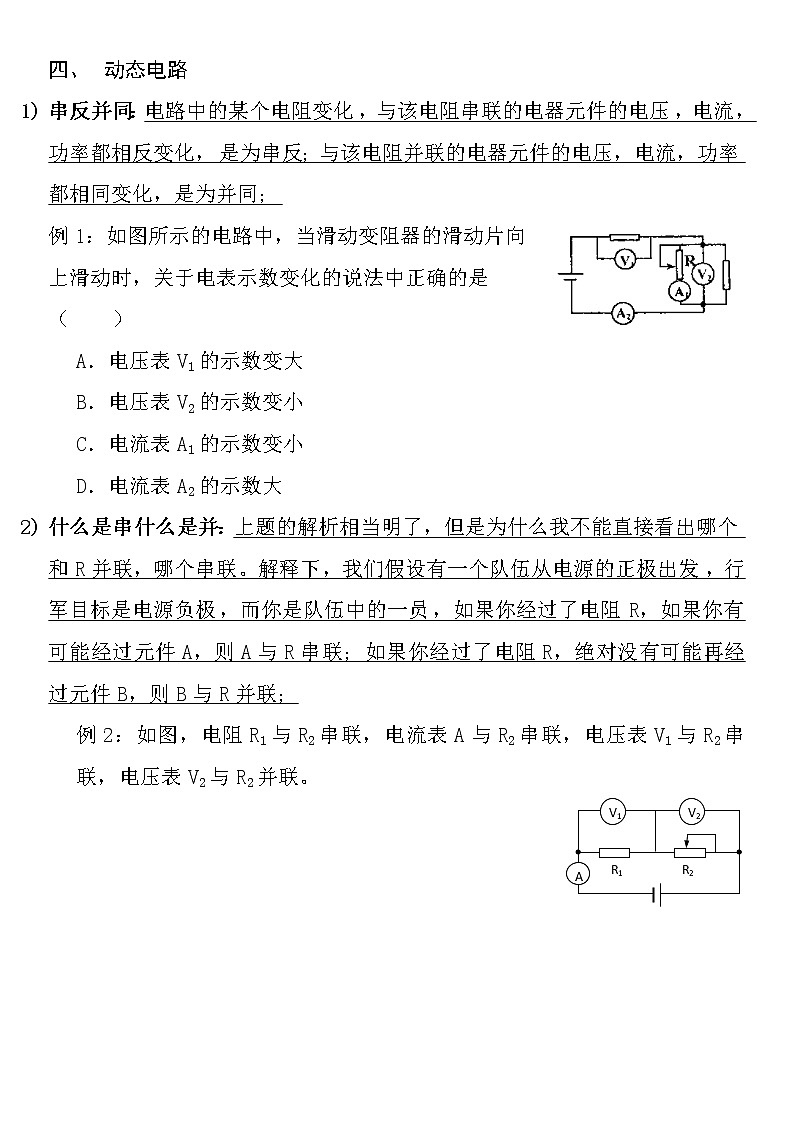

人教版必修三电流电路重点题型一、       电路连接   请画出相应的等效电路图。   二、       电阻变化  如图9所示电路，电源的电动势为E，内阻为R，R0为固定电阻，R为滑动变阻器。在变阻器的滑片由a端移向b端的过程中，电容器C所带的电量（    ） A. 逐渐增加    B. 逐渐减小 C. 先增加后减小   D. 先减少后增加如图6所示，R1=4Ω，R2=5Ω，R3=7Ω，求P由A至b移动过程中，总电阻RAB如何变化？   如图7所示，电灯A标有“10V，10W”，电灯B标有“8V，20W”，滑动变阻器的总电阻为6Ω，当滑动触头由a端向b端滑动的过程中(不考电灯电阻的变化)A、 安培表示数一直减小，伏特表示数一直增大；B、 安培表示数一直增大，伏特表示数一直减小；C、 安培表示数先增大后减小，伏特表示数先减小后增大；D、 安培表示数先减小后增大，伏特表示数先增大后减小。三、       功率最值如图10所示，电路中电池的电动势E=5V，内电阻R=10Ω，固定电阻R=90Ω，R0是可变电阻，在R0从零增加到400Ω的过程中，求：    （1）可变电阻R0上消耗功率最大的条件和最大热功率（2）电池的电阻R和固定电阻R上消耗的最小热功率之和      有四个电源，电动势均相等，内电阻分别为1、2、4、8，现从中选择一个对阻值为2Ω的电阻供电，欲使电阻获得的电功率最大，则所选电源的内电阻为：    Ａ．1     Ｂ．2      Ｃ．4       Ｄ．8。四、       动态电路1)    串反并同：电路中的某个电阻变化，与该电阻串联的电器元件的电压，电流，功率都相反变化，是为串反；与该电阻并联的电器元件的电压，电流，功率都相同变化，是为并同；例1：如图所示的电路中，当滑动变阻器的滑动片向上滑动时，关于电表示数变化的说法中正确的是（    ） A．电压表V1的示数变大 B．电压表V2的示数变小 C．电流表A1的示数变小 D．电流表A2的示数大2)    什么是串什么是并：上题的解析相当明了，但是为什么我不能直接看出哪个和R并联，哪个串联。解释下，我们假设有一个队伍从电源的正极出发，行军目标是电源负极，而你是队伍中的一员，如果你经过了电阻R，如果你有可能经过元件A，则A与R串联；如果你经过了电阻R，绝对没有可能再经过元件B，则B与R并联；例2：如图，电阻R1与R2串联，电流表A与R2串联，电压表V1与R2串联，电压表V2与R2并联。      3)    开关打开相当于电阻变化开关打开，相当于电阻变大，某值到无穷大的变化；开关闭合，相当于电阻变小，无穷大到某值；例3：如图，E为内阻不能忽略的电池，R1、R2、R3为定值电阻，S0、S为开关，V与A分别为电压表与电流表。初始时S0与S均闭合，现将S断开，则V的读数变大，A的读数变小V的读数变大，A的读数变大V的读数变小，A的读数变小V的读数变小，A的读数变大4)    ΔU与ΔI的比值不变右图所示，当滑片P上移过程中，ΔU2/ΔI的值不变，并且总等于（R1+r）。理论推导：当滑片处于某位置时，E=U2+I(R1+r),滑片移动位置后，E=U2+I(R1+r)仍然成立。两式相减，可得ΔU2/ΔI=R1+r，所以不变。此处的R1可以扔到电源的内部，看做内阻的一部分，由此类推，将R1换成任意复杂的电路图，都可以看做一个可以扔进电源内部的固定阻值的电阻。例4：在如图所示电路中，闭合电键S，当滑动变阻器的滑动触头P向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用I、U1、U2和U3表示，电表示数变化量的大小分别用ΔI、ΔU1、ΔU2和ΔU3表示.下列比值正确的是（    ） A．U1/I不变，ΔU1/ΔI不变B．U2/I变大，ΔU2/ΔI变大C．U2/I变大，ΔU2/ΔI不变D．U3/I变大，ΔU3/ΔI不变五、       电表连接六、       滑变连接题型一：电流表内外接、限流和分压接法的选择。用伏安法测量一个定值电阻阻值，器材规格如下： (1)待测电阻(约100Ω)(2)直流毫安表(量程10mA，内阻50Ω)(3)直流电压表(量程3V，内阻5kΩ)(4)直流电源(输出电压4V，内阻可不计)(5)滑动变阻器(阻值范围15Ω，允许最大电流1 A)(6)开关一个，导线若干      题型二：电压表和电流表量程的选择、滑动变阻器的选择和连接、分压和限流电路的选择有一待测电阻Rx，阻值约为5Ω，允许最大功率为1.25W，现欲比较精确的测定其阻值。除待测电阻外，备用器材及规格如下：⑴电压表（0～3V～15V）3V量程内阻约为3kΩ；15V量程内阻为15 kΩ；⑵电流表（0～0.6A～3A）0.6A量程内阻为1Ω；3A量程内阻为0.25Ω；⑶滑动变阻器（20Ω，1A）；⑷滑动变阻器（2kΩ，1.5A）；⑸蓄电池组（6V，内阻不计）；⑹电键、导线。       1、为了测定一个6V、3W的小电珠在不同电压下的功率,所需的实验器材如图所示.已知电流表的内阻可忽略,滑线电阻的阻值为10Ω,各电表的量程如图.测量时要求电珠两端的电压从0伏开始连续调节,测得多组数据。请按要求在实物图上连线.     2、欲用伏安法测定一段阻值为左右的金属导线的电阻，要求测量结果尽量准确，备有以下器材：A. 电池组（3V、）B. 电流表（）C. 电流表（）D. 电压表（0~3V、）E. 电压表（0~15V、）F. 滑动变阻器（0~）G. 滑动变阻器（0~）H. 开关、导线（1）上述器材中应选用的是______________。（2）实验电路应采用电流表__________接法（填“内”或“外”）。（3）画出实验电路图。
