电磁感应专题试题

这是一份电磁感应专题试题，共9页。
判定感应电流或感应电动势的方向的方法有楞次定律和右手定则。
如图4所示，一水平放置的矩形线圈abcd，在细长的磁铁的N极附近竖直下落，保持bc边在纸外，ad边在纸内，由图中的位置Ⅰ经过位置Ⅱ到位置Ⅲ，这三个位置都靠得很近，在这个过程中，线圈中感应电流（ ）
A．沿abcd流动。
B．沿dcba流动。
C．由Ⅰ到Ⅱ是沿abcd流动，由Ⅱ到Ⅲ是沿dcba流动。
D．由Ⅰ到Ⅱ是沿dcba流动，由Ⅱ到Ⅲ是沿abcd流动。
如图6所示，在两根平行长直导线M、N中，通以同方向、同强度的电流，导线框abcd和两导线在同一平面内，线框沿着与两导线垂直的方向，自右向左在两导线间匀速移动，在移动过程中，线框中感应电流的方向是 。
如图8所示，闭合导体环固定。条形磁铁S极向下以初速度v0沿过导体环圆心的竖直线下落的过程中，从上向下看导体环中的感应电流方向如何？
典型问题3：会用楞次定律的推论解答相关问题。
如图9所示，光滑导轨MN水平放置，两根导体棒P、Q平行放于导轨上，形成一个闭合回路，当一条形磁铁从上方向下落(未达导轨平面)的过程中，导体P、Q的运动情况是( )
A．P、Q互相靠拢
B．P、Q互相远离
C．P、Q均静止
D．因磁铁下端的极性未知，无法判断
如图10所示，通电螺线管与电源相连，与螺线管同一轴线上套有三个轻质闭合铝环，B在螺丝管中央，A、C位置如图10所示，当S团合时(本题忽略三环中感应电流之间相互作用力)
A．A向左、C向右运动，B不动；
B．A向右、C向左运动，B不动；
C．A、B、C都向左运动；
D．A、B、C都向右运动。
如图13所示，在条形磁铁从图示位置绕O1O2轴转动90°的过程中，放在导轨右端附近的金属棒ab将如何移动？
典型问题4：会求解电磁感应与电路的综合问题。
如图14所示，空间存在着一个范围足够大的竖直向下的匀强磁场，磁场的磁感强度大小为B．边长为L的正方形金属框abcd（下简称方框）放在光滑的水平地面上，其外侧套着一个与方框边长相同的U型金属框架MNPQ（下简称U型框），U型框与方框之间接触良好且无摩擦．两个金属框每条边的质量均为m，每条边的电阻均为r．
（1）将方框固定不动，用力拉动U型框使它以速度v0垂直NQ边向右匀速运动，当U型框的MP端滑至方框的最右侧（如图15所示）时，方框上的bd两端的电势差为多大?此时方框的热功率为多大?
（2）若方框不固定，给U型框垂直NQ边向右的初速度v0，如果U型框恰好不能与方框分离，则在这一过程中两框架上产生的总热量为多少?
（3）若方框不固定，给U型框垂直NQ边向右的初速度v（），U型框最终将与方框分离．如果从U型框和方框不再接触开始，经过时间t方框最右侧和U型框最左侧距离为s．求两金属框分离后的速度各多大．

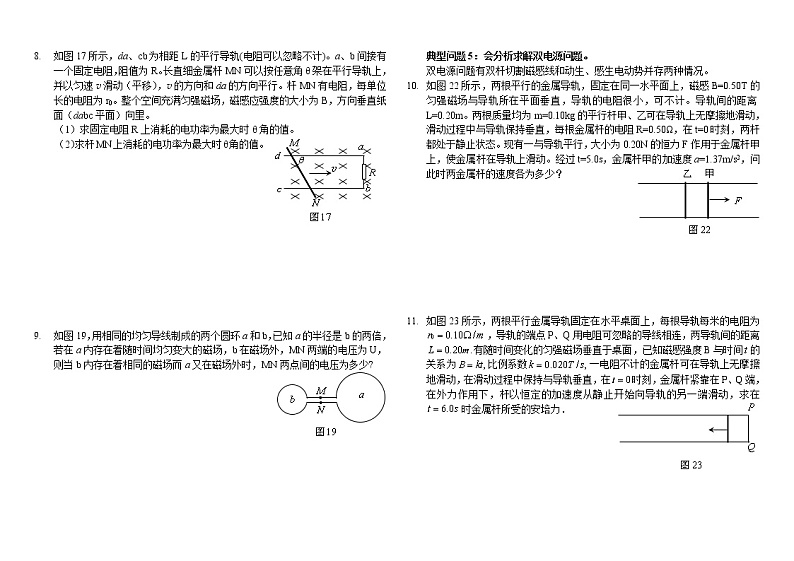

如图17所示，da、cb为相距L的平行导轨(电阻可以忽略不计)。a、b间接有一个固定电阻，阻值为R。长直细金属杆MN可以按任意角θ架在平行导轨上，并以匀速v滑动（平移），v的方向和da的方向平行。杆MN有电阻，每单位长的电阻为r0。整个空间充满匀强磁场，磁感应强度的大小为B，方向垂直纸面（dabc平面）向里。
（1）求固定电阻R上消耗的电功率为最大时θ角的值。
（2）求杆MN上消耗的电功率为最大时θ角的值。
如图19，用相同的均匀导线制成的两个圆环a和b，已知a的半径是b的两倍，若在a内存在着随时间均匀变大的磁场，b在磁场外，MN两端的电压为U，则当b内存在着相同的磁场而a又在磁场外时，MN两点间的电压为多少?
典型问题5：会分析求解双电源问题。
双电源问题有双杆切割磁感线和动生、感生电动势并存两种情况。
如图22所示，两根平行的金属导轨，固定在同一水平面上，磁感B=0.50T的匀强磁场与导轨所在平面垂直，导轨的电阻很小，可不计。导轨间的距离L=0.20m。两根质量均为m=0.10kg的平行杆甲、乙可在导轨上无摩擦地滑动，滑动过程中与导轨保持垂直，每根金属杆的电阻R=0.50Ω，在t=0时刻，两杆都处于静止状态。现有一与导轨平行，大小为0.20N的恒力F作用于金属杆甲上，使金属杆在导轨上滑动。经过t=5.0s，金属杆甲的加速度a=1.37m/s2，问此时两金属杆的速度各为多少？
如图23所示，两根平行金属导轨固定在水平桌面上，每根导轨每米的电阻为，导轨的端点P、Q用电阻可忽略的导线相连，两导轨间的距离有随时间变化的匀强磁场垂直于桌面，已知磁感强度B与时间的关系为比例系数一电阻不计的金属杆可在导轨上无摩擦地滑动，在滑动过程中保持与导轨垂直，在时刻，金属杆紧靠在P、Q端，在外力作用下，杆以恒定的加速度从静止开始向导轨的另一端滑动，求在时金属杆所受的安培力．

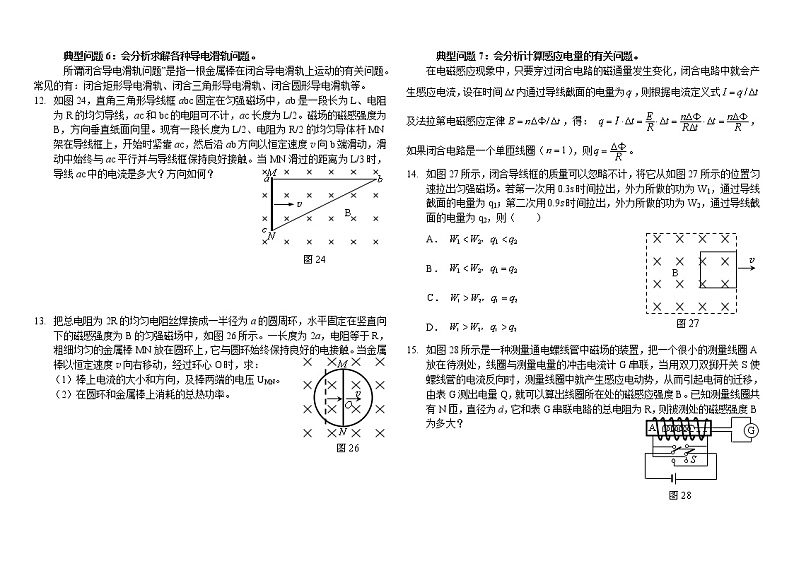

典型问题6：会分析求解各种导电滑轨问题。
所谓“闭合导电滑轨问题”是指一根金属棒在闭合导电滑轨上运动的有关问题。常见的有：闭合矩形导电滑轨、闭合三角形导电滑轨、闭合圆形导电滑轨等。
如图24，直角三角形导线框abc固定在匀强磁场中，ab是一段长为L、电阻为R的均匀导线，ac和bc的电阻可不计，ac长度为L/2。磁场的磁感强度为B，方向垂直纸面向里。现有一段长度为L/2、电阻为R/2的均匀导体杆MN架在导线框上，开始时紧靠ac，然后沿ab方向以恒定速度v向b端滑动，滑动中始终与ac平行并与导线框保持良好接触。当MN滑过的距离为L/3时，导线ac中的电流是多大？方向如何？
把总电阻为2R的均匀电阻丝焊接成一半径为a的圆周环，水平固定在竖直向下的磁感强度为B的匀强磁场中，如图26所示。一长度为2a，电阻等于R，粗细均匀的金属棒MN放在圆环上，它与圆环始终保持良好的电接触。当金属棒以恒定速度v向右移动，经过环心O时，求：
（1）棒上电流的大小和方向，及棒两端的电压UMN。
（2）在圆环和金属棒上消耗的总热功率。
典型问题7：会分析计算感应电量的有关问题。
在电磁感应现象中，只要穿过闭合电路的磁通量发生变化，闭合电路中就会产生感应电流，设在时间内通过导线截面的电量为，则根据电流定义式及法拉第电磁感应定律，得： ，如果闭合电路是一个单匝线圈（），则。
如图27所示，闭合导线框的质量可以忽略不计，将它从如图27所示的位置匀速拉出匀强磁场。若第一次用0.3s时间拉出，外力所做的功为W1，通过导线截面的电量为q1；第二次用时间拉出，外力所做的功为W2，通过导线截面的电量为q2，则（ ）
A． B．
C． D．
如图28所示是一种测量通电螺线管中磁场的装置，把一个很小的测量线圈A放在待测处，线圈与测量电量的冲击电流计G串联，当用双刀双掷开关S使螺线管的电流反向时，测量线圈中就产生感应电动势，从而引起电荷的迁移，由表G测出电量Q，就可以算出线圈所在处的磁感应强度B。已知测量线圈共有N匝，直径为d，它和表G串联电路的总电阻为R，则被测处的磁感强度B为多大？
一个电阻为R的长方形线圈abcd沿着磁针所指的南北方向平放在北半球的一个水平桌面上，ab=L1，bc=L2，如图29所示。现突然将线圈翻转1800，使ab与dc互换位置，用冲击电流计测得导线中流过的电量为Q1。然后维持ad边不动，将线圈绕ad边转动，使之突然竖直，这次测得导线中流过的电量为Q2，试求该处地磁场的磁感强度的大小。
典型问题8：会分析计算感应电流所受安培力的冲量的有关问题。
感应电流通过直导线时，直导线在磁场中要受到安培力的作用，当导线与磁场垂直时，安培力的大小为。在时间△t内安培力的冲量，式中q是通过导体截面的电量。利用该公式解答相当问题十分简便，下面举例说明这一点。
如图30所示，在光滑的水平面上，有一垂直向下的匀强磁场分布在宽为L的区域内，有一个边长为a(a
